本發明屬于電源控制領域，尤其涉及一種金融自助設備及其功率電源開關控制電路。

背景技術：

目前，在對ATM(Automatic Teller Machine，自助柜員機)等金融自助設備進行維護時，需要將金融自助設備中的功率用電器件(如電機、電磁鐵、換向器等)的功率電源斷開以使其停止工作，從而確保維護人員在執行維護工作過程中的人身安全。為了實現上述目的，在金融自助設備中，現有技術是通過信號控制板對上下箱的門開關進行檢測，當門開關打開時，信號控制板向主控板輸出異常信號，主控板把異常信號輸出到下箱的控制板，于是該控制板控制功率電源斷開，以使功率電源停止對金融自助設備中的功率用電器件供電。然而，由于上述現有技術對功率電源的開關控制嚴重依賴軟件執行，如果信號控制板、主控板、上箱的控制板及下箱的控制板之間的通訊線纜斷開或軟件程序出錯，則會導致無法實時使功率電源停止供電，降低了對功率電源的控制精度。因此，現有技術對功率電源的開關控制存在控制精度低的問題。

技術實現要素：

本發明的目的在于提供一種金融自助設備的功率電源開關控制電路，旨在解決現有技術對功率電源的開關控制存在控制精度低的問題。

本發明是這樣實現的，一種金融自助設備的功率電源開關控制電路，與所述金融自助設備中的主電源、信號控制板、上箱門開關、下箱門開關、主控板、上箱控制板以及下箱控制板連接，所述主電源用于輸出功率電壓和邏輯電壓，所述信號控制板、所述上箱控制板以及所述下箱控制板受控于所述主控板，所述功率電源開關控制電路包括硬開關模塊和軟開關模塊；

所述硬開關模塊的功率電源輸入端連接所述金融自助設備的主電源的功率電壓輸出端，所述主電源的邏輯電壓輸出端依次通過所述信號控制板中的邏輯供電支路、所述上箱門開關、所述下箱門開關、所述主控板中的邏輯供電支路、所述上箱控制板中的邏輯供電支路以及所述下箱控制板中的邏輯供電支路與所述硬開關模塊的邏輯電源檢測端連接，所述硬開關模塊的功率電源輸出端連接所述軟開關模塊的輸入端，所述軟開關模塊的受控端連接所述下箱控制板中的下箱控制器，所述軟開關模塊的輸出端連接所述金融自助設備的上箱和下箱中的功率用電器件；

在所述下箱控制器輸出導通控制信號使所述軟開關模塊導通時，如果所述硬開關模塊的邏輯電源檢測端接收到所述邏輯電壓，則所述硬開關模塊導通并輸出所述功率電壓至所述軟開關模塊，所述功率電壓通過所述軟開關模塊輸出至所述金融自助設備的上箱和下箱中的功率用電器件；如果所述硬開關模塊的邏輯電源檢測端接收不到所述邏輯電壓，則所述硬開關模塊斷開并停止輸出所述功率電壓至所述軟開關模塊；

在所述硬開關模塊導通并輸出所述功率電壓至所述軟開關模塊時，如果所述下箱控制器向所述軟開關模塊輸出關斷控制信號，則所述軟開關模塊關斷并停止將所述功率電壓輸出至所述金融自助設備的上箱和下箱中的功率用電器件。

本發明的另一目的還在于提供一種金融自助設備，包括主電源、信號控制板、上箱門開關、下箱門開關、主控板、上箱控制板以及下箱控制板，還包括上述金融自助設備的功率電源開關控制電路。

在本發明中，通過在金融自助設備中采用包括硬開關模塊和軟開關模塊的功率電源開關控制電路，能夠在所述硬開關模塊和軟開關模塊同時導通時，將功率電壓輸出到金融自助設備內的功率用電器件，提高了對功率電源的開關控制精度，進而解決了對功率電源的開關控制存在控制精度低的問題，從而確保了維護人員在執行維護金融自助設備工作過程中的人身安全。

附圖說明

圖1是本發明實施例提供的金融自助設備的功率電源開關控制電路的模塊結構圖；

圖2是本發明實施例提供的金融自助設備的功率電源開關控制電路的示例電路結構圖；

圖3是本發明另一實施例提供的金融自助設備的功率電源開關控制電路的模塊結構圖；

圖4是本發明另一實施例提供的金融自助設備的功率電源開關控制電路的示例電路結構圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

為了實現軟硬件同時控制功率電源開關通斷的功能，并達到確保維護人員在執行維護金融自助設備工作過程中的人身安全的目的，本發明提供了一種金融自助設備的功率電源開關控制電路，詳述如下：

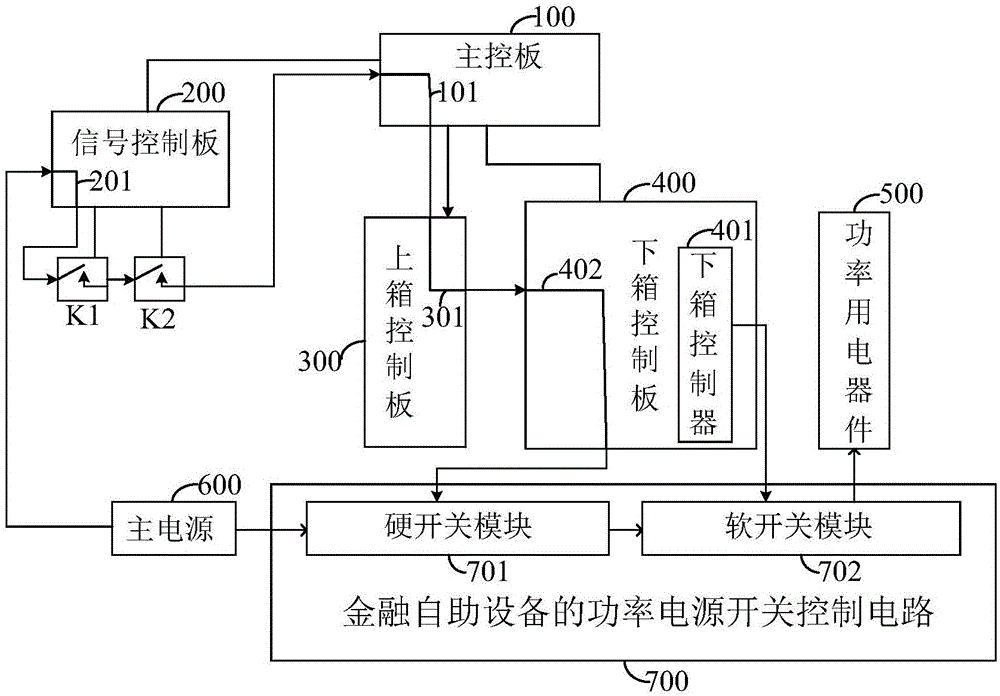

圖1示出了本發明實施例提供的金融自助設備的功率電源開關控制電路的模塊結構，為了便于說明，僅示出了與本發明實施例相關的部分，詳述如下：

金融自助設備的功率電源開關控制電路700與金融自助設備中的主電源600、信號控制板200、上箱門開關K1、下箱門開關K2、主控板100、上箱控制板300以及下箱控制板400連接，主電源600用于輸出功率電壓和邏輯電壓，信號控制板200、上箱控制板300以及下箱控制板400受控于主控板100。

功率電源開關控制電路700包括硬開關模塊701和軟開關模塊702。

硬開關模塊701的功率電源輸入端連接金融自助設備的主電源600的功率電壓輸出端，主電源600的邏輯電壓輸出端依次通過信號控制板200中的邏輯供電支路201、上箱門開關K1、下箱門開關K2、主控板100中的邏輯供電支路101、上箱控制板300中的邏輯供電支路301以及下箱控制板400中的邏輯供電支路401與硬開關模塊701的邏輯電源檢測端連接，硬開關模塊701的功率電源輸出端連接軟開關模塊702的輸入端，軟開關模塊702的受控端連接下箱控制板400中的下箱控制器402，軟開關模塊702的輸出端連接金融自助設備的上箱和下箱中的功率用電器件500(如位于上箱和下箱內部的電機、電磁鐵、換向器等)。

在下箱控制器402輸出導通控制信號使軟開關模塊702導通時，如果硬開關模塊701的邏輯電源檢測端接收到邏輯電壓，則硬開關模塊701導通并輸出功率電壓至軟開關模塊702，功率電壓通過軟開關模塊702輸出至金融自助設備的上箱和下箱中的功率用電器件500；如果硬開關模塊701的邏輯電源檢測端接收不到邏輯電壓，則硬開關模塊701斷開并停止輸出功率電壓至軟開關模塊702。

在硬開關模塊701導通并輸出功率電壓至軟開關模塊702時，如果下箱控制器402向軟開關模塊702輸出關斷控制信號，則軟開關模塊702關斷并停止將功率電壓輸出至金融自助設備的上箱和下箱中的功率用電器件500。

圖2示出了本發明實施例提供的金融自助設備的功率電源開關控制電路的示例電路結構，為了便于說明，僅示出了與本發明實施例相關的部分，詳述如下：

作為本發明一實施例，硬開關模塊701包括二極管D和繼電器K。

繼電器K的動觸點3為硬開關模塊701的功率電源輸入端，繼電器K的第一控制觸點1與二極管D的負極的共接點為硬開關模塊701的邏輯電源檢測端，繼電器K的第二控制觸點2與二極管D的正極共接于地，繼電器K的常開觸點4為硬開關模塊701的功率電源輸出端。

作為本發明一實施例，軟開關模塊702包括PMOS管TR、NPN型三極管Q、第一電阻R1、第二電阻R2、第三電阻R3及第四電阻R4。

PMOS管TR的源極與第一電阻R1的第一端的共接點為軟開關模塊702的輸入端，PMOS管TR的漏極為軟開關模塊702的輸出端，PMOS管TR的柵極與第一電阻R1的第二端共接于第二電阻R2的第一端，NPN型三極管Q的集電極連接第二電阻R2的第二端，NPN型三極管Q的基極連接第三電阻R3的第一端，NPN型三極管Q的發射極與第四電阻R4的第一端共接于地，第三電阻R3的第二端與第四電阻R4的第二端的共接點為軟開關模塊702的受控端。

以下結合工作原理對上述功率電源開關控制電路700作進一步說明：

在下箱控制器402輸出高電平(即上述的導通控制信號)經第三電阻R3到NPN型三極管Q的基極時，NPN型三極管Q因其基極電位高于其發射極電位而導通，從而拉低PMOS管TR的柵極電位至地，PMOS管TR因其源極電位高于其柵極電位而導通。此時如果繼電器K的第一控制觸點1與二極管D的負極的共接點接收到邏輯電壓，則繼電器K的動觸點3與繼電器K的常開觸點4接通，繼電器K輸出功率電壓至PMOS管TR的源極與第一電阻RI的第一端的共接點，PMOS管TR的漏極將功率電壓進一步輸出至金融自助設備的上箱和下箱中的功率用電器件500；如果繼電器K的第一控制觸點1與二極管D的負極的共接點沒有接收到邏輯電壓，則繼電器K的常開觸點4斷開，繼電器K停止輸出功率電壓至PMOS管TR的源極與第一電阻RI的第一端的共接點，進而PMOS管TR的漏極沒有功率電壓輸出至金融自助設備的上箱和下箱中的功率用電器件500，則功率用電器件500不工作。

在繼電器K的常開觸點4閉合，繼電器K輸出功率電壓至PMOS管TR的源極與第一電阻RI的第一端的共接點時，如果下箱控制器402輸出低電平(即上述的關斷控制信號)經第三電阻R3到NPN型三極管Q的基極時，NPN型三極管Q因其基極電位低于其發射極電位而截止，此時PMOS管TR因其源極電位與其柵極電位差值為零而截止，進而PMOS管TR的漏極沒有功率電壓輸出至金融自助設備的上箱和下箱中的功率用電器件500，則功率用電器件500不工作。

在本實施例中，主電源600的邏輯電壓輸出端依次通過信號控制板200中的邏輯供電支路201、上箱門開關K1、下箱門開關K2、主控板100中的邏輯供電支路101、上箱控制板300中的邏輯供電支路301以及下箱控制板400中的邏輯供電支路401與硬開關模塊701的邏輯電源檢測端連接。如果這種連接關系的任何一個環節斷開，硬開關模塊701斷開輸出至軟開關模塊702的功率電壓，從而軟開關模塊702停止輸出功率電壓至金融自助設備的上箱和下箱中的功率用電器件500。即便這種連接關系沒有任何一個環節斷開，也還需要軟開關模塊702保持導通，金融自助設備的上箱和下箱中的功率用電器件500才能最終獲得功率電壓。本發明提高了對功率電源的開關控制的精度，解決了對功率電源的開關控制存在控制精度低的問題，在維護人員執行維護金融自助設備工作時，人身安全得到更可靠的保障。

圖3示出了本發明另一實施例提供的金融自助設備的功率電源開關控制電路的模塊結構，為了便于說明，僅示出了與本發明實施例相關的部分，詳述如下：

上述功率電源開關控制電路700還包括上箱門開關檢測模塊800和下箱門開關檢測模塊900。

上箱門開關檢測模塊800的檢測端連接上箱門開關K1與下箱門開關K2的共接點，下箱門開關檢測模塊900的檢測端連接下箱門開關K2與主控板100的邏輯供電支路101的共接點，上箱門開關檢測模塊800的輸出端和下箱門開關檢測模塊900的輸出端均連接信號控制板200中的信號控制器202。

上箱門開關檢測模塊800和下箱門開關檢測模塊900分別根據上箱門開關K1和下箱門開關K2的開關狀態輸出開關檢測信號至信號控制器202；當上箱門開關K1和/或下箱門開關K2斷開時，信號控制器202根據開關檢測信號輸出斷開反饋信號至主控板100中的主控制器102，以使主控制器102控制下箱控制器402向軟開關模塊702輸出關斷控制信號。

圖4示出了本發明另一實施例提供的金融自助設備的功率電源開關控制電路的示例電路結構，為了便于說明，僅示出了與本發明實施例相關的部分，詳述如下：

作為本發明另一實施例，上箱門開關檢測模塊800包括第五電阻R5、第六電阻R6、第七電阻R7、第一非門芯片A1。

第五電阻R5的第一端為上箱門開關檢測模塊800的檢測端，第五電阻R5的第二端與第六電阻R6的第一端共接于第七電阻R7的第一端，第六電阻R6的第二端和第七電阻R7的第二端分別連接第一非門芯片A1的輸入端和地，第一非門芯片A1的電源端和接地端分別連接第一電源和地，第一非門芯片A1的輸出端為上箱門開關檢測模塊800的輸出端。

作為本發明另一實施例，下箱門開關檢測模塊900包括第八電阻R8、第九電阻9、第十電阻R10以及第二非門芯片A2。

第八電阻R8的第一端為下箱門開關檢測模塊900的檢測端，第八電阻R8的第二端與第九電阻9的第一端共接于第十電阻R10的第一端，第九電阻9的第二端和第十電阻R10的第二端分別連接第二非門芯片A2的輸入端和地，第二非門芯片A2的電源端和接地端分別連接第二電源和地，第二非門芯片A2的輸出端為下箱門開關檢測模塊900的輸出端。

以下結合工作原理對上述功率電源開關控制電路700作進一步說明：

當上箱門開關K1斷開和下箱門開關K2閉合或上箱門開關K1和下箱門開關K2均斷開時，第五電阻R5的第一端和第八電阻R8的第一端均沒有邏輯電壓輸入，第一非門芯片A1和第二非門芯片A2均輸出高電平的開關檢測信號至信號控制器202，信號控制器202輸出斷開反饋信號至主控板100中的主控制器102，以使主控制器102控制下箱控制器402輸出低電平(即上述的關斷控制信號)，該低電平經第三電阻R3到NPN型三極管Q的基極時，NPN型三極管Q因其基極電位低于其發射極電位而截止，此時PMOS管TR因其源極電位與其柵極電位差值為零而截止，進而PMOS管TR的漏極沒有功率電壓輸出至金融自助設備的上箱和下箱中的功率用電器件500，則功率用電器件500不工作。

當上箱門開關K1閉合，下箱門開關K2斷開時，第五電阻R5的第一端輸入邏輯電壓，該邏輯電壓經第五電阻R5和第七電阻R7分壓后輸入第一非門芯片A1，第一非門芯片A1輸出低電平的開關檢測信號至信號控制器202，信號控制器202輸出斷開反饋信號至主控板100中的主控制器102，以使主控制器102控制下箱控制器402輸出低電平(即上述的關斷控制信號)，該低電平經第三電阻R3到NPN型三極管Q的基極時，NPN型三極管Q因其基極電位低于其發射極電位而截止，此時PMOS管TR因其源極電位與其柵極電位差值為零而截止，進而PMOS管TR的漏極沒有功率電壓輸出至金融自助設備的上箱和下箱中的功率用電器件500，則功率用電器件500不工作。

本實施例中，上箱門開關檢測模塊800和下箱門開關檢測模塊900分別根據上箱門開關K1和下箱門開關K2的關斷狀態輸出開關檢測信號至信號控制器202，信號控制器202再根據開關檢測信號輸出反饋信號至主控板100中的主控制器102，以使主控制器102控制下箱控制器402輸出低電平(即上述的關斷控制信號)至軟開關模塊702，從而使軟開關模塊702關斷接入金融自助設備的上箱和下箱中的功率用電器件500，使功率用電器件500停止工作。上箱門開關K1和下箱門開關K2的關斷狀態具體如下：

其一，上箱門開關K1斷開和下箱門開關K2閉合或上箱門開關K1和下箱門開關K2均斷開。此時，上箱門開關檢測模塊800和下箱門開關檢測模塊900輸出的開關檢測信號均為高電平(如5V)。

其二，上箱門開關K1閉合和下箱門開關K2斷開。此時，上箱門開關檢測模塊800輸出的開關檢測信號為低電平(如0V)，下箱門開關檢測模塊900輸出的開關檢測信號為高電平(如5V)。

在功率用電器件500停止工作時，分別檢測上箱門開關檢測模塊800和下箱門開關檢測模塊900輸出的開關檢測信號的電壓值,便能判斷上箱門開關K1和下箱門開關K2的關斷狀態。

基于上述金融自助設備的功率電源開關控制電路700具有控制精度高的效果，本發明還提出一種金融自助設備，包括主電源600、信號控制板200、上箱門開關K1、下箱門開關K2、主控板100、上箱控制板300以及下箱控制板400，該金融自助設備還包括上述金融自助設備的功率電源開關控制電路700。

在本發明中，通過在金融自助設備中采用包括硬開關模塊701和軟開關模塊702的功率電源開關控制電路700，能夠在硬開關模塊701和軟開關模塊702同時導通時，將功率電壓輸出到金融自助設備內的功率用電器件500，提高了對功率電源的開關控制精度，進而解決了對功率電源的開關控制存在控制精度低的問題，從而確保了維護人員在執行維護金融自助設備工作過程中的人身安全。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
