本發明涉及一種粘貼散熱板的方法，過程簡單，易于操作，換型方便，適合多品種小批量的情況。

背景技術：

軍品生產中，印制板組件裝配過程中需要在印制板上粘貼散熱板，以提高印制板組件的散熱能力，同時也能加強印制板的強度，提高抗震能力。隨著印制板組件的集成度越來越高，印制板組件上存在大量的貼片器件，密集度很高，需要進行回流焊。這里存在如下問題：

a)一般粘貼散熱板工序需要在焊接貼片器件工序前面，以防止焊接后的器件干涉散熱板的粘貼過程；

b)一般膠粘劑不能承受SMT回流焊時的高溫，回流焊時高溫會影響散熱板的粘貼效果，甚至可能造成散熱板脫落。

目前常見的印制板粘貼散熱板的方式是膜貼方式，使用專門的膠膜將散熱板粘接在印制板上，此方法適合大批量的情況，可以有效規避SMT回流焊時高溫對散熱板粘貼效果的影響。但此方法需要單獨刻膜，成本高昂，操作過程復雜，不適合多品種小批量的情況。

技術實現要素：

本發明要解決的技術問題：針對多品種、小批量的情況，本發明提供一種粘貼散熱板的方法，純手工操作，過程簡單，成本低廉，適應各種散熱板的粘貼需求。

本發明采取的技術方案為：一種粘貼散熱板的方法，包括以下步驟：

步驟1：通過SMT回流焊方式在印制板上焊接貼片元件；

步驟2：清理待粘貼區域；

步驟3：配膠；

步驟4：粘貼散熱板和印制板；用毛筆將配置好的膠液均勻涂抹在散熱板的涂膠面，使散熱板兩側的安裝孔與印制板兩側的安裝孔對齊；

步驟5：定位、固定散熱板和印制板；用螺釘和螺母將散熱板與印制板固定，同時螺釘可以起到定位作用，保證散熱板兩側的安裝孔與印制板兩側的安裝孔對齊；

步驟6：壓緊散熱板與印制板；用夾子夾緊散熱板與印制板，保證散熱板與印制板充分結合；

步驟7：烘干：室溫干燥24h后，放入烘箱烘干，經自然冷卻后，將固定用螺釘、螺母取下。

上述步驟3中的膠為EPO-TEK301膠，A、B組份質量比為4.5：1。

上述步驟7中，烘干溫度為60±5℃，時間為2h。

本發明的有益效果：本方法操作簡單，適應各種散熱板的粘貼需求，適合多品種小批量的情況；本方法為純手工操作，能有效規避焊接后的器件對散熱板粘貼過程的影響，因此可以將粘貼散熱板工序放在焊接貼片器件之后，避免膠液在SMT回流焊時融化，影響散熱板的粘貼效果；相對于現有的膜貼方式來說，極大的節約了工藝成本，簡化了操作流程，通用性強，適用廣泛，可應用于各種形式的散熱板粘貼過程。

附圖說明

圖1為本發明粘貼剖面示意圖；1：散熱板，2：膠粘劑，3：印制板，4為螺釘，5為螺母；

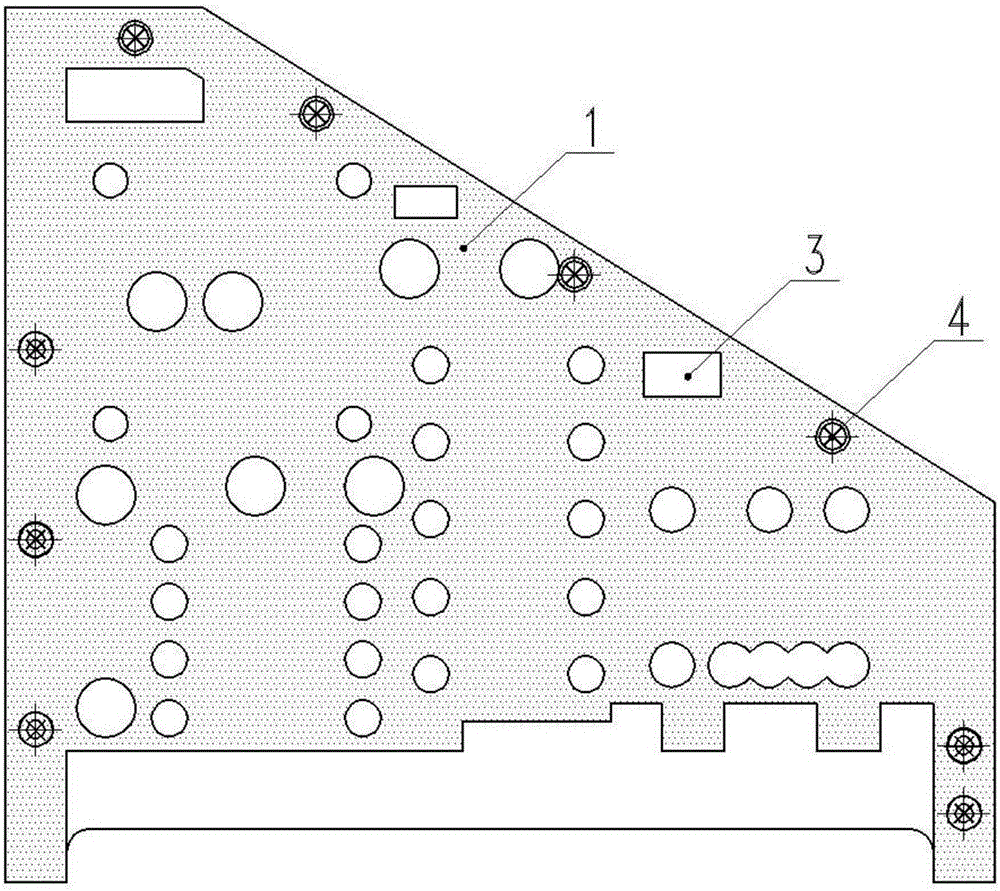

圖2為本發明粘貼正面示意圖；1：散熱板，3：印制板，4：螺釘。

具體實施方式

下面結合說明書附圖和具體實施例對本發明作進一步詳細說明。

一種粘貼散熱板的方法，包括以下步驟：

步驟1：通過SMT回流焊方式在印制板上焊接貼片元件；

步驟2：清理待粘貼區域；

步驟3：配膠；

步驟4：粘貼散熱板和印制板；用毛筆將配置好的膠液均勻涂抹在散熱板的涂膠面，使散熱板兩側的安裝孔與印制板兩側的安裝孔對齊；

步驟5：定位、固定散熱板和印制板；用螺釘和螺母將散熱板與印制板固定，同時螺釘可以起到定位作用，保證散熱板兩側的安裝孔與印制板兩側的安裝孔對齊；

步驟6：壓緊散熱板與印制板；用夾子夾緊散熱板與印制板，保證散熱板與印制板充分結合；

步驟7：烘干：室溫干燥24h后，放入烘箱烘干，經自然冷卻后，將固定用螺釘、螺母取下。

實施例，如圖1、2所示：

步驟1：通過SMT回流焊方式在印制板上焊接貼片元件；

步驟2：清理待粘貼區域；用無水酒精棉球清洗印制板粘貼散熱板的區域和散熱板的涂膠面，并晾干；

步驟3：配膠；選用EPO-TEK301膠，A、B組份以重量4.5：1比例配制，可選擇其他膠粘劑，按要求配置；

步驟4：粘貼散熱板與印制板；用毛筆將配置好的膠液均勻涂抹在散熱板的涂膠面，粘接時應注意位置，使散熱板兩側的安裝孔與印制板兩側的安裝孔對齊，印制板的焊盤和金屬化孔上、散熱板上的安裝孔處不允許有膠液，如有應立刻用無水酒精棉球擦凈；

步驟5：用螺釘和螺母將散熱板與印制板固定，螺釘選用GB818型號，螺母選用GB/T6170型號，螺釘可以起到定位作用，保證散熱板兩側的安裝孔與印制板兩側的安裝孔對齊；

步驟6：壓緊散熱板與印制板；用夾子夾緊散熱板與印制板，保證散熱板與印制板充分結合，也可以采用其他壓緊方式；

步驟7：烘干：室溫干燥24h后，放入烘箱烘干，經自然冷卻后，將固定用螺釘、螺母取下，烘干溫度為60±5℃，時間為2h，螺釘、螺母取下后可循環使用，節約了生產成本。

本方法中用環氧樹脂代替膠膜，無需專用的模具，采用手工方式，用毛筆涂抹膠液，用螺釘對散熱板進行定位，用夾子夾緊散熱板與印制板，保證散熱板與印制板充分結合，經室溫干燥、烘干后即可。相對膜貼方式來說，膠液的成本要比膠膜的成本低，用料少，定位用的螺釘及夾緊用的夾子都可循環使用，操作簡便的同時又能最大程度的節約成本。
