本發明屬于網絡運維技術領域，尤其涉及一種生產區信息集合面板蓋。

背景技術：

生產區的信息集合面板主要用于生產區的電話配置及網絡模塊配置，以實現多信息點集合。人們在使用時，把網線或光纖、電話線等通過穿線孔分類穿入集合面板箱中，各分類穿入的線纜接入配線架各端口，各端口通過相應模塊接入相應網絡，生產區設備與對應模塊插口連接，以便于配合現代生產的信息化及數據化管理。但是生產區內的灰塵較大，各模塊插口在不用時灰塵容易進入插口處，細小的灰塵如果受潮后都將會造成電路工作故障，另外如果有灰塵粘附在插口處，將造成這些插口提前氧化接觸不良，對設備運行帶來嚴重的威脅。雖然信息集合面板會配設防塵蓋板，但防塵蓋板在閉合時會對接線造成很大壓迫，導致接線及插口部分部位應力集中而導致內線斷裂。

技術實現要素：

本發明為了解決現有技術中的不足之處，提供一種生產區信息集合面板蓋，其在不影響正常接線的情況下實現對信息集合面板的封閉防塵，避免壓迫模塊插口處接線。

為解決上述技術問題，本發明采用如下技術方案：一種生產區信息集合面板蓋，包括設在信息集合面板前側的防塵蓋板，所述防塵蓋板上與信息集合面板的模塊插口對應位置處均配設有開閉單元，開閉單元包括開設在防塵蓋板上的過線孔以及罩設在過線孔處并與防塵蓋板滑動連接的開閉門，過線孔包括上部的接頭穿孔部、中部的線纜限位孔部和下部的弧形定位孔部組成，線纜限位孔部為矩形孔，且線纜限位孔部的上端與接頭穿孔部連接、下端與弧形定位孔部平滑連接，開閉門與防塵蓋板之間設置有滑動導向結構，滑動導向結構包括安裝在防塵蓋板上的滑槽，滑槽內配設有與其滑動連接的滑塊，滑塊與開閉門固定連接；開閉門上與弧形定位孔部對應位置處開設有與其配合的弧形缺口，該弧形缺口的弧頂朝向與弧形定位孔部的弧頂朝向相反。

所述滑槽在過線孔的左右兩側配設兩條，兩條滑槽平行設置；兩條滑槽內配設的滑塊均與開閉門固定連接。

所述滑槽為沿上下方向延伸的燕尾槽。

所述滑槽上設置有打開點和閉合點，打開點和閉合點處均設有定位塊；當開閉門的上邊沿與打開點接觸時，過線孔完全被露出；當開閉門的下邊沿與閉合點接觸時，過線孔完全被覆蓋。

所述弧形定位孔部為半圓形，所述弧形缺口也為半圓形，且兩者的直徑相等。

所述滑槽的兩端部設有封堵頭。

所述防塵蓋板與信息集合面板配設的箱體可開合連接。

本發明的有益效果：

本發明通過在防塵蓋板上與信息集合面板的模塊插口對應位置處配設開閉單元，開閉單元實現對每個模塊插口及接線的單獨開閉，不僅實現對信息集合面板的防塵處理，而且不會壓迫模塊插口處接線，提高信息集合面板的使用壽命，而且方便后期運維。

開閉單元包括開設在防塵蓋板上的過線孔以及罩設在過線孔處并與防塵蓋板滑動連接的開閉門，開閉門在防塵蓋板上滑動實現對過線孔的開閉。

過線孔包括上部的接頭穿孔部、中部的線纜限位孔部和下部的弧形定位孔部組成，線纜限位孔部為矩形孔，且線纜限位孔部的上端與接頭穿孔部連接、下端與弧形定位孔部平滑連接；開閉門上與弧形定位孔部對應位置處開設有與其配合的弧形缺口，該弧形缺口的弧頂朝向與弧形定位孔部的弧頂朝向相反。工作時，與模塊插口對接的接線接頭先經上部的接頭穿孔部穿過與模塊插口連接，接線線纜置于中部的線纜限位孔部，且接線線纜的下半圓與下部的弧形定位孔部接觸，滑動開閉門使弧形缺口與接線線纜的上半部接觸，此時，開閉門與過線孔配合能夠實現對接線線纜周邊的完全封閉，保證防塵效果，且不會影響正常接線。

開閉門與防塵蓋板之間設置有滑動導向結構，滑動導向結構包括安裝在防塵蓋板上的滑槽，滑槽內配設有與其滑動連接的滑塊，滑塊與開閉門固定連接，滑動導向結構保證開閉門滑動的穩定性。

所述滑槽上設置有打開點和閉合點，打開點和閉合點處均設有定位塊；當開閉門的上邊沿與打開點接觸時，過線孔完全被露出；當開閉門的下邊沿與閉合點接觸時，過線孔完全被覆蓋，便于實現開閉控制，便于人員操作。

所述弧形定位孔部為半圓形，所述弧形缺口也為半圓形，且兩者的直徑相等，弧形定位孔部與弧形缺口可對接形成主視方向的完整圓形，實現對接線線纜圓周的完全封閉。

所述滑槽在過線孔的左右兩側配設兩條，兩條滑槽平行設置；兩條滑槽內配設的滑塊均與開閉門固定連接，防止開閉門偏移卡死。所述滑槽為沿上下方向延伸的燕尾槽，避免滑塊向外脫離出滑槽。所述滑槽的兩端部設有封堵頭，避免灰塵從滑槽兩端進入，保證防塵效果。所述防塵蓋板與信息集合面板配設的箱體可開合連接，便于防塵蓋板的安裝，且方便后期運維。

附圖說明

圖1是本發明的結構示意圖；

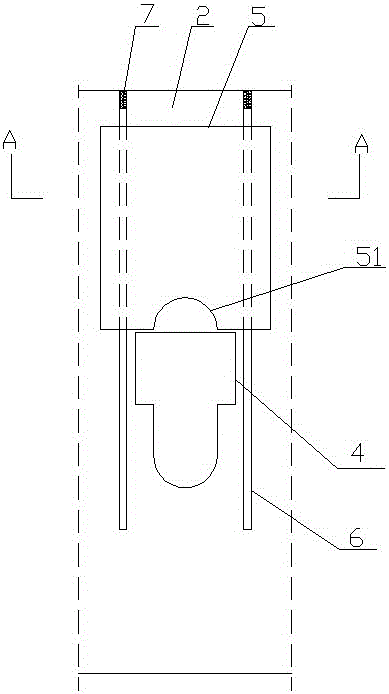

圖2是本發明中開閉單元的結構示意圖；

圖3是圖2中A—A剖面示意圖;

圖4是本發明的工作狀態圖之一；

圖5是本發明的工作狀態圖之二；

圖6是本發明的工作狀態圖之三；

圖7是防塵蓋板的安裝示意圖；

圖8是本發明中過線孔部位的放大圖。

具體實施方式

以下結合附圖對本發明的具體實施方式作詳細說明。

如圖1、2、3和8所示，本發明的一種生產區信息集合面板蓋，包括設在信息集合面板前側的防塵蓋板2，所述防塵蓋板2上與信息集合面板3的模塊插口對應位置處均配設有開閉單元1，開閉單元1包括開設在防塵蓋板2上的過線孔4以及罩設在過線孔4處并與防塵蓋板2滑動連接的開閉門5，過線孔4包括上部的接頭穿孔部41、中部的線纜限位孔部42和下部的弧形定位孔部43組成，線纜限位孔部42為矩形孔，且線纜限位孔部42的上端與接頭穿孔部41連接、下端與弧形定位孔部43平滑連接；開閉門5上與弧形定位孔部43對應位置處開設有與其配合的弧形缺口51，該弧形缺口51的弧頂朝向與弧形定位孔部43的弧頂朝向相反。過線孔4的弧形定位孔部43為半圓形，開閉門5的弧形缺口也為半圓形，且兩者的直徑相等。

開閉門5與防塵蓋板2之間設置有滑動導向結構，滑動導向結構包括安裝在防塵蓋板上的滑槽6，滑槽為沿上下方向延伸的燕尾槽。滑槽6在過線孔4的左右兩側配設兩條，兩條滑槽6平行設置，滑槽6內配設有與其滑動連接的滑塊，滑塊與開閉門5固定連接。

滑槽6上設置有打開點和閉合點，打開點和閉合點處均設有定位塊。本實施列中滑槽6的上端開設到防塵蓋板2的上邊沿出，滑槽6上端配設封堵頭7作為打開點處的定位塊。滑槽6的下端位于防塵蓋板2的中間，該終止端作為閉合點處的定位塊。

如圖1所示，當開閉門5的上邊沿與打開點接觸時，過線孔4完全被露出；如圖5所示，當開閉門5的下邊沿與閉合點接觸時，過線孔4完全被覆蓋。

如圖7所示，防塵蓋板2與信息集合面板3配設的箱體8可開合連接，便于防塵蓋板的安裝，且方便后期運維。

如圖4所示，本發明使用時，與模塊插口對接的接線接頭先經上部的接頭穿孔部41穿過與模塊插口連接，接線線纜9置于中部的線纜限位孔部42，且接線線纜9的下半圓與下部的弧形定位孔部43接觸，滑動開閉門5使弧形缺口51與接線線纜9的上半部接觸，此時，開閉門5與過線孔4配合能夠實現對接線線纜9周邊的完全封閉，保證防塵效果，且不會影響正常接線。

如圖6所示，本發明的防塵蓋板2上與信息集合面板3的模塊插口對應位置處均配設有開閉單元1，開閉單元1可實現對每個模塊插口及接線的單獨開閉，接線的模塊插口、不接線的模塊插口均可通過開閉單元1實現完全封閉。

本發明不僅實現對信息集合面板的防塵處理，而且不會壓迫模塊插口處接線，提高信息集合面板的使用壽命，而且方便后期運維。

以上實施例僅用以說明而非限制本發明的技術方案，盡管參照上述實施例對本發明進行了詳細說明，本領域的普通技術人員應當理解：依然可以對本發明進行修改或者等同替換，而不脫離本發明的精神和范圍的任何修改或局部替換，其均應涵蓋在本發明的權利要求范圍當中。
