本實用新型涉及執法儀產品技術領域，尤其涉及一種執法儀的殼體結構。

背景技術：

現場執法記錄儀又稱為警用執法記錄儀、交警執法記錄儀，是公安執法部門特別是交通警察在執行公務時公正執法的新型現場取證設備，它包括一個微型移動可佩戴式攝像機和一個可錄制式液晶監視器，設計小巧，具有紅外夜視拍攝功能，能提供有效的現場影像資料，供案件指揮、偵破和檢察機關取證。由于執法記錄儀經常在戶外使用，為了延長執法記錄儀的使用壽命，要求執法記錄儀具有很好的防水、防塵和防震功能，但現在的執法儀的殼體結構防水功能還不是很完善，在惡劣的天氣環境下中容易進水而影響執法儀的使用和壽命。

技術實現要素：

本實用新型的目的在于克服現有技術之缺陷，提供了防水效果好的執法儀的殼體結構。

本實用新型是這樣實現的：一種執法儀的殼體結構，包括前殼和與所述前殼固定組裝的后殼，在所述前殼和所述后殼之間的結合處設置有一防水硅膠圈，所述防水硅膠圈橫截面呈梯形。

進一步地，所述后殼側壁上設有匹配所述防水硅膠圈的凹槽，所述凹槽截面為梯形槽，所述防水硅膠圈安裝在所述凹槽內。

進一步地，所述前殼側壁上設有匹配所述防水硅膠圈的凹槽，所述凹槽截面為梯形槽，所述防水硅膠圈安裝在所述凹槽內。

進一步地，所述后殼側壁上設置有螺母，所述前殼對應所述螺母設置有螺栓，所述螺母位于所述防水硅膠圈圍設的區域外。

進一步地，所述螺母在所述后殼內與所述后殼一體注塑成型。

本實用新型提供一種執法儀的殼體結構，通過在所述前殼和所述后殼之間的結合處設置有一防水硅膠圈，所述防水硅膠圈橫截面呈梯形，與傳統的截面呈圓形的防水硅膠圈相比，尤其是針對本實用新型中尺寸較大的防水硅膠圈，截面呈梯形的防水硅膠圈不易扭曲，方便安裝；并且截面呈梯形的防水硅膠圈在與殼體結構干涉配合時接觸更緊密，無縫隙，更加保證了殼體結構的防水性能。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例提供的執法儀的殼體結構分解示意圖；

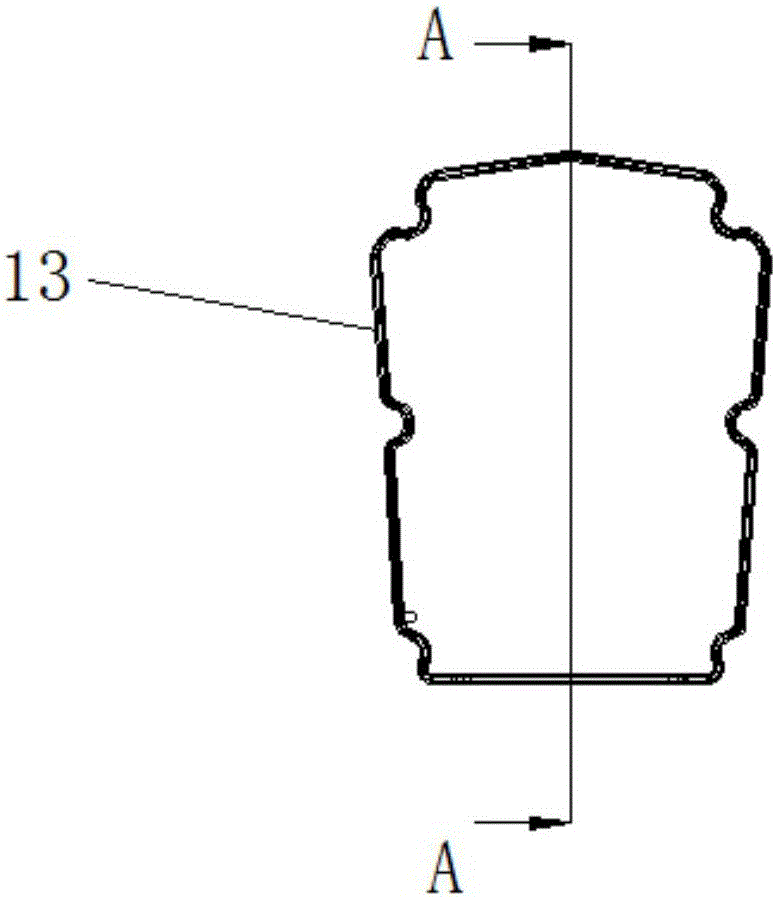

圖2為本實用新型實施例提供的防水硅膠圈主視圖；

圖3為圖2中A-A方向的剖視圖；

圖4為圖3中B處的放大示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-圖4，本實用新型實施例提供一種執法儀的殼體結構1，包括前殼11和與所述前殼11固定組裝的后殼12，其內用于電路板、芯片等安裝定位，所述前殼11和所述后殼12均采用塑膠注塑成型；在所述前殼11和所述后殼12之間的結合處設置有一防水硅膠圈13，所述防水硅膠圈13橫截面呈梯形，與傳統的截面呈圓形的防水硅膠圈相比，尤其是針對本實用新型中尺寸較大的防水硅膠圈13，截面呈梯形的防水硅膠圈13不易扭曲，方便安裝；并且截面呈梯形的防水硅膠圈13在與殼體結構1干涉配合時接觸更緊密，無縫隙，更加保證了殼體結構1的防水性能。

具體應用中，如圖1、圖3、圖4，所述后殼12側壁上設有匹配所述防水硅膠圈13的凹槽14，所述凹槽14截面為梯形槽，所述防水硅膠圈13安裝在所述凹槽14內，梯形槽與防水硅膠圈13可實現最大限度的干涉配合，保證無縫隙，實現最大程度的防水性能；需要說明的是，在其它實施例中，所述前殼11側壁上設有匹配所述防水硅膠圈的凹槽，所述凹槽截面為梯形槽，所述防水硅膠圈安裝在所述凹槽內，凹槽14設置在前殼11或后殼12皆是本實用新型所保護的范圍。

進一步地，如圖1，所述后殼12側壁上設置有螺母15，所述前殼11對應所述螺母15設置有螺栓16，通過螺栓16固定組裝在所述螺母15上，實現了所述前殼11和所述后殼12之間的緊密固定；結合圖2，所述螺母15位于所述防水硅膠圈13圍設的區域外，螺母15的特殊位置設計，減小了螺母15在組裝或拆裝情況下有可能有水分進入到殼體結構1內的可能性，進一步提高了殼體結構1的防水性能，使得防水效果達到100％；具體地，所述螺母15在所述后殼12內與所述后殼12一體注塑成型，所述螺母15為銅螺母，這種埋入式注塑方式，與傳統的螺母15通過外力固定在所述后殼12內，避免了后殼12破裂的可能性，且埋入式注塑方式成型快，成本低。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
