本實用新型涉及柔性線路板技術領域，尤其涉及一種柔性線路板的連接結構。

背景技術：

在柔性線路板的生產過程中，常常是在同一個基材上產出若干個柔性線路板4。如圖1和2所示，為了便于柔性線路板4從基材上分離出來，目前的做法是將柔性線路板4與基材沖切，并在柔性線路板4與基材之間保留多個連接點41。這樣，在取料時，僅需要將這些連接點41斷開即可實現將柔性線路板4從基材上分離出來。但是，在撕取柔性線路板4的過程中，容易在柔性線路板4的邊緣留下毛刺，從而影響柔性線路板4的質量。

技術實現要素：

本實用新型主要的目的在于：提供一種能夠保證在柔性線路板在撕取過程中盡量減小毛刺的尺寸，以提高取板效率的柔性線路板的連接結構。

為實現上述目的，本實用新型提供一種柔性線路板的連接結構，該柔性線路板的連接結構用于將柔性線路板連接與基材上，所述連接結構包括：若干設于所述柔性線路板與所述基材間的連接部，且若干所述連接部分布與所述柔性線路板四周；其中，若干所述連接部與柔性線路板連接的一邊均等距離開設有若干個通孔。

優選地，所述連接部設有4個。

優選地，若干所述連接部均開設兩所述通孔，且兩所述通孔分別開設于所述連接部與柔性線路板連接的一邊的兩端。

優選地，所述通孔為圓孔。

優選地，所述通孔的半徑為0.4mm。

本實用新型提供的柔性線路板的連接結構，該連接結構在柔性線路板和基材之間設置若干個連接部，且每個連接部上設有若干個通孔，以降低柔性線路板的撕取難度，從而提高取料效率，并降低毛刺的尺寸大小，保證柔性線路板的質量。

附圖說明

圖1為現有技術中柔性線路板的連接結構的結構示意圖；

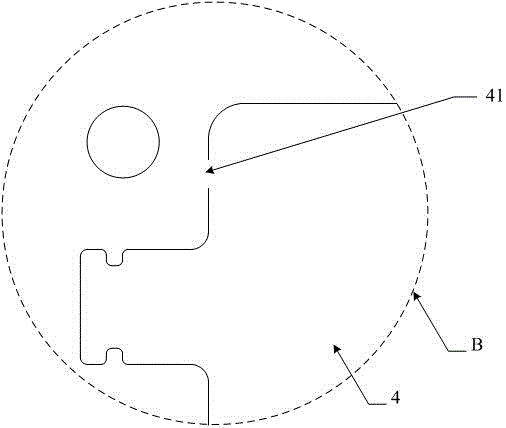

圖2為圖1中B處的放大結構示意圖；

圖3為本實用新型柔性線路板的連接結構的結構示意圖；

圖4為圖3中A處的放大結構示意圖。

本實用新型目的的實現、功能特點及優點將結合實施例，參照附圖做進一步說明。

具體實施方式

應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

本實用新型提供一種柔性線路板的連接結構。

參考圖3和4，圖3為本實用新型柔性線路板的連接結構的結構示意圖；圖4為圖3中A處的放大結構示意圖。本實施例提供的一種柔性線路板的連接結構。該柔性線路板的連接結構用于將柔性線路板連接于基材上。該連接結構包括：若干設于柔性線路板1與基材2間的連接部3，且若干連接部3分布與柔性線路板1四周。其中，若干連接部3與柔性線路板1連接的一邊均等距離開設有若干個通孔31。

應當說明的是，柔性線路板1與基材2通過若干個連接部3連接在一起。除了連接部3之外都是分離的。操作人員可以通過斷開連接部3，即可將柔性線路板1從基材2上取下。為了方便撕開連接部3，在本實施例中，連接部3與柔性線路板連接的一邊均等距離開設有若干個通孔31，以降低連接部3撕裂的難度，從而盡量縮小毛刺的尺寸，保證柔性線路板1的質量。

進一步地，連接部3的數量設為四個。四個連接部3分別位于柔性線路板1的周圍，以更好地將柔性線路板1固定在基材2上。

進一步地，若干連接部3均開設兩個通孔31，且兩個通孔31分別開設于連接部3與柔性線路板1連接的一邊的兩端。在撕取過程中，連接部3兩端的通孔31不僅能夠減少撕取難度，而且可以縮小毛刺的尺寸，進一步保證柔性線路板1的質量。

進一步地，連接部3上的通孔31為圓孔。為了保證毛刺尺寸小于0.3mm，在本實施例中，通孔31的半徑設為0.4mm。

本實用新型提供的柔性線路板的連接結構，該連接結構在柔性線路板1和基材2之間設置若干個連接部3，且每個連接部3上設有若干個通孔31，以降低柔性線路板1的撕取難度，從而提高取料效率，并降低毛刺的尺寸大小，保證柔性線路板的質量。

以上僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所 作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
