本實用新型涉及一種燈光控制系統，尤其涉及一種基于傳感器網絡的會展中心燈光控制系統，屬于智能控制領域。

背景技術：

在網絡技術逐步成熟的背景下，大型燈光終端控制系統技術也由傳統的模擬調光技術轉化為數字調光技術。數字調光技術具有抗干擾能力強、信號便于存儲等優點。傳統的大型燈光終端控制系統存在設備管理不完善、不易維護等問題，并且已有系統多是處理單個命令的直接控制，對于負責批命令控制的研究還有待深入。無線傳感網是物聯網技術的重要基礎，解決了互聯的問題，由具有感知、處理和無線通信能力的大量傳感器節點形成一個多跳的自組織網絡系統，完成既定的任務。

目前大型燈光終端控制系統大多利用以太網絡進行數據的有線傳輸，存在著成本高、綜合布線復雜、通信電纜選擇等實際工程問題，限制了燈光終端控制系統的發展前景。在控制燈光終端系統時，技術人員需要對燈光命令、燈具開關及亮度調節等方面進行及時且準確的把握，進而實現大型燈光的最好效果。

技術實現要素：

本實用新型所要解決的技術問題是針對上述現有技術的不足，提出了一種基于傳感器網絡的會展中心燈光控制系統。

本實用新型為解決上述技術問題采用以下技術方案

一種基于傳感器網絡的會展中心燈光控制系統，包括后臺監控終端、網絡協調器和由多個具有檢測燈光亮度的傳感器節點組成的無線傳感器網絡；所述無線傳感器網絡通過網絡協調器連接后臺監控終端；所述傳感器節點包含光敏傳感器、模數轉換器、放大濾波電路模塊、數據處理模塊、無線通信模塊和電源模塊，所述無線通信模塊包含單片機模塊以及與其連接的RF收發器；所述光敏傳感器依次通過模數轉換器、放大濾波電路模塊連接數據處理模塊，所述數據處理模塊通過單片機模塊連接RF收發器，所述電源模塊分別和與光敏傳感器、模數轉換器、放大濾波電路模塊、數據處理模塊和無線通信模塊連接，用于提供所需電源。

作為本實用新型一種基于傳感器網絡的會展中心燈光控制系統的進一步優選方案，所述后臺監控終端包含主控制器模塊以及分別與其連接的數據傳輸模塊、顯示模塊和燈光亮度調節裝置。

作為本實用新型一種基于傳感器網絡的會展中心燈光控制系統的進一步優選方案，所述傳感器節點還包含數據存儲模塊和時鐘模塊，所述數據存儲模塊和時鐘模塊分別與數據處理模塊連接。

作為本實用新型一種基于傳感器網絡的會展中心燈光控制系統的進一步優選方案，所述模數轉換器采用芯片型號為AD7794的模數轉換器。

作為本實用新型一種基于傳感器網絡的會展中心燈光控制系統的進一步優選方案，所述光敏傳感器的芯片型號為HL304HP。

本實用新型采用以上技術方案與現有技術相比，具有以下技術效果：

1、本實用新型通過無線傳感器網絡對大型會展中心的燈光的監控，通過實時分析會展中心的亮度，進而能夠精確的調節會展中心燈光亮度；

2、本實用新型形成多跳、自組織的無線傳感器網絡，該自組網能力強，可實時同步對場景內各燈具的監測參數，進行監控，設計合理、成本低、操作簡單、布網靈活且方便，并且傳感器節點的能耗低、可擴展性強、布網位置信息直觀。

附圖說明

圖1是本實用新型大型燈光終端控制系統的結構示意圖；

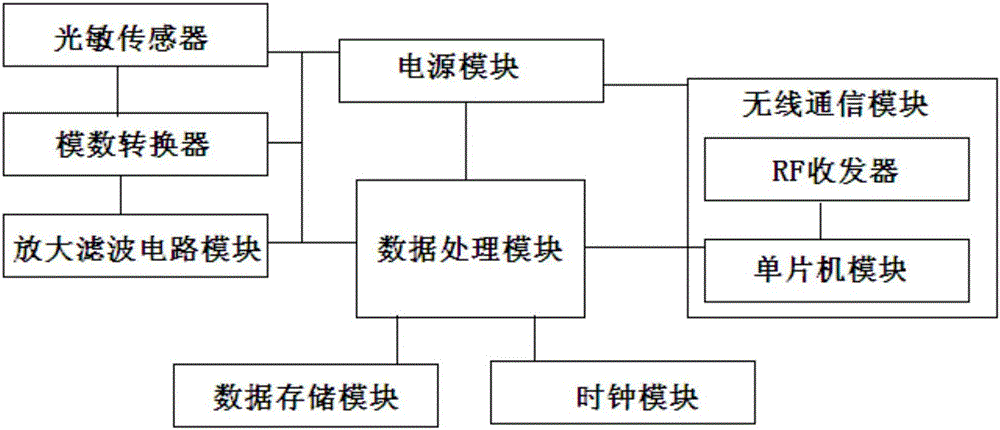

圖2是本實用新型傳感器節點的結構原理圖；

圖3是本實用新型后臺監控終端的結構原理圖。

具體實施方式

下面結合附圖對本實用新型的技術方案做進一步的詳細說明：

如圖1所示，一種基于傳感器網絡的會展中心燈光控制系統，包括后臺監控終端、網絡協調器和由多個具有檢測燈光亮度的傳感器節點組成的無線傳感器網絡；所述無線傳感器網絡通過網絡協調器連接后臺監控終端；所述傳感器節點用于實時檢測會展中心的燈光亮度，實時將檢測結果傳輸至網絡協調器進行匯總整理，進而上傳至后臺監控終端完成對會展中心燈光的遠程智能監控。

如圖2所示，所述傳感器節點包含光敏傳感器、模數轉換器、放大濾波電路模塊、數據處理模塊、無線通信模塊和電源模塊，所述無線通信模塊包含單片機模塊以及與其連接的RF收發器；所述光敏傳感器依次通過模數轉換器、放大濾波電路模塊連接數據處理模塊，所述數據處理模塊通過單片機模塊連接RF收發器，所述電源模塊分別和與光敏傳感器、模數轉換器、放大濾波電路模塊、數據處理模塊和無線通信模塊連接，用于提供所需電源。所述傳感器節點還包含數據存儲模塊和時鐘模塊，所述數據存儲模塊和時鐘模塊分別與數據處理模塊連接。所述位置會展中心的多個光敏傳感器（HL304HP），實時的采集會展中心內多個角落的燈光亮度，傳感器的輸出的模擬信號較弱，因此需要通過放大濾波電路模塊進行放大信號，將采集的結果經過模數轉換器和放大濾波電路模塊的模數轉換、放大濾波處理，將處理好的數字信號上傳至數據處理模塊進行預處理，進而通過RF收發器傳輸至網絡協調器，所述網絡協調器將接收的信號實時傳輸至后臺監控終端。

如圖3所示，所述后臺監控終端包含主控制器模塊以及分別與其連接的數據傳輸模塊、顯示模塊和燈光亮度調節裝置，監控終端根據檢測數據控制燈光亮度調節裝置調節會展中心的燈光亮度。所述模數轉換器采用芯片型號為AD7794的模數轉換器。

無線傳感器網絡結構自組形成，通過路由協議、時鐘同步等無線傳感網基礎支撐技術建立起大型燈光控制無線傳感網的體系架構，根據傳感器采集的數據，判斷出場景內區域目前的燈光狀況，再根據控制終端下達的批命令調節燈光設備，達到適合的需求。

綜上所示，具體實施方式如下：通過多個無線傳感器節點分別實時對會展中心的燈光亮度參數進行實時監測，且所述多個無線傳感器節點自組織為無線多跳的無線傳感器網絡，同時多個無線傳感器節點將各自所監測數據定時采集，并將數據傳輸至網絡協調器；網絡協調器將傳感器節點傳輸的數據進行接收、整合并無線傳輸至后臺監控終端；后臺監控終端將數據匯總供管理部門參考，管理部門根據數據采取相應措施投入工作。

顯然，本實用新型的上述實施例僅僅是為清楚地說明本實用新型所作的舉例，而并非是對本實用新型的實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而這些屬于本實用新型的實質精神所引伸出的顯而易見的變化或變動仍屬于本實用新型的保護范圍。
