本實用新型涉及電感技術領域，具體而言，涉及共模電感濾波器。

背景技術：

一般常見的電感器，用以對高頻提供較大電阻，而通過低頻如直流，依功用常稱為扼流圈(choke)，當使用安裝在變壓器、電動機或發動機中使用的較大電感器，也稱繞組(Winding)。而另一應用是為導線穿越磁性物質而無線圈狀，常作為高頻濾波作用的小電感器，依外觀常稱為磁珠(Bead)。故一種電感器，請參閱圖1所示，其包括磁芯柱體10和繞設固定于磁芯柱體10上的第一線圈11；磁芯柱體10一端設有第一電極101，另一端設有第二電極102；第一線圈11一端電性連接于第一電極101，另一端電性連接于第二電極102，從而形成常態的電感器。

又一般常見的共模濾波器，一種搭配電容元件的安裝在電子設備和其電源之間的電子濾波器，其目的是降低設備和電源之間電源線上傳導的電磁干擾，電磁干擾的信號通常為高頻信號，因此使用的電磁濾波器是一種低通濾波器，通常是由電容器及電感器所組成。故一種共模濾波器的電感器，請參閱圖2所示，其包括磁芯柱體20以及平行相鄰的繞設固定于磁芯柱體20上的第一線圈21和第二線圈22；磁芯柱體10一端依序設有第一電極201和第二電極202，另一端依序設有第三電極203和第四電極204；第一線圈21一端電性連接于第一電極101，另一端電性連接于第四電極204；第二線圈22一端電性連接于第二電極202，另一端電性連接于第三電極203，從而形成常態的共模濾波器的電感器。

技術實現要素：

本實用新型提出了共模電感濾波器，利于低頻環境信號在該電路中通過。

有鑒于此，本實用新型提出了一種共模電感濾波器，包括主體，所述主體包括第一磁芯柱體和繞設于所述第一磁芯柱體上的線圈一和線圈二；

所述第一磁芯柱體一端依序設有電極一、電極二、電極三、電極四和電極五，另一端依序設有電極六、電極七、電極八、電極九和電極十；

所述線圈一包括子線圈一、子線圈二、子線圈三和子線圈四；所述線圈二包括子線圈五、子線圈六、子線圈七和子線圈八；

所述子線圈一兩端分別電性連接于電極一和電極七；所述子線圈二兩端分別電性連接于電極七和電極二；所述子線圈三兩端分別電性連接于電極二和電極六；所述子線圈四兩端分別電性連接于電極六和電極三；

所述子線圈五兩端分別電性連接于電極八和電極四；所述子線圈六兩端分別電性連接于電極四和電極九；所述子線圈七兩端分別電性連接于電極九和電極五；所述子線圈八兩端分別電性連接于電極五和電極十。

進一步地，所述共模電感濾波器還包括與所述主體電性連接的扼流線圈，所述扼流線圈包括第二磁芯柱體和繞設于所述第二磁芯柱體上的線圈三、線圈四和線圈五；

所述第二磁芯柱體一端依序設有電極X1、電極X2和電極X3，另一端依序設有電極Y1、電極Y2和電極Y3；

所述線圈三兩端分別電性連接于電極X1和電極Y3；所述線圈四兩端分別電性連接于電極X2和電極Y2；所述線圈五兩端分別電性連接于電極X3和電極Y1。

進一步地，所述電極X1電性連接于所述電極十；所述電極X2電性連接于所述電極九；所述電極X3電性連接于所述電極八。

進一步地，所述子線圈一、所述子線圈二、所述子線圈三和所述子線圈四依次串聯。

進一步地，所述子線圈五、所述子線圈六、所述子線圈七和所述子線圈八依次串聯。

進一步地，所述子線圈一、所述子線圈二、所述子線圈三、所述子線圈四、所述子線圈五、所述子線圈六、所述子線圈七和所述子線圈八在所述第一磁芯柱體上逐層包覆。

進一步地，所述子線圈一、所述子線圈二、所述子線圈三和所述子線圈四中任意兩個或兩個以上水平相鄰繞設在所述第一磁芯柱體上。

進一步地，所述子線圈五、所述子線圈六、所述子線圈七和所述子線圈八中任意兩個或兩個以上水平相鄰繞設在所述第一磁芯柱體上。

進一步地，所述子線圈一、所述子線圈二、所述子線圈三、所述子線圈四、所述子線圈五、所述子線圈六、所述子線圈七或所述子線圈八由多條導線組成；

每條所述導線一端電性連接于電極一、電極二、電極三、電極四或電極五，另一端電性連接于電極六、電極七、電極八、電極九或電極十。

進一步地，所述電極一與所述電極十相對所述第一磁芯柱體對稱平行；所述電極二與所述電極九相對所述第一磁芯柱體對稱平行；所述電極三與所述電極八相對所述第一磁芯柱體對稱平行；所述電極四與所述電極七相對所述第一磁芯柱體對稱平行；所述電極五與所述電極六相對所述第一磁芯柱體對稱平行。

本實用新型實施例所提供的共模電感濾波器，磁芯柱體兩端的多個電極的設置，可以增加繞線圈數，使得單個電感功率增加，當共模電感濾波器連接于一電路時，電感功率的增加可以提高該電路中信號振幅，從而利于低頻環境信號在該電路中通過。

為使本實用新型的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本實用新型的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

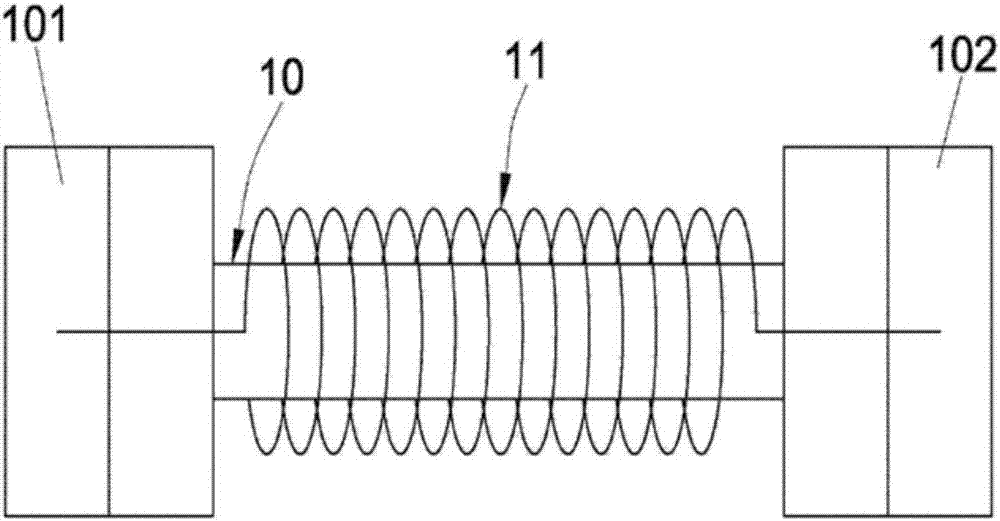

圖1示出了現有電感器的結構示意圖；

圖2示出了現有共模濾波器的結構示意圖；

圖3示出了本實用新型實施例提供的共模電感濾波器的結構示意圖；

圖4示出了圖3所示的共模電感濾波器中各電極的電性連接關系示意圖。

主要元件符號說明：

1000-共模電感濾波器；100-主體；10、20、30、70-磁芯柱體；200-扼流線圈；11、21-第一線圈；22-第二線圈；101、201-第一電極；102、202-第二電極；203-第三電極；204-第四電極；41-線圈一；411-子線圈；412子線圈二；413-子線圈三；414-子線圈四；42-線圈二；425-子線圈五；426-子線圈六；427-子線圈七；428-子線圈八；51-電極一；52-電極二；53-電極三；54-電極四；55-電極五；56-電極六；57-電極七；58-電極八；59-電極九；60-電極十；83-線圈三；84-線圈四；85-線圈五；X1-電極X1；X2-電極；X3-電極；Y1-電極Y1；Y2-電極Y2；Y3-電極Y3。

具體實施方式

為了便于理解本實用新型，下面將參照相關附圖對共模電感濾波器進行更清楚、完整地描述。附圖中給出了共模電感濾波器的優選實施例。商品分揀方法及系統可以通過許多不同的形式來實現，并不限于本文所描述的實施例。因此，以下對在附圖中提供的本實用新型的實施例的詳細描述并非旨在限制要求保護的本實用新型的范圍，而是僅僅表示本實用新型的選定實施例。基于本實用新型的實施例，本領域技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例

圖3示出了本實用新型實施例提出了一種共模電感濾波器的結構示意圖。

如圖3所示，本實用新型實施例提出的共模電感濾波器1000，具有共模濾波器和/或電感器的效果，包括主體100。

所述主體100包括磁芯柱體30和繞設于磁芯柱體30上的線圈一41和線圈二42。本實施例中，所述磁芯柱體30兩端分別設有多個電極，磁芯柱體30兩端之間的部位為繞線部位，線圈均纏繞在該部位。

具體地，所述磁芯柱體30一端依序設有電極一51、電極二52、電極三53、電極四54和電極五55，另一端依序設有電極六56、電極七57、電極八58、電極九59和電極十60。

可以理解，電極一51、電極二52、電極三53、電極四54和電極五55并非一定要按照一定順序排列在磁芯柱體30端部，但依序排列為較好的實施方式；同樣地，電極六56、電極七57、電極八58、電極九59和電極十60并非一定要按照一定順序排列在磁芯柱體30端部，但依序排列為較好的實施方式。

優選地，本實施例中，所述電極一51與所述電極十60相對所述磁芯柱體30對稱平行；所述電極二52與所述電極九59相對所述磁芯柱體30對稱平行；所述電極三53與所述電極八58相對所述磁芯柱體30對稱平行；所述電極四54與所述電極七57相對所述磁芯柱體30對稱平行；所述電極五55與所述電極六56相對所述磁芯柱體30對稱平行。

需要說明的是，本實施例中，電極一51、電極二52、電極三53、電極四54、電極五55、電極六56、電極七57、電極八58、電極九59和電極十60均為矩形，且對稱平行的兩個電極大小相匹配。當然，各個電極可以根據需求選擇其他形狀和大小，這里不做限制。

請一并參閱圖4所示，所述線圈一41包括子線圈一411、子線圈二412、子線圈三413和子線圈四414；所述線圈二42包括子線圈五425、子線圈六426、子線圈七427和子線圈八428。應當注意，為了清楚地表示各個子線圈與各電極的電性連接關系，圖4僅以直線代表子線圈，其實際形狀可不必考究。

需要說明的是，本實施例中，子線圈一411、子線圈二412、子線圈三413、子線圈四414、子線圈五425、子線圈六426、子線圈七427和子線圈八428均由單條導線組成。優選地，其他實施例中，子線圈一411、子線圈二412、子線圈三413、子線圈四414、子線圈五425、子線圈六426、子線圈七427或子線圈八428由多條導線組成。換句話說，子線圈一411、子線圈二412、子線圈三413、子線圈四414、子線圈五425、子線圈六426、子線圈七427和子線圈八428分別可以是由多條導線組成。

進一步地，每條所述導線一端電性連接于電極一51、電極二52、電極三53、電極四54或電極五55，另一端電性連接于電極六56、電極七57、電極八58、電極九59和電極十60。

本實施例中，所述子線圈一411的兩端分別電性連接于電極一51和電極七57。所述子線圈二412兩端分別電性連接于電極七57和電極二52，所述子線圈三413兩端分別電性連接于電極二52和電極六56；所述子線圈四414兩端分別電性連接于電極六56和電極三53。

值得注意的是，優選地，本實施例中，子線圈一411、子線圈二412、子線圈三413和子線圈四414依次串聯。換句話說，線圈一41為連續的一線圈，僅為了方便描述，進一步按照與各電極之間的電性連接關系按段區分為子線圈一411、子線圈二412、子線圈三413和子線圈四414，從而繞線設備可以從電極一51起線，在電極七57收線；從電極七57起線，在電極二52收線；從電極二52起線，在電極六56收線；從電極六56起線，在電極三53收線。

進一步地，所述子線圈五425兩端分別電性連接于電極八58和電極四54；所述子線圈六426兩端分別電性連接于電極四54和電極九59；所述子線圈七427兩端分別電性連接于電極九59和電極五55；所述子線圈八428兩端分別電性連接于電極五55和電極十60。

同樣地，本實施例中，子線圈五425、子線圈六426、子線圈七427和子線圈八428依次串聯。換句話說，線圈二42為連續的一線圈，僅為了方便描述，進一步按照與各電極之間的電性連接關系按段區分為子線圈五425、子線圈六426、子線圈七427和子線圈八428，從而繞線設備可以從電極八58起線，在電極四54收線；從電極四54起線，在電極九59收線；從電極九59起線，在電極五55收線；從電極五55起線，在電極十60收線。

容易發現，這種方式更便于設備繞線走位，尤其需要來回繞線時，可以節省繞線時間，方便實現絞線功能，改善共模電感濾波器1000的插入損耗功能。同樣地，子線圈五425、子線圈六426、子線圈七427和子線圈八428依次串聯。

如圖3所示，本實施例中，子線圈一411、子線圈二412、子線圈三413、子線圈四414、子線圈五425、子線圈六426、子線圈七427和子線圈八428在所述磁芯柱體30上逐層包覆。其中，子線圈一411、子線圈二412、子線圈三413和子線圈四414由內到外或由外到內逐層包覆；子線圈五425、子線圈六426、子線圈七427和子線圈八428由內到外或由外到內逐層包覆。

具體地，子線圈一411均勻繞設于磁芯柱體30的繞線部位，形成第一層的電感器或共模濾波器。可以理解，當子線圈一411由單條導線組成時，繞設子線圈一411后的該層為電感器；當子線圈一411由多條導線組成時，繞設子線圈一411后的該層為共模濾波器。子線圈二412均勻繞設于磁芯柱體30的繞線部位且包覆在子線圈一411的外圍，形成第二層的電感器或共模濾波器。子線圈三413均勻繞設于磁芯柱體30的繞線部位且包覆在子線圈二412的外圍，形成第三層的電感器或共模濾波器。子線圈四414均勻繞設于磁芯柱體30的繞線部位且包覆在子線圈三413的外圍，形成第四層的電感器或共模濾波器。

進一步地，子線圈五425均勻繞設于磁芯柱體30的繞線部位且包覆在子線圈四414的外圍，形成第五層的電感器或共模濾波器。子線圈六426均勻繞設于磁芯柱體30的繞線部位且包覆在子線圈五425的外圍，形成第六層的電感器或共模濾波器。子線圈七427均勻繞設于磁芯柱體30的繞線部位且包覆在子線圈六426的外圍，形成第七層的電感器或共模濾波器。子線圈八428均勻繞設于磁芯柱體30的繞線部位且包覆在子線圈七427的外圍，形成第八層的電感器或共模濾波器。

某些實施例中，子線圈一411、子線圈二412、子線圈三413和子線圈四414中任意兩個或兩個以上水平相鄰繞設在所述磁芯柱體30上。子線圈五425、子線圈六426、子線圈七427和子線圈八428中任意兩個或兩個以上水平相鄰繞設在所述磁芯柱體30上。這樣，即使各個子線圈均由單條導線組成，也可以形成共模濾波器。

另一實施例中，本實用新型提供的共模電感濾波器1000還包括與主體100電性連接的扼流線圈200。所述扼流線圈200包括磁芯柱體70和繞設于所述磁芯柱體70上的線圈三83、線圈四84和線圈五85。

所述磁芯柱體70一端依序設有電極X1、電極X2和電極X3，另一端依序設有電極Y1、電極Y2和電極Y3。

本實施例中，所述電極X1電性連接于所述電極十60；所述電極X2電性連接于所述電極九59；所述電極X3電性連接于所述電極八58，從而扼流線圈200與主體100電性連接。扼流線圈200與主體100進行電感耦合。

進一步地，本實施例中，所述線圈三83兩端分別電性連接于電極X1和電極Y3；所述線圈四84兩端分別電性連接于電極X2和電極Y2；所述線圈五85兩端分別電性連接于電極X3和電極Y1。

需要說明的是，本實施例中，線圈三83、線圈四84和線圈五85均由單條導線組成。優選地，其他實施例中，線圈三83、線圈四84或線圈五85由多條導線組成。換句話說，線圈三83、線圈四84和線圈五85分別可以是由多條導線組成。進一步地，每條所述導線一端電性連接于電極X1、電極X2或電極X3，另一端電性連接于電極Y1、電極Y2或電極Y3。

如圖3所示，本實施例中，線圈三83、線圈四84和線圈五85在所述磁芯柱體30由內到外逐層包覆。具體地，線圈三83均勻繞設于磁芯柱體70的繞線部位，形成第一層的電感器或共模濾波器。可以理解，當線圈三83由單條導線組成時，繞設線圈三83后的該層為電感器；當線圈三83由多條導線組成時，繞設線圈三83后的該層為共模濾波器。線圈四84均勻繞設于磁芯柱體70的繞線部位且包覆在線圈三83的外圍，形成第二層的電感器或共模濾波器。線圈五85均勻繞設于磁芯柱體70的繞線部位且包覆在線圈四84的外圍，形成第三層的電感器或共模濾波器。

本實用新型實施例所提供的共模電感濾波器，磁芯柱體兩端的多個電極的設置，可以增加繞線圈數，使得單個電感功率增加，當共模電感濾波器連接于一電路時，電感功率的增加可以提高該電路中信號振幅，從而利于低頻環境信號在該電路中通過。
