本公開涉及半導體芯片，尤其涉及一種半導體器件的制備方法及半導體器件、存儲系統。

背景技術：

1、隨著存儲單元的特征尺寸接近工藝下限，平面工藝和制造技術變得具有挑戰性且成本高昂，這造成2d或者平面nand閃存的存儲密度接近上限。

2、為克服2d或者平面nand閃存帶來的限制，業界已經研發了具有三維結構的存儲器(3d?nand)，通過將存儲單元三維地布置在襯底之上來提高存儲密度。

3、隨著三維存儲器中存儲單元的疊層層數越來越高，存儲單元之間的距離越來越小，現有的三維存儲器的制備方法，會導致半導體器件穩定性較差。

技術實現思路

1、本公開的實施例提供一種半導體器件的制備方法及半導體器件、存儲系統，旨在解決半導體器件穩定性較差的問題。

2、為達到上述目的，本公開的實施例采用如下技術方案：

3、一方面，提供一種半導體器件的制備方法，該方法包括：形成存儲堆疊結構，存儲堆疊結構包括疊層結構和多個溝道結構，多個溝道結構沿疊層結構的層疊方向貫穿疊層結構，每個溝道結構包括溝道部。在疊層結構沿層疊方向的一側表面形成多個條形導電部，多個條形導電部沿相交于層疊方向的第一方向延伸，且多個條形導電部在第二方向上間隔排布。第二方向與第一方向交叉，第二方向與層疊方向交叉。去除至少一個條形導電部中的部分，使條形導電部中保留的部分構成沿第一方向間隔排布的多個溝道接觸部。溝道接觸部與溝道部接觸。

4、本公開上述實施例提供的半導體器件的制備方法，在疊層結構遠離襯底的一側的表面形成多個條形導電部，在利用條形導電部與其延伸方向上的一行溝道部對準覆蓋時，本公開提供的條形導電部具有更大的接觸窗口，可以提高條形導電部與一行溝道部之間對準覆蓋的精準度。而后，基于前述條形導電部，去除條形導電部中的部分，形成間隔排布、且與溝道部接觸的溝道接觸部。本公開實施例可以根據溝道部的位置控制條形導電部中被去除的部分的位置以及長度，控制條形導電部中保留的溝道接觸部的位置以及長度，進而能夠提高溝道接觸部與對應的溝道部接觸的精準度，從而可以提高溝道接觸部與溝道部的電連接效果，進而提高半導體器件的穩定性。

5、在一些實施例中，在疊層結構沿層疊方向的一側表面形成多個條形導電部之前還包括：在疊層結構沿層疊方向的一側表面形成第一絕緣層。在疊層結構沿層疊方向的一側表面形成多個條形導電部包括：在第一絕緣層上形成第一掩膜層，第一掩膜層包括多個第一開口。利用第一掩膜層的多個第一開口，在第一絕緣層形成多個條形槽，條形槽暴露出溝道部。在多個條形槽內形成多個條形導電部。

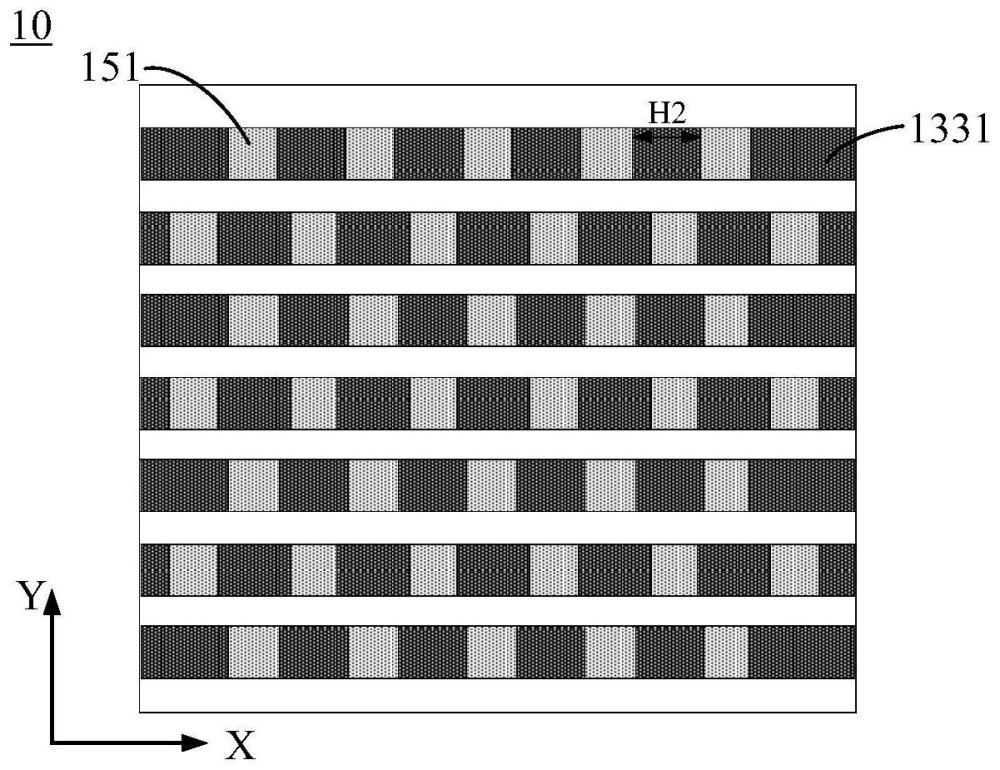

6、在一些實施例中，去除至少一個條形導電部中的部分，使條形導電部中保留的部分構成沿第一方向間隔排布的多個溝道接觸部，包括：形成第二掩膜層，第二掩膜層覆蓋第一掩膜層和多個條形導電部，第二掩膜層包括多個第二開口。利用第二掩膜層的多個第二開口，去除至少一個條形導電部中的部分，形成多個隔槽。多個隔槽將條形導電部中保留的部分分隔成多個溝道接觸部。

7、在一些實施例中，多個第二開口排布成多行，一行第二開口中的多個第二開口沿第一方向依次排布，多行第二開口沿第二方向依次設置。其中，一行第二開口中的多個第二開口在條形導電部上間隔排列。

8、在一些實施例中，在第一方向上相鄰的兩個第二開口之間的距離為隔槽間距，至少兩個隔槽間距不等。

9、在一些實施例中，半導體器件的制備方法還包括：在多個隔槽內填充絕緣材料。去除第一掩膜層和第二掩膜層。

10、在一些實施例中，半導體器件的制備方法還包括：在多個溝道接觸部背離疊層結構的一側形成第二絕緣層，在第二絕緣層上形成連接孔，在連接孔內形成連接部，連接部與溝道接觸部接觸。在第二絕緣層背離疊層結構的一側形成第三絕緣層，在第三絕緣層上形成連接槽。在連接槽內形成導電線。

11、另一方面，提供一種半導體器件，包括：存儲堆疊結構和多個間隔排布的溝道接觸部。存儲堆疊結構包括疊層結構和多個溝道結構，多個溝道結構沿疊層結構的層疊方向貫穿疊層結構，每個溝道結構包括溝道部。多個間隔排布的溝道接觸部，設置于疊層結構沿層疊方向的一側表面上，溝道接觸部與溝道部接觸。其中，至少兩個溝道接觸部在第一方向上具有不同的寬度，第一方向與層疊方向交叉。

12、在一些實施例中，溝道接觸部包括在疊層方向相對設置的兩個第一表面和連接于第一表面的多個側面，其中，多個側面中至少包括一個沿第一方向延伸的第一側面和一個沿第二方向延伸的第二側面。

13、在一些實施例中，第一側面的數量為兩個，且兩個第一側面在第二方向上相對設置。第二側面的數量為兩個，且兩個第二側面在第一方向上相對設置。

14、在一些實施例中，在第一方向上間隔排布的多個溝道接觸部中位于第一表面在第二方向上同側的第一側面共面。

15、在一些實施例中，溝道接觸部在參考平面上的截面為矩形或者類矩形，其中，參考平面垂直于層疊方向。

16、在一些實施例中，溝道部在參考平面上截面的面積，小于溝道接觸部在參考平面上截面的面積。

17、在一些實施例中，半導體器件還包括：多個連接部。多個連接部設置于溝道接觸部背離疊層結構的一側，一個連接部與一個溝道接觸部接觸，且連接部在參考平面上截面的面積小于溝道接觸部在參考平面上截面的面積。

18、在一些實施例中，半導體器件還包括：多條導電線。多條導電線設置于多個連接部背離多個溝道接觸部的一側，一條導電線與至少一個連接部接觸。

19、在一些實施例中，半導體器件還包括：外圍器件。外圍器件與導電線電連接。

20、又一方面，提供一種存儲系統，包括：如上所述的半導體器件和控制器。控制器耦接至半導體器件，以控制半導體器件存儲數據。

21、再一方面，提供一種電子設備，包括如上所述的存儲系統。

22、可以理解地，本公開的上述實施例提供的半導體器件、三維存儲器、存儲系統及電子設備，其所能達到的有益效果可參考上文中半導體器件的制備方法的有益效果，此處不再贅述。

技術特征：

1.一種半導體器件的制備方法，其特征在于，包括：

2.根據權利要求1所述的制備方法，其特征在于，所述在所述疊層結構沿所述層疊方向的一側表面形成多個條形導電部之前，還包括：

3.根據權利要求2所述的制備方法，其特征在于，所述去除至少一個條形導電部中的部分，使所述條形導電部中保留的部分構成沿所述第一方向間隔排布的多個溝道接觸部，包括：

4.根據權利要求3所述的制備方法，其特征在于，所述多個第二開口排布成多行，一行第二開口中的多個第二開口沿所述第一方向依次排布，多行第二開口沿所述第二方向依次設置；

5.根據權利要求3所述的制備方法，其特征在于，

6.根據權利要求3所述的制備方法，其特征在于，還包括：

7.根據權利要求1-6中任一項所述的制備方法，其特征在于，還包括：

8.一種半導體器件，其特征在于，包括：

9.根據權利要求8所述的半導體器件，其特征在于，所述溝道接觸部包括在所述疊層方向相對設置的兩個第一表面和連接于所述第一表面的多個側面，其中所述多個側面中至少包括一個沿所述第一方向延伸的第一側面和一個沿所述第二方向延伸的第二側面。

10.根據權利要求9所述的半導體器件，其特征在于，

11.根據權利要求9所述的半導體器件，其特征在于，

12.根據權利要求9所述的半導體器件，其特征在于，所述溝道接觸部在參考平面上的截面為矩形或者類矩形，其中，所述參考平面垂直于所述層疊方向。

13.根據權利要求12所述的半導體器件，其特征在于，所述溝道部在所述參考平面上截面的面積，小于所述溝道接觸部在所述參考平面上截面的面積。

14.根據權利要求8-13中任一項所述的半導體器件，其特征在于，還包括：

15.根據權利要求14所述的半導體器件，其特征在于，還包括：

16.根據權利要求15所述的半導體器件，其特征在于，還包括：

17.一種存儲系統，其特征在于，包括：

18.一種電子設備，其特征在于，包括如權利要求17所述的存儲系統。

技術總結
本公開提供了一種半導體器件的制備方法及半導體器件、存儲系統，涉及半導體芯片技術領域，旨在解決半導體器件穩定性較差的問題。半導體器件的制備方法包括：形成存儲堆疊結構，存儲堆疊結構包括疊層結構和多個溝道結構，多個溝道結構沿疊層結構的層疊方向貫穿疊層結構，每個溝道結構包括溝道部。在疊層結構沿層疊方向的一側表面形成多個條形導電部，多個條形導電部沿相交于層疊方向的第一方向延伸，且多個條形導電部在第二方向上間隔排布。去除至少一個條形導電部中的部分，使條形導電部中保留的部分構成沿第一方向間隔排布的多個溝道接觸部，溝道接觸部與溝道部接觸。上述半導體器件應用于三維存儲器中，以實現數據的讀取和寫入操作。

技術研發人員：陸聰
受保護的技術使用者：長江存儲科技有限責任公司
技術研發日：
技術公布日：2025/4/24
