本申請涉及顯示，具體而言，涉及一種顯示模組、顯示模組的制作方法及電子設備。

背景技術：

1、隨著電子設備技術的不斷發展，顯示屏得到了廣泛應用。在一些自發光顯示器中，通常采用發光二極管在驅動基板上陣列排布進行顯像。在micro?led顯示技術中，由于發光二極管排布較為密集，發光二極管的發射光線容易被相鄰發光二極管的側面光線所影響，從而造成光串擾現象，導致畫面模糊，影響顯示效果。

技術實現思路

1、為了至少克服現有技術中的上述不足，本申請的目的在于提供一種顯示模組、顯示模組的制作方法及電子設備。

2、第一方面，本申請實施例提供一種顯示模組，所述顯示模組包括：

3、驅動基板；

4、發光器件，所述發光器件分布在所述驅動基板上；

5、光學填充層，所述光學填充層填充在相鄰所述發光器件之間并覆蓋在所述發光器件遠離所述驅動基板的一側；

6、隔離部，所述隔離部嵌設在所述光學填充層內，所述隔離部用于將相鄰所述發光器件所發的光隔離開。

7、在一種可能的實現方式中，所述顯示模組還包括反光層，所述反光層設置在所述隔離部的表面。

8、優選的，所述反光層為金屬鍍層。優選的，所述反光層的材料包括金屬鋁及金屬銀中的至少其一。

9、在一種可能的實現方式中，所述隔離部在所述驅動基板上的正投影至少位于相鄰兩個所述發光器件在所述驅動基板上的正投影之間。

10、優選的，所述隔離部與所述發光器件之間由所述光學填充層隔離開。

11、優選的，位于同一所述發光器件相對兩側的隔離部之間的距離沿著靠近所述驅動基板的方向逐漸增大。

12、優選的，在垂直于所述驅動基板的方向上，所述隔離部與所述驅動基板之間的最小距離小于所述發光器件的高度。

13、在一種可能的實現方式中，位于同一所述發光器件相對兩側的隔離部之間的最小距離小于對應所述發光器件的相對兩側之間的尺寸，位于同一所述發光器件相對兩側的隔離部距離所述驅動基板最近的點之間的距離大于對應所述發光器件的相對兩側之間的尺寸。

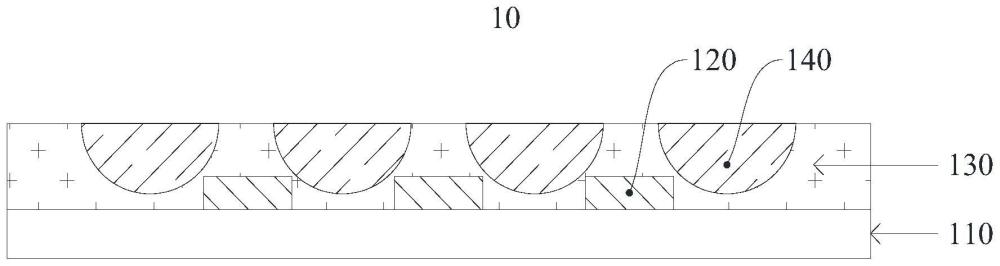

14、在一種可能的實現方式中，所述隔離部在垂直于其延伸方向的截面形狀包括弧形半球、倒梯形。

15、在一種可能的實現方式中，所述顯示模組還包括透明基板，所述透明基板與所述隔離部及所述光學填充層連接。優選的，所述光學填充層摻雜有散射粒子。優選的，所述散射粒子包括硅粒子。

16、第二方面，本申請實施例還提供一種顯示模組的制作方法，所述制作方法包括：

17、提供一驅動基板；

18、在所述驅動基板上設置發光器件；

19、在設置好所述發光器件的所述驅動基板上制作摻雜有散射粒子的光學填充層，以使所述光學填充層填充在相鄰所述發光器件之間并覆蓋在所述發光器件遠離所述驅動基板的一側；

20、制作嵌入所述光學填充層的隔離部，以將相鄰兩個所述發光器件所發的光隔離開。

21、在一種可能的實現方式中，所述制作嵌入所述光學填充層的隔離部的步驟，包括：

22、提供一透明基板；

23、在所述透明基板上制作黑色隔離層，對所述黑色隔離層進行圖案化處理，得到所述隔離部，或者，在所述透明基板上制作黑色隔離層，通過壓模方式處理，得到所述隔離部；

24、將所述透明基板制作所述隔離部的一側朝向所述光學填充層進行壓合處理，使所述隔離部嵌入所述光學填充層中，并使所述隔離部在所述驅動基板上的正投影至少位于相鄰兩個所述發光器件在所述驅動基板上的正投影之間。

25、在一種可能的實現方式中，在所述將所述透明基板制作所述隔離部的一側朝向所述光學填充層進行壓合處理，使所述隔離部嵌入所述光學填充層中的步驟之前，所述還包括：

26、采用物理氣相沉積法在所述隔離部及設置所述隔離部一側的透明基板上制作金屬層；

27、將位于所述透明基板上的金屬層去除，得到位于所述隔離部表面上的反光層。

28、第二方面，本申請實施例還提供一種電子設備，所述電子設備包括第一方面或第二方面中任意一項所述的顯示模組。

29、基于上述任意一個方面，本申請實施例提供的顯示模組、顯示模組的制作方法及電子設備，通過在相鄰的發光器件之間設置隔離部，可以將相鄰發光器件所發的光隔離開，阻止光串擾現象的發生，提高顯示效果。

技術特征：

1.一種顯示模組，其特征在于，所述顯示模組包括：

2.如權利要求1所述的顯示模組，其特征在于，所述顯示模組還包括反光層；

3.如權利要求2所述的顯示模組，其特征在于，所述隔離部在所述驅動基板上的正投影至少位于相鄰兩個所述發光器件在所述驅動基板上的正投影之間；

4.如權利要求3所述顯示模組，其特征在于，位于同一所述發光器件相對兩側的隔離部之間的最小距離小于對應所述發光器件的相對兩側之間的尺寸，位于同一所述發光器件相對兩側的隔離部距離所述驅動基板最近的點之間的距離大于對應所述發光器件的相對兩側之間的尺寸。

5.如權利要求1-4中任意一項所述的顯示模組，其特征在于，所述隔離部在垂直于其延伸方向的截面形狀包括弧形半球、倒梯形。

6.如權利要求5所述的顯示模組，其特征在于，所述顯示模組還包括透明基板，所述透明基板與所述隔離部及所述光學填充層連接；

7.一種顯示模組的制作方法，其特征在于，所述制作方法包括：

8.如權要要求7所述的顯示模組的制作方法，其特征在于，所述制作嵌入所述光學填充層的隔離部的步驟，包括：

9.如權要要求8所述的顯示模組的制作方法，其特征在于，在所述將所述透明基板制作所述隔離部的一側朝向所述光學填充層進行壓合處理，使所述隔離部嵌入所述光學填充層中的步驟之前，所述還包括：

10.一種電子設備，其特征在于，所述電子設備包括權利要求1-9中任意一項所述的顯示模組。

技術總結
本申請實施例提供一種顯示模組、顯示模組的制作方法及電子設備，涉及顯示技術領域。在顯示模組中，通過在相鄰的發光器件之間設置隔離部，可以將相鄰發光器件所發的光隔離開，阻止光串擾現象的發生，以達到更好的顯示效果。

技術研發人員：劉向宇,曹軒
受保護的技術使用者：成都辰顯光電有限公司
技術研發日：
技術公布日：2025/4/28
