本發明涉及顯示，特別是一種顯示面板及顯示裝置。

背景技術：

1、有機發光二極管(oled，organic?light-emitting?diode)是一種有機薄膜電致發光器件，其因具有功耗小、亮度高、視角寬、對比度高及可實現柔性顯示等優點，而受到人們極大的關注并在電子顯示產品中得到廣泛應用。

2、然而，當前的顯示面板的使用性能有待提升。

技術實現思路

1、本發明的目的是提供一種顯示面板及顯示裝置，以提升現有顯示面板的使用性能。

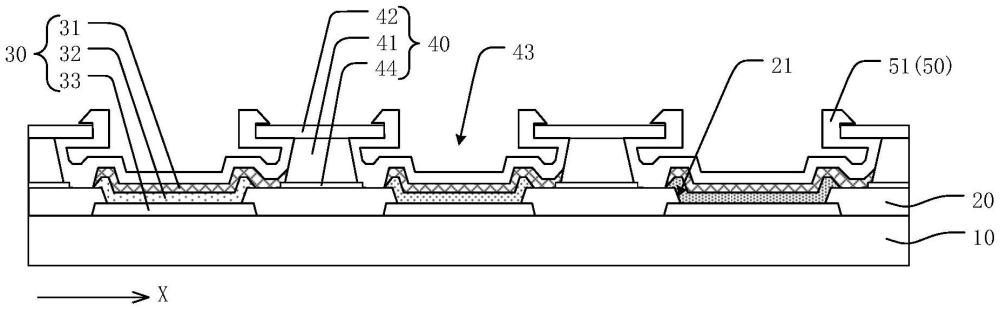

2、為實現上述目的，本發明提供一種顯示面板，其包括基板、像素限定層、隔離結構以及多個發光器件。所述像素限定層設于所述基板的一側，所述像素限定層包括多個像素開口，所述像素開口的邊緣包括至少一個第一邊緣部和多個第二邊緣部，所述至少一個第一邊緣部沿第一方向延伸，所述第二邊緣部與所述第一邊緣部相交。所述隔離結構，設于所述基板的一側，所述隔離結構圍合形成多個隔離開口，所述隔離結構與對應的所述像素開口連通。所述發光器件包括沿遠離所述基板方向上依次層疊設置的發光功能層和第一電極，所述第一電極的至少部分位于對應的所述隔離開口中。其中，位于所述至少一個第一邊緣部上方、且與所述隔離結構搭接的所述第一電極具有第一厚度，位于所述多個第二邊緣部上方的所述第一電極具有第二厚度，所述第二厚度不大于所述第一厚度。

3、進一步地，位于所述多個第二邊緣部上方、且與所述隔離結構搭接的所述第一電極具有所述第二厚度。優選地，所述第一電極包括主體部和搭接部。所述主體部在所述基板上的正投影位于所述隔離結構在所述基板上的正投影范圍之外。所述搭接部與所述主體部連接、且與所述隔離結構搭接，所述搭接部在所述基板上的正投影位于所述隔離結構在所述基板上的正投影范圍之內。其中，位于所述至少一個第一邊緣部上方的所述搭接部具有所述第一厚度，位于所述多個第二邊緣部上方的所述搭接部具有所述第二厚度。優選地，所述隔離結構包括支撐部和隔離部。所述支撐部設于所述基板的一側。所述隔離部設于所述支撐部背離所述基板的一側，所述隔離部朝向所述隔離開口凸出于所述支撐部設置。其中，所述主體部在所述基板上的正投影位于所述隔離部在所述基板上的正投影范圍之外，所述搭接部在所述基板上的正投影位于所述隔離部在所述基板上的正投影范圍之內。

4、進一步地，所述至少一個第一邊緣部包括第一直線部和第二直線部，所述多個第二邊緣部包括第一折線部和第二折線部，其中：所述第一直線部和所述第二直線部沿所述第一方向延伸；所述第一折線部連接所述第一直線部的第一端和所述第二直線部的第一端，所述第二折線部連接所述第一直線部的第二端和所述第二直線部的第二端；且其中，位于所述第一直線部上方的所述第一電極與所述隔離結構搭接，位于所述第二直線部上方的所述第一電極與所述隔離結構具有間隔。優選地，位于所述第一直線部上方的所述第一電極具有所述第一厚度。優選地，所述第一折線部包括第一折線段和第二折線段，其中：所述第一折線段連接于所述第二折線段和所述第一直線部之間，所述第二折線段連接于所述第一折線段和所述第二直線部之間，所述第一折線段和所述第一直線部的夾角大于90度，所述第二折線段和所述第二直線部的夾角大于90度；且其中，位于所述第一折線段上方的所述第一電極與所述隔離結構搭接，位于所述第二折線段上方的所述第一電極與所述隔離結構具有間隔。優選地，位于所述第一折線段上方的所述第一電極具有所述第二厚度。優選地，所述第二折線部包括第三折線段和第四折線段，其中：所述第三折線段連接于所述第四折線段和所述第一直線部之間，所述第四折線段連接于所述第三折線段和所述第二直線部之間，所述第三折線段和所述第一直線部的夾角大于90度，所述第四折線段和所述第二直線部的夾角大于90度；且其中，位于所述第三折線段上方的所述第一電極與所述隔離結構搭接，位于所述第四折線段上方的所述第一電極與所述隔離結構具有間隔。優選地，位于所述第三折線段上方的所述第一電極具有所述第二厚度。

5、進一步地，所述搭接部包括第一搭接部和多個第二搭接部。所述第一搭接部位于所述第一直線部上方。所述多個第二搭接部包括第一搭接段和第二搭接段，所述第一搭接段位于所述第一折線段上方，所述第二搭接段位于所述第三折線段上方。其中，所述第一搭接部和所述多個第二搭接部為一體式結構。優選地，所述第二搭接部遠離所述第一搭接部的一端的厚度大于或等于0埃米，并小于所述第一搭接部的厚度；所述第二搭接部與所述第一搭接部連接的一端的厚度小于或等于所述第一搭接部的厚度，并大于所述第二搭接部遠離所述第一搭接部的一端的厚度。優選地，在靠近所述第一搭接部的方向上，所述第二搭接部的厚度逐漸增大。優選地，所述主體部和所述第一搭接部的厚度小于或等于220埃米。優選地，所述主體部遠離所述第一搭接部的一端的厚度小于所述第一搭接部的厚度。

6、進一步地，以所述第一折線段遠離所述第一直線部的一端為起點，所述第一折線段與所述第一直線部在第二方向上所減小的距離，與所述第一折線段在所述第一方向上所增加的長度，滿足第一函數，所述第二方向垂直于所述第一方向。以所述第一搭接段遠離所述第一搭接部的一端為起點，所述第一搭接段與所述第一搭接部在所述第二方向上所減小的距離，與所述第一搭接段在所述第一方向上所增加的厚度，滿足所述第一函數。優選地，以所述第三折線段遠離所述第一直線部的一端為起點，所述第三折線段與所述第一直線部在所述第二方向上所減小的距離，與所述第三折線段在所述第一方向上所增加的長度，滿足第二函數。以所述第二搭接段遠離所述第一搭接部的一端為起點，所述第二搭接段與所述第一搭接部在所述第二方向上所減小的距離，與所述第二搭接段在所述第一方向上所增加的厚度，滿足所述第二函數。

7、進一步的，所述至少一個第一邊緣部包括第一直線部和第二直線部，所述多個第二邊緣部包括第一折線部和第二折線部，其中：所述第一直線部和所述第二直線部沿所述第一方向延伸；所述第一折線部連接所述第一直線部的第一端和所述第二直線部的第一端，所述第二折線部連接所述第一直線部的第二端和所述第二直線部的第二端；且其中，位于所述第一直線部上方和位于所述第二直線部上方的所述第一電極與所述隔離結構搭接。優選地，位于所述第一直線部上方和位于所述第二直線部上方的所述第一電極具有所述第一厚度。優選地，所述第一折線部包括第一折線段和第二折線段，其中：所述第一折線段連接于所述第二折線段和所述第一直線部之間，所述第二折線段連接于所述第一折線段和所述第二直線部之間，所述第一折線段和所述第一直線部的夾角大于90度，所述第二折線段和所述第二直線部的夾角大于90度；且其中，位于所述第一折線段上方和位于所述第二折線段上方的所述第一電極與所述隔離結構搭接。優選地，位于所述第一折線段上方和位于所述第二折線段上方的所述第一電極具有所述第二厚度。優選地，所述第二折線部包括第三折線段和第四折線段，其中：所述第三折線段連接于所述第四折線段和所述第一直線部之間，所述第四折線段連接于所述第三折線段和所述第二直線部之間，所述第三折線段和所述第一直線部的夾角大于90度，所述第四折線段和所述第二直線部的夾角大于90度；且其中，位于所述第三折線段上方和位于所述第四折線段上方的所述第一電極與所述隔離結構搭接；優選地，位于所述第三折線段上方和位于所述第四折線段上方的所述第一電極具有所述第二厚度。

8、進一步地，所述搭接部包括：多個第一搭接部，所述多個第一搭接部包括第三搭接段和第四搭接段，所述第三搭接段位于所述第一直線部上方，所述第四搭接段位于所述第二直線部上方。多個第二搭接部，所述多個第二搭接部包括第一搭接段、第二搭接段、第五搭接段和第六搭接段，所述第一搭接段位于所述第一折線段上方，所述第二搭接段位于所述第三折線段上方，所述第五搭接段位于所述第二折線段上方，所述第六搭接段位于所述第四折線段上方。其中，所述多個第一搭接部和所述多個第二搭接部為一體式結構。優選地，所述第二搭接部遠離所述第一搭接部的一端的厚度大于或等于0埃米，并小于所述第一搭接部的厚度；所述第二搭接部與所述第一搭接部連接的一端的厚度小于或等于所述第一搭接部的厚度，并大于所述第二搭接部遠離所述第一搭接部的一端的厚度。優選地，在靠近所述第一搭接部的方向上，所述第二搭接部的厚度逐漸增大。優選地，所述主體部的最大厚度小于或等于220埃米。優選地，所述第一搭接部的最大厚度小于或等于110埃米。優選地，所述主體部遠離所述第一搭接部的一端的厚度小于所述第一搭接部的厚度。

9、進一步地，以所述第二折線段遠離所述第二直線部的一端為起點，所述第二折線段與所述第二直線部在第二方向上所減小的距離，與所述第二折線段在所述第一方向上所增加的長度，滿足第三函數，所述第二方向垂直于所述第一方向。以所述第五搭接段遠離所述第四搭接段的一端為起點，所述第五搭接段與所述第四搭接段在所述第二方向上所減小的距離，與所述第五搭接段在所述第一方向上所增加的厚度，滿足所述第三函數。優選地，以所述第四折線段遠離所述第二直線部的一端為起點，所述第四折線段與所述第二直線部在所述第二方向上所減小的距離，與所述第四折線段在所述第一方向上所增加的長度，滿足第四函數。以所述第六搭接段遠離所述第四搭接段的一端為起點，所述第六搭接段與所述第四搭接段在所述第二方向上所減小的距離，與所述第六搭接段在所述第一方向上所增加的厚度，滿足所述第四函數。

10、進一步地，所述至少一個第一邊緣部包括第一直線部，所述多個第二邊緣部包括第一折線部和第二折線部，其中：所述第一直線部沿所述第一方向延伸；所述第一折線部連接所述第一直線部的第一端和所述第二折線部，所述第二折線部連接所述第一直線部的第二端和所述第一折線部；且其中，位于所述第一直線部上方的所述第一電極與所述隔離結構搭接。優選地，位于所述第一直線部上方的所述第一電極具有所述第一厚度。優選地，所述第一折線部包括第一折線段和第二折線段，其中：所述第一折線段連接于所述第二折線段和所述第一直線部之間，所述第二折線段連接于所述第一折線段和所述第二折線部之間，所述第一折線段和所述第一直線部的夾角大于90度；且其中，位于所述第一折線段上方的所述第一電極與所述隔離結構搭接。優選地，位于所述第一折線段上方的所述第一電極具有所述第二厚度。優選地，所述第二折線部包括第三折線段和第四折線段，其中：所述第三折線段連接于所述第四折線段和所述第一直線部之間，所述第四折線段連接于所述第三折線段和所述第一折線部之間，所述第三折線段和所述第一直線部的夾角大于90度；且其中，位于所述第三折線段上方的所述第一電極與所述隔離結構搭接。優選地，位于所述第三折線段上方的所述第一電極具有所述第二厚度。

11、進一步地，所述搭接部包括第一搭接部和多個第二搭接部。所述第一搭接部位于所述第一直線部上方。所述多個第二搭接部包括第一搭接段、第二搭接段、第五搭接段和第六搭接段，所述第一搭接段位于所述第一折線段上方，所述第二搭接段位于所述第三折線段上方，所述第五搭接段位于所述第二折線段上方，所述第六搭接段位于所述第四折線段上方。其中，所述第一搭接部和所述多個第二搭接部為一體式結構。優選地，所述第二搭接部遠離所述第一搭接部的一端的厚度大于或等于0埃米，并小于所述第一搭接部的厚度；所述第二搭接部與所述第一搭接部連接的一端的厚度小于或等于所述第一搭接部的厚度，并大于所述第二搭接部遠離所述第一搭接部的一端的厚度。優選地，在靠近所述第一搭接部的方向上，所述第二搭接部的厚度逐漸增大。

12、進一步地，所述發光器件包括第一發光器件、第二發光器件以及第三發光器件。在所述第一方向和第二方向上，所述第一發光器件與所述第三發光器件交替設置。兩個所述第一發光器件和兩個所述第三發光器件的中心連線形成一個虛擬四邊形，所述第二發光器件位于所述虛擬四邊形內。優選地，所述第一發光器件所發出的光線波長大于所述第二發光器件和所述第三發光器件所發出的光線波長。優選地，所述第二發光器件所發出的光線波長大于所述第三發光器件所發出的光線波長。

13、進一步地，所述隔離開口包括第一開口、第二開口和第三開口。所述第一發光器件的至少部分位于所述第一開口中。所述第二發光器件的至少部分位于所述第二開口中。所述第三發光器件的至少部分位于所述第三開口中。所述第二開口的孔徑小于所述第一開口和所述第三開口的孔徑。優選地，所述第一開口的尺寸小于所述第三開口的孔徑。

14、進一步地，位于所述多個第二邊緣部上方的所述搭接部與所述隔離結構的接觸面積不大于位于所述至少一個第一邊緣部上方的所述搭接部與所述隔離結構的接觸面積。優選的，在靠近所述第一邊緣部的方向上，位于所述多個第二邊緣部上方的所述搭接部與所述隔離結構的接觸面積逐漸增大。

15、進一步地，所述發光器件還包括第二電極，所述第二電極設于所述像素限定層與所述基板之間，且至少部分表面裸露在對應的所述像素開口中。優選地，所述第一電極從所述發光功能層背離所述基板的表面延伸至所述隔離結構的側壁上。優選地，所述第一電極在所述基板上的正投影覆蓋所述發光功能層在所述基板上的正投影。

16、進一步地，所述隔離結構還包括粘接部，所述粘接部設于所述支撐部靠近所述基板的一側，所述粘接部朝向所述隔離開口凸出于所述支撐部設置。優選地，所述粘接部、支撐部和所述阻隔部的材料包括金屬材料。優選地，所述搭接部與所述粘接部搭接。

17、進一步的，所述顯示面板還包括封裝層，所述封裝層設于所述發光器件背離所述基板的一側，所述封裝層在所述基板上的正投影覆蓋所述發光器件在所述基板的正投影。優選地，所述封裝層包括多個子封裝部，所述子封裝部從所述第一電極背離所述基板的表面延伸至所述隔離結構背離所述基板的一側，且相鄰兩個所述子封裝部之間具有間隙。優選地，所述封裝層的材料包括無機材料。

18、本發明還提供一種顯示裝置，所述顯示裝置包括如上所述的顯示面板。

19、本發明的優點是：本發明的一種顯示面板及顯示裝置，通過改變發光器件第一電極的搭接結構來提高第一電極與隔離結構的之間的搭接良率，進而提高顯示面板的良品率。
