本公開涉及光電子制造，特別涉及一種發光二極管及其制備方法。

背景技術：

1、發光二極管(light?emitting?diode，簡稱：led)作為光電子產業中極具影響力的新產品，具有體積小、使用壽命長、顏色豐富多彩、能耗低等特點，廣泛應用于照明、顯示屏、信號燈、背光源、玩具等領域。

2、相關技術中，發光二極管通常包括依次層疊的緩沖層、成核層、填平層、第一半導體層、發光層和第二半導體層。其中，第一半導體層為si摻雜層，且摻雜濃度高達8*1019cm-3。

3、由于降低大電流下的電壓水平的需要，相關技術會考慮進一步增加第一半導體層中si摻雜濃度，但效果不明顯，且摻雜過重會導致應力很大，影響發光均勻性。

技術實現思路

1、本公開實施例提供了一種發光二極管及其制備方法，在降低第一半導體層摻雜濃度的基礎上，降低大電流下的電壓水平。所述技術方案如下：

2、一方面，本公開實施例提供了一種發光二極管，所述發光二極管包括：

3、依次層疊的緩沖層、成核層、填平層、第一半導體層、發光層和第二半導體層；

4、所述成核層為三維島狀結構，所述緩沖層、所述成核層、所述填平層和所述第一半導體層均為si摻雜層，其中，所述緩沖層、所述成核層、所述填平層均為在生長方向上部分厚度摻雜層，所述第一半導體層的摻雜濃度為0.6*1019cm-3～6.4*1019cm-3。

5、可選地，所述緩沖層包括本征緩沖子層和摻雜緩沖子層，所述摻雜緩沖子層位于所述本征緩沖子層和所述成核層之間。

6、可選地，所述摻雜緩沖子層的摻雜濃度為1*1017cm-3～5*1017cm-3。

7、可選地，所述成核層包括依次層疊在所述緩沖層上的第一本征成核子層、摻雜成核子層和第二本征成核子層。

8、可選地，所述摻雜成核子層的摻雜濃度為2*1017cm-3～6*1017cm-3。

9、可選地，所述填平層包括依次層疊在所述成核層上的本征填平子層和摻雜填平子層構成的超晶格結構。

10、可選地，所述本征填平子層的厚度是所述摻雜填平子層的厚度的1.5～3倍。

11、可選地，所述填平層包括3個周期的超晶格結構。

12、可選地，從所述填平層到所述第一半導體層的方向，所述3個周期的超晶格結構中所述摻雜填平子層的摻雜濃度依次為3*1017cm-3～6*1017cm-3、5*1017cm-3～1*1018cm-3、4*1017cm-3～8*1017cm-3。

13、另一方面，本公開實施例提供了一種發光二極管的制備方法，所述制備方法包括：

14、制作緩沖層；

15、在所述緩沖層上制作成核層，所述成核層為三維島狀結構；

16、在所述成核層上制作填平層；

17、在所述填平層上依次制作第一半導體層、發光層和第二半導體層，所述緩沖層、所述成核層、所述填平層和所述第一半導體層均為si摻雜層，其中，所述緩沖層、所述成核層、所述填平層均為在生長方向上部分厚度摻雜層，所述第一半導體層的摻雜濃度為0.6*1019cm-3～6.4*1019cm-3。

18、本公開實施例提供的技術方案帶來的有益效果至少包括：

19、本公開實施例提供的發光二極管中，所述緩沖層、所述成核層、所述填平層和所述第一半導體層均為si摻雜層，也即除了第一半導體層外，所述緩沖層、所述成核層、所述填平層也從本征層變?yōu)閾诫s層，從而減小了第一半導體層的摻雜濃度，這樣既能夠降低大電流下的電壓水平，又能夠避免第一半導體層摻雜濃度過大造成的應力問題，保證發光均勻性。另外，所述緩沖層、所述成核層、所述填平層均為在生長方向上部分厚度摻雜層，而非整層摻雜，從而盡量保證所述緩沖層、所述成核層、所述填平層的晶體質量。

技術特征：

1.一種發光二極管，其特征在于，所述發光二極管包括：

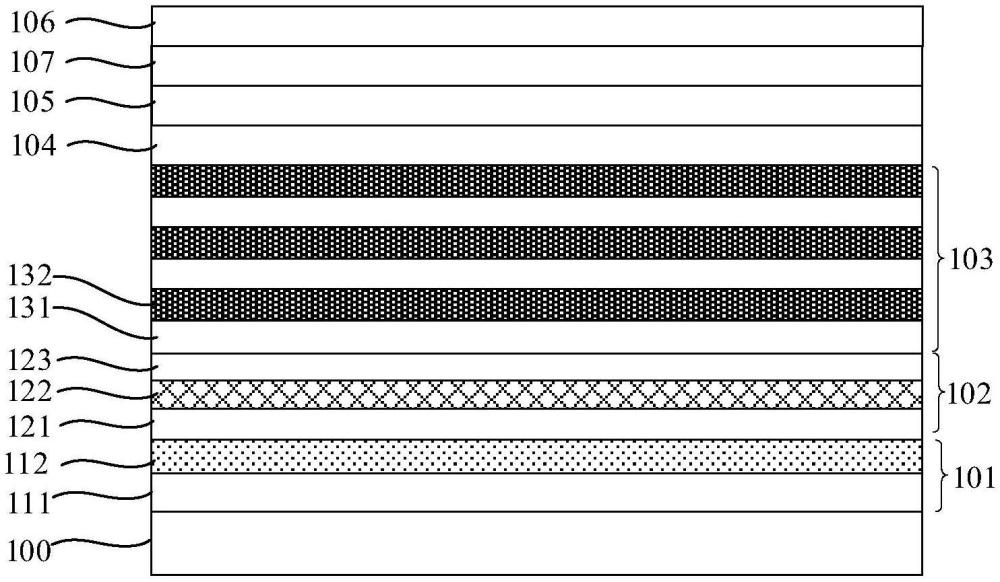

2.根據權利要求1所述的發光二極管，其特征在于，所述緩沖層(101)包括本征緩沖子層(111)和摻雜緩沖子層(112)，所述摻雜緩沖子層(112)位于所述本征緩沖子層(111)和所述成核層(102)之間。

3.根據權利要求2所述的發光二極管，其特征在于，所述摻雜緩沖子層(112)的摻雜濃度為1*1017cm-3～5*1017cm-3。

4.根據權利要求1至3任一項所述的發光二極管，其特征在于，所述成核層(102)包括依次層疊在所述緩沖層(101)上的第一本征成核子層(121)、摻雜成核子層(122)和第二本征成核子層(123)。

5.根據權利要求4所述的發光二極管，其特征在于，所述摻雜成核子層(122)的摻雜濃度為2*1017cm-3～6*1017cm-3。

6.根據權利要求1至3任一項所述的發光二極管，其特征在于，所述填平層(103)包括依次層疊在所述成核層(102)上的本征填平子層(131)和摻雜填平子層(132)構成的超晶格結構。

7.根據權利要求6所述的發光二極管，其特征在于，所述本征填平子層(131)的厚度是所述摻雜填平子層(132)的厚度的1.5～3倍。

8.根據權利要求6所述的發光二極管，其特征在于，所述填平層(103)包括3個周期的超晶格結構。

9.根據權利要求8所述的發光二極管，其特征在于，從所述填平層(103)到所述第一半導體層(103)的方向，所述3個周期的超晶格結構中所述摻雜填平子層(132)的摻雜濃度依次為3*1017cm-3～6*1017cm-3、5*1017cm-3～1*1018cm-3、4*1017cm-3～8*1017cm-3。

10.一種發光二極管的制備方法，其特征在于，所述制備方法包括：

技術總結
本公開提供了一種發光二極管及其制備方法，屬于光電子制造技術領域。發光二極管包括：依次層疊的緩沖層、成核層、填平層、第一半導體層、發光層和第二半導體層；所述成核層為三維島狀結構，所述緩沖層、所述成核層、所述填平層和所述第一半導體層均為Si摻雜層，其中，所述緩沖層、所述成核層、所述填平層均為在生長方向上部分厚度摻雜層，所述第一半導體層的摻雜濃度為0.6*10<supgt;19</supgt;cm<supgt;?3</supgt;～6.4*10<supgt;19</supgt;cm<supgt;?3</supgt;。

技術研發人員：姚振,從穎,張毓,蔡和勛
受保護的技術使用者：京東方華燦光電（蘇州）有限公司
技術研發日：
技術公布日：2025/4/28
