本發明具體涉及一種防潮型防火卷簾控制器，屬于卷簾控制器。

背景技術：

1、防火卷簾門在一定時間內，連同框架能滿足耐火穩定性和完整性要求的卷簾，由簾板、卷軸、電動機、導軌、支架、防護罩和控制機構等組成。防火卷簾主要用于需要進行防火分隔的墻體，特別是防火墻、防火隔墻上因生產、使用等需要開設較大開口而又無法設置防火門時的防火分隔，且在防火卷簾的使用時，現在大多采用電動控制其進行升降，在進行控制時，通過防火卷簾控制器，進行控制防火卷簾的收卷和展開，進行使用。

2、如公開號為：cn111502505a，一種塑料外殼防火卷簾控制器，包括盒體，盒體上鉸接設置有盒蓋，盒體內設置有一個開放式空腔，盒蓋上設置有指示板，指示板上設置有若干led燈，空腔內設置有電路板，指示板與電路板通過導線電連接，電路板上設置有接線端子，接線端子包括電機接線端子、電機火線插線端子、電機剎車插線端子、聯動接線端子，電機接線端子的輸出端、電機火線插線端子的輸出端、電機剎車插線端子的輸出端用于與防火卷簾的驅動件連接，聯動接線端子的輸出端與外界消防聯動模塊的輸入端連接用于控制防火卷簾的下降距離。本發明結構簡單、價格低廉，且發生火災時保證防火卷簾控制器能夠正常工作，以減少人員傷亡數量，并降低財產損失。

3、再如公開號為：cn219780681u，一種防火卷簾控制器，包括保護箱，所述保護箱內腔固定連接有控制器箱體，所述保護箱頂部開設有存儲倉，所述保護箱內腔頂部固定連接有多組控制閥，所述保護箱內腔固定連接有連接板，所述連接板表面固定連接有多組分撒盤，解決了現有防火卷簾控制器的控制器箱體結構簡單，在發生火災時，控制器箱體不能有效的保護內部的元件，如果控制器箱體內部的元件受損，造成防火卷簾控制器無法根據指令進行操作，導致不能自動控制防火卷簾電機動作將防火卷簾放下隔斷火源，不能在發生火災時減少人員傷亡數量，造成大量的財產損失的問題。

4、綜上可知，在防火卷簾的使用時，防火卷簾控制器是必不可少的組件之一，且防火卷簾控制器內部電器元件較多，而且在進行使用是，現在一些防火卷簾會安裝在地下室內，由于地下室內濕度較大，長時間使用時，極易導致防火卷簾控制器受潮，導致電路損傷，在出現火災時，導致無法使用，容易導致產生重大損失。

技術實現思路

1、本發明的目的在于針對現有技術的不足之處，提供一種防潮型防火卷簾控制器，以達到便于進行長時間防潮和便于進行維護作業的目的。

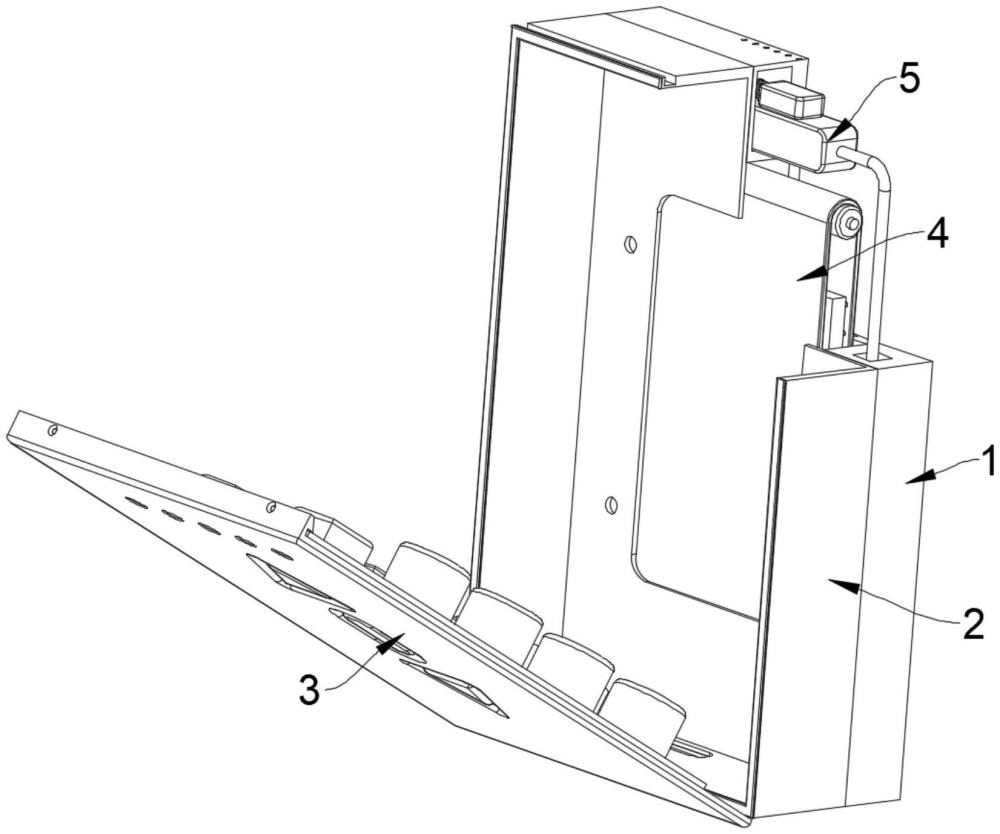

2、本發明通過以下技術方案來實現上述目的，一種防潮型防火卷簾控制器，包括有固定組件，所述固定組件的一側固定安裝有安裝組件，且所述安裝組件的一側下端轉動連接有控制組件，所述控制組件的上端與所述安裝組件的上端相卡接，所述固定組件包括有固定板，且所述固定板的一側開設有第一凹槽，所述第一凹槽的內部固定安裝有吸潮組件，所述固定板的內部鑲嵌安裝有干燥組件，且所述干燥組件的出氣端位于所述吸潮組件的內部，所述安裝組件包括安裝盒，所述控制組件轉動安裝在所述安裝盒上，在進行使用時，先將所述固定組件中的所述固定板安裝在規劃位置，并通過外部螺栓進行固定，在固定后，將所述安裝組件中的所述安裝盒固定在所述固定板上，且將所述控制組件安裝在所述安裝盒上，并轉動所述控制組件，使得所述控制組件的上端與所述安裝盒相卡接，便于將所述控制組件中的電器元件收納至所述安裝盒的內部，便于通過所述控制組件對外部的防火卷簾進行啟閉，且在進行使用時，定時開啟所述吸潮組件和所述干燥組件，所述吸潮組件在所述第一凹槽的內部對所述安裝盒內部的濕氣進行吸收，并在吸收后，吸收端進行旋轉至所述干燥組件的出氣端位置，使得所述干燥組件的出氣端吹出熱氣，對所述吸潮組件的吸潮位置進行干燥，并進行排出至所述固定板的外部，進而便于對所述控制組件位置進行干燥，達到防潮的效果，方便使用。

3、優選的，所述固定板的內部下端且位于所述第一凹槽的內部開設有電機倉，所述吸潮組件的驅動端位于所述電機倉的內部，所述第一凹槽的內部一側開設有第二凹槽，且所述第二凹槽的內部上端和下端均開設有排氣孔，所述排氣孔與所述固定板的外部相連通，在進行使用時，通過所述電機倉，便于對所述吸潮組件的驅動端進行安裝，且通過所述第二凹槽，在所述干燥組件啟動時，便于熱氣體吹入到所述第二凹槽的內部，且通過所述第二凹槽上的所述排氣孔排入到所述固定板的外部，進而使得濕氣排出，便于對所述吸潮組件進行干燥。

4、優選的，所述固定板的四角均開設有第一沉孔，所述固定板通過所述第一沉孔固定安裝在外部墻壁上，且所述固定板的一側靠近所述第一凹槽的兩邊均開設有第一螺紋孔，且所述安裝組件固定安裝在所述第一螺紋孔上，通過所述第一沉孔，便于對所述固定板進行安裝在外部墻體上，進而方便對本技術方案進行固定，且通過所述第一螺紋孔，通過外部螺絲，便于將所述安裝盒與所述固定板之間相連接，方便安裝。

5、優選的，所述固定板的內部位于所述第一凹槽的上端開設有設備腔，且所述干燥組件的一端安裝在所述設備腔的內部，所述固定板的內部位于所述第一凹槽的兩側均開設有通道，所述通道的兩端分別與所述第一凹槽和所述設備腔相連通，所述固定板的上端均勻開設有進氣孔，所述進氣孔與所述設備腔相連通，在進行使用時，通過所述設備腔，便于對所述干燥組件的一端進行安裝固定，且通過所述進氣孔，在所述干燥組件進行工作時，便于外部氣體進入到所述干燥組件的內部，進行加熱，并通過所述通道，便于加熱的氣體進入到所述第一凹槽的內部，對所述吸潮組件的一端進行干燥，方便使用。

6、優選的，所述安裝盒的內部一側開設有通孔，且所述通孔與所述第一凹槽相連通，所述安裝盒的內部位于所述通孔的兩側均開設有圓孔，且所述圓孔的位置與所述第一螺紋孔的位置相對應，所述安裝盒的下端開設有穿線孔，且所述穿線孔的內部中間位置固定安裝有中間開設縫隙的橡膠薄片，在進行使用是，通過所述通孔，便于所述吸潮組件的一端與所述安裝盒的內部相連通，對所述安裝盒內部的濕氣進行去除，并通過所述圓孔，便于將外部螺絲穿過所述圓孔與所述第一螺紋孔相連接，便于對所述安裝盒進行固定，且通過所述穿線孔，便于將外部的線纜穿入到所述安裝盒的內部與所述控制組件相連接，并通過開設縫隙的橡膠薄片，將線纜穿過所述橡膠薄片進入到所述安裝盒的內部，通過所述橡膠薄片，也降低外部潮濕氣體進入到所述安裝盒內部的量，便于進行使用。

7、優選的，所述安裝盒的上端一側橫向開設有卡槽，且所述控制組件的上端卡接在所述卡槽的內部，所述卡槽的內部兩端均開設有第二螺紋孔，且所述安裝盒的下端兩側均固定安裝有合頁，所述控制組件的下端固定安裝在所述合頁的另一側，且所述安裝盒的一側鑲嵌安裝有密封墊，所述密封墊與所述控制組件相壓緊，通過所述卡槽，便于對所述控制組件的上端進行卡接，并在需要進行固定時，將外部螺絲擰入到所述第二螺紋孔的內部，便于對所述控制組件和所述安裝盒之間進行固定，且通過所述合頁，便于所述控制組件在所述安裝盒上進行轉動，使得所述控制組件翻轉打開，方便對所述控制組件進行維護和檢修，方便操作，便于使用。

8、優選的，所述控制組件包括面板，所述面板的下端一側固定安裝在所述合頁上，且所述面板的一側固定安裝有控制主板，所述面板的上端一側固定安裝有卡爪，所述卡爪卡接在所述卡槽的內部，且所述卡爪上兩端均開設有第二沉孔，所述第二沉孔與所述第二螺紋孔相對應，且所述面板上均勻開設有鏤空孔，所述控制主板的一側固定安裝有控制鍵，所述控制鍵位于所述鏤空孔的內部，通過所述卡爪，便于卡接在所述卡槽的內部，對所述面板進行固定，進而對所述控制主板進行安裝，且在進行固定時，通過所述第二沉孔，便于對外部螺絲進行連接，使得所述卡爪固定，便于使用，并通過所述鏤空孔，便于對所述控制鍵進行操作，方便對防火卷簾進行啟閉。

9、優選的，所述吸潮組件包括從動輥和主動輥，所述從動輥與所述主動輥分別轉動安裝在所述第一凹槽的內部上端和下端，且所述從動輥與所述主動輥之間套接有吸潮棉，所述吸潮棉為o型結構，所述固定板的內部位于所述電機倉的內部固定安裝有驅動電機，且所述驅動電機的輸出端與所述主動輥相固定連接，在進行防潮時，所述吸潮棉通過所述通孔位置對所述安裝盒內部的空氣進行防潮，且在長時間使用時，通過所述驅動電機對所述主動輥進行驅動，使得所述吸潮棉在所述主動輥和所述從動輥上進行轉動，使得所述吸潮棉另一側位于所述通孔的位置，進行繼續吸潮，進而達到對所述控制組件進行防潮的效果。

10、優選的，所述干燥組件包括加熱盒，且所述加熱盒的內部固定安裝有加熱絲，所述加熱盒固定安裝在所述設備腔的內部，且所述加熱盒的上端固定安裝有微型氣泵，所述微型氣泵的出氣端與所述加熱盒相連通，所述加熱盒的兩側均固定安裝有連通管，所述連通管通過所述通道延伸至所述第一凹槽的內部，且所述連通管之間固定安裝有噴氣板，所述噴氣板的一側均勻固定安裝有噴氣頭，所述噴氣頭對向所述第二凹槽，在對所述吸潮棉的一側進行干燥時，通過開啟所述微型氣泵和所述加熱盒內部的加熱絲，使得氣體進入到所述加熱盒的內部進行加熱，進而使得熱氣體通過所述連通管進入到所述噴氣板的內部，且通過所述噴氣板上的所述噴氣頭進行噴出，噴向所述吸潮棉的位置，對所述吸潮棉內部的水分進行干燥，并使得干燥的氣流通過所述第二凹槽和所述排氣孔排出，達到穩定防潮的效果。

11、本發明的有益效果是：在進行使用時，通過轉動連接的控制組件，便于控制組件在安裝組件上進行翻轉，方便進行檢修和維護作業，并通過吸潮組件，便于對控制主板位置的濕氣進行吸收，并在吸收后，轉動至另一側，通過干燥組件對吸收的濕氣進行干燥，將濕氣吹出，對控制主板進行防潮處理，避免受潮。
