本技術涉及光模塊控制,具體而言,涉及基于多通道模擬開關的擴展adc采樣設備及光模塊。
背景技術:
1、當前硅光技術光模塊,以其低成本,低功耗,集成化高的優點,在如今大數據時代展現出了巨大的優勢和廣泛的應用前景。根據硅光技術原理可知,模塊需要采集監控激光器出光功率、硅光調制器前入光功率、硅光調制器后出光功率以及其他必要的監控量,所以所需的adc(模擬數字轉換器)資源較多。現有的技術是通過使用外置adc芯片解決mcu(微控制單元)的adc資源緊張問題;但是外置adc芯片,一是會增加設計成本,二是部分adc芯片需要外部提供adc參考電壓,因此需要額外的穩壓電路和濾波電路,導致電路設計復雜度增加。
2、本發明的目的便在于在不增加額外成本和設計復雜度的情況下,解決adc資源緊張的問題。
技術實現思路
1、本實用新型的目的在于提供基于多通道模擬開關的擴展adc采樣設備及光模塊,以解決硅光模塊mcu芯片的adc資源緊張問題。
2、本實用新型的實施例通過以下技術方案實現:

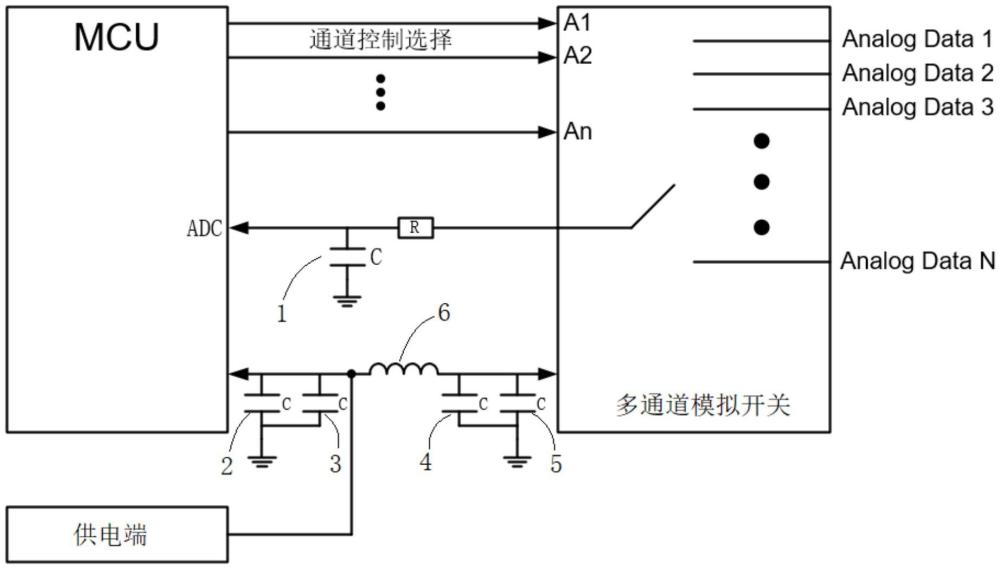

3、第一方面,提供基于多通道模擬開關的擴展adc采樣設備,包括mcu、多通道模擬開關、濾波電路以及電源電路;mcu的adc口通過濾波電路與多通道模擬開關的輸出端連接,mcu和多通道模擬開關均與所述電源電路連接;
4、mcu的多個io口依次與多通道模擬開關的多個通道選擇控制端口連接,多通道模擬開關具有多個輸入端,輸入端連接待采樣端。
5、進一步的,所述濾波電路包括電阻與第一電容;電阻的一端連接至所述mcu的adc口,另一端連接至所述多通道模擬開關的輸出端;第一電容的一端連接至電阻與adc口之間,另一端接地。
6、進一步的,所述電源電路包括供電端以及與供電端輸出端連接的第一電源電路和第二電源電路,第一電源電路包括并聯的第二電容與第三電容;第一電源電路的一端連接至供電端輸出端與mcu電源輸入端之間的連接線,另一端接地。
7、進一步的,所述第二電源電路包括磁珠、第四電容和第五電容,供電端輸出端還通過磁珠連接至多通道模擬開關的電源輸入端;第四電容和第五電容并聯,第四電容和第五電容的一端連接至磁珠與多通道模擬開關之間的連接線,另一端接地。
8、進一步的,所述電源電路的輸出電壓為3.3v。
9、第二方面,提供一種光模塊,包括上述的基于多通道模擬開關的擴展adc采樣設備;所述多通道模擬開關的輸入端連接至光模塊中的待采樣端。
10、本實用新型實施例的技術方案至少具有如下優點和有益效果:
11、本實用新型通過多通道模擬開關的設置構成擴展adc采樣電路,實現通過一個adc采樣通道采集多個待采樣端的數據,進而極大的節約了mcu的adc端口資源。
1.基于多通道模擬開關的擴展adc采樣設備,其特征在于,包括mcu、多通道模擬開關、濾波電路以及電源電路;mcu的adc口通過濾波電路與多通道模擬開關的輸出端連接,mcu和多通道模擬開關均與所述電源電路連接;
2.根據權利要求1所述的基于多通道模擬開關的擴展adc采樣設備,其特征在于,所述濾波電路包括電阻與第一電容;電阻的一端連接至所述mcu的adc口,另一端連接至所述多通道模擬開關的輸出端;第一電容的一端連接至電阻與adc口之間,另一端接地。
3.根據權利要求1所述的基于多通道模擬開關的擴展adc采樣設備,其特征在于,所述電源電路包括供電端以及與供電端輸出端連接的第一電源電路和第二電源電路,第一電源電路包括并聯的第二電容與第三電容;第一電源電路的一端連接至供電端輸出端與mcu電源輸入端之間的連接線,另一端接地。
4.根據權利要求3所述的基于多通道模擬開關的擴展adc采樣設備,其特征在于,所述第二電源電路包括磁珠、第四電容和第五電容,供電端輸出端還通過磁珠連接至多通道模擬開關的電源輸入端;第四電容和第五電容并聯,第四電容和第五電容的一端連接至磁珠與多通道模擬開關之間的連接線,另一端接地。
5.根據權利要求1-4任一項所述的基于多通道模擬開關的擴展adc采樣設備,其特征在于,所述電源電路的輸出電壓為3.3v。
6.一種光模塊,其特征在于,包括如權利要求1-5任一項所述的基于多通道模擬開關的擴展adc采樣設備;所述多通道模擬開關的輸入端連接至光模塊中的待采樣端。
