本技術屬于驅動模塊,具體涉及一種新能源汽車用啟發電機的驅動模塊。
背景技術:
1、在混動汽車中,存在一種設備叫做“啟發電機”,它能在需要助力時,消耗動力電池的電能對外輸出扭矩,也能在動力有盈余時發電,給動力電池充電,這種電機中,有一部分會采用三相無刷電機,對于三相無刷電機而言,需要六個本驅動模塊,而這些電機中,能夠實現繞組電流換向的功率器件,就是驅動模塊,驅動模塊有兩個作用;一是在需要對外做功的時候,能夠將動力電池來的電能以合適的時刻和大小供應給電機的繞組,使之產生旋轉磁場,進而驅動轉子旋轉并對外輸出扭矩;二是在動能回饋的時候,能夠將轉子旋轉導致的繞組發出的電能,反向回輸給動力電池充電,以提升續航里程、節省能源。
2、在申請號為201010100493.8的專利中公開了直流電機控制驅動模塊,該申請能滿足海、陸、空領域內各類光電設備穩定跟蹤伺服系統直流電機驅動的使用要求,具有無散熱、無干擾、無噪音,成本低廉、占用空間小、動態響應快、性能穩定、安全可靠等特點;針對上述申請,并結合現有技術,當前應用的驅動模塊大多是采用igbt技術,但是它比較容易損壞,并且一般買不到原裝的模塊進行更換,因此市面上出現了一種可用于替換的驅動模塊,它由8個中小功率的mosfet功率管組成,通過復雜的結構設計將它們組合到一起,以實現一個“半橋”的功能,這種模塊由于設計不合理,其結構較為復雜,并且由于關鍵器件選型不足的原因,導致其故障率也較高,更換了這種模塊的電機總成,其使用壽命非常短,往往兩三個月甚至更短時間就又壞了,因此并非完美的解決方案,為此我們提出一種新能源汽車用啟發電機的驅動模塊。
技術實現思路
1、本實用新型的目的在于提供一種新能源汽車用啟發電機的驅動模塊,以解決上述背景技術中提出的問題。
2、為實現上述目的,本實用新型提供如下技術方案:一種新能源汽車用啟發電機的驅動模塊,包括銅基印刷線路板和玻纖印刷線路板,所述銅基印刷線路板的上表面設置有阻焊層,所述銅基印刷線路板的上表面還設置有正極銅排焊接面、公共端焊接面和負極銅排焊接面,所述正極銅排焊接面上焊接有電源正極銅排,所述負極銅排焊接面的上焊接有電源負極銅排,所述公共端焊接面上焊接有公共端銅排,所述電源正極銅排與公共端銅排的頂部焊接安裝有上臂功率管,所述電源負極銅排與公共端銅排的頂部焊接安裝有下臂功率管。
3、優選的,所述上臂功率管包括上臂功率管一、上臂功率管二和上臂功率管三,且所述上臂功率管還與玻纖印刷線路板焊接安裝。
4、優選的,所述下臂功率管包括下臂功率管一、下臂功率管二和下臂功率管三,且所述下臂功率管還與玻纖印刷線路板焊接安裝。
5、優選的,所述電源正極銅排、電源負極銅排以及公共端銅排上均設置有用于連接外電路而設計的、可以按需彎折的延長部分。
6、優選的,所述銅基印刷線路板與權利要求中的延長部分對應,通過設置的阻焊層,可使銅排延長部分的彎折處不超出銅基印刷線路板的外輪廓。
7、優選的,所述玻纖印刷線路板內置驅動電路,所述驅動電路包括上臂驅動電路一、上臂驅動電路二、上臂驅動電路三、下臂驅動電路一、下臂驅動電路二、下臂驅動電路三,還內置有保護電路,所述保護電路包括上臂驅動保護電路一、上臂驅動保護電路二、上臂驅動保護電路三、下臂驅動保護電路一、下臂驅動保護電路二、下臂驅動保護電路三。
8、與現有技術相比,本實用新型的有益效果是:
9、(1)該申請采用六顆大功率mosfet管,配合驅動和保護電路板,使用功率mosfet晶體管作為電流控制元件,使用銅排作為結構件,并起到連接、支撐、導電、散熱的作用,使用銅基線路板作為底板,使用玻纖線路板作為驅動電路和保護電路的載體,并作為驅動信號到mosfet晶體管之間的橋梁,可以完美替換原裝損壞的驅動模塊,該模塊經裝車試用,完全達到了原裝模塊的功能,并且能夠比較方便地進行更換,此外,它還具有結構簡單、成本低廉的特點。

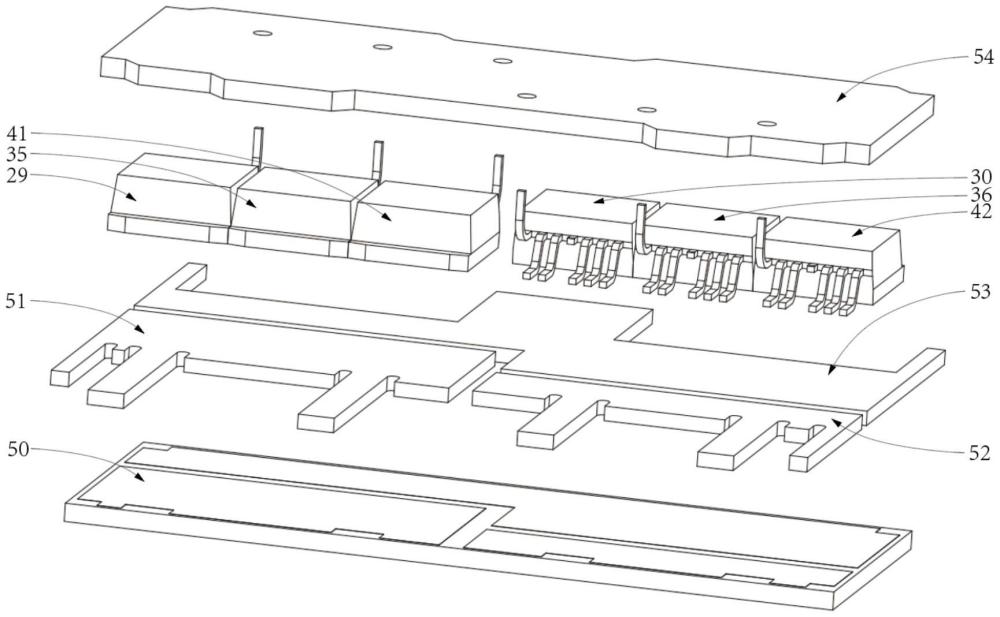

1.一種新能源汽車用啟發電機的驅動模塊,其特征在于:包括銅基印刷線路板(50)和玻纖印刷線路板(54),所述銅基印刷線路板(50)的上表面設置有阻焊層(63),所述銅基印刷線路板(50)的上表面還設置有正極銅排焊接面(60)、公共端焊接面(61)和負極銅排焊接面(62),所述正極銅排焊接面(60)上焊接有電源正極銅排(51),所述負極銅排焊接面(62)的上焊接有電源負極銅排(52),所述公共端焊接面(61)上焊接有公共端銅排(53),所述電源正極銅排(51)與公共端銅排(53)的頂部焊接安裝有上臂功率管,所述電源負極銅排(52)與公共端銅排(53)的頂部焊接安裝有下臂功率管。
2.根據權利要求1所述的一種新能源汽車用啟發電機的驅動模塊,其特征在于:所述上臂功率管包括上臂功率管一(29)、上臂功率管二(35)和上臂功率管三(41),且所述上臂功率管還與玻纖印刷線路板(54)焊接安裝。
3.根據權利要求1所述的一種新能源汽車用啟發電機的驅動模塊,其特征在于:所述下臂功率管包括下臂功率管一(30)、下臂功率管二(36)和下臂功率管三(42),且所述下臂功率管還與玻纖印刷線路板(54)焊接安裝。
4.根據權利要求1所述的一種新能源汽車用啟發電機的驅動模塊,其特征在于:所述電源正極銅排(51)、電源負極銅排(52)以及公共端銅排(53)上均設置有用于連接外電路而設計的、可以按需彎折的延長部分。
5.根據權利要求4所述的一種新能源汽車用啟發電機的驅動模塊,其特征在于:所述銅基印刷線路板(50)與權利要求中的延長部分對應,通過設置的阻焊層(63),可使銅排延長部分的彎折處不超出銅基印刷線路板(50)的外輪廓。
6.根據權利要求1所述的一種新能源汽車用啟發電機的驅動模塊,其特征在于:所述玻纖印刷線路板(54)內置驅動電路,所述驅動電路包括上臂驅動電路一(25)、上臂驅動電路二(31)、上臂驅動電路三(37)、下臂驅動電路一(27)、下臂驅動電路二(33)、下臂驅動電路三(39),還內置有保護電路,所述保護電路包括上臂驅動保護電路一(26)、上臂驅動保護電路二(32)、上臂驅動保護電路三(38)、下臂驅動保護電路一(28)、下臂驅動保護電路二(34)、下臂驅動保護電路三(40)。
