本發明屬于柔性熱電薄膜材料制備，具體涉及一種pedot:pss熱電復合薄膜及其制備方法和應用。

背景技術：

1、熱電材料是一種能夠?qū)崮苤苯愚D(zhuǎn)換為電能的半導體材料。聚（3,4-乙烯二氧噻吩）：聚（苯乙烯磺酸）（pedot:pss）等聚合物半導體材料具有本征低熱導率、低成本和高機械柔性的優點，因此在柔性熱電材料領域被廣泛研究。由于聚合物的本征熱導率較低，故其熱電性能通常用功率因子（ pf）來評估： pf= σs2， σ和 s分別為電導率和塞貝克系數。由于pedot:pss存在本征低 σ和低 s的問題，導致pedot:pss半導體熱電薄膜的本征 pf較低。

2、復合無機第二相是提升pedot:pss熱電性能的常用策略，兩相界面處產生的能量過濾效應通常可以提升功率因子，即在界面處過濾低能載流子，允許高能載流子穿過兩相界面，因此，通過選取具有合適功函數的無機復合相可以調控 σ和 s，進而優化熱電性能。然而熱電復合材料中的能量過濾效應仍然無法解耦 σ和 s，即一個參數的提升是以另一個參數不同程度的降低為代價，通過兩個參數的平衡優化，最終達到較高的功率因子。光照經常被應用于提高半導體材料的電子性能，但目前采用可見光或紫外光光照均無法有效解耦熱電復合材料的 σ和 s兩個參數（j.?appl.?phys.?114(17)?(2013)，nano?energy?49?(2018)，j.mater.?chem.?a?10(2)?(2022)，j.?mater.?chem.?a?9(31)?(2021)），并且上述文獻還存在復合相含量過高導致難以分散、制備方法復雜、光照波段有限（可見光或紫外光）導致實際應用受限等問題。

3、針對pedot:pss熱電復合薄膜中電導率（ σ）和塞貝克系數（ s）的強耦合難題，需要找到一種新的制備方法，以實現pedot:pss熱電復合薄膜中電導率與塞貝克系數的解耦。

技術實現思路

1、為了克服上述現有技術的缺點，本發明的目的在于提供一種pedot:pss熱電復合薄膜及其制備方法和應用，以解決pedot:pss熱電復合薄膜中電導率與塞貝克系數的強耦合問題，即在不影響電導率的情況下提高塞貝克系數的技術問題。

2、為了達到上述目的，本發明采用以下技術方案予以實現：

3、本發明公開了一種pedot:pss熱電復合薄膜的制備方法，包括以下步驟：

4、1）將sncl2·h2o顆粒溶于第一份蒸餾水中，進行第一次攪拌，后加入片狀naoh，進行第二次攪拌，水熱反應后，離心洗滌，經第一次干燥后，制得sno2納米片；

5、2）將極性溶劑、sno2納米片和第二份蒸餾水依次加入至pedot:pss水溶液中，經第三次攪拌和振蕩后，得到pedot:pss混合液，將pedot:pss混合液滴加在基底上，經第二次干燥后，得到pedot:pss復合薄膜；

6、3）將pedot:pss復合薄膜置于熱板上，在pedot:pss復合薄膜兩端分別放置金屬絲，在金屬絲和pedot:pss復合薄膜的接觸處滴加導電銀膠，加熱后，導電銀膠固化，金屬絲和pedot:pss復合薄膜連接，經模擬太陽光照射后，得到pedot:pss熱電復合薄膜；

7、pedot:pss熱電復合薄膜的 σ和 s解耦， s增加而 σ下降小于2?%。

8、優選地，步驟1）中，sncl2·h2o顆粒、第一份蒸餾水和片狀naoh的用量比為（0.1~1）g：（10~100）ml：（0.02~1）g。

9、優選地，步驟1）中，第一次攪拌的速率為500~1000?rpm，第一次攪拌的時間為10~60?min；第二次攪拌的速率為500~1000?rpm，第二次攪拌的時間為20~60?min。

10、優選地，步驟1）中，水熱反應的溫度為100~200?°c，水熱反應的時間為12~36?h；

11、離心洗滌的條件為：采用蒸餾水和無水乙醇分別進行數次離心洗滌；

12、第一次干燥的溫度為30~60?°c，第一次干燥的時間為12~24?h。

13、優選地，步驟2）中，pedot:pss水溶液與第二份蒸餾水的體積比為1:（1~5）；極性溶劑的體積分?jǐn)?shù)為1~6?vol%；極性溶劑為dmso、乙醇、甲醇或乙二醇；sno2納米片的質量分?jǐn)?shù)為0~1?wt%。

14、優選地，步驟2）中，第三次攪拌的速率為500~1000?rpm，第三次攪拌的時間為10~36?h；

15、振蕩的速率為800~4000?rpm，振蕩的時間為1~3?h。

16、優選地，步驟2）中，基底為玻璃片，玻璃片經預先清洗后，依次使用丙酮和異丙醇浸泡后超聲15?min；滴加在玻璃片上的pedot:pss混合液含量為200-1000?μl；

17、第二次干燥的溫度為30~80?°c，第二次干燥的時間為5~24?h。

18、優選地，步驟3）中，金屬絲為銅絲、銀絲或鐵絲；

19、導電銀膠固化的溫度為80~150?°c；

20、模擬太陽光照射的功率為100~600?w，時間為100~500?s。

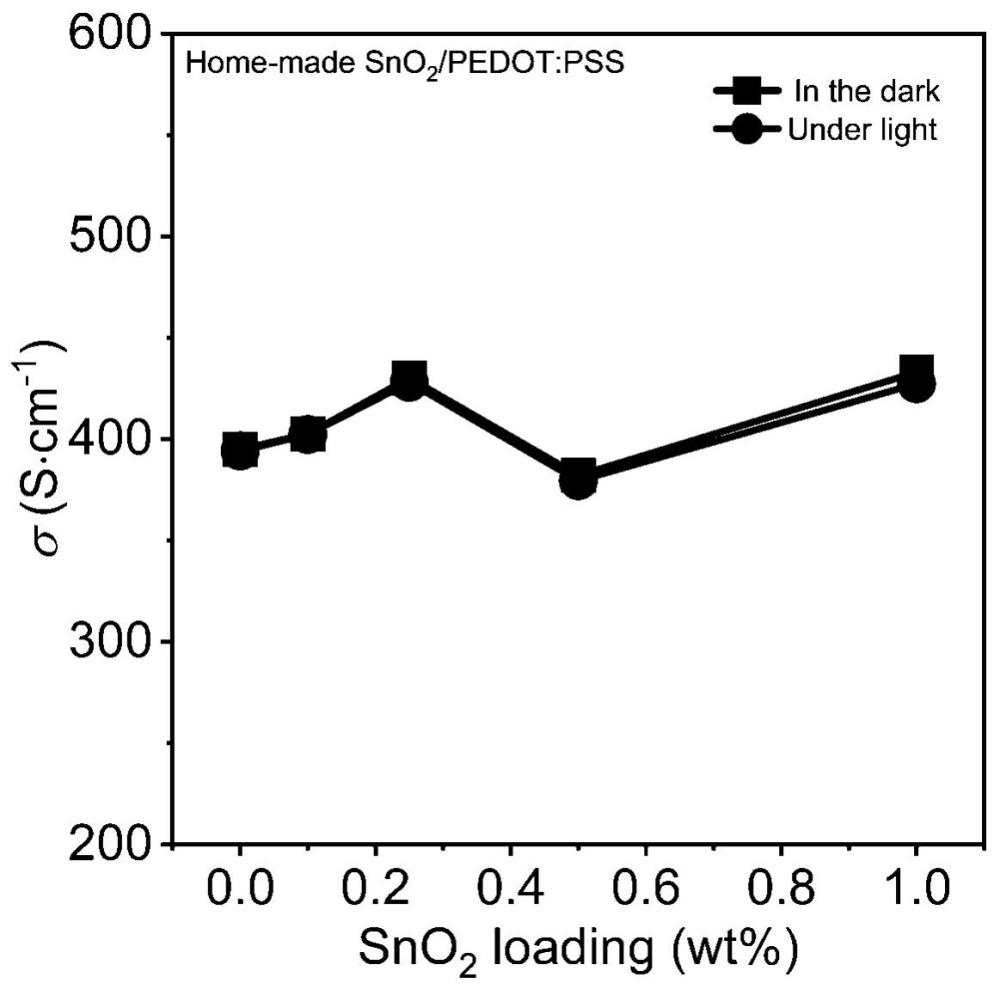

21、本發明還公開了一種pedot:pss熱電復合薄膜，采用上述的制備方法制得；當sno2納米片的質量百分含量為0~1?wt%時，pedot:pss熱電復合薄膜的塞貝克系數為13.3~65.30μv·k-1，電導率為379.5~428?s·cm-1，功率因子為7~182.5?μw·m-1·k-2。

22、本發明還公開了上述的制備方法制得的pedot:pss熱電復合薄膜在半導體熱電器件、溫度傳感器和可穿戴電子設備中的應用。

23、與現有技術相比，本發明具有以下有益效果：

24、本發明公開了一種pedot:pss熱電復合薄膜及其制備方法和應用，本發明采用超低含量納米級sno2與pedot:pss復合，無機復合相的超低含量能夠保證其分散的均勻性，相比微米級sno2，納米級sno2具有更小的帶隙，在模擬太陽光照射下，電子更容易從價帶躍遷到導電。此外，納米級sno2的導帶高于pedot:pss的費米能級，?sno2納米片中的電子可以快速轉移到pedot:pss中，導致pedot:pss得電子脫摻雜，因此塞貝克系數大幅增加，同時在這一過程中復合薄膜的電導率下降不到2?%，因此實現了電導率和塞貝克系數的解耦，大幅優化了pedot:pss熱電復合薄膜的功率因子。具體的，首先通過水熱法制備出所需的sno2納米片，納米級別的sno2在pedot:pss溶液中的分散性更好，有利于制備出更均勻更穩定的復合薄膜。采用超低含量的納米級sno2直接與pedot:pss進行復合，sno2納米片在pedot:pss溶液中能夠很好的分散，形成單層pedot:pss熱電復合薄膜。該制備方法簡便，在模擬太陽光照射下，pedot:pss熱電復合薄膜 s增加，而 σ下降不到2?%，真正實現了 σ和 s的解耦。本發明在不影響電導率的情況下提高有機熱電薄膜的塞貝克系數。在模擬太陽光照射下，復合薄膜的塞貝克系數顯著增加，而電導率 σ保持不變。事實上由于 σ和 s之間存在強耦合關系，在優化過程中總是呈現出一個參數降低另一個參數升高的趨勢，導致pedot:pss熱電復合薄膜的 pf優化較為困難。而本發明則成功克服了這一難題，實現了 σ和 s的有效解耦，這一特性對于熱電材料的應用尤為重要。

25、進一步地，相比于其他工作，本發明中優選使用的是超低含量的納米級別的sno2納米片，含量在0.1~1wt%之間，在pedot:pss溶液中能夠很好的分散。sno2納米片可替換為其他與sno2的能帶結構或帶隙相近的納米尺度的氧化物或其他化合物。

26、進一步地，對混合溶液進行攪拌和劇烈振蕩，有利于sno2納米片和pedot:pss溶液充分混合。

27、進一步地，在低溫30~80?°c下進行干燥，有利于薄膜的成型以及增加薄膜和玻璃片之前的附著力。

28、進一步地，使用的是光源是模擬太陽光光源，適應性更加廣泛。

29、本發明還公開了上述制備方法制得的pedot:pss熱電復合薄膜；當sno2納米片的質量百分含量為0~1?wt%時，pedot:pss熱電復合薄膜的塞貝克系數為13.3~65.30?μv·k-1，電導率為379.5~428?s·cm-1，功率因子為7~182.5?μw·m-1·k-2。當sno2納米片含量為0.25wt%時，將pedot:pss熱電復合薄膜置于模擬太陽光下，pedot:pss熱電復合薄膜的塞貝克系數最高可達65.30?μv·k-1，功率因子為182.5?μw·m-1·k-2。通過使用模擬太陽光照射pedot:pss熱電復合薄膜， s增加而 σ下降不到2?%，實現了 σ和 s的解耦，這對于利用光照來提高和控制熱電材料的功率因子具有重要的理論和實際意義。
