本申請實施例涉及集成電路，尤其涉及一種校準方法、裝置、系統以及計算機程序產品。

背景技術：

1、模數轉換器（analog-to-digital?converter，adc）是一種將連續時間和連續幅度信號（即模擬信號）轉換為離散時間和離散幅度信號（即數字信號）的系統。然而，在adc的使用過程中，adc的輸出信號可能會受到外界干擾、噪聲等因素的影響，導致adc輸出信號的實際值和理論值存在偏差。這種偏差會影響adc所應用產品的精確度，不利于產品的使用。

2、因此，如何對adc輸出信號的偏差進行校準十分重要。

技術實現思路

1、本申請?zhí)峁┮环N校準方法、裝置、系統以及計算機程序產品，能夠?qū)dc輸出信號的偏差進行校準，提升adc所應用產品的精確度。

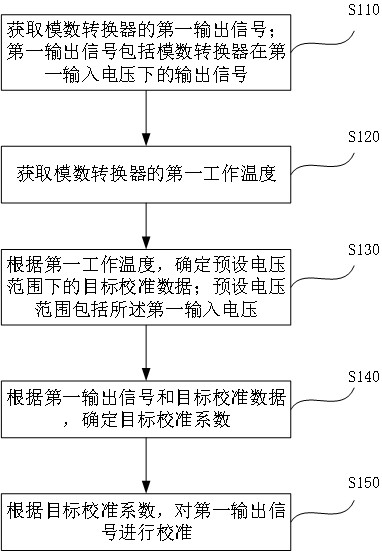

2、第一方面，提供一種校準方法，應用于模數轉換器。該校準方法包括：

3、獲取模數轉換器的第一輸出信號；第一輸出信號包括模數轉換器在第一輸入電壓下的輸出信號；

4、獲取模數轉換器的第一工作溫度；

5、根據第一工作溫度，確定預設電壓范圍下的目標校準數據；預設電壓范圍包括第一輸入電壓；

6、根據第一輸出信號和目標校準數據，確定目標校準系數；

7、根據目標校準系數，對第一輸出信號進行校準。

8、在一種實現中，目標校準數據包括預設工作溫度對應的校準數據；根據第一工作溫度，確定目標校準數據，包括：

9、當?shù)谝还ぷ鳒囟扰c預設工作溫度匹配時，根據第一工作溫度索引確定目標校準數據。

10、在一種實現中，目標校準數據基于預設工作溫度下的第二輸出信號、第三輸出信號、第一校準系數和第二校準系數確定；

11、第二輸出信號包括模數轉換器在第二輸入電壓下的輸出信號，第三輸出信號包括模數轉換器在第三輸入電壓下的輸出信號；預設電壓范圍包括第二輸入電壓和第三輸入電壓且第二輸入電壓小于第三輸入電壓；

12、第一校準系數用于指示第二輸出信號和第四輸出信號之間的偏差；第四輸出信號包括模數轉換器在第二輸入電壓下的理想輸出信號；

13、第二校準系數用于指示第三輸出信號和第五輸出信號之間的偏差；第五輸出信號包括模數轉換器在第三輸入電壓下的理想輸出信號。

14、在一種實現中，第二輸入電壓包括模數轉換器的下限輸入電壓；第三輸入電壓包括模數轉換器的上限輸入電壓。

15、在一種實現中，根據第一工作溫度，確定目標校準數據，包括：

16、當?shù)谝还ぷ鳒囟扰c預設工作溫度不匹配時，根據第一工作溫度，確定第一溫度范圍；

17、根據第一溫度范圍，索引確定目標校準數據。

18、在一種實現中，目標校準數據基于第二工作溫度、第三工作溫度、第一校準數據和第二校準數據確定，

19、第二工作溫度包括第一溫度范圍的下限溫度，第三工作溫度包括第一溫度范圍的上限溫度；

20、第一校準數據包括第二工作溫度對應的校準數據；

21、第二校準數據包括第三工作溫度對應的校準數據。

22、在一種實現中，第一校準數據基于第二工作溫度下的第二輸出信號、第三輸出信號、第一校準系數和第二校準系數確定；

23、第二校準數據基于第三工作溫度下的第二輸出信號、第三輸出信號、第一校準系數和第二校準系數確定；

24、第二輸出信號包括模數轉換器在第二輸入電壓下的輸出信號，第三輸出信號包括模數轉換器在第三輸入電壓下的輸出信號；

25、第一校準系數用于指示第二輸出信號和第四輸出信號之間的偏差；第四輸出信號包括模數轉換器在第二輸入電壓下的理想輸出信號；

26、第二校準系數用于指示第三輸出信號和第五輸出信號之間的偏差；第五輸出信號包括模數轉換器在第三輸入電壓下的理想輸出信號。

27、第二方面，提供一種校準裝置，應用于模數轉換器。該校準裝置包括：

28、第一接口電路，被配置為接收模數轉換器的第一輸出信號；

29、第二接口電路，被配置為接收模數轉換器的第一工作溫度；

30、處理電路，耦接第一接口電路和第二接口電路，被配置為執行以上第一方面或第一方面的任一種實現的校準方法。

31、第三方面，提供一種校準系統，應用于模數轉換器。該校準系統包括：

32、存儲單元，被配置為存儲目標校準數據；

33、以上第三方面提供的校準裝置，耦接存儲單元，被配置為對模數轉換器的第一輸出信號進行校準。

34、第四方面，提供一種計算機程序產品，包括指令，其中，所述指令在被處理器執行時，以上第一方面或第一方面的任一種實現的校準方法被執行。

35、本申請與現有技術相比至少存在以下一項技術效果：

36、（1）本申請可以在adc的特定輸入范圍內，根據不同工作溫度匹配對應的目標校準數據，從而可以直接確定當前工作溫度下的目標校準系數，通過目標校準系數可以對adc輸出信號的偏差進行校準。即使adc的當前工作溫度或輸入電壓發生變化，也能夠準確進行校準。如此，在特定的輸入范圍和溫度范圍下進行校準，能夠減少溫度和輸入電壓變化對基準電壓源或器件的影響，提升了校準的準確性，提升了模數轉換器所應用產品的精確度。

37、（2）本申請?jiān)谀繕?biāo)校準數據的基礎上，僅通過adc當前的實際輸出（第一輸出信號）和當前工作溫度（第一工作溫度）就可以實現校準，而不用進行額外的、復雜的校準操作，過程簡便且更加易于實現，可以優化校準流程、提升校準效率。

技術特征：

1.一種校準方法，其特征在于，應用于模數轉換器，所述校準方法包括：

2.根據權利要求1所述的校準方法，其特征在于，所述目標校準數據包括預設工作溫度對應的校準數據；所述根據所述第一工作溫度，確定目標校準數據，包括：

3.根據權利要求2所述的校準方法，其特征在于，所述目標校準數據基于所述預設工作溫度下的第二輸出信號、第三輸出信號、第一校準系數和第二校準系數確定；

4.根據權利要求3所述的校準方法，其特征在于，所述第二輸入電壓包括所述模數轉換器的下限輸入電壓；所述第三輸入電壓包括所述模數轉換器的上限輸入電壓。

5.根據權利要求3所述的校準方法，其特征在于，所述根據所述第一工作溫度，確定目標校準數據，包括：

6.根據權利要求5所述的校準方法，其特征在于，所述目標校準數據基于第二工作溫度、第三工作溫度、第一校準數據和第二校準數據確定，

7.根據權利要求6所述的校準方法，其特征在于，

8.一種校準裝置，其特征在于，應用于模數轉換器，所述校準裝置包括：

9.一種校準系統，其特征在于，應用于模數轉換器，所述校準系統包括：

10.一種計算機程序產品，其特征在于，包括指令，其中，所述指令在被處理器執行時，如權利要求1-7任一項所述的校準方法被執行。

技術總結
本申請?zhí)峁┮环N校準方法、裝置、系統以及計算機程序產品。該校準方法包括：獲取模數轉換器的第一輸出信號；第一輸出信號包括模數轉換器在第一輸入電壓下的輸出信號；獲取模數轉換器的第一工作溫度；根據第一工作溫度，確定預設電壓范圍下的目標校準數據；預設電壓范圍包括第一輸入電壓；根據第一輸出信號和目標校準數據，確定目標校準系數；根據目標校準系數，對第一輸出信號進行校準。本申請可以在模數轉換器的特定輸入范圍內，根據不同工作溫度匹配對應的目標校準數據，從而可以直接確定當前工作溫度下的目標校準系數，能夠?qū)δ?shù)轉換器輸出信號的偏差進行校準，提升模數轉換器所應用產品的精確度，且校準過程簡單易于實現。

技術研發人員：張開禮,方亞平
受保護的技術使用者：芯科集成電路（蘇州）有限公司
技術研發日：
技術公布日：2025/4/24
