本發明涉及通風系統，具體涉及一種信息機房防煙與通風一體化裝置。

背景技術：

1、信息機房作為各類信息系統的核心場所，承載著大量的電子設備，防煙與通風系統是信息機房環境控制的關鍵部分，直接影響著機房?jī)?nèi)設備的正常運行和人員的生命安全。信息機房?jī)?nèi)的電子設備在運行過程中會產生大量熱量，需要有效的通風系統來維持適宜的溫度和濕度環境。同時，一旦發生火災等緊急情況，又需要及時排除煙霧，防止煙霧擴散對設備和人員造成損害。

2、傳統的防煙和通風系統獨立設計，需要各自的管道、設備和控制線路。這導致機房?jī)?nèi)管道縱橫交錯，占用了大量寶貴的空間。

3、在當前信息機房的建設當中，防煙和通風系統往往是基于整個機房的尺度進行統一規劃與構建的。當機房中的某個電子設備因短路、過載等原因引發火災時，產生的煙霧和熱量會迅速在機房?jī)?nèi)擴散。由于現有的防煙和通風系統缺乏針對單個設備或局部區域的精準控制能力，無法及時將發生火災的電子設備與正常運行的電子設備隔離開來。煙霧會隨著通風氣流蔓延到機房的各個角落，不僅會對周邊的電子設備造成腐蝕和損壞，影響其正常運行和使用壽命，還可能導致其他設備因吸入煙霧中的有害物質而出現故障，甚至引發連鎖反應，造成更大范圍的設備損壞和數據丟失。

4、因此，需要研發和應用能夠?qū)崿F(xiàn)局部隔離和精準控制的新型防煙與通風一體化系統。

技術實現思路

1、針對現有技術的不足，本發明提供了一種信息機房防煙與通風一體化裝置以解決上述問題。

2、本發明提供如下技術方案：

3、一種信息機房防煙與通風一體化裝置，包括一一對應設置在電子設備正上方的換氣組件；

4、所述換氣組件包括：

5、上頂板和下底框，所述上頂板和下底框之間連接有氣囊，所述氣囊展開時將下方對應的電子設備包圍在內；

6、所述上頂板上設置有出風管道、下第一管、下第二管、進風端口和出風端口，所述出風管道內置有軸流風機；

7、所述下第一管一端與氣囊的進風口連接，所述下第二管一端與氣囊的出風口連接；

8、轉向組件，所述轉向組件至少具有兩種模式；第一種模式時控制出風管道和進風端口連通，下第一管、下第二管和出風端口閉合；第二種模式時控制出風管道和下第一管連通、下第二管和出風端口連通、以及進風端口閉合。

9、優選的，所述上頂板底壁開設有與下底框相適配的凹槽，常態下所述氣囊折疊收納在凹槽內。

10、優選的，所述轉向組件包括閥體、以及在閥體內滑動的閥芯，所述閥芯上開設有u型結構的第二通道、以及直通結構的第一通道；

11、第一種模式時出風管道和進風端口通過第二通道連通；

12、第二種模式時出風管道和下第一管通過第一通道連通，下第二管和出風端口通過第二通道連通。

13、優選的，所述閥體和閥芯之間設置有復位彈簧，復位彈簧推動閥芯趨向移動至第一種模式。

14、優選的，所述下第一管和外部的正壓氣源連接，所述下第一管通過輸氣管與閥體內腔連通，所述輸氣管上安裝有單向閥。

15、優選的，所述氣囊內腔形成從進風口向出風口延伸的蛇形氣路通道。

16、優選的，蛇形氣路通道內置有吸附組件。

17、優選的，所述吸附組件包括空心結構的記憶海綿體、以及設置在記憶海綿體內側壁的活性炭層，所述記憶海綿體受熱展開后與蛇形氣路通道相適配。

18、優選的，所述吸附組件還包括活動置于記憶海綿體內腔的活動球體。

19、優選的，所述記憶海綿體內外側壁的活性炭層設置有兩組以上，且相鄰兩活性炭層之間留有間隙；

20、所述活動球體內置有活性炭粉，所述活動球體側壁開設有缺口，缺口處設置有微穿孔膜。

21、本發明具有如下有益技術效果：

22、本發明在常態下通過軸流風機和和出風管道配合對電子設備進行正向吹氣通風；

23、當某個電子設備發生火災時，外部的正壓氣源控制對應的氣囊展開，展開后的氣囊將該電子設備局部區域包圍并與周?chē)綦x，阻擋火勢向周邊正常設備區域蔓延。同時，通過軸流風機反向吸氣將煙霧吸走，阻止煙霧向周邊正常設備區域蔓延。

24、記憶海綿體常態下體型較小不會阻擋氣流在氣囊的蛇形氣路通道內快速流動，從而不會妨礙氣囊的快速展開；而在氣囊展開后，蛇形氣路通道內流動帶有溫度的煙霧后，記憶海綿體受熱展開，展開后的記憶海綿通過其上的活性炭層對煙霧進行過濾。

技術特征：

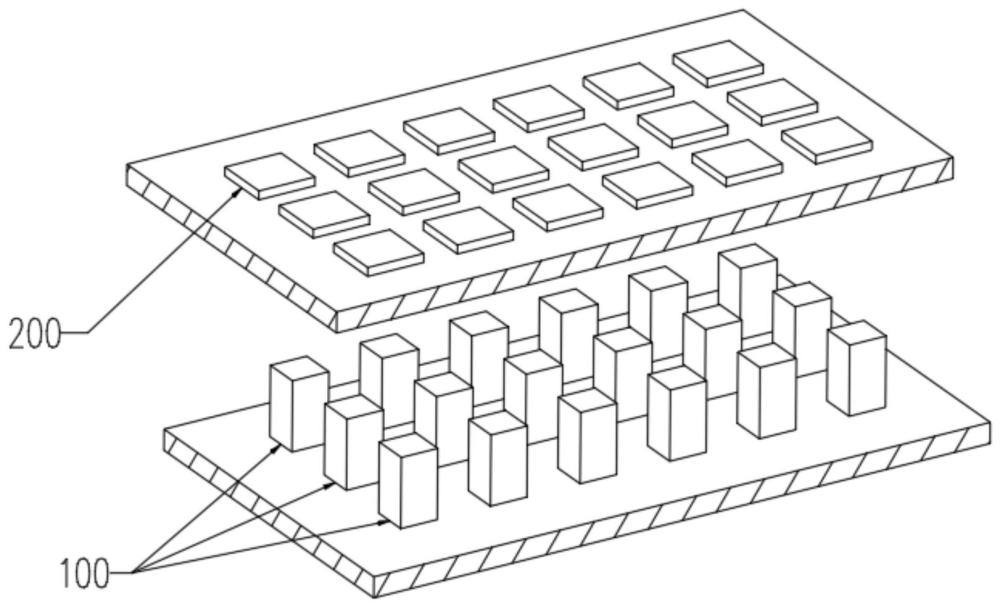

1.一種信息機房防煙與通風一體化裝置，其特征在于：包括一一對應設置在電子設備（100）正上方的換氣組件（200）；

2.根據權利要求1所述的一種信息機房防煙與通風一體化裝置，其特征在于，所述上頂板（1）底壁開設有與下底框（2）相適配的凹槽，常態下所述氣囊（6）折疊收納在凹槽內。

3.根據權利要求1所述的一種信息機房防煙與通風一體化裝置，其特征在于，所述轉向組件（7）包括閥體（71）、以及在閥體（71）內滑動的閥芯（74），所述閥芯（74）上開設有u型結構的第二通道（742）、以及直通結構的第一通道（741）；

4.根據權利要求3所述的一種信息機房防煙與通風一體化裝置，其特征在于，所述閥體（71）和閥芯（74）之間設置有復位彈簧（75），復位彈簧（75）推動閥芯（74）趨向移動至第一種模式。

5.根據權利要求4所述的一種信息機房防煙與通風一體化裝置，其特征在于，所述下第一管（4）和外部的正壓氣源連接，所述下第一管（4）通過輸氣管（32）與閥體（71）內腔連通，所述輸氣管（32）上安裝有單向閥（33）。

6.根據權利要求1所述的一種信息機房防煙與通風一體化裝置，其特征在于，所述氣囊（6）內腔形成從進風口（61）向出風口（62）延伸的蛇形氣路通道。

7.根據權利要求6所述的一種信息機房防煙與通風一體化裝置，其特征在于，蛇形氣路通道內置有吸附組件（8），所述吸附組件（8）包括空心結構的記憶海綿體（81）、以及設置在記憶海綿體（81）內側壁的活性炭層（82），所述記憶海綿體（81）受熱展開后與蛇形氣路通道相適配。

8.根據權利要求7所述的一種信息機房防煙與通風一體化裝置，其特征在于，所述吸附組件（8）還包括活動置于記憶海綿體（81）內腔的活動球體（83）。

9.根據權利要求8所述的一種信息機房防煙與通風一體化裝置，其特征在于，所述記憶海綿體（81）內外側壁的活性炭層（82）設置有兩組以上，且相鄰兩活性炭層（82）之間留有間隙。

10.根據權利要求9所述的一種信息機房防煙與通風一體化裝置，其特征在于，所述活動球體（83）內置有活性炭粉，所述活動球體（83）側壁開設有缺口，缺口處設置有微穿孔膜（831）。

技術總結
本發明涉及一種信息機房防煙與通風一體化裝置，包括一一對應設置在電子設備正上方的換氣組件；換氣組件包括上頂板、下底框和轉向組件，上頂板和下底框之間連接有氣囊，轉向組件至少具有兩種模式；本發明在常態下通過軸流風機和和出風管道配合對電子設備進行正向吹氣通風；當某個電子設備發生火災時，外部的正壓氣源控制對應的氣囊展開，展開后的氣囊將該電子設備局部區域包圍并與周?chē)綦x，阻擋火勢向周邊正常設備區域蔓延。同時，通過軸流風機反向吸氣將煙霧吸走，阻止煙霧向周邊正常設備區域蔓延。

技術研發人員：黃穎志,范偉康,鄧春桓,羅琰,陳志慧,華敏,羅建紅,練宇琛,蘭淑秀,施心心,黃靜,邱平雄,林福興
受保護的技術使用者：國網福建省電力有限公司龍巖供電公司
技術研發日：
技術公布日：2025/4/24
