本發明的實施例涉及通信領域，尤其涉及一種子幀調度方法及設備。

背景技術：

第三代合作伙伴計劃(英文縮寫：3GPP，英文全稱：The 3rd Generation Partnership Project)長期演進(英文縮寫：LTE，英文全稱：Long Term Evolution)系統中，包含時分雙工(英文縮寫：TDD，英文全稱：Time Division Duplexing)和頻分雙工(英文縮寫：FDD，英文全稱：Frequency Division Duplexing)兩種工作模式。LTE TDD模式下上下行工作于同一頻率，彼此之間采用一定保護時間予以分離，并且該模式下不需要分配對稱頻段的頻率，可以充分利用零散的頻譜資源。該工作模式下通過調整上下行時隙配比，可以靈活地支持對稱和不對稱業務數據傳輸。

LTE系統中在TDD模式下，存在上行鏈路(英文縮寫：UL，英文全稱：up link)的子幀數多于下行鏈路(英文縮寫：DL，英文全稱：down link)子幀數的情況，例如：UL/DL配比為6:4。此時，存在通過一個DL下行子幀中發送的DCI調度兩個UL上行子幀的情況。示例性的，當前幀結構中存在#0-9子幀共10個子幀，其中#0、#1、#5和#6子幀為下行子幀可以發送上行DCI調度上行子幀，其余為上行子幀。當前的調度方案是采用當前下行子幀加擾碼k的方式調度上行子幀，即如果當前下行子幀為n，那么，他將調度n+k的上行子幀。由于下行子幀的數量少于上行子幀，顯然，不能完全調度所有的上行子幀。因此，LTE中在上行DCI中增加了UL INDEX(標識)域，INDEX域由兩bit表示，分別為MSB(英文全稱：Most Significant Bit，中文：最高加權位)和LSB(英文全稱：least significant bit，中文：最低加權位)。LTE協議中規定的調度規則如下：

當MSB為1，那么，DCI調度的是n+k的上行子幀；

當LSB為1，那么，DCI調度的是n+7的上行子幀；

如果MSB和LSB均被設置為1時，那么，則同時調度n+k和n+7的上行子幀。

根據上述規定，示例性的，TDD中配置DL子幀0對應的k為4，DL子幀1對應的k為6時，DL子幀0可以調度UL子幀4和7，DL子幀1可以調度UL子幀7和8。

LTE中DCI中指示調度上行子幀的新傳或者重傳的指示NDI域只有1bit，如果此時UL子幀4和UL子幀8的反饋結果均為NACK(不確定)，而UL子幀7的反饋結果為ACK(確定)，那么，此時，無法同時進行調度；或者，子幀7也按NACK進行反饋，會浪費資源，降低吞吐量。因此，上述方法只適應于特定的UL/DL時隙配比。

技術實現要素：

本發明的實施例提供一種子幀調度方法及設備，能夠提高子幀調度對UL/DL時隙配比的兼容性。

第一方面，提供一種子幀調度方法，包括：

第一設備向第二設備發送至少一個第一類子幀，所述至少一個第一類子幀中配置有所述至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；

接收所述第二設備根據所述調度信息發送的第二類子幀。

上述方案中第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；從而使得第二設備接收到第一設備發送至少一個第一類子幀后，根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

結合第一方面，在第一種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的新數據指示NDI域位圖，其中每一個第二類子幀對應所述NDI域位圖中的1比特，所述NDI域位圖中的1比特用于指示對應的第二類子幀執行第一類操作或第二類操作。

結合第一方面，在第二種可能的實現方式中，任一所述第一類子幀中配置有第一預設數量的第二類子幀的第一調度信息和/或第二預設數量的第二類子幀的第二調度信息；

所述第一調度信息包含對應第一預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第二調度信息包含對應第二預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第一調度信息還包括對應所述第一預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作；

所述第二調度信息還包括對應所述第二預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第二類操作。

結合第一方面，在第三種可能的實現方式中，任一所述第一類子幀中配置有n個調度信息，所述n等于所述預設數量；

其中，每個所述調度信息中配置有一個第二類子幀的子幀號；

每個所述調度信息還包括對應的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

結合第一方面，在第四種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；

所述調度信息還包括對應所述預設數量的第二類子幀的新數據指示NDI域位圖，用于指示對應的第二類子幀執行第一類操作或第二類操作。

結合第一方面或上述任意一種可能的實現方式，在第五種可能的實現方式中，所述第一類子幀和所述第二類子幀用于下行信息傳輸；

或者，

所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸。

結合第一方面或上述任意一種可能的實現方式，在第六種可能的實現方式中，所述第一類子幀和所述第二類子幀為下行子幀；

或者，

所述第一類子幀為下行子幀，所述第二類子幀為上行子幀。

結合第一方面，在第七種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作無定義操作時，所述接收所述第二設備根據所述調度信息發送的第二類子幀之前還包括：

向所述第二設備發送物理混合自動重傳指示信道PHICH指示；

所述接收所述第二設備根據所述調度信息發送的第二類子幀，包括：接收所述第二設備根據所述調度信息和所述PHICH指示發送的第二類子幀。

結合第一方面的第七種可能的實現方式，在第八種可能的實現方式中，所述第一類子幀為下行子幀，所述第二類子幀為上行子幀。

結合第一方面，在第九種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作無定義操作時，所述接收所述第二設備根據所述調度信息發送的第二類子幀后，所述方法還包括：

根據對所述第二類子幀的解調結果確定所述第二類子幀為第一類操作或第二類操作的子幀。

結合第一方面的第九種可能的實現方式，在第十種可能的實現方式中，所述第一類子幀為下行子幀，所述第二類子幀為下行子幀。

結合第一方面，在第十一種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作為無定義操作時，所述接收所述第二設備根據所述調度信息發送的第二類子幀之前還包括：

向所述第二設備發送物理混合自動重傳指示信道PHICH指示；

所述接收所述第二設備根據所述調度信息發送的第二類子幀，包括：接收所述第二設備根據所述調度信息和所述PHICH指示發送的第二類子幀。

結合第一方面，在第十二種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作為無定義操作時，所述接收所述第二設備根據所述調度信息發送的第二類子幀后，所述方法還包括：

根據對所述第二類子幀的解調結果確定所述第二類子幀為第一類操作或第二類操作的子幀。

結合第一方面或上述任意一種可能的實現方式，在第十三種可能的實現方式中，所述調度信息包括以下至少一種：系統消息、無線資源控制RRC消息、下行控制信息DCI。

第二方面，一種子幀調度方法，

第二設備接收第一設備發送至少一個第一類子幀，所述至少一個第一類子幀中配置有所述至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；

根據所述調度信息向所述第一設備發送第二類子幀。

在上述方案中由于第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；因此第二設備接收到第一設備發送至少一個第一類子幀后，能夠根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

結合第二方面，在第一種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域位圖，其中每一個第二類子幀對應所述NDI域位圖中的1比特，所述NDI域位圖中的1比特用于指示對應的第二類子幀執行第一類操作或第二類操作。

結合第二方面，在第二種可能的實現方式中，任一所述第一類子幀中配置有第一預設數量的第二類子幀的第一調度信息和/或第二預設數量的第二類子幀的第二調度信息；

所述第一調度信息包含對應第一預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第二調度信息包含對應第二預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第一調度信息還包括對應所述第一預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作；

所述第二調度信息還包括對應所述第二預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第二類操作。

結合第二方面，在第三種可能的實現方式中，任一所述第一類子幀中配置有n個調度信息，所述n等于所述預設數量；

其中，每個所述調度信息中配置有一個第二類子幀的子幀號；

每個所述調度信息還包括對應的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

結合第二方面，在第四種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；

所述調度信息還包括對應所述預設數量的第二類子幀的新數據指示NDI域位圖，用于指示對應的第二類子幀執行第一類操作或第二類操作。

結合第二方面或第二方面中任意一種可能的實現方式，在第五種可能的實現方式中，所述第一類子幀和所述第二類子幀用于下行信息傳輸；

或者，

所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸。

結合第二方面或第二方面中任意一種可能的實現方式，在第六種可能的實現方式中，所述第一類子幀和所述第二類子幀為下行子幀；

或者，

所述第一類子幀為下行子幀，所述第二類子幀為上行子幀。

結合第二方面，在第七種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀用于上行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作無定義操作時，所述接收所述第二設備根據所述調度信息發送的第二類子幀之前還包括：

接收所述第一設備發送的PHICH指示；

所述根據所述調度信息向所述第一設備發送第二類子幀，包括：

根據所述調度信息和所述PHICH指示向所述第一設備發送第二類子幀。

結合第二方面的第七種可能的實現方式中，在第八種可能的實現方式中，所述第一類子幀為下行子幀，所述第二類子幀為上行子幀。

結合第二方面，在第九種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀為用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

結合第二方面的第九種可能的實現方式中，在第十種可能的實現方式中，所述第一類子幀為下行子幀，所述第二類子幀為下行子幀。

結合第二方面，在第十一種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作為無定義操作時，所述接收所述第二設備根據所述調度信息發送的第二類子幀之前還包括：

接收所述第一設備發送的PHICH指示；

所述根據所述調度信息向所述第一設備發送第二類子幀，包括：

根據所述調度信息和所述PHICH指示向所述第一設備發送第二類子幀。

結合第二方面，在第十二種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的比特值，以及所述預設數量的第二類子幀的起始時序，其中所述預設數量的第二類子幀在所屬幀結構中依次排列；所述第一類子幀為用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

第三方面，提供一種第一設備，包括：

發送單元，用于向第二設備發送至少一個第一類子幀，所述至少一個第一類子幀中配置有所述至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；

接收單元，用于接收所述第二設備根據所述發送單元發送的調度信息發送的第二類子幀。

上述方案中第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；從而使得第二設備接收到第一設備發送至少一個第一類子幀后，根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

結合第三方面，在第一種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的新數據指示NDI域位圖，其中每一個第二類子幀對應所述NDI域位圖中的1比特，所述NDI域位圖中的1比特用于指示對應的第二類子幀執行第一類操作或第二類操作。

結合第三方面，在第二種可能的實現方式中，任一所述第一類子幀中配置有第一預設數量的第二類子幀的第一調度信息和/或第二預設數量的第二類子幀的第二調度信息；

所述第一調度信息包含對應第一預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第二調度信息包含對應第二預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第一調度信息還包括對應所述第一預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作；

所述第二調度信息還包括對應所述第二預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第二類操作。

結合第三方面，在第三種可能的實現方式中，任一所述第一類子幀中配置有n個調度信息，所述n等于所述預設數量；

其中，每個所述調度信息中配置有一個第二類子幀的子幀號；

每個所述調度信息還包括對應的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

結合第三方面，在第四種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；

所述調度信息還包括對應所述預設數量的第二類子幀的新數據指示NDI域位圖，用于指示對應的第二類子幀執行第一類操作或第二類操作。

結合第三方面或第三方面中的任意一種可能的實現方式，在第五種可能的實現方式中，

所述第一類子幀和所述第二類子幀用于下行信息傳輸；

或者，

所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸。

結合第三方面或第三方面中的任意一種可能的實現方式，在第六種可能的實現方式中，所述第一類子幀和所述第二類子幀為下行子幀；

或者，

所述第一類子幀為下行子幀，所述第二類子幀為上行子幀。

結合第三方面，在第七種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述發送單元還用于，向所述第二設備發送物理混合自動重傳指示信道PHICH指示；

所述接收單元具體用于接收所述第二設備根據所述調度信息和所述PHICH指示發送的第二類子幀。

結合第三方面第七種可能的實現方式，在第八種可能的實現方式中，所述第一類子幀為下行子幀，所述第二類子幀為上行子幀。

結合第三方面，在第九種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述第一設備還包括處理單元，用于根據對所述調度信息的解調結果確定所述第二類子幀為第一類操作或第二類操作的子幀。

結合第三方面第九種可能的實現方式，在第十種可能的實現方式中，所述第一類子幀為下行子幀，所述第二類子幀為下行子幀。

結合第三方面，在第十一種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作為無定義操作時，所述發送單元還用于，向所述第二設備發送物理混合自動重傳指示信道PHICH指示；

所述接收單元具體用于接收所述第二設備根據所述調度信息和所述PHICH指示發送的第二類子幀。

結合第三方面，在第十二種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作為無定義操作時，所述第一設備還包括處理單元，用于根據對所述第二類子幀的解調結果確定所述第二類子幀為第一類操作或第二類操作的子幀。

第四方面，提供一種第二設備，包括：

接收單元，用于接收第一設備發送至少一個第一類子幀，所述至少一個第一類子幀中配置有所述至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；

發送單元，用于根據所述接收單元接收的調度信息向所述第一設備發送第二類子幀。

在上述方案中由于第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；因此第二設備接收到第一設備發送至少一個第一類子幀后，能夠根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

結合第四方面，在第一種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域位圖，其中每一個第二類子幀對應所述NDI域位圖中的1比特，所述NDI域位圖中的1比特用于指示對應的第二類子幀執行第一類操作或第二類操作。

結合第四方面，在第二種可能的實現方式中，任一所述第一類子幀中配置有第一預設數量的第二類子幀的第一調度信息和/或第二預設數量的第二類子幀的第二調度信息；

所述第一調度信息包含對應第一預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第二調度信息包含對應第二預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第一調度信息還包括對應所述第一預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作；

所述第二調度信息還包括對應所述第二預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第二類操作。

結合第四方面，在第三種可能的實現方式中，任一所述第一類子幀中配置有n個調度信息，所述n等于所述預設數量；

其中，每個所述調度信息中配置有一個第二類子幀的子幀號；

每個所述調度信息還包括對應的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

結合第四方面，在第四種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；

所述調度信息還包括對應所述預設數量的第二類子幀的新數據指示NDI域位圖，用于指示對應的第二類子幀執行第一類操作或第二類操作。

結合第四方面或第四方面中任意一種可能的實現方式，在第五種可能的實現方式中，

所述第一類子幀和所述第二類子幀用于下行信息傳輸；

或者，

所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸。

結合第四方面或第四方面中任意一種可能的實現方式，在第六種可能的實現方式中，所述第一類子幀和所述第二類子幀為下行子幀；

或者，

所述第一類子幀為下行子幀，所述第二類子幀為上行子幀。

結合第四方面，在第七種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀用于上行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述接收單元，還用于接收所述第一設備發送的PHICH指示；

所述發送單元具體用于根據所述調度信息和所述PHICH指示向所述第一設備發送第二類子幀。

結合第四方面，在第八種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

結合第四方面，在第九種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作為無定義操作時，所述接收單元，還用于接收所述第一設備發送的PHICH指示；

所述發送單元具體用于根據所述調度信息和所述PHICH指示向所述第一設備發送第二類子幀。

結合第四方面，在第十種可能的實現方式中，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的比特值，以及所述預設數量的第二類子幀的起始時序，其中所述預設數量的第二類子幀在所屬幀結構中依次排列；所述第一類子幀為用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

第五方面，提供一種第一設備，包括：處理器、第一接口電路、第二接口電路、存儲器和總線；所述處理器、第一接口電路、第二接口電路、存儲器通過所述總線連接并完成相互間的通信；所述處理器用于執行存儲器中的程序通過第一接口電路執行上述第三方面及第三方面中可能的實現方式中的發送單元的功能，通過第二接口單元執行上述第三方面及第三方面中可能的實現方式中的接收單元的功能。

一種可選方案中，所述處理器還用于執行上述第三方面的第六種可能的實現方式中處理單元的功能。

第六方面，提供一種第二設備，包括：處理器、第一接口電路、第二接口電路、存儲器和總線；所述處理器、第一接口電路、第二接口電路、存儲器通過所述總線連接并完成相互間的通信；所述處理器用于執行存儲其中的程序通過第一接口電路用于執行上述第四方面及第四方面中可能的實現方式中的接收單元的功能，第二接口單元用于執行上述第四方面及第四方面中可能的實現方式中的發送單元的功能。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明的實施例提供的一種通信系統的結構示意圖；

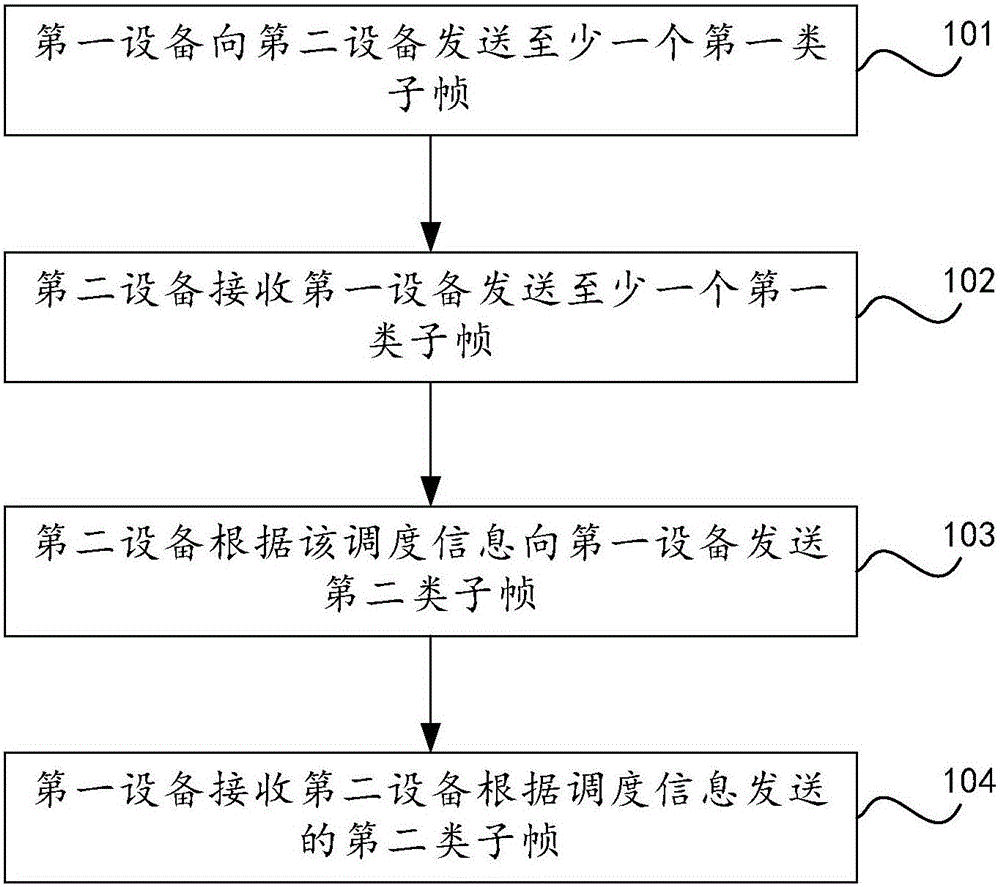

圖2為本發明的實施例提供的一種子幀調度方法的流程示意圖；

圖3為本發明的另一實施例提供的一種子幀調度方法的流程示意圖；

圖4為本發明如圖3所示的實施例提供的一種調度信息的結構示意圖；

圖5為本發明如圖3所示的實施例提供的另一種調度信息的結構示意圖；

圖6為本發明的又一實施例提供的一種子幀調度方法的流程示意圖；

圖7為本發明如圖6所示的實施例提供的一種調度信息的結構示意圖；

圖8為本發明如圖6所示的實施例提供的另一種調度信息的結構示意圖；

圖9為本發明的又一實施例提供的一種子幀調度方法的流程示意圖；

圖10為本發明如圖9所示的實施例提供的一種調度信息的結構示意圖；

圖11為本發明如圖9所示的實施例提供的另一種調度信息的結構示意圖；

圖12為本發明的再一實施例提供的一種子幀調度方法的流程示意圖；

圖13為本發明如圖12所示的實施例提供的一種調度信息的結構示意圖；

圖14為本發明的另一實施例提供的一種子幀調度方法的流程示意圖；

圖15為本發明如圖14所示的實施例提供的一種調度信息的結構示意圖；

圖16為本發明的又一實施例提供的一種子幀調度方法的流程示意圖；

圖17為本發明的再一實施例提供的一種子幀調度方法的流程示意圖；

圖18為本發明的另一實施例提供的一種子幀調度方法的流程示意圖；

圖19為本發明的實施例提供的一種第一設備的結構示意圖；

圖20為本發明的另一實施例提供的一種第一設備的結構示意圖；

圖21為本發明的實施例提供的一種第二設備的結構示意圖；

圖22為本發明的又一實施例提供的一種第一設備的結構示意圖；

圖23為本發明的另一實施例提供的一種第二設備的結構示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量，由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。以下實施例中“第一”和“第二”僅用于區別，如第一設備和第二設備等。其中，第一設備或第二設備包括基站或用戶設備或者組網中的其他網元設備。再如第一類子幀、第二類子幀。此外，本方案中用到的子幀的子幀類型可以包括：上行子幀類型(表示為“U”，英文uplink)，下行子幀類型(表示為“D”，英文downlink)，特殊子幀類型(表示為“S”，英文：special)。其中，上行子幀類型是指用于上行數據傳輸?shù)淖訋念愋?，下行子幀類型是指用于下行?shù)據傳輸?shù)淖訋愋?，特殊子幀類型是指用于上行?shù)據傳輸和下行數據傳輸?shù)淖訋愋汀＞唧w的，特殊子幀可以包括下行導頻時隙(英文全稱：downlink pilot time slot，簡稱：DwPTS)，主保護時隙(英文全稱：guard period，簡稱：GP)和上行導頻時隙(英文全稱：uplink pilot time slot，簡稱：UpPTS)，其中，DwPTS用于下行同步，GP是保護間隔，用以避免下行和上行之間的干擾，UpPTS用于上行同步。特殊子幀類型可以包括用于在較多符號上進行下行信息傳輸，并在較少符號上進行上行信息傳輸?shù)淖訋念愋?表示為“S1”)，以及在較少符號上進行下行信息傳輸，并在較多符號上進行上行信息傳輸?shù)淖訋念愋?表示為“S2”)。上行信息，包括上行數據，上行控制信息，上行公共信息等；下行信息，包括下行數據，下行控制信息，下行公共信息等。在以下方案中：子幀為用于下行信號傳輸時可以采用：下行子幀、S1子幀，子幀用于上行信號傳輸時可以采用：上行子幀、S2子幀。

本發明的實施例提供的用戶設備(英文全稱：User Equipment，英文縮寫：UE)可以是蜂窩電話、無繩電話、會話啟動協議(英文全稱：Session Initiation Protocol，英文縮寫：SIP)電話、無線本地環路(英文全稱：Wireless Local Loop，英文縮寫：WLL)站、個人數字處理(英文全稱：Personal Digital Assistant，英文縮寫：PDA)、具有無線通信功能的手持設備、車載設備、可穿戴設備、計算設備或連接到無線調制解調器的其它設備。

本發明的實施例提供的基站可以是指接入網中在空中接口上通過一個或多個扇區與用戶設備通信的設備?；究捎糜趯⑹盏降目罩袔c網際協議(英文全稱：Internet Protocol，英文縮寫：IP)分組進行相互轉換，作為用戶設備與接入網的其余部分之間的路由器，其中接入網的其余部分可包括IP網絡?；具€可協調對空中接口的屬性管理?；究梢允侨蛞苿油ㄐ畔到y(tǒng)(英文全稱：Global System for Mobile communication,英文縮寫：GSM)或碼分多址(英文全稱：Code Division Multiple Access，英文縮寫：CDMA)中的基站(英文全稱：Base Transceiver Station，英文縮寫：BTS)，也可以是寬帶碼分多址(英文全稱：Wideband Code Division Multiple Access，英文縮寫：WCDMA)中的基站(英文全稱：Base Station，英文縮寫：BS)，還可以是長期演進(英文全稱：Long Term Evolution，英文縮寫LTE)中的演進型基站(英文全稱：evolutional Node B，英文縮寫：NodeB或eNB或e-NodeB)，又如蜂窩無線通信系統中的宏基站和微基站，5G(英文：5Generation，中文：第五代移動通信系統)或者其他演進網絡中的基站，本發明提供的用戶設備可以是上述各種通信系統中配合與基站進行通信的用戶設備，也可以是D2D(英文：Device-to-Device，中文：設備到設備)、M2M(英文：Machine to Machine，中文：機器到機器)網絡中的用戶設備，本發明實施例中并不限定。

本發明的實施例用于如圖1所示的LTE系統下TDD模式的通信系統，包括第一設備D1、第二設備D2、其中第一設備用作發送設備，第二設備用作接收設備，示例性的，以下以第一設備為基站ENB，第二設備為用戶設備或中繼網元為例進行說明，當然第一設備和第二設備也可以均為用戶設備。

基于上述的通信系統，本發明的實施例提供一種子幀調度方法，參照圖2所示，包括如下步驟：

101、第一設備向第二設備發送至少一個第一類子幀。

至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息，其中該預設數量可以預配置為任意數量，并且該預設數量不超過所述幀結構中第二類子幀的總數。

102、第二設備接收第一設備發送至少一個第一類子幀。

其中，至少一個第一類子幀中配置有至少一個子幀所屬幀結構中所有第二類子幀的調度信息。其中，該調度信息配置于至少一個子幀中的任一子幀上，至少該調度信息配置于至少一個子幀中的特定子幀中，其中，每個子幀的長度包含一定數量的TTI(Transmission Time Interval，傳輸時間間隔)，可以理解的是該調度信息具體是在特定子幀的某一TTI上發送。

103、第二設備根據該調度信息向第一設備發送第二類子幀。

104、第一設備接收第二設備根據調度信息發送的第二類子幀。

所述第一類子幀和所述第二類子幀用于下行信息傳輸，該方法用作下行子幀調度，示例性的，當?shù)谝活愖訋瑸橄滦凶訋?，第二類子幀為下行子幀時，該方法用作下行子幀調度，當然第一類子幀和第二類子幀也可以使用S1子幀；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸，示例性的，當?shù)谝活愖訋瑸橄滦凶訋诙愖訋瑸樯闲凶訋瑫r(shí)，該方法用作上行子幀調度，當然第一類子幀也可以使用S1子幀；和第二類子幀也可以使用S2子幀。下述方案中，調度信息包括以下至少一種：系統消息、無線資源控制RRC消息、下行控制信息DCI。

本發明的實施例提供的上行調度方法，第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；第二設備接收第一設備發送至少一個第一類子幀并根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

本發明的另一實施例提供一種子幀調度方法，參照圖3所示，包括如下步驟：

201、第一設備向第二設備發送至少一個第一類子幀。

其中，至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中所有第二類子幀的調度信息。任一第一類子幀中配置有預設數量的第二類子幀的調度信息。

調度信息包含對應預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

調度信息還包括對應每一個第二類子幀的NDI域位圖，其中每一個第二類子幀對應NDI(New data indicator，新數據指示)域位圖中的1比特，NDI域位圖中的1比特用于指示對應的第二類子幀執行第一類操作或第二類操作。其中，為降低資源消耗，也可僅為標識位圖中指示參與上行調度的第二類子幀配置NDI域位圖。

示例性的，以第一類子幀為下行子幀，第二類子幀為上行子幀時的上行子幀調度為例，參照圖4所示，提供一種對7個上行子幀進行上行調度的示例。對于調度信息，上行子幀的標識位圖(UL INDEX位圖)包含7個1比特位，其中每個1比特用于指示對應的上行子幀是否被調度，示例性的當某個1比特為指示為1時，則表示調度相應的上行子幀；否則，如果為0時，則表示該上行子幀未被調度。NDI域位圖中包含7個1比特位，1比特用于指示對應的上行子幀執行第一類操作，或者所述NDI域位圖中的1比特用于指示對應的上行子幀執行第二類操作，示例性的，當NDI域位圖中某個1比特位為1時，那么，對應NDI域位圖中相應的1比特位生效用于指示對應的上行子幀執行第一類操作，否則，該1比特位的值不生效，用于指示對應的上行子幀執行第二類操作。當然第一類子幀也可以使用S1子幀；和第二類子幀也可以使用S2子幀，這里不再贅述。

以第一類子幀和第二類子幀均為下行子幀時的下行子幀調度為例，參照圖5所示，提供一種對7個下行子幀進行下行調度的示例。對于調度信息，下行子幀的標識位圖(DL INDEX位圖)包含7個1比特位，其中每個1比特用于指示對應的下行子幀是否被調度，示例性的當某個1比特為指示為1時，則表示調度相應的下行子幀；否則，如果為0時，則表示該下行子幀未被調度。NDI域位圖中包含7個1比特位，1比特用于指示對應的下行子幀執行第一類操作，或者所述NDI域位圖中的1比特用于指示對應的下行子幀執行第二類操作，示例性的，當NDI域位圖中某個1比特位為1時，那么，對應NDI域位圖中相應的1比特位生效用于指示對應的下行子幀執行第一類操作，否則，該1比特位的值不生效，用于指示對應的下行子幀執行第二類操作。其中第一類操作為新傳操作，第二類操作為重傳操作；或者第一類操作為重傳操作，第二類操作為新傳操作，具體的第二設備為根據NDI域位圖中某個1比特位判斷執行第一類操作或第二類操作，示例性的可以第二設備根據NDI域位圖中某個1比特位的值執行翻轉操作。當然第一類子幀和第二類子幀也可以使用S1子幀不再贅述。

可選的，調度信息為DCI(英文全稱：Downlink control information，中文：下行控制信息)。

202、第二設備接收第一設備發送至少一個第一類子幀。

203、第二設備根據該調度信息向第一設備發送第二類子幀。

204、第一設備接收第二設備根據調度信息發送的第二類子幀。

本發明的實施例提供的上行調度方法，第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；第二設備接收第一設備發送至少一個第一類子幀并根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高上行調度對UL/DL時隙配比的兼容性。

本發明的另一實施例提供一種子幀調度方法，參照圖6所示，包括如下步驟：

301、第一設備向第二設備發送至少一個第一類子幀。

其中，至少一個第一類子幀中配置有所述至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息。

其中，任一第一類子幀中配置有第一預設數量的第二類子幀的第一調度信息和/或第二預設數量的第二類子幀的第二調度信息；第一調度信息包含對應第一預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應標識位圖中的1比特，標識位圖中的1比特用于指示對應的第二類子幀是否被調度；第二調度信息包含對應第二預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；所述第一調度信息還包括對應所述第一預設數量的第二類子幀的NDI域指示信息，NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作操作；第二調度信息還包括對應第二預設數量的第二類子幀的NDI域指示信息，NDI域指示信息通過1比特指示對應的第二類子幀執行第二類操作操作。

示例性的，以第一類子幀為下行子幀，第二類子幀為上行子幀時的上行子幀調度為例，參照圖7所示，提供一種對7個上行子幀進行上行調度的示例，第一調度信息中上行子幀的標識位圖(UL INDEX1位圖)包含3個1比特位(0-2)，其中每個1比特用于指示對應的上行子幀是否被調度，示例性的當某個1比特為指示為1時，則表示調度相應的上行子幀；否則，如果為0時，則表示該上行子幀未被調度。第二調度信息中上行子幀的標識位圖(UL INDEX2位圖)包含4個1比特位(3-6)，其中每個1比特用于指示對應的上行子幀是否被調度，示例性的當某個1比特為指示為1時，則表示調度相應的上行子幀；否則，如果為0時，則表示該上行子幀未被調度。當然第一類子幀也可以使用S1子幀；和第二類子幀也可以使用S2子幀，不再贅述。以第一類子幀和第二類子幀為均為下行子幀時的下行子幀調度為例，參照圖8所示，提供一種對7個下行子幀進行下行調度的示例，第一調度信息中下行子幀的標識位圖(DL INDEX1位圖)包含3個1比特位(0-2)，其中每個1比特用于指示對應的下行子幀是否被調度，示例性的當某個1比特為指示為1時，則表示調度相應的下行子幀；否則，如果為0時，則表示該下行子幀未被調度。第二調度信息中下行子幀的標識位圖(UL INDEX2位圖)包含4個1比特位(3-6)，其中每個1比特用于指示對應的下行子幀是否被調度，示例性的當某個1比特為指示為1時，則表示調度相應的下行子幀；否則，如果為0時，則表示該下行子幀未被調度。當然第一類子幀和第二類子幀也可以使用S1子幀，不再贅述。

第一調度信息還包括對應3個第二類子幀的NDI域指示信息(NDI1)，NDI域指示信息通過1比特指示對應的第二類子幀執行新傳操作；示例性的，當NDI域指示信息的1比特位為1時，那么，在上行調度中，對應NDI中相應的1比特位生效用于指示對應的上行子幀執行第一類操作；在下行調度中，對應NDI中相應的1比特位生效用于指示對應的下行子幀執行第二類操作。

第二調度信息還包括對應4個第二類子幀的NDI域指示信息(NDI2)，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第二類操作。示例性的，當NDI域指示信息的1比特位為0時，那么，在上行調度中，對應NDI中相應的1比特位生效用于指示對應的上行子幀執行第二類操作；在下行調度中，對應NDI中相應的1比特位生效用于指示對應的下行子幀執行第二類操作?？蛇x的，第一調度信息和第二調度信息為DCI。當然以上僅是一種示例，可以理解的是上述方案中也可以調度信息也可以僅包含第一預設數量的第二類子幀子幀的第一調度信息，該情況下第一預設數量等于預設數量；或者調度信息僅包含第二預設數量的第二類子幀子幀的第二調度信息，該情況下第二預設數量等于預設數量。其中下行調度的過程與上述情況類似這里不在贅述。

其中第一類操作為新傳操作，第二類操作為重傳操作；或者第一類操作為重傳操作，第二類操作為新傳操作，具體的第二設備為根據NDI域位圖中某個1比特位判斷執行第一類操作或第二類操作，示例性的可以第二設備根據NDI域位圖中某個1比特位的值執行翻轉操作。

302、第二設備接收第一設備發送至少一個第一類子幀。

303、第二設備根據該調度信息向第一設備發送第二類子幀。

304、第一設備接收第二設備根據調度信息發送的第二類子幀。

本發明的實施例提供的上行調度方法，第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；第二設備接收第一設備發送至少一個第一類子幀并根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高上行調度對UL/DL時隙配比的兼容性。

本發明的另一實施例提供一種子幀調度方法，參照圖9所示，包括如下步驟：

401、第一設備向第二設備發送至少一個第一類子幀。

其中，至少一個第一類子幀中配置有至少一個子幀所屬幀結構中預設數量第二類子幀的調度信息。

所述第一類子幀中配置有n個調度信息，所述n等于所述預設數量。

其中，每個調度信息中配置有待調度的一個第二類子幀的子幀號；每個調度信息還包括對應的第二類子幀的NDI域指示信息，NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

示例性的，以第一類子幀為下行子幀，第二類子幀為上行子幀時的上行子幀調度為例，參照圖10所示，提供一種對7個上行子幀進行上行調度的示例，在調度信息中上行子幀的標識(UL INDEX)采用直接指示上行子幀號的方式，示例性的，對于7個上行子幀，可采用3bit就指示0～7的上行子幀的子幀號如圖10所示UL subframe(上行子幀)0-6。同時將調度信息中NDI域指示信息仍然采用1比特，那么，需要針對每個子幀的調度產生一個DCI，根據調度的上行子幀數為每一個上行子幀都產生一個調度信息。當然第一類子幀也可以使用S1子幀；和第二類子幀也可以使用S2子幀，不再贅述。

以第一類子幀和第二類子幀均為下行子幀時的下行子幀調度為例，參照圖11所示，提供一種對7個下行子幀進行下行調度的示例，在調度信息中下行子幀的標識(DL INDEX)采用直接指示下行子幀號的方式，示例性的，對于7個下行子幀，可采用3bit就指示0～7的下行子幀的子幀號如圖11所示DL subframe(下行子幀)0-6。同時將調度信息中NDI域指示信息仍然采用1比特，那么，需要針對每個子幀的調度產生一個DCI，根據調度的下行子幀數為每一個下行子幀都產生一個調度信息，當然第一類子幀和第二類子幀也可以使用S1子幀不再贅述?？蛇x的，調度信息包括以下至少一種：系統消息、無線資源控制RRC消息、下行控制信息DCI。

其中第一類操作為新傳操作，第二類操作為重傳操作；或者第一類操作為重傳操作，第二類操作為新傳操作，具體的第二設備為根據NDI域位圖中某個1比特位判斷執行第一類操作或第二類操作，示例性的可以第二設備根據NDI域位圖中某個1比特位的值執行翻轉操作。

402、第二設備接收第一設備發送至少一個第一類子幀。

403、第二設備根據該調度信息向第一設備發送第二類子幀。

404、第一設備接收第二設備根據調度信息發送的第二類子幀。

本發明的實施例提供的上行調度方法，第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；第二設備接收第一設備發送至少一個第一類子幀并根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高上行調度對UL/DL時隙配比的兼容性。

本發明的另一實施例提供一種上行調度方法，參照圖12所示，包括如下步驟：

501、第一設備向第二設備發送至少一個下行子幀。

其中，至少一個下行子幀中配置有至少一個子幀所屬幀結構中預設數量的上行子幀的調度信息。

調度信息包含對應預設數量的上行子幀的標識位圖，其中每一個上行子幀對應標識位圖中的1比特，標識位圖中的1比特用于指示對應的上行子幀是否被調度。

調度信息還包括對應預設數量的上行子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的上行子幀執行第一類或第二類操作。

示例性的參照圖13所示，提供一種對7個上行子幀進行上行調度的示例，上行子幀的標識位圖UL INDEX包含7個1比特位，其中每個1比特用于指示對應的上行子幀是否被調度，示例性的當某個1比特為指示為1時，則表示調度相應的上行子幀；否則，如果為0時，則表示該上行子幀未被調度。NDI域指示信息包含1比特位，1比特用于指示對應的上行子幀執行第一類或第二類操作，示例性的，當NDI域指示信息中的1比特位為1時，那么，對應NDI域指示信息的1比特位生效用于指示7個上行子幀執行第一類操作；當NDI域指示信息中的1比特位為0時，那么，對應NDI域指示信息的1比特位不生效用于指示7個上行子幀執行第二類操作。其中第一類操作為新傳操作，第二類操作為重傳操作；或者第一類操作為重傳操作，第二類操作為新傳操作，具體的第二設備為根據NDI域位圖中某個1比特位判斷執行第一類操作或第二類操作，示例性的可以第二設備根據NDI域位圖中某個1比特位的值執行翻轉操作。

502、第二設備接收第一設備發送至少一個下行子幀。

當NDI域指示信息通過1比特指示對應的上行子幀執行的操作為新傳操作時，執行如下步驟：

503、第二設備根據該調度信息向第一設備發送上行子幀。

504、第一設備接收第二設備根據調度信息發送的上行子幀。

當NDI域指示信息通過1比特指示對應的上行子幀執行的操作為無定義操作時，其中，對于無定義操作可以理解的是：由于通過對應NDI域指示信息的1比特位生效用于指示7個下行子幀，因此當7個下行子幀并非全部用于新傳或重傳時，則上述的針對七個子幀的統一執行某一操作的指示無效，此時具體執行如下步驟：

505、第一設備向第二設備發送物理混合自動重傳指示信道PHICH(英文全稱：physical hybrid automatic repeat-request indicator channl)指示。

506、第二設備接收第一設備發送的PHICH指示。

507、第二設備根據該調度信息和PHICH指示向第一設備發送上行子幀。

508、第一設備接收第二設備根據調度信息和PHICH指示發送的上行子幀。

其中步驟501-508中第一類子幀是以下行子幀為例進行說明，第二類子幀是以上行子幀進行說明，當然只要第一類子幀是用作下行信息傳輸?shù)淖訋纯桑诙愖訋怯米魃闲行畔鬏數淖訋纯桑虼说谝活愖訋部梢允褂肧1子幀；和第二類子幀也可以使用S2子幀，方法類似不在贅述。

本發明的實施例提供的上行調度方法，第一設備首先向第二設備發送至少一個下行子幀，該至少一個下行子幀中配置有該至少一個子幀所屬幀結構中預設數量的上行子幀的調度信息；第二設備接收第一設備發送至少一個下行子幀并根據調度信息向第一設備發送上行子幀，從而實現了幀結構中預設數量的上行子幀的調度，避免了上行子幀和下行子幀的配比方案對上行調度的影響，能夠提高上行調度對UL/DL時隙配比的兼容性。

本發明的另一實施例提供一種調度方法，參照圖14所示，包括如下步驟：

601、第一設備向第二設備發送至少一個下行子幀。

其中，至少一個下行子幀中配置有至少一個子幀所屬幀結構中預設數量的下行子幀的調度信息。

調度信息包含對應預設數量的下行子幀的標識位圖，其中每一個下行子幀對應標識位圖中的1比特，標識位圖中的1比特用于指示對應的下行子幀是否被調度。

調度信息還包括對應預設數量的下行子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的下行子幀執行新傳或重傳操作。

示例性的參照圖15所示，提供一種對7個下行子幀進行下行調度的示例，下行子幀的標識位圖DL INDEX包含7個1比特位，其中每個1比特用于指示對應的下行子幀是否被調度，示例性的當某個1比特為指示為1時，則表示調度相應的下行子幀；否則，如果為0時，則表示該下行子幀未被調度。NDI域指示信息包含1比特位，1比特用于指示對應的下行子幀執行第一類操作或第二類操作，示例性的，當NDI域指示信息中的1比特位為1時，那么，對應NDI域指示信息的1比特位生效用于指示7個下行子幀執行第一類操作；當NDI域指示信息中的1比特位為0時，那么，對應NDI域指示信息的1比特位不生效用于指示7個下行子幀執行第二類操作。其中第一類操作為新傳操作，第二類操作為重傳操作；或者第一類操作為重傳操作，第二類操作為新傳操作，具體的第二設備為根據NDI域位圖中某個1比特位判斷執行第一類操作或第二類操作，示例性的可以第二設備根據NDI域位圖中某個1比特位的值執行翻轉操作。

602、第二設備接收第一設備發送至少一個下行子幀。

當NDI域指示信息通過1比特指示對應的下行子幀執行的操作為無定義操作時，其中，對于無定義操作可以理解的是：由于通過對應NDI域指示信息的1比特位生效用于指示7個下行子幀，因此當7個下行子幀并非全部用于新傳或重傳時，則上述的針對七個子幀的統一執行某一操作的指示無效，此時具體執行如下步驟：

603、第二設備根據該調度信息向第一設備發送下行子幀。

604、第一設備接收第二設備根據調度信息發送的下行子幀。

605、第一設備根據對下行子幀的解調結果確定第二設備根據調度信息發送的下行子幀為第一類操作或第二類操作的子幀。

其中步驟601-608中第一類子幀和第二類子幀是以下行子幀進行說明，當然只要第一類子幀和第二類子幀是用作下行信息傳輸?shù)淖訋纯桑虼说谝活愖訋偷诙愖訋部梢允褂肧1子幀，方法類似不在贅述。

本發明的實施例提供的調度方法，第一設備首先向第二設備發送至少一個上行子幀，其只該至少一個上行子幀中配置有該至少一個子幀所屬幀結構中預設數量的下行子幀的調度信息；第二設備接收第一設備發送至少一個上行子幀并根據調度信息向第一設備發送下行子幀，從而實現了幀結構中預設數量的下行子幀的調度，避免了下行子幀和上行子幀的配比方案對上行調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

本發明的另一實施例提供一種子幀調度方法，參照圖16所示，包括如下步驟：

701、第一設備向第二設備發送至少一個第一類子幀。

其中，至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中所有第二類子幀的調度信息。

調度信息用于指示被調度的第二類子幀，其中調度信息包括指示預設數量的值，以及預設數量的第二類子幀的位置；調度信息還包括對應預設數量的第二類子幀的新數據指示NDI域位圖，用于指示對應的第二類子幀執行第一類操作或第二類操作。

示例性的，其中調度信息包括指示預設數量的比特值，以及預設數量的第二類子幀的起始時序，其中預設數量的第二類子幀在所屬幀結構中依次排列。調度信息還包括對應每一個第二類子幀的NDI域位圖，其中每一個第二類子幀對應NDI(New data indicator，新數據指示)域位圖中的1比特，NDI域位圖中的1比特用于指示對應的第二類子幀執行第一類操作或第二類操作。其中，為降低資源消耗，也可僅為標識位圖中指示參與上行調度的第二類子幀配置NDI域位圖。

以第一類子幀為下行子幀，第二類子幀為上行子幀時的上行子幀調度為例，提供一種對7個上行子幀進行上行調度的示例。對于調度信息，指示預設數量的比特值為7，若7個上行子幀的起始時序?yàn)閚+k，則指示調度的上行子幀為n+k到n+k+(m-1)的上行子幀。

NDI域位圖中包含7個1比特位，1比特用于指示對應的上行子幀執行第一類操作，或者所述NDI域位圖中的1比特用于指示對應的上行子幀執行第二類操作，示例性的，當NDI域位圖中某個1比特位為1時，那么，對應NDI域位圖中相應的1比特位生效用于指示對應的上行子幀執行第一類操作，否則，該1比特位的值不生效，用于指示對應的上行子幀執行第二類操作。當然第一類子幀也可以使用S1子幀；和第二類子幀也可以使用S2子幀，不在贅述。

以第一類子幀和第二類子幀均為下行子幀時的下行子幀調度為例，提供一種對7個下行子幀進行下行調度的示例。對于調度信息，指示預設數量的比特值為7，若7個下行子幀的起始時序?yàn)閚+k，則指示調度的下行子幀為n+k到n+k+(m-1)的下行子幀。NDI域位圖中包含7個1比特位，1比特用于指示對應的下行子幀執行第一類操作，或者所述NDI域位圖中的1比特用于指示對應的下行子幀執行第二類操作。示例性的，當NDI域位圖中某個1比特位為1時，那么，對應NDI域位圖中相應的1比特位生效用于指示對應的下行子幀執行第一類操作，否則，該1比特位的值不生效，用于指示對應的下行子幀執行第二類操作。當然第一類子幀和第二類子幀也可以使用S1子幀，不在贅述。

其中第一類操作為新傳操作，第二類操作為重傳操作；或者第一類操作為重傳操作，第二類操作為新傳操作，具體的第二設備為根據NDI域位圖中某個1比特位判斷執行第一類操作或第二類操作，示例性的可以第二設備根據NDI域位圖中某個1比特位的值執行翻轉操作。

可選的，調度信息為DCI(英文全稱：Downlink control information，中文：下行控制信息)。

702、第二設備接收第一設備發送至少一個第一類子幀。

703、第二設備根據該調度信息向第一設備發送第二類子幀。

704、第一設備接收第二設備根據調度信息發送的第二類子幀。

本發明的實施例提供的上行調度方法，第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；第二設備接收第一設備發送至少一個第一類子幀并根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高上行調度對UL/DL時隙配比的兼容性。

本發明的另一實施例提供一種子幀調度方法，參照圖17所示，包括如下步驟：

801、第一設備向第二設備發送至少一個第二類子幀。

其中，至少一個第一類子幀中配置有至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息。具體的，任一第一類子幀中配置有所述預設數量的第二類子幀的調度信息；調度信息用于指示被調度的第二類子幀，其中調度信息包括指示預設數量的值，以及預設數量的第二類子幀的位置；第一類子幀用于下行信息傳輸，第二類子幀用于上行信息傳輸。

示例性的，第一類子幀為下行子幀，第二類子幀為上行子幀；當然第一類子幀也可以使用S1子幀；第二類子幀也可以使用S2子幀；以第一類子幀為下行子幀，第二類子幀為上行子幀進行說明；調度信息用于指示被調度的上行子幀，其中所述調度信息包括指示所述預設數量的比特值，以及所述預設數量的上行子幀的起始時序，其中所述預設數量的上行子幀在所屬幀結構中依次排列。

調度信息還包括對應預設數量的上行子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的上行子幀執行第一類或第二類操作。

示例性的，提供一種對7個上行子幀進行上行調度的示例。對于調度信息，指示預設數量的比特值為7，若7個上行子幀的起始時序?yàn)閚+k，則指示調度的上行子幀為n+k到n+k+(m-1)的上行子幀。

NDI域指示信息包含1比特位，1比特用于指示對應的上行子幀執行第一類或第二類操作，示例性的，當NDI域指示信息中的1比特位為1時，那么，對應NDI域指示信息的1比特位生效用于指示7個上行子幀執行第一類操作；當NDI域指示信息中的1比特位為0時，那么，對應NDI域指示信息的1比特位不生效用于指示7個上行子幀執行第二類操作。其中第一類操作為新傳操作，第二類操作為重傳操作；或者第一類操作為重傳操作，第二類操作為新傳操作，具體的第二設備為根據NDI域位圖中某個1比特位判斷執行第一類操作或第二類操作，示例性的可以第二設備根據NDI域位圖中某個1比特位的值執行翻轉操作。

802、第二設備接收第一設備發送至少一個第一類子幀。

當NDI域指示信息通過1比特指示對應的上行子幀執行的操作為新傳操作時，執行如下步驟：

803、第二設備根據該調度信息向第一設備發送第二類子幀。

804、第一設備接收第二設備根據調度信息發送的第二類子幀。

當NDI域指示信息通過1比特指示對應的上行子幀執行的操作為無定義操作時，其中，對于無定義操作可以理解的是：由于通過對應NDI域指示信息的1比特位生效用于指示7個下行子幀，因此當7個下行子幀并非全部用于新傳或重傳時，則上述的針對七個子幀的統一執行某一操作的指示無效，此時具體執行如下步驟：

805、第一設備向第二設備發送物理混合自動重傳指示信道PHICH(英文全稱：physical hybrid automatic repeat-request indicator channl)指示。

806、第二設備接收第一設備發送的PHICH指示。

807、第二設備根據該調度信息和PHICH指示向第一設備發送第二類子幀。

808、第一設備接收第二設備根據調度信息和PHICH指示發送的第二類子幀。

其中步驟801-808中第一類子幀是以下行子幀為例進行說明，第二類子幀是以上行子幀進行說明，當然只要第一類子幀是用作下行信息傳輸?shù)淖訋纯桑诙愖訋怯米魃闲行畔鬏數淖訋纯?，因此第一類子幀也可以使用S1子幀；和第二類子幀也可以使用S2子幀，方法類似不在贅述。

本發明的實施例提供的子幀調度方法，第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；第二設備接收第一設備發送至少一個第一類子幀并根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第一類子幀和第二類子幀的配比方案對子幀調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

本發明的另一實施例提供一種子幀調度方法，參照圖18所示，包括如下步驟：

901、第一設備向第二設備發送至少一個第一類子幀。

其中，至少一個第一類子幀中配置有至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息。其中任一第一類子幀中配置有預設數量的第二類子幀的調度信息；調度信息用于指示被調度的第二類子幀，其中調度信息包括指示預設數量的值，以及預設數量的第二類子幀的位置；第一類子幀用于下行信息傳輸，第二類子幀用于下行信息傳輸。

示例性的，第一類子幀、第二類子幀為下行子幀，當然第一類子幀、第二類子幀也可以使用S1子幀；以第一類子幀、第二類子幀為下行子幀進行說明；調度信息用于指示被調度的下行子幀，其中所述調度信息包括指示所述預設數量的比特值，以及所述預設數量的下行子幀的起始時序，其中所述預設數量的下行子幀在所屬幀結構中依次排列。

調度信息還包括對應預設數量的下行子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的下行子幀執行新傳或重傳操作。

示例性，提供一種對7個下行子幀進行下行調度的示例，對于調度信息，指示預設數量的比特值為7，若7個下行子幀的起始時序?yàn)閚+k，則指示調度的下行子幀為n+k到n+k+(m-1)的上行子幀。

NDI域指示信息包含1比特位，1比特用于指示對應的下行子幀執行第一類操作或第二類操作，示例性的，當NDI域指示信息中的1比特位為1時，那么，對應NDI域指示信息的1比特位生效用于指示7個下行子幀執行第一類操作；當NDI域指示信息中的1比特位為0時，那么，對應NDI域指示信息的1比特位不生效用于指示7個下行子幀執行第二類操作。其中第一類操作為新傳操作，第二類操作為重傳操作；或者第一類操作為重傳操作，第二類操作為新傳操作，具體的第二設備為根據NDI域位圖中某個1比特位判斷執行第一類操作或第二類操作，示例性的可以第二設備根據NDI域位圖中某個1比特位的值執行翻轉操作。

902、第二設備接收第一設備發送至少一個第一類子幀。

當NDI域指示信息通過1比特指示對應的下行子幀執行的操作為無定義操作時，其中，對于無定義操作可以理解的是：由于通過對應NDI域指示信息的1比特位生效用于指示7個下行子幀，因此當7個下行子幀并非全部用于新傳或重傳時，則上述的針對七個子幀的統一執行某一操作的指示無效，此時具體執行如下步驟：

903、第二設備根據該調度信息向第一設備發送第二類子幀。

904、第一設備接收第二設備根據調度信息發送的第二類子幀。

905、第一設備根據對第二類子幀的解調結果確定第二設備根據調度信息發送的第二類子幀為第一類操作或第二類操作的子幀。

其中步驟901-908中第一類子幀和第二類子幀是以下行子幀進行說明，當然只要第一類子幀和第二類子幀是用作下行信息傳輸?shù)淖訋纯?，因此第一類子幀和第二類子幀也可以使用S1子幀，方法類似不在贅述。

本發明的實施例提供的子幀調度方法，第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；第二設備接收第一設備發送至少一個第一類子幀并根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第一類子幀和第二類子幀的配比方案對子幀調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

參照圖19所示，本發明的實施例提供一種第一設備，用于實施上述實施例提供的子幀調度方法，包括：

發送單元71，用于向第二設備發送至少一個第一類子幀，所述至少一個第一類子幀中配置有所述至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；

接收單元72，用于接收所述第二設備根據所述發送單元71發送的調度信息發送的第二類子幀。

上述方案中第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；從而使得第二設備接收到第一設備發送至少一個第一類子幀后，根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的新數據指示NDI域位圖，其中每一個第二類子幀對應所述NDI域位圖中的1比特，所述NDI域位圖中的1比特用于指示對應的第二類子幀執行第一類操作或第二類操作。

可選的，任一所述第一類子幀中配置有第一預設數量的第二類子幀的第一調度信息和/或第二預設數量的第二類子幀的第二調度信息；

所述第一調度信息包含對應第一預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第二調度信息包含對應第二預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第一調度信息還包括對應所述第一預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作；

所述第二調度信息還包括對應所述第二預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第二類操作。

可選的，任一所述第一類子幀中配置有n個調度信息，所述n等于所述預設數量；

其中，每個所述調度信息中配置有一個第二類子幀的子幀號；

每個所述調度信息還包括對應的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；

所述調度信息還包括對應所述預設數量的第二類子幀的新數據指示NDI域位圖，用于指示對應的第二類子幀執行第一類操作或第二類操作。

可選的，所述第一類子幀和所述第二類子幀用于下行信息傳輸；

或者，

所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸。

可選的，所述第一類子幀和所述第二類子幀為下行子幀；

或者，

所述第一類子幀為下行子幀，所述第二類子幀為上行子幀。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸；示例性的，所述第一類子幀為下行子幀，所述第二類子幀為上行子幀；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述發送單元71還用于，向所述第二設備發送物理混合自動重傳指示信道PHICH指示；

所述接收單元72具體用于接收所述第二設備根據所述調度信息和所述PHICH指示發送的第二類子幀。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；示例性的，所述第一類子幀為下行子幀，所述第二類子幀為下行子幀；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

參照圖20所示，所述第一設備還包括處理單元73，用于根據對所述調度信息的解調結果確定所述第二類子幀為第一類操作或第二類操作的子幀。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作為無定義操作時，所述發送單元71還用于，向所述第二設備發送物理混合自動重傳指示信道PHICH指示；

所述接收單元72具體用于接收所述第二設備根據所述調度信息和所述PHICH指示發送的第二類子幀。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作為無定義操作時，所述第一設備還包括處理單元73，用于根據對所述第二類子幀的解調結果確定所述第二類子幀為第一類操作或第二類操作的子幀。

需要說明的是，本實施例中的發送單元71，可以為第一設備上具備發送功能的接口電路，如發射機或信息發送接口；接收單元72可以為第一設備上具備接收功能的接口電路，如接收機或信息接收接口。處理單元73可以為單獨設立的處理器，也可以集成在會議服務器的某一個處理器中實現，此外，也可以以程序代碼的形式存儲于第一設備的存儲器中，由第一設備的某一個處理器調用并執行以上處理單元73的功能。這里所述的處理器可以是一個中央處理器(英文全稱：Central Processing Unit，英文簡稱：CPU)，或者是特定集成電路(英文全稱：Application Specific Integrated Circuit，英文簡稱：ASIC)，或者是被配置成實施本發明實施例的一個或多個集成電路。

參照圖21所示，本發明的實施例提供一種第二設備，包括：

接收單元81，用于接收第一設備發送至少一個第一類子幀，所述至少一個第一類子幀中配置有所述至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；

發送單元82，用于根據所述接收單元81接收的調度信息向所述第一設備發送第二類子幀。

在上述方案中由于第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；因此第二設備接收到第一設備發送至少一個第一類子幀后，能夠根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域位圖，其中每一個第二類子幀對應所述NDI域位圖中的1比特，所述NDI域位圖中的1比特用于指示對應的第二類子幀執行第一類操作或第二類操作。

可選的，任一所述第一類子幀中配置有第一預設數量的第二類子幀的第一調度信息和/或第二預設數量的第二類子幀的第二調度信息；

所述第一調度信息包含對應第一預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第二調度信息包含對應第二預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述第一調度信息還包括對應所述第一預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作；

所述第二調度信息還包括對應所述第二預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第二類操作。

可選的，任一所述第一類子幀中配置有n個調度信息，所述n等于所述預設數量；

其中，每個所述調度信息中配置有一個第二類子幀的子幀號；

每個所述調度信息還包括對應的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；

所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；

所述調度信息還包括對應所述預設數量的第二類子幀的新數據指示NDI域位圖，用于指示對應的第二類子幀執行第一類操作或第二類操作。

可選的，所述第一類子幀和所述第二類子幀用于下行信息傳輸；

或者，

所述第一類子幀用于下行信息傳輸，所述第二類子幀用于上行信息傳輸。

可選的，所述第一類子幀和所述第二類子幀為下行子幀；

或者，

所述第一類子幀為下行子幀，所述第二類子幀為上行子幀。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀用于上行信息傳輸，所述第二類子幀用于下行信息傳輸；示例性的，所述第一類子幀為上行子幀，所述第二類子幀為下行子幀；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述接收單元81，還用于接收所述第一設備發送的PHICH指示；

所述發送單元82具體用于根據所述調度信息和所述PHICH指示向所述第一設備發送第二類子幀。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；示例性的，所述第一類子幀為下行子幀，所述第二類子幀為下行子幀；

所述調度信息包含對應所述預設數量的第二類子幀的標識位圖，其中每一個第二類子幀對應所述標識位圖中的1比特，所述標識位圖中的1比特用于指示對應的第二類子幀是否被調度；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的值，以及所述預設數量的第二類子幀的位置；所述第一類子幀用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作；

所述NDI域指示信息通過1比特指示對應的第二類子幀執行的操作為無定義操作時，所述接收單元81，還用于接收所述第一設備發送的PHICH指示；

所述發送單元82具體用于根據所述調度信息和所述PHICH指示向所述第一設備發送第二類子幀。

可選的，任一所述第一類子幀中配置有所述預設數量的第二類子幀的調度信息；所述調度信息用于指示被調度的第二類子幀，其中所述調度信息包括指示所述預設數量的比特值，以及所述預設數量的第二類子幀的起始時序，其中所述預設數量的第二類子幀在所屬幀結構中依次排列；所述第一類子幀為用于下行信息傳輸，所述第二類子幀用于下行信息傳輸；

所述調度信息還包括對應所述預設數量的第二類子幀的NDI域指示信息，所述NDI域指示信息通過1比特指示對應的第二類子幀執行第一類操作或第二類操作。

需要說明的是，本實施例中的發送單元82，可以為第一設備上具備發送功能的接口電路，如發射機或信息發送接口；接收單元81可以為第一設備上具備接收功能的接口電路，如接收機或信息接收接口。

參照圖22所示，本發明的實施例提供一種第一設備，用于實施上述的子幀調度方法，包括：處理器91、第一接口電路92、第二接口電路93、存儲器94和總線95；所述處理器91、第一接口電路92、第二接口電路93、存儲器94通過所述總線95連接并完成相互間的通信；

需要說明的是，這里的處理器91可以是一個處理器，也可以是多個處理元件的統稱。例如，該處理器可以是中央處理器CPU，也可以是特定集成電路ASIC，或者是被配置成實施本發明實施例的一個或多個集成電路，例如：一個或多個微處理器(英文全稱：digital singnal processor，英文簡稱：DSP)，或，一個或者多個現場可編程門陣列(英文全稱：Field Programmable Gate Array，英文簡稱：FPGA)。

存儲器94可以是一個存儲裝置，也可以是多個存儲元件的統稱，且用于存儲可執行程序代碼或接入網管理設備運行所需要參數、數據等。且存儲器94可以包括隨機存儲器(英文全稱：Random-Access Memory，英文簡稱：RAM)，也可以包括非易失性存儲器(英文全稱：non-volatile memory，英文簡稱：NVRAM)，例如磁盤存儲器，閃存(Flash)等。

總線95可以是工業標準體系結構(英文全稱：Industry Standard Architecture，英文簡稱：ISA)總線、外部設備互連(英文全稱：Peripheral Component，英文簡稱：PCI)總線或擴展工業標準體系結構(英文全稱：Extended Industry Standard Architecture，英文簡稱：EISA)總線等。該總線95可以分為地址總線、數據總線、控制總線等。為便于表示，圖22中僅用一條粗線表示，但并不表示僅有一根總線或一種類型的總線。所述處理器91用于執行存儲器中的程序通過第一接口電路92執行上述設備實施例中第一設備的發送單元71的功能，通過第二接口單元93執行上述設備實施例中第一設備的接收單元72的功能。

此外，處理器71還用于執行上述設備實施例中第一設備的處理單元73的功能。

上述方案中第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；從而使得第二設備接收到第一設備發送至少一個第一類子幀后，根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

參照圖23所示，本發明的實施例提供一種第一設備，用于實施上述的子幀調度方法，包括：處理器111、第一接口電路112、第二接口電路113、存儲器114和總線115；所述處理器111、第一接口電路112、第二接口電路113、存儲器114通過所述總線115連接并完成相互間的通信；

需要說明的是，這里的處理器111可以是一個處理器，也可以是多個處理元件的統稱。例如，該處理器可以是中央處理器CPU，也可以是特定集成電路ASIC，或者是被配置成實施本發明實施例的一個或多個集成電路，例如：一個或多個微處理器(英文全稱：digital singnal processor，英文簡稱：DSP)，或，一個或者多個現場可編程門陣列(英文全稱：Field Programmable Gate Array，英文簡稱：FPGA)。

存儲器114可以是一個存儲裝置，也可以是多個存儲元件的統稱，且用于存儲可執行程序代碼或接入網管理設備運行所需要參數、數據等。且存儲器114可以包括隨機存儲器(英文全稱：Random-Access Memory，英文簡稱：RAM)，也可以包括非易失性存儲器(英文全稱：non-volatile memory，英文簡稱：NVRAM)，例如磁盤存儲器，閃存(Flash)等。

總線115可以是工業標準體系結構(英文全稱：Industry Standard Architecture，英文簡稱：ISA)總線、外部設備互連(英文全稱：Peripheral Component，英文簡稱：PCI)總線或擴展工業標準體系結構(英文全稱：Extended Industry Standard Architecture，英文簡稱：EISA)總線等。該總線115可以分為地址總線、數據總線、控制總線等。為便于表示，圖23中僅用一條粗線表示，但并不表示僅有一根總線或一種類型的總線。所述處理器111用于執行存儲器中的程序通過第一接口電路112執行上述設備實施例中第二設備的接收單元81的功能，通過第二接口單元113執行上述設備實施例中第二設備的發送單元82的功能。

在上述方案中由于第一設備首先向第二設備發送至少一個第一類子幀，其只該至少一個第一類子幀中配置有該至少一個子幀所屬幀結構中預設數量的第二類子幀的調度信息；因此第二設備接收到第一設備發送至少一個第一類子幀后，能夠根據調度信息向第一設備發送第二類子幀，從而實現了幀結構中預設數量的第二類子幀的調度，避免了第二類子幀和第一類子幀的配比方案對子幀調度的影響，能夠提高子幀調度對UL/DL時隙配比的兼容性。

應理解，在本發明的各種實施例中，上述各過程的序號的大小并不意味著執行順序的先后，各過程的執行順序應以其功能和內在邏輯確定，而不應對本發明實施例的實施過程構成任何限定。

本領域普通技術人員可以意識到，結合本文中所公開的實施例描述的各示例的單元及算法步驟，能夠以電子硬件、或者計算機軟件和電子硬件的結合來實現。這些功能究竟以硬件還是軟件方式來執行，取決于技術方案的特定應用和設計約束條件。專業技術人員可以對每個特定的應用來使用不同方法來實現所描述的功能，但是這種實現不應認為超出本發明的范圍。

所屬領域的技術人員可以清楚地了解到，為描述的方便和簡潔，上述描述的系統、裝置和單元的具體工作過程，可以參考前述方法實施例中的對應過程，在此不再贅述。

在本申請所提供的幾個實施例中，應該理解到，所揭露的系統、設備和方法，可以通過其它的方式實現。例如，以上所描述的設備實施例僅僅是示意性的，例如，所述單元的劃分，僅僅為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如多個單元或組件可以結合或者可以集成到另一個系統，或一些特征可以忽略，或不執行。另一點，所顯示或討論的相互之間的耦合或直接耦合或通信連接可以是通過一些接口，設備或單元的間接耦合或通信連接，可以是電性，機械或其它的形式。

所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位于一個地方，或者也可以分布到多個網絡單元上?？梢愿鶕?jù)實際的需要選擇其中的部分或者全部單元來實現本實施例方案的目的。

另外，在本發明各個實施例中的各功能單元可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中。

所述功能如果以軟件功能單元的形式實現并作為獨立的產品銷售或使用時，可以存儲在一個計算機可讀取存儲介質中。基于這樣的理解，本發明的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的部分可以以軟件產品的形式體現出來，該計算機軟件產品存儲在一個存儲介質中，包括若干指令用以使得一臺計算機設備(可以是個人計算機，服務器，或者網絡設備等)執行本發明各個實施例所述方法的全部或部分步驟。而前述的存儲介質包括：U盤、移動硬盤、只讀存儲器(英文簡稱：ROM，英文全稱:Read-Only Memory)、隨機存取存儲器(英文簡稱：RAM，英文全稱：Random Access Memory)、磁碟或者光盤等各種可以存儲程序代碼的介質。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應所述以權利要求的保護范圍為準。
