本發明涉及一種高分辨率光學成像設備。

背景技術：

隨著我國的經濟的快速發展，我國的科學技術水平也得到了長足的進步，各種先進的設備也不斷地出現，給人們的生活和工業生產帶來很大的幫助。

在現有的高分辨率光學成像設備中，在設備運行的時候，為了保證高分辨率的成像，需要進行大量的圖像和光學處理，這樣使得設備內部的熱量急速上升，如果不很好的處理，會影響設備的工作狀態，但是現有的設備對于設備內部的熱量處理的措施都是簡單的加了一個散熱風扇，而當設備高負荷運行的時候，無法很好的進行熱量處理，從而降低了設備的實用性；不僅如此，在設備運行的時候，內部的工作電源電路由于缺少對輸出電壓進行很好的濾波處理，從而降低了輸出電壓的穩定性，降低了設備的可靠性。

技術實現要素：

本發明要解決的技術問題是：為了克服現有技術的不足，提供一種高分辨率光學成像設備。

本發明解決其技術問題所采用的技術方案是：一種高分辨率光學成像設備，包括本體、攝像頭、底座和高度調節機構，所述攝像頭設置在本體的一側，所述高度調節機構通過底座與本體傳動連接；

所述本體的內部設有散熱機構，所述散熱機構包括外殼、若干吸熱柱、導熱塊和散熱組件，所述吸熱柱豎向設置在外殼的上方，所述導熱塊設置在外殼的內部且與吸熱柱連接，所述吸熱柱的外周設有導熱硅膠，所述散熱組件包括氣泵和若干導熱管道，所述導熱管道設置在導熱塊的內部，所述導熱管道位于導熱塊的內部的部分呈S形分布，所述導熱管道的一端與氣泵連通，所述導熱管道的另一端位于外殼的外部；

其中，當設備開始工作以后，則各吸熱柱就會對本體內部的熱量進行吸收，隨后熱量傳導到導熱塊的內部，此時，氣泵開始工作，向導熱管道內部傳輸空氣，則空氣導熱管道就會將導熱塊內部的熱量吸收后帶出，實現了對本體的可靠散熱，提高了設備的實用性。

所述本體上設有顯示界面和若干控制按鍵，所述本體的內部還設有中控機構，所述中控機構包括中央控制模塊、與中央控制模塊連接的成像控制模塊、氣泵控制模塊、無線通訊模塊、顯示控制模塊、按鍵控制模塊和工作電源模塊，所述攝像頭與成像控制模塊電連接，所述氣泵與氣泵控制模塊電連接，所述顯示界面與顯示控制模塊電連接，所述控制按鍵與按鍵控制模塊電連接，所述中央控制模塊為PLC；

所述工作電源模塊包括工作電源電路，所述工作電源電路包括集成電路、第一電容、第二電容、第三電容、第四電容、第一電阻、第二電阻、第三電阻、第四電阻、二極管、第一電感和第二電感，所述集成電路的型號為MC34063A，所述集成電路的驅動端集電極端通過第三電阻與集成電路的峰值電流檢測端連接，所述集成電路的峰值電流檢測端通過第四電阻和第一電容組成的串聯電路接地，所述集成電路的電源輸入端分別與第四電阻和第一電容連接，所述集成電路的驅動端集電極端通過第三電阻和第一電感組成的串聯電路與集成電路的開關端集電極端連接，所述集成電路的開關端集電極端與二極管的陽極連接，所述二極管的陰極分別與第二電感和第二電阻連接，所述集成電路的比較器反相輸入端通過第一電阻接地且與第二電阻和第二電感組成的串聯電路連接，所述集成電路的接地端接地，所述集成電路的定時電容端通過第三電容接地，所述集成電路的開關管發射極端接地，所述第二電感的兩端分別通過第二電容和第四電容接地。

其中，顯示界面，用來顯示設備的相關工作信息；控制按鍵，用來實現工作人員對設備進行現場操控，提高了設備的可操作性；中央控制模塊，中央控制模塊可以為PLC，也可以為單片機，從而實現了對設備內的各模塊進行智能化控制，提高了設備的智能化程度；成像控制模塊，用來進行成像的模塊，在這里，通過控制攝像頭能夠向指定的地方進行高分辨率成像；氣泵控制模塊，用來控制氣泵的模塊，在這里，通過控制氣泵的工作，從而實現了對本體內部的熱量進行快速排除，從而提高了設備工作的可靠性；無線通訊模塊，能夠實現設備與外部的無線通訊終端進行無線連接，進行數據交換，提高了設備的實用性；顯示控制模塊，用來控制顯示的模塊，在這里，用來控制顯示界面顯示設備的相關工作信息；按鍵控制模塊，用來接收控制按鍵的操控信息的模塊，從而提高了設備的可操作性；工作電源模塊，用來提供穩定的工作電壓，提高了設備的可靠性。

在工作電源電路中，集成電路的峰值電流檢測端通過第四電阻對輸入電流進行檢測，從而提高了設備的可靠性，集成電路輸出的工作電壓經過二極管進行限流，隨后再經過第二電感和第四電容組成的低通濾波器對電源進行過濾，從而提高了輸出電源的穩定性，提高了設備的可靠性。

作為優選，所述高度調節機構包括兩個高度調節組件，所述高度調節組件包括高度調節單元、連接桿和基座，所述高度調節單元固定在底座的下方，所述連接桿的一端與高度調節單元連接，所述連接桿的另一端與基座鉸接，所述高度調節單元包括固定支座和傳動齒輪，所述固定支座設置在底座的下方，所述傳動齒輪設置在固定支座的內部，所述固定支座的內壁設有傳動齒，所述傳動齒輪與傳動齒嚙合，所述連接桿與傳動齒輪連接。

其中，當需要對本體進行高度調節的時候，工作人員通過將兩個連接桿分開，則傳動齒輪就會通過與傳動齒嚙合，在固定支座內部發生轉動，則實現了兩個連接桿之間角度的調節，從而能夠實現了本體的高度調節。

作為優選，為了能夠使得基座穩定的固定在地面上，所述基座的下方設有若干吸盤。

作為優選，液晶顯示屏的顯示內容多，從而提高了設備的實用性，所述顯示界面為液晶顯示屏。

作為優選，輕觸按鍵具有靈敏度高的特點，從而提高了設備的可操作性，所述控制按鍵為輕觸按鍵。

作為優選，所述無線通訊模塊包括藍牙，所述藍牙通過藍牙4.0通訊協議與外部通訊終端無線連接。

作為優選，為了提高設備的安全等級，所述本體的阻燃等級為V-0。

作為優選，為了提高設備的可持續工作能力，所述本體的內部設有蓄電池，所述蓄電池與工作電源模塊電連接。

本發明的有益效果是，該高分辨率光學成像設備中，吸熱柱將本體內的熱量傳導到導熱塊的內部，氣泵驅動空氣導熱管道將導熱塊內部的熱量吸收后帶出，實現了對本體的可靠散熱，提高了設備的實用性；不僅如此，在工作電源電路中，第二電感和第四電容組成的低通濾波器對電源進行過濾，從而提高了輸出電源的穩定性，提高了設備的可靠性。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1是本發明的高分辨率光學成像設備的結構示意圖；

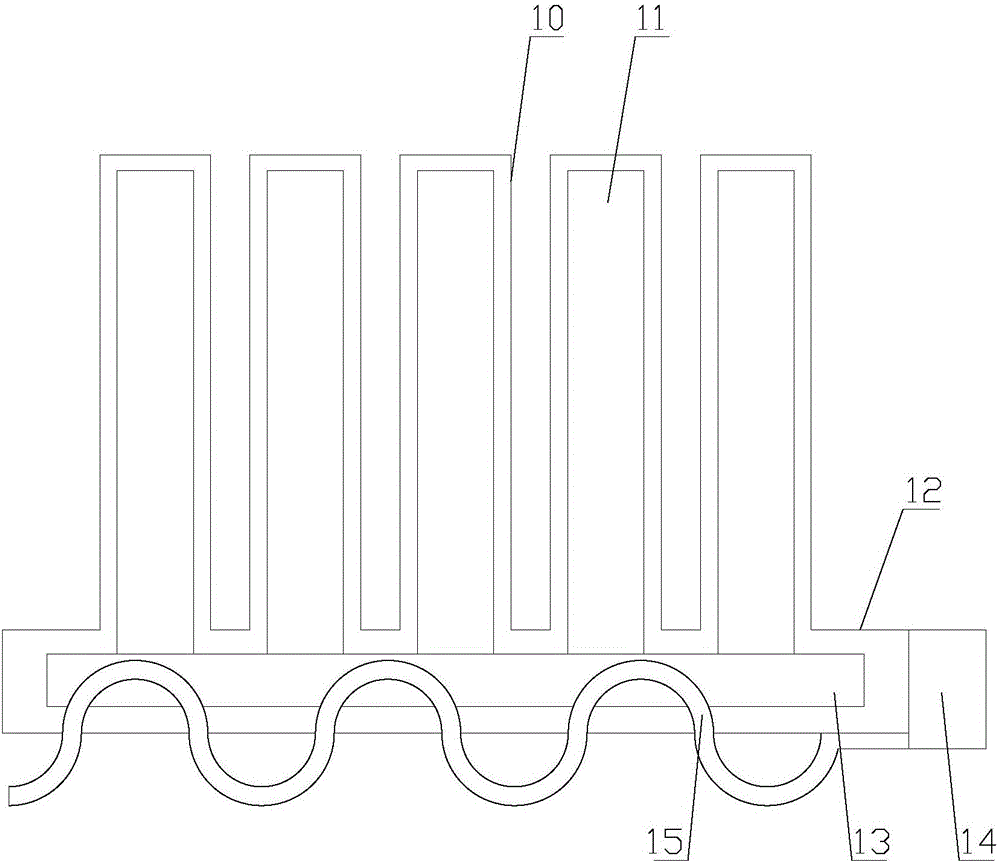

圖2是本發明的高分辨率光學成像設備的散熱機構的結構示意圖；

圖3是本發明的高分辨率光學成像設備的高度調節單元的結構示意圖；

圖4是本發明的高分辨率光學成像設備的系統原理圖；

圖5是本發明的高分辨率光學成像設備的工作電源電路的電路原理圖；

圖中：1.本體，2.顯示界面，3.控制按鍵，4.攝像頭，5.底座，6.高度調節單元，7.連接桿，8.基座，9.吸盤，10.導熱硅膠，11.吸熱柱，12.外殼，13.導熱塊，14.氣泵，15.導熱管道，16.固定支座，17.傳動齒，18.傳動齒輪，19.蓄電池，20.中央控制模塊，21.成像控制模塊，22.氣泵控制模塊，23.無線通訊模塊，24.顯示控制模塊，25.按鍵控制模塊，26.工作電源模塊，U1.集成電路，C1.第一電容，C2.第二電容，C3.第三電容，C4.第四電容，R1.第一電阻，R2.第二電阻，R3.第三電阻，R4.第四電阻，VD1.二極管，L1.第一電感，L2.第二電感。

具體實施方式

現在結合附圖對本發明作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本發明的基本結構，因此其僅顯示與本發明有關的構成。

如圖1-圖5所示，一種高分辨率光學成像設備，包括本體1、攝像頭4、底座5和高度調節機構，所述攝像頭4設置在本體1的一側，所述高度調節機構通過底座5與本體1傳動連接；

所述本體1的內部設有散熱機構，所述散熱機構包括外殼12、若干吸熱柱11、導熱塊13和散熱組件，所述吸熱柱11豎向設置在外殼12的上方，所述導熱塊13設置在外殼12的內部且與吸熱柱11連接，所述吸熱柱11的外周設有導熱硅膠10，所述散熱組件包括氣泵14和若干導熱管道15，所述導熱管道15設置在導熱塊13的內部，所述導熱管道15位于導熱塊13的內部的部分呈S形分布，所述導熱管道15的一端與氣泵14連通，所述導熱管道15的另一端位于外殼12的外部；

其中，當設備開始工作以后，則各吸熱柱11就會對本體1內部的熱量進行吸收，隨后熱量傳導到導熱塊13的內部，此時，氣泵14開始工作，向導熱管道15內部傳輸空氣，則空氣導熱管道15就會將導熱塊13內部的熱量吸收后帶出，實現了對本體1的可靠散熱，提高了設備的實用性；其中，導熱硅膠10在這里用來進行導熱和絕緣。

所述本體1上設有顯示界面2和若干控制按鍵3，所述本體1的內部還設有中控機構，所述中控機構包括中央控制模塊20、與中央控制模塊20連接的成像控制模塊21、氣泵控制模塊22、無線通訊模塊23、顯示控制模塊24、按鍵控制模塊25和工作電源模塊26，所述攝像頭4與成像控制模塊21電連接，所述氣泵14與氣泵控制模塊22電連接，所述顯示界面2與顯示控制模塊24電連接，所述控制按鍵3與按鍵控制模塊25電連接，所述中央控制模塊20為PLC；

所述工作電源模塊26包括工作電源電路，所述工作電源電路包括集成電路U1、第一電容C1、第二電容C2、第三電容C3、第四電容C4、第一電阻R1、第二電阻R2、第三電阻R3、第四電阻R4、二極管VD1、第一電感L1和第二電感L2，所述集成電路U1的型號為MC34063A，所述集成電路U1的驅動端集電極端通過第三電阻R3與集成電路U1的峰值電流檢測端連接，所述集成電路U1的峰值電流檢測端通過第四電阻R4和第一電容C1組成的串聯電路接地，所述集成電路U1的電源輸入端分別與第四電阻R4和第一電容C1連接，所述集成電路U1的驅動端集電極端通過第三電阻R3和第一電感L1組成的串聯電路與集成電路U1的開關端集電極端連接，所述集成電路U1的開關端集電極端與二極管VD1的陽極連接，所述二極管VD1的陰極分別與第二電感L2和第二電阻R2連接，所述集成電路U1的比較器反相輸入端通過第一電阻R1接地且與第二電阻R2和第二電感L2組成的串聯電路連接，所述集成電路U1的接地端接地，所述集成電路U1的定時電容端通過第三電容C3接地，所述集成電路U1的開關管發射極端接地，所述第二電感L2的兩端分別通過第二電容C2和第四電容C4接地。

其中，顯示界面2，用來顯示設備的相關工作信息；控制按鍵3，用來實現工作人員對設備進行現場操控，提高了設備的可操作性；中央控制模塊20，中央控制模塊20可以為PLC，也可以為單片機，從而實現了對設備內的各模塊進行智能化控制，提高了設備的智能化程度；成像控制模塊21，用來進行成像的模塊，在這里，通過控制攝像頭4能夠向指定的地方進行高分辨率成像；氣泵控制模塊22，用來控制氣泵14的模塊，在這里，通過控制氣泵14的工作，從而實現了對本體1內部的熱量進行快速排除，從而提高了設備工作的可靠性；無線通訊模塊23，能夠實現設備與外部的無線通訊終端進行無線連接，進行數據交換，提高了設備的實用性；顯示控制模塊24，用來控制顯示的模塊，在這里，用來控制顯示界面2顯示設備的相關工作信息；按鍵控制模塊25，用來接收控制按鍵3的操控信息的模塊，從而提高了設備的可操作性；工作電源模塊26，用來提供穩定的工作電壓，提高了設備的可靠性。

在工作電源電路中，集成電路U1的峰值電流檢測端通過第四電阻R4對輸入電流進行檢測，從而提高了設備的可靠性，集成電路U1輸出的工作電壓經過二極管VD1進行限流，隨后再經過第二電感L2和第四電容C4組成的低通濾波器對電源進行過濾，從而提高了輸出電源的穩定性，提高了設備的可靠性。

作為優選，所述高度調節機構包括兩個高度調節組件，所述高度調節組件包括高度調節單元6、連接桿7和基座8，所述高度調節單元6固定在底座5的下方，所述連接桿7的一端與高度調節單元6連接，所述連接桿7的另一端與基座8鉸接，所述高度調節單元6包括固定支座16和傳動齒輪18，所述固定支座16設置在底座5的下方，所述傳動齒輪18設置在固定支座16的內部，所述固定支座16的內壁設有傳動齒17，所述傳動齒輪18與傳動齒17嚙合，所述連接桿7與傳動齒輪18連接。

其中，當需要對本體1進行高度調節的時候，工作人員通過將兩個連接桿7分開，則傳動齒輪18就會通過與傳動齒17嚙合，在固定支座16內部發生轉動，則實現了兩個連接桿7之間角度的調節，從而能夠實現了本體1的高度調節。

作為優選，為了能夠使得基座8穩定的固定在地面上，所述基座8的下方設有若干吸盤9。

作為優選，液晶顯示屏的顯示內容多，從而提高了設備的實用性，所述顯示界面2為液晶顯示屏。

作為優選，輕觸按鍵具有靈敏度高的特點，從而提高了設備的可操作性，所述控制按鍵3為輕觸按鍵。

作為優選，所述無線通訊模塊23包括藍牙，所述藍牙通過藍牙4.0通訊協議與外部通訊終端無線連接。

作為優選，為了提高設備的安全等級，所述本體1的阻燃等級為V-0。

作為優選，為了提高設備的可持續工作能力，所述本體1的內部設有蓄電池19，所述蓄電池19與工作電源模塊26電連接。

與現有技術相比，該高分辨率光學成像設備中，吸熱柱11將本體1內的熱量傳導到導熱塊13的內部，氣泵14驅動空氣導熱管道15將導熱塊13內部的熱量吸收后帶出，實現了對本體1的可靠散熱，提高了設備的實用性；不僅如此，在工作電源電路中，第二電感L2和第四電容C4組成的低通濾波器對電源進行過濾，從而提高了輸出電源的穩定性，提高了設備的可靠性。

以上述依據本發明的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項發明技術思想的范圍內，進行多樣的變更以及修改。本項發明的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
