本發明屬于無線通信技術領域，尤其涉及一種多用戶多輸入多輸出(簡稱MU-MIMO)系統下行鏈路中的預編碼，具體是一種自干擾抑制的多流分集BD預編碼方法及裝置，用于無線通信領域的抗干擾。

背景技術：

MU-MIMIO系統能夠在相同的時間和頻率資源塊上給多個用戶發送多路空間復用信號，同時獲得高的系統容量和空分多址處理帶來的抵消多用戶干擾的好處。在該系統中，由于基站(簡稱BS)同時給多個用戶發送信號，必然會引入多用戶干擾(簡稱MUI)，且因?yàn)榻邮仗炀€分屬于不同的用戶，用戶間無法進行協作處理，所以需要在BS端對發送信號進行預編碼抑制或完全消除MUI。

MU-MIMO的預編碼從類型上分為非線性預編碼和線性預編碼。非線性預編碼如臟紙編碼(簡稱DPC)雖然能夠?qū)崿F(xiàn)最優的系統性能，但由于復雜度高，在實際中很難應用。線性預編碼如BD預編碼實現了次優的系統性能，但由于具有較低的復雜度，因此在MU-MIMO系統中被廣泛采用。BD預編碼方法可以利用所有用戶的信道狀態信息(CSI)，完全消除MUI,但并未考慮自身干擾。

現有MU-MIMO系統中廣泛采用的BD預編碼，BS端首先獲取所有用戶的信道矩陣；然后構造期望用戶的干擾矩陣，根據干擾矩陣獲得期望用戶的預編碼矩陣和譯碼矩陣；基站利用獲得的預編碼矩陣對發送的原始信號進行預編碼，預編碼后的信號通過基站發射出去；用戶接收信號并利用譯碼矩陣進行解碼，獲得原始信號。由于BD預編碼在構造期望用戶干擾信道矩陣時僅僅考慮其他用戶的信道矩陣，并未考慮期望用戶自身天線間的干擾，因此在發送多路數據流時，導致誤碼率性能下降。

其次，由于BD預編碼中不同數據流的等效信道增益不同，如果發送多路相同數據流，接收端對多路數據流進行合并，誤碼率性能取決于最差等效信道狀況，因此并未考慮發送多路相同的數據流的情況來提高系統的可靠性。

現有技術中的BD預編碼方法在構造干擾信道時只考慮了MUI干擾，并沒有考慮自身天線間自干擾，在用戶有多路數據流時，誤碼率性能較差。

技術實現要素：

本發明的目的是針對現有技術中的BD預編碼方法存在發送多路數據流時，誤碼率性能較差的問題，提供一種具有更好的系統誤碼率性能的自干擾抑制的多流分集BD預編碼方法和裝置。

本發明是一種自干擾抑制的多流分集BD預編碼方法，其特征在于，包括有如下步驟：

步驟1：確定所有用戶信道矩陣，基站獲取各個用戶的下行信道矩陣，確定所有用戶信道矩陣H_k為用戶k的下行信道矩陣，k＝1,2,…,K,K為系統中的用戶數，[·]^T表示矩陣的轉置；

步驟2：確定用戶接收天線的零空間正交基，首先構造各用戶每根接收天線的干擾矩陣，然后計算各用戶每根接收天線的干擾矩陣的零空間正交基，從而獲得各用戶所有接收天線的零空間正交基，以用戶k為例，用戶k第i根接收天線的干擾矩陣為其中為戶k的下行信道矩陣H_k去掉第i行后的信道矩陣，即該干擾矩陣既包含其他用戶信道狀態信息，又包含自身信道狀態信息；

步驟3：構造等效信道矩陣、線性預編碼矩陣和接收譯碼矩陣，根據各用戶的所有接收天線的干擾矩陣的零空間正交基與用戶的下行信道矩陣，構造每個用戶的自干擾抑制等效信道矩陣，并根據自干擾抑制等效信道矩陣，構造每個用戶的線性預編碼矩陣和接收譯碼矩陣；

步驟4：對基站發送信號進行多流分集BD預編碼，利用構造的線性預編碼矩陣對各個用戶的發送信號進行多流分集BD預編碼，對多流分集BD預編碼后的信號進行相加，通過基站端天線發射出去；

步驟5：用戶對接收信號進行譯碼、合并和估計，期望用戶對從基站接收到的信號用對應的多流分集BD接收譯碼矩陣進行處理，將多流分集BD接收譯碼矩陣處理后的期望用戶的數據流進行合并，利用多條數據流提供空間分集增益，估計出原始發送數據。

本發明還是一種自干擾抑制的多流分集BD預編碼裝置，其特征在于，按照信號處理流程依次連接有：信道矩陣獲取模塊、零空間正交基構造模塊、預編碼矩陣及接收譯碼矩陣構造模塊、預編碼處理模塊、接收信號處理模塊，各模塊分述如下：

信道矩陣獲取模塊，用于獲取所有用戶的信道矩陣，輸入為各個用戶的信道矩陣，輸出為所有用戶的信道矩陣；

零空間正交基構造模塊，用于獲得各用戶接收天線零空間正交基，輸入為所有用戶的信道矩陣，輸出為各用戶的所有接收天線的零空間正交基；

預編碼矩陣及接收譯碼矩陣構造模塊，用于獲得用戶的多流分集BD預編碼矩陣和多流分集BD接收譯碼矩陣，輸入為各用戶的所有接收天線的零空間正交基，輸出為各用戶的多流分集BD預編碼矩陣和多流分集BD接收譯碼矩陣；

預編碼處理模塊，用于將發送給所有用戶的原始信號利用所述的預編碼矩陣構造模模塊構造的預編碼矩陣進行多流分集BD預編碼處理，并將所有用戶多流分集BD預編碼后的信號進行加和，通過基站端發射出去，輸入為發送給用戶的原始信號，輸出為多流分集BD預編碼后的信號；

接收信號處理模塊，用于利用上述求得的多流分集BD接收譯碼矩陣處理用戶的接收信號，并將多流分集BD接收譯碼矩陣處理后得到的用戶數據流進行合并，估計原始數據。接收信號處理模塊的輸入為用戶通過天線接收的信號，輸出為基站發送給期望用戶的原始信號估計。

與現有技術相比，本發明具有的優點：

1.現有BD預編碼方法的主要目的為消除多用戶干擾，在構造干擾矩陣求解期望用戶的預編碼矩陣時，僅考慮其他用戶對期望用戶的干擾，即干擾矩陣中只包含其他用戶的信道狀態信息，而本發明在構造干擾矩陣時，同時引入期望用戶的信道狀態信息，構造每根接收天線的干擾矩陣，因此本發明有效消除了用戶間干擾，同時又消除了期望用戶自身天線間自干擾，降低了誤碼率。

2.現有BD預編碼方法在用戶有多路數據流時，不同數據流間的等效信道增益差距比較大，系統誤碼率性能取決于最差等效信道狀況，因此并未考慮合并技術提高系統可靠性。本發明通過消除用戶天線間自干擾平衡了不同數據流的等效信道增益，并通過基站發送多路相同的數據流，用戶端進行多路數據流合并的方法，增加了空間分集增益，提高了系統可靠性。

附圖說明

圖1為MU-MIMO系統下行鏈路結構示意圖；

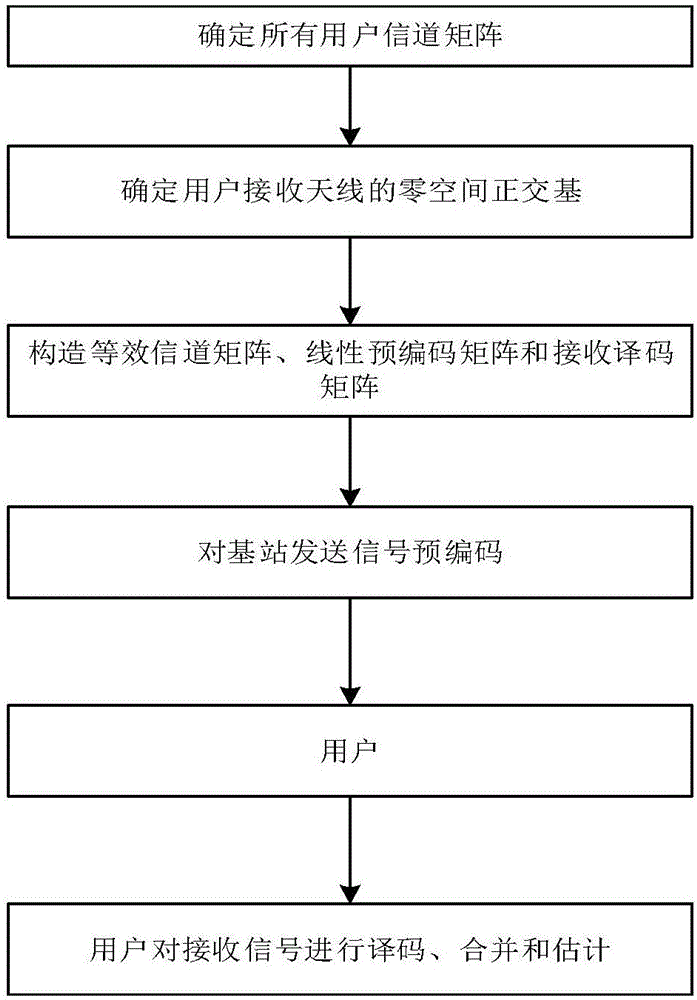

圖2為本發明預編碼方法的流程框圖；

圖3為本發明預編碼裝置的構成示意圖；

圖4為本發明預編碼裝置中零空間正交基構造模塊的構成示意圖；

圖5為本發明預編碼裝置中接收信號處理模塊的構成示意圖；

圖6為本發明與現有BD預編碼方法有關錯誤比特率的性能比較曲線圖。

具體實施方式

下面結合附圖對本發明詳細說明

實施例1

現有MU-MIMO系統中的預編碼主要有非線性預編碼和線性預編碼兩大類。其中，非線性預編碼能夠提供更佳的系統性能，但由于實現復雜度高，應用范圍受限。線性預編碼與非線性預編碼相比，由于具有更低的復雜度，盡管在性能方面表現稍差，仍獲得了廣泛的應用,比如BD預編碼。然而，塊對角化BD預編碼僅消除了多用戶之間的干擾，并未考慮自身天線間自干擾，當用戶存在多路數據流時，誤碼率性能下降。本發明就這一問題展開研究和創新，提出自干擾抑制的多流分集BD預編碼方法，通過構造干擾矩陣時，引入自身信道狀態信息，在消除多用戶干擾的同時，抑制了天線間自干擾。并通過基站端發送多路相同數據流的方式，在用戶端進行多路數據的合并，增加了空間分集增益，提高了系統的可靠性。

本發明是一種自干擾抑制的多流分集BD預編碼方法，參見圖1，圖1為MU-MIMO系統下行鏈路結構示意圖。系統中一個基站同時為K個用戶提供服務?；居蠳_T根發射天線，用戶k有N_Rk根接收天線，系統滿足N_T≥N_R，其中即基站發射天線數大于等于所有用戶接收天線數之和?；景l(fā)送的信號為所有用戶預編碼后信號的加和，基站發送給用戶的數據流數與用戶的接收天線數相等。根據TDD模式下的信道互易性，基站可以獲知所有用戶的信道矩陣。用戶k的信道矩陣記為H_k，因此用戶k接收到的信號為x_k為基站發送給用戶k的原始信號，F(xiàn)_k為用戶k的預編碼矩陣，n_k為零均值和單位方差的加性高斯白噪聲。上式中等號右邊第一項表示用戶k的有用信號，等號右邊第二項表示MUI。

參見圖2，本發明自干擾抑制的多流分集BD預編碼方法包括有如下步驟：

步驟1：確定所有用戶信道矩陣。

基站獲取各個用戶的下行信道矩陣，確定所有用戶信道矩陣H_k為用戶k的下行信道矩陣，k＝1,2,…,K,K為系統中的用戶數，[·]^T表示矩陣的轉置。

基站獲取用戶的信道狀態信息，能夠利用該信息在基站端進行預編碼操作，減少用戶端檢測操作，降低用戶端的硬件復雜度。

步驟2：確定用戶接收天線的零空間正交基。

首先構造各用戶每根接收天線的干擾矩陣；然后計算各用戶每根接收天線的干擾矩陣的零空間正交基，從而獲得各用戶所有接收天線的零空間正交基。以用戶k為例，用戶k第i根接收天線的干擾矩陣為其中為戶k的下行信道矩陣H_k去掉第i行后的信道矩陣，即該干擾矩陣既包含其他用戶信道狀態信息，又包含自身信道狀態信息。

本發明構造的各用戶每根接收天線的干擾矩陣，引入了期望用戶自身信道狀態信息，保證了所求零空間正交基在消除多用戶干擾的同時，也消除了期望用戶自身天線間自干擾。期望用戶即系統中每一個用戶，用戶在信號接收時作為期望用戶，其他用戶為干擾用戶。在本發明中，系統中每個用戶，都會作為期望用戶參與計算自身天線的零空間正交基。

步驟3：構造等效信道矩陣、線性預編碼矩陣和接收譯碼矩陣。

將各用戶每根接收天線的干擾矩陣合并在一起，形成各用戶所有接收天線的干擾矩陣，根據用戶所有接收天線的干擾矩陣的零空間正交基與用戶的下行信道矩陣，構造每個用戶的自干擾抑制等效信道矩陣，并根據自干擾抑制等效信道矩陣，構造每個用戶的多流分集BD預編碼矩陣和多流分集BD接收譯碼矩陣，每個用戶的自干擾抑制等效信道矩陣簡稱等效信道矩陣，多流分集BD預編碼矩陣簡稱線性預編碼矩陣，多流分集BD接收譯碼矩陣簡稱接收譯碼矩陣。

構造等效信道矩陣、線性預編碼矩陣和接收譯碼矩陣，具體包括：

3.1：由用戶k的所有接收天線的干擾矩陣的零空間正交基與用戶k的信道矩陣構造自干擾抑制等效信道其中自干擾抑制等效信道為用戶預編碼后的信號等效通過的虛擬信道，并非實際存在的信道。

3.2：對上述自干擾抑制等效信道作奇異值分解，得到其中是的左奇異向量矩陣，是的奇異值矩陣，是的右奇異向量矩陣，是非零奇異值對應的右奇異向量矩陣，是零奇異值對應的右奇異向量矩陣。

用戶k的預編碼矩陣取其中表示取的前N_Rk列，用戶k的接收譯碼矩陣為其中表示取的前N_Rk列。

奇異值分解的目的是得到自干擾抑制等效信道的左右奇異矩陣，從而確定用戶的預編碼矩陣和接收譯碼矩陣。

3.3：重復步驟3.1和步驟3.2，確定除用戶k以外的所有用戶的預編碼矩陣和接收譯碼矩陣。

由于步驟2中對用戶每根接收天線構造了干擾矩陣，得到用戶自身每根接收天線的零空間正交基，因此本步驟中構造的等效信道實現了自干擾抑制。

步驟4：對基站發送信號進行多流分集BD預編碼。

利用構造的線性預編碼矩陣對各個用戶的發送信號進行多流分集BD預編碼，對多流分集BD預編碼后的信號進行相加，通過基站端天線發射出去，具體包括：

4.1：利用步驟3中構造的線性預編碼矩陣對各個用戶的發送信號進行預編碼：具體是對基站發送給用戶的原始信號左乘多流分集BD預編碼矩陣，以用戶k為例，用戶k進行多流分集BD預編碼后的信號表示為F_kx_k，完成各個用戶的多流分集BD預編碼。

4.2：基站對所有用戶多流分集BD預編碼后的信號進行加和，并通過基站端天線發射出去，表示為x為基站發送的包括所有用戶多流分集BD預編碼后的信號，系統中各個用戶均能接收到該信號。

由于基站需要同時與多個用戶進行通信，基站發送的信號包含基站服務的所有用戶的信息，所以系統自動引入了多用戶之間的干擾，為了消除這些多用戶干擾，需要利用基站對發送給所有用戶的原始信號進行多流分集BD預編碼處理。

步驟5：用戶對接收信號進行譯碼、合并和估計。

期望用戶端對接收到的經過基站多流分集BD預編碼處理的信號，用同多流分集BD預編碼矩陣對應的多流分集BD接收譯碼矩陣進行譯碼處理，將多流分集BD接收譯碼矩陣處理后的數據流進行合并，利用多條數據流提供空間分集增益，估計出原始發送數據。

因?yàn)楸景l(fā)明在設計預編碼時考慮了接收天線間的影響，針對每根接收天線構造了各用戶每根接收天線的干擾矩陣，消除了天線間自干擾。用戶有多條數據流時，不同數據流的等效信道增益得到了有效平衡，因此能夠利用合并技術，將用戶的多條數據流進行合并，多條數據流提供了空間分集增益，進而也提高了MU-MIMO系統的可靠性。

本發明的多流分集BD預編碼方法與現有BD預編碼方法相比，在構造干擾矩陣求解期望用戶的預編碼矩陣時，本發明各用戶每根接收天線的干擾矩陣中不僅包含其他用戶的信道狀態信息，同時引入期望用戶的信道狀態信息，構造期望用戶每根接收天線的干擾矩陣，因此本發明有效消除了用戶間干擾，同時又消除了期望用戶自身天線間自干擾。

實施例2

自干擾抑制的多流分集BD預編碼方法同實施例1，其中步驟2中確定用戶接收天線的零空間正交基，具體包括：

2.1：構造任意用戶k的第i根接收天線的干擾矩陣該矩陣既包含其他用戶的信道狀態信息，又包含自身信道狀態信息。

2.2：求解用戶k的第i根接收天線的干擾矩陣的零空間正交基，對進行奇異值分解，得到其中是的左奇異向量矩陣，是的奇異值矩陣，是右奇異向量矩陣，是非零奇異值對應的右奇異向量矩陣，是零奇異值對應的右奇異向量矩陣，由矩陣論的知識可知，構成的零空間正交基。

2.3：求解用戶k的所有接收天線的干擾矩陣的零空間，遍歷用戶k的所有接收天線，重復步驟2.1和步驟2.2，得到用戶k的所有接收天線的干擾矩陣的零空間正交基為其中N_Rk為用戶k的接收天線數。

2.4：重復步驟2.1、步驟2.2和步驟2.3，遍歷所有用戶，構造所有用戶的每根接收天線的干擾矩陣，所有用戶是包括用戶k以及用戶k以外所有用戶，求得各個用戶的所有接收天線干擾矩陣的零空間正交基。

本發明利用各個用戶每根接收天線干擾矩陣計算得到的多流分集BD預編碼矩陣F_k，消除了多用戶干擾，同時極大地抑制了等效信道的自干擾，在用戶有多路數據流時，有效降低了系統的誤碼率。

實施例3

本發明還是一種自干擾抑制的多流分集BD預編碼裝置，參見圖3，按照信號處理流程依次連接有：信道矩陣獲取模塊、零空間正交基構造模塊、預編碼矩陣及接收譯碼矩陣構造模塊、預編碼處理模塊、接收信號處理模塊，各模塊分述如下：

信道矩陣獲取模塊，用于獲取所有用戶的信道矩陣，輸入為各個用戶的信道矩陣，輸出為所有用戶信道矩陣。對于時分雙工系統，用戶信道矩陣由基站接收的上行鏈路的訓練序列或者導頻序列來獲得；對于頻分雙工系統，用戶信道矩陣通過反饋獲得。

零空間正交基構造模塊，用于獲得各用戶接收天線零空間正交基，輸入為所有用戶的信道矩陣，輸出為各用戶的所有接收天線的零空間正交基。

預編碼矩陣及接收譯碼矩陣構造模塊，用于獲得用戶的多流分集BD預編碼矩陣和多流分集BD接收譯碼矩陣，輸入為各用戶的所有接收天線的零空間正交基，輸出為該用戶的多流分集BD預編碼矩陣和多流分集BD接收譯碼矩陣。其中預編碼矩陣用于對基站發送的原始信號進行多流分集BD預編碼處理，接收譯碼矩陣用于用戶對接收信號進行多流分集BD譯碼處理。

預編碼處理模塊，用于將發送給所有用戶的原始信號利用所述的預編碼矩陣構造模塊構造的預編碼矩陣進行多流分集BD預編碼處理，并將所有用戶多流分集BD預編碼后的信號進行加和，通過基站端發射出去，輸入為發送給用戶的原始信號，輸出為多流分集BD預編碼后的信號?；景l(fā)送信號包含所有用戶信息，增大了系統容量。

接收信號處理模塊，用于利用上述求得的多流分集BD接收譯碼矩陣處理用戶的接收信號，并將多流分集BD接收譯碼矩陣處理后得到的用戶數據流進行合并，估計原始數據。接收信號處理模塊的輸入為用戶通過天線接收的信號，輸出為基站發送給期望用戶的原始信號估計。

實施例4

自干擾抑制的多流分集BD預編碼裝置的構成同實施例3，參見圖4，其中零空間正交基構造模塊按照信號處理流程連接有干擾矩陣構造子模塊和奇異值分解子模塊，各子模塊分述如下：

干擾矩陣構造子模塊，用于根據獲取的信道矩陣構造用戶的每根接收天線的干擾信道矩陣，輸入為信道矩陣獲取模塊所得到的所有用戶的信道狀態信息，輸出為用戶接收天線的干擾矩陣，以任意用戶k為例，用戶k第i根接收天線的干擾矩陣為

從上式中看到，各用戶每根接收天線的干擾矩陣的構造方法不同于傳統BD預編碼方法，該干擾矩陣既包括除用戶k以外其他用戶的信道矩陣用來消除多用戶干擾，又包含用戶k自身的信道狀態信息用來消除自身天線間自干擾。

奇異值分解子模塊，用于對用戶每根接收天線的干擾矩陣進行奇異值分解，得到每個用戶每根接收天線的零空間正交基，進而得到各個用戶所有接收天線的零空間正交基，輸入為干擾矩陣構造子模塊得到的各用戶每根接收天線的干擾矩陣，輸出為對應該干擾矩陣的零空間正交基。

以用戶k第i根接收天線的干擾矩陣為例，對其進行奇異值分解，得到用戶k第i根接收天線的干擾矩陣的零空間正交基同理可以得到用戶k所有接收天線的干擾矩陣的零空間正交基為進一步構造用戶自干擾抑制等效信道矩陣和多流分集BD預編碼矩陣奠定了基礎。

實施例5

自干擾抑制的多流分集BD預編碼裝置的構成同實施例3-4，參見圖5，其中接收信號處理模塊按照信號處理流程依次連接有信號譯碼子模塊、數據流合并子模塊和信號判決子模塊，各子模塊分述如下：

信號譯碼子模塊，用于譯碼用戶的接收信號，輸入為用戶的接收信號，輸出為譯碼后的多路數據流，用戶利用接收譯碼矩陣D_k對接收信號的進行譯碼，獲得譯碼后信號為用戶k接收到的譯碼后的數據流，L_k為發送給用戶k的數據流數目，y_k為用戶k的接收信號。

數據流合并子模塊，將譯碼后的用戶k的L_k條數據流進行合并，輸入為用戶k譯碼后的多路數據流，輸出為多路數據流合并后的合并信號。

合并技術可以采用等比合并方法、最大比合并方法、選擇合并方法，或者是幾種合并方法的自由組合。

信號判決子模塊，對合并后的信號進行判決，輸入為用戶的合并信號，輸出為基站發送給用戶的原始信號的估計。

下面給出一個更加完整的實例，對本發明進一步詳細說明：

實施例6

自干擾抑制的多流分集BD預編碼方法同實施例1-2，如圖2所示，本發明的預編碼方法，包括步驟：

步驟1：確定所有用戶信道矩陣，基站獲取各個用戶的下行信道矩陣，確定所有用戶信道矩陣對于時分雙工系統，由基站接收的上行鏈路的訓練或者導頻序列來獲得；對于頻分雙工系統，則可以通過反饋獲得；H_k為用戶k的下行信道矩陣，k＝1,2,…,K,K為系統中的用戶數，[·]^T表示矩陣的轉置。

步驟2：確定用戶接收天線的零空間正交基，首先，構造各用戶每根接收天線的干擾矩陣，然后計算各用戶每根接收天線的干擾矩陣的零空間正交基，從而獲得各用戶所有接收天線的零空間正交基，以用戶k為例，用戶k第i根接收天線的干擾矩陣為其中為戶k的下行信道矩陣H_k去掉第i行后的信道矩陣，即該干擾矩陣既包含其他用戶信道狀態信息，又包含自身信道狀態信息；具體分步驟如下：

2.1：構造任意用戶k的第i根接收天線的干擾矩陣本發明中的干擾矩陣既包含其他用戶的信道狀態信息，又包含用戶k自身信道狀態信息。

2.2：求解用戶k的第i根接收天線的干擾矩陣的零空間正交基，對進行奇異值分解，得到其中是的左奇異向量矩陣，是的奇異值矩陣，是右奇異向量矩陣，是非零奇異值對應的右奇異向量矩陣，是零奇異值對應的右奇異向量矩陣，由矩陣論的知識可知，構成的零空間正交基。

2.3：求解用戶k的所有接收天線的干擾矩陣的零空間，遍歷用戶k的所有接收天線，重復步驟2.1和步驟2.2，得到用戶k的所有接收天線的干擾矩陣的零空間正交交基為其中N_Rk為用戶k的接收天線數。

2.4：重復步驟2.1、步驟2.2和步驟2.3，遍歷所有用戶，構造除用戶k以外的用戶的每根接收天線的干擾矩陣，求得各個用戶的所有接收天線干擾矩陣的零空間正交基。用戶k及其以外的用戶構成所有用戶。

步驟3：根據各用戶的所有接收天線的干擾矩陣的零空間正交基與用戶的下行信道矩陣，構造每個用戶的自干擾抑制等效信道矩陣，并根據自干擾抑制等效信道矩陣，構造每個用戶的多流分集BD預編碼矩陣和多流分集BD接收譯碼矩陣；具體分步驟如下：

3.1：構造用戶k的自干擾抑制等效信道矩陣。利用用戶k的信道矩陣和用戶k的所有天線的零空間矩陣得到用戶k的自干擾抑制等效信道矩陣其中為用戶k的所有接收天線的零空間矩陣；將展開，表示成如下形式

自干擾抑制等效信道矩陣成塊對角形式，即步驟2中干擾矩陣的構造方法有效消除了等效信道自干擾，其中h_k為H_k的第k行。

3.2：確定用戶k的多流分集BD預編碼矩陣和多流分集BD接收譯碼矩陣。對進行SVD分解其中是的左奇異向量矩陣，是的奇異值矩陣，是的右奇異向量矩陣；是非零奇異值對應的右奇異向量矩陣，是零奇異值對應的右奇異向量矩陣；用戶k的預編碼矩陣取其中表示取的前N_Rk列；用戶k的接收矩陣為其中表示取的前N_Rk列。

3.3：重復步驟3.1和步驟3.2，遍歷所有用戶，確定所有用戶的多流分集BD預編碼矩陣和多流分集BD接收譯碼矩陣。

步驟4：對基站發送信號預編碼。

4.1：利用步驟3中構造的線性預編碼矩陣對各個用戶的發送信號進行多流分集BD預編碼：具體是對用戶的信號左乘多流分集BD預編碼矩陣，以用戶k為例，用戶k多流分集BD預編碼后的信號表示為F_kx_k。

4.2：基站對所有用戶多流分集BD預編碼后的信號進行相加，并通過基站端天線發射出去，表示為x為基站發送的多流分集BD預編碼后信號。

步驟5：用戶端對接收到的基站多流分集BD預編碼后的信號用對應的多流分集BD接收譯碼矩陣進行處理，將接收譯碼矩陣處理后的用戶的數據流進行合并，估計出用戶的原始發送數據。具體分步驟如下：

5.1：利用上述獲得的用戶的多流分集BD接收譯碼矩陣處理用戶的接收信號，獲得譯碼后信號為用戶k接收到的譯碼后的數據流，L_k為基站發送給用戶k的數據流的數目，y_k為用戶k接收到的信號。

5.2：將譯碼后的用戶k的L_k條數據流進行合并，假設每路數據流在合并時的加權值為復數{ω_n,n＝1,2,…,L_k}，加權合并后的信號表示為合并技術可以采用等比合并方法、最大比合并方法、選擇合并方法，或者是幾種合并方法自由組合。

5.3：對合并后的信號進行判決，得到基站發送給用戶的原始數據的估計完成自干擾抑制的多流分集BD預編碼以及接收過程，得到準確率更高的信號。

本發明的多流分集BD預編碼有效平衡了不同數據流的等效信道增益，抑制了等效信道自干擾，通過基站發送多路相同的數據流，用戶端進行多路數據流的合并，增加了空間分集增益，提高了系統可靠性。

實施例7

自干擾抑制的多流分集BD預編碼方法和裝置同實施例1-6，下面對本發明的自干擾抑制的多流分集BD預編碼方法與現有技術中的BD預編碼方法的錯誤比特率性能進行仿真比較。

圖6為本發明的自干擾抑制的多流分集BD預編碼方法與現有技術中的BD預編碼方法的錯誤比特率性能的比較仿真圖。橫軸表示用戶的接收信噪比，縱軸表示錯誤比特率。

仿真條件為：MU-MIMO系統，系統中有一個基站，基站天線數為6，每個用戶的接收天線數為2，用戶數為3，信道模型建模為完美的單徑瑞利衰落信道，采用蒙特卡羅仿真方法，參與仿真的有本發明的自干擾抑制的多流分集BD預編碼方法和傳統BD預編碼方法。發送信號采用QPSK調制，誤碼率為多次實驗的統計平均誤碼率。

如圖6所示，本發明的自干擾抑制的多流分集BD預編碼方法與傳統的BD預編碼方法相比，在誤比特率性能上有明顯的優勢，當誤碼率為10^-3時，本發明的自干擾抑制的多流分集BD預編碼方法與傳統BD預編碼方法相比，獲得約1.5dB的增益。并且隨著接收信噪比的增加，本發明的自干擾抑制的多流分集BD預編碼方法相對于傳統BD預編碼方法在相同的信噪比下，誤比特率更低，也就是說誤碼率性能的優勢更加明顯。用本發明的技術方案進行多流分集BD預編碼處理，可以使系統獲得更佳的誤碼性能，且提高了系統的傳輸可靠性。

綜上所述，本發明公開的自干擾抑制的多流分集BD預編碼方法及裝置，該方法包括：基站獲取各個用戶的下行信道矩陣，確定總的用戶信道矩陣；基站端確定各用戶接收天線的干擾信道矩陣的零空間正交基；根據用戶的所有接收天線干擾矩陣的零空間正交基與用戶的下行信道矩陣，構造每個用戶的自干擾抑制等效信道矩陣，并根據等效信道矩陣，構造每個用戶的多流分集BD預編碼矩陣和多流分集BD接收譯碼矩陣；對基站發送給所有用戶的原始信號進行多流分集BD預編碼，并將預編碼后的信號相加，從基站端天線發射出去；用戶端對接收到的信號用對應的多流分集BD接收譯碼矩陣接收處理，將各用戶接收處理后的數據流進行合并，估計出原始發送數據。本發明提供的自干擾抑制的多流分集BD預編碼方法，解決了MU-MIMO系統中接收端天線間自干擾的技術問題，消除多用戶干擾的同時，極大地抑制了等效信道的自干擾，并通過多路數據流的合并增加了空間分集增益，提高了系統的可靠性。用于無線通信領域的抗干擾。
