本發明屬于無線通信技術領域，具體涉及一種基于有效安全容量的最優功率分配方法。

背景技術：
：

由于無線媒質的開放性以及無線廣播的不穩定性，無線通信的安全性成為了日益突出的問題。隨著保密數據傳輸?shù)谋ㄐ栽鲩L，無線通信的安全性受到了越來越多的關注。傳統的實現安全的方式為加密技術，它的優勢在于即使竊聽者竊聽到傳輸?shù)男畔?，可能由于無法獲得密鑰而不能獲取傳輸?shù)男畔ⅰ５羌用芗夹g(shù)有兩個明顯的弊端：一、密鑰在傳輸過程中可能被竊取；二、這種加密技術是建立在運算量的基礎上的，計算機運算能力越強，密鑰被破解的可能性越大。隨著人們對物理層特性的深入理解，學者提出可以通過物理層安全技術實現安全通信。所謂的物理層安全技術是指利用物理層的特性——如衰落或干擾等來實現系統的安全性能。常用的物理層安全技術有密鑰協商、信道編碼、協作干擾等。作為一種有效的物理層安全技術，協作干擾是指對合法用戶和竊聽者引入差異化的干擾，使得其對竊聽者的干擾高于對合法用戶的，從而提高主信道的性能。很多研究已經將協作干擾技術應用于不同的場景中，以提高無線系統的安全性能。

然而，對于現實中的很多通信系統，如網絡語音電話系統和視頻交互系統等除了要滿足安全性能外還需要保證一定的服務質量(Quality of Service,QoS)。此時在衡量系統的性能時需要將服務質量的要求考慮在內。然而，現有的很多基于無線系統性能的功率分配方案大都不考慮時延QoS或者只考慮非常嚴格或?qū)捤傻那闆r，因此研究差異性的時延QoS保障問題有著重要的意義。

技術實現要素：
：

本發明的目的是針對現有技術存在的問題，提供了一種基于有效安全容量的最優功率分配方法，該方法不僅能夠保證無線通信的安全性，而且能夠適應差異性時延QoS的保障。

為達到上述目的，本發明采用如下技術方案來實現：

基于有效安全容量的最優功率分配方法，該方法采用的系統包括均配備1根全向天線的1個發射機、1個合法用戶和1個竊聽者，以及配備多根全向天線的1個協作干擾機，假設協作干擾機知道所有信道的信道狀態信息；所有的信道均為瑞利塊衰落信道；通過設計協作干擾機處的波束賦形矢量，對合法用戶和竊聽者引入差異化的干擾，具體步驟如下：

1)發射機和合法用戶進行通信，協作干擾機發射干擾信號對合法用戶和竊聽者引入差異化的干擾；根據合法用戶和竊聽者接收到的信號求出安全容量，并結合有效安全容量的定義得出有效安全容量的表達式；

2)利用有效安全容量的表達式，建立協作干擾機的功率與有效安全容量的關系，并在協作干擾機平均功率受限和協作干擾機功率非負的條件下對有效安全容量進行優化，以有效安全容量最大化為目標獲得最終的功率分配方法。

本發明進一步的改進在于，步驟1)的具體實現方法如下：

101)發射機以數據幀的形式發送數據，得到在第i幀時合法用戶和竊聽者接收到的信號；

102)利用合法用戶和竊聽者接收到的信號，得到有效安全容量的表達式。

本發明進一步的改進在于，步驟101)中，合法用戶和竊聽者接收到的信號分別為：

其中，P_S表示發射機的功率，是恒定的；P_J表示協作干擾機的功率，且x_s表示發射機發送的信號，且E[|x_s|²]＝1；ωz表示協作干擾機發送的信號，其中，表示協作干擾機處的波束賦形矢量，且ω＝(ω₁,ω₂,...ω_m)^T，||ω||²＝1；z表示干擾信號，且E[|z|²]＝1；n_D和n_E表示零均值的循環對稱復高斯隨機變量，且獨立同分布；h_S,D∈C^1×1表示發射機到合法用戶的信道；h_S,E∈C^1×1表示發射機到竊聽者的信道；h_J,D∈C^m×1表示協作干擾機到合法用戶的信道，其中h_J,D＝(h_J,D1,h_J,D2,...h_J,Dm)^T；h_J,E∈C^m×1表示協作干擾機到竊聽者的信道，其中h_J,E＝(h_J,E1,h_J,E2,...h_J,Em)^T。

本發明進一步的改進在于，步驟102)中，有效安全容量C(θ)的表達式為：

其中，θ為服務質量指數；T為一幀的持續時間；B為帶寬；R為表示安全速率。

本發明進一步的改進在于，建立協作干擾機的功率與有效安全容量的關系，具體如下：

s.t:0≤R≤R_S

P_J≥0

其中，P_J表示每一種信道狀態下協作干擾機分配的功率；表示協作干擾機處的波束賦形矢量；R_S表示安全容量；表示協作干擾機所能分配的最大平均功率。

本發明進一步的改進在于，設計協作干擾機處的波束賦形矢量得到安全容量新的表達式；接著，將安全容量分大于零和等于零兩種情況進行討論，得出新的優化問題；

s.t.P_J≥0

其中，

P_S表示發射機Alice的功率，是恒定的；表示發射機到合法用戶對噪聲歸一化的信道增益；表示發射機到竊聽者對噪聲歸一化的信道增益；表示協作干擾機到竊聽者對噪聲歸一化的信道增益；表示協作干擾機到合法用戶和竊聽者信道之間夾角余弦值的平方；

通過拉格朗日對偶函數求解新的優化問題，并通過不斷迭代拉格朗日乘子得到新的優化問題的最優解。

本發明進一步的改進在于，新的優化問題對應的拉格朗日函數為：

其中，λ_R、λ_P、ν為拉格朗日乘子；

對應的拉格朗日對偶函數為：

令，

將限制條件代入f_z(P_J,λ_P,ν)，可得

其中，

新的優化問題的求解：

因?yàn)閯th_z(P_J,λ_P,ν)是關于P_J的凸函數，故h_z(P_J,λ_P,ν)的最小值當其一階導數等于0時取得

令得到

令，a＝P_Sz_S,E、b＝z_J,Eα、c＝(1+P_Sz_S,D)^β、d＝αβP_Sz_S,Ez_J,E；

則上式寫為

令其是P_J的減函數；

得出下式所示的發射機的局部最優功率P_loopt

接著，通過下面所示的算法求解發射機的最優功率P_opt，并通過迭代算法來求解新的優化問題；

步驟1：初始化P_opt和ν值

初始化P_opt＝0；找到ν_l和ν_u，使其分別滿足和

反復執行如下步驟2和3，直至成立，其中，ε為很小的正實數，并求出對偶問題的解；

步驟2：

步驟2.1：ν＝(ν_l+ν_u)/2，對于每一種信道狀態，利用式分別求出局部最優的功率P_loopt；

步驟2.2：如果h_z(P_loopt,λ_P,ν)＜f_z(0,0,λ_P,ν)，最優功率P_opt＝P_loopt；否則，P_opt＝0；

步驟3：更新ν_l和ν_u；

如果ν_u＝ν；否則ν_l＝ν。

與現有技術相比，本發明具有以下的技術效果：

本發明通過配備協作干擾機，采用協作干擾技術對合法用戶和竊聽者引入差異化的干擾，以提高系統的安全性能，并且克服了加密技術隨著計算量的增加而失效的弊端。

本發明考慮了不同用戶的差異化時延QoS要求，不再單純的從信息論的角度出發，僅僅以系統的遍歷容量或中斷容量為優化目標去實現功率分配。本發明能夠滿足用戶不同時延服務質量的要求，這在語音電話系統和視頻交互系統中有著很廣泛的用途。

本發明綜合考慮安全性和時延服務質量兩方面的性能，提出了基于有效安全容量的最優功率分配方案。

下面的表格給出了本文所提的功率分配方案與其它方案之間的性能比較；

由上述表格可知，本發明均優于等功率的分配方案及不配備干擾機的方案。

附圖說明：

圖1為安全通信系統考慮時延服務質量要求時的傳輸模式

圖2為不同方案之間有效安全容量性能的比較；

圖3為發射機和協作干擾機處于不同功率時有效安全容量的性能；

圖4為總功率以及協作干擾機的功率占總功率的比重變化時有效安全容量性能；

圖5為不同方案之間時延服務質量性能的比較；

圖6為不同信道狀況下對應的功率分配；其中，圖6(a)為發射機到合法用戶、發射機到竊聽者的信道變化時對應的功率分配，圖6(b)為發射機到合法用戶、協作干擾機到竊聽者的信道變化時對應的功率分配，圖6(c)為發射機到竊聽者、協作干擾機到竊聽者的信道變化時對應的功率分配，圖6(d)為協作干擾機到合法用戶和竊聽者信道間的夾角、協作干擾機到竊聽者的信道變化時對應的功率分配。

具體實施方式：

以下結合附圖和實施例對本發明作進一步的詳細說明，所述是對本發明的解釋而不是限定。

本發明無線通信領域基于有效安全容量的功率分配方案，考慮存在竊聽者的場景下面向有效安全容量的功率分配時，第一步，采用協作干擾技術對合法用戶和竊聽者引入差異化的干擾；第二步，建立有效安全容量和協作干擾機分配功率之間的關系，并以有效安全容量最大化為目的獲得功率分配方案。其中根據所設置的場景得到有效安全容量的表達式，并在協作干擾機功率非負，以及平均功率受限的情況下，最大化系統的有效安全容量。

具體實施方案如下：

考慮一個竊聽場景，該場景包括1個發射機(Alice)、1個合法用戶(Bob)和1個竊聽者(Eve)，它們均配備1根全向天線；1個協作干擾機(Jammer)，配備m(m＞1)根全向天線。當有竊聽者存在的情況下，發射機和合法用戶進行通信；協作干擾機發送干擾信號對合法用戶和竊聽者引入差異化的干擾。假設協作干擾機知道所有信道的信道狀態信息；所有的信道均為瑞利塊衰落信道，即信道的狀態在一個幀的持續時間T內保持不變，在不同用戶和不同幀之間是相互獨立的。

1)發射機和合法用戶進行通信，協作干擾機發射干擾信號對合法用戶和竊聽者引入差異化的干擾；

發射機以數據幀的形式發送數據，在第i幀時，合法用戶和竊聽者接收到的信號分別為：

其中，Y_D[i]、Y_E[i]分別表示合法用戶和竊聽者在第i幀時接收到的信號。P_S表示發射機的功率，是恒定的；P_J[i]表示第i幀時協作干擾機的功率，且表示干擾機所能分配的最大平均功率。x_s表示發射機發送的信號，且E[|x_s|²]＝1；ωz表示協作干擾機發送的信號，其中，表示協作干擾機處的波束賦形矢量，且ω＝(ω₁,ω₂,...ω_m)^T，m表示干擾機的天線數目，||ω||²＝1；z表示干擾信號，且E[|z|²]＝1；n_D和n_E表示零均值的循環對稱復高斯隨機變量，且獨立同分布；h_S,D∈C^1×1表示發射機到合法用戶的信道；h_S,E∈C^1×1表示發射機到竊聽者的信道；h_J,D∈C^m×1表示協作干擾機到合法用戶的信道，其中h_J,_D＝(h_J,D1,h_J,D2,...h_J,Dm)^T；h_J,E∈C^m×1表示協作干擾機到竊聽者的信道，其中h_J,_E＝(h_J,E1,h_J,E2,...h_J,Em)^T。假設所有的信道均為瑞利塊衰落信道。

得出合法用戶和竊聽者處的信干噪比(Signal to Interference and Noise,SINR)：

進而得出安全容量的表達式為:

其中，SINR_D、SINR_E表示合法用戶和竊聽者處的SINR，R_S表示安全容量；

2)面向有效安全容量的優化問題

有效容量被定義為在滿足一定統計QoS的要求下，系統所能支持的數據的恒定到達速率，它表征著系統提供實時性服務的能力。根據上面求出的安全容量的表達式可以得到有效安全容量的具體表達式，從而對優化問題進行建模和求解，最終獲得最優的功率分配方案。

有效容量的一般表達式如下：

其中，E[·]表示求期望；表示時間累加的服務過程，即0～t時間內服務用戶的比特?cái)?shù)；s(i)表示離散時間平穩和各態歷經的服務過程；θ表示服務質量(quality of service QoS)指數，θ越大表示服務質量要求越苛刻，即系統只能允許更低的時延違約率。

當服務速率為安全速率時，所取得的有效容量稱為有效安全容量。

假設所有的信道均為瑞利塊衰落信道，則s[i]＝TR[i]。其中，R[i]表示在第i幀的持續時間T內的安全服務速率。又假設R[i]是平穩和各態歷經的。

故對帶寬歸一化的有效安全容量的表達式為：

其中，C(θ)表示有效安全容量，θ表示QoS指數，T表示一幀的持續時間；B表示帶寬；R表示安全速率。

因此，為了滿足實時性的要求，需要有效安全容量盡可能的大。

3)優化問題的建立與求解

本發明以最大化系統有效安全容量為目標，建立如下的優化問題：

s.t:0≤R≤R_S

P_J≥0

其中，P_J表示每一種信道狀態下協作干擾機分配的功率；表示協作干擾機處的波束賦形矢量；R表示安全速率，R_S表示安全容量；表示協作干擾機所能分配的最大平均功率。

優化問題的求解：

目標函數中包含安全速率R，而安全容量的表達式不僅與信道狀態有關，還與協作干擾機處的波束賦形矢量ω有關，先設計出波束賦形矢量ω，ω的設計原則如下：

1)協作干擾機對合法用戶不產生干擾；

2)協作干擾機對竊聽者產生的干擾最大；

即，

s.t:ω^Hh_J,D＝0

||ω||²＝1

求出滿足條件的波束賦形矢量ω，由公式

可知，其中，為信道h_J,D和h_J,E之間的夾角。而且僅當時，等號成立。

又因?yàn)?/p>

即，所設計的波束賦形矢量ω對合法用戶不造成干擾。

綜上，所設計的波束賦形矢量滿足上面兩個條件。

此時，安全容量可R_S以寫為：

不妨設將R_S分大于和等于0兩種情況進行討論：

當R_S＞0時，

此時，

反之，當R_S＝0時，

不妨設，

原有的優化問題等價為：

s.t.P_J≥0

其中，上述的優化問題又等價為

s.t.P_J≥0

其中，上述優化問題對應的拉格朗日函數為：

其中，λ_R、λ_P、ν為拉格朗日乘子；

對應的拉格朗日對偶函數為：

將上述的問題分解為很多個相似的子問題進行求解：

不妨令，

將限制條件代入f_z(P_J,λ_P,ν)，可得

其中，

優化問題的求解：

因?yàn)閯th_z(P_J,λ_P,ν)是關于P_J的凸函數，故h_z(P_J,λ_P,ν)的最小值當其一階導數等于0時取得。

令可以得到

又不妨令，a＝P_Sz_S,E、b＝z_J,Eα、c＝(1+P_Sz_S,D)^β、d＝αβP_Sz_S,Ez_J,E；

則上式可以寫為

令其是P_J的減函數。

可以得出下式所示的發射機的局部最優功率P_loopt

綜上所示，可以用下面所示的算法求解發射機的最優功率P_opt；

可通過迭代算法來求解新的優化問題；

步驟1：初始化P_opt和ν值

初始化P_opt＝0；找到ν_l和ν_u，使其分別滿足和

反復執行如下步驟2和3，直至成立，其中，ε為很小的正實數，并求出對偶問題的解；

步驟2：

步驟2.1：ν＝(ν_l+ν_u)/2，對于每一種信道狀態，利用式分別求出局部最優的功率P_loopt；

步驟2.2：如果h_z(P_loopt,λ_P,ν)＜f_z(0,0,λ_P,ν)，最優功率P_opt＝P_loopt；否則，P_opt＝0；

步驟3：更新ν_l和ν_u；

如果ν_u＝ν；否則ν_l＝ν。

仿真參數配置

圖1表示系統模型，即有竊聽者存在的情況下，合法用戶和竊聽者進行通信，此時配備協作干擾機對合法用戶和竊聽者引入差異化的干擾，從而提高系統的性能。

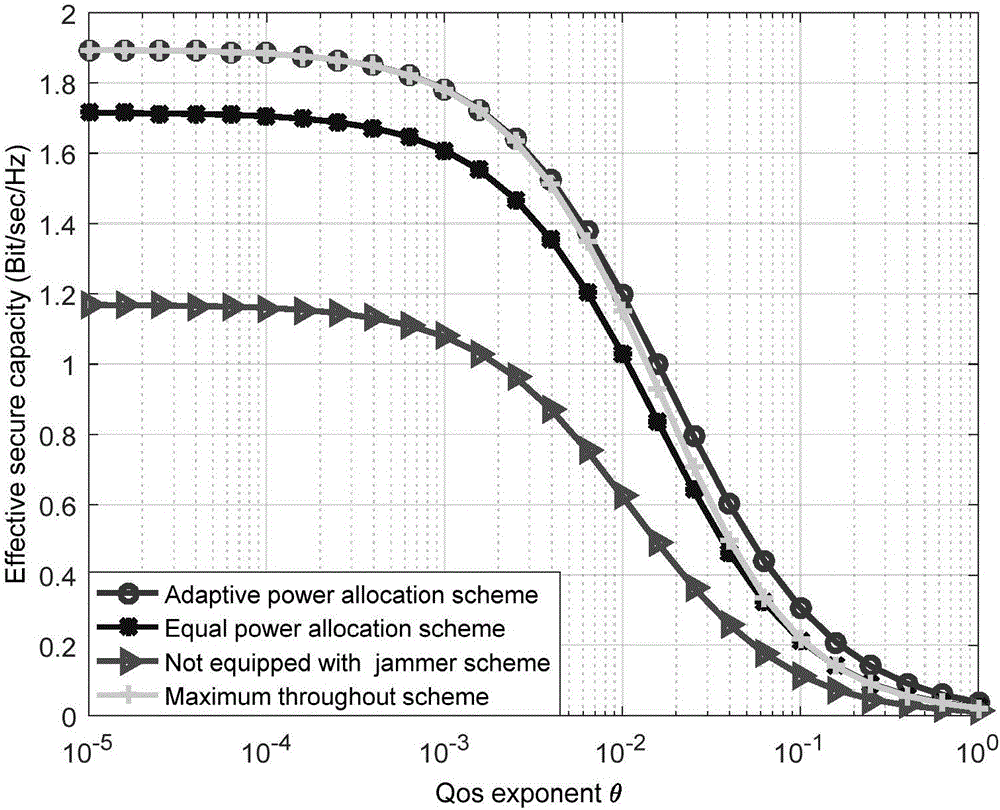

圖2表示本發明的方案與其它已有方案之間的對比，對比的方案分別為恒定的功率分配方案和不配備協作干擾機的方案。由圖可以看出，本發明所提的方案均優于已有的兩種方案。另外，圖2也指出了不同方案中有效安全容量隨時延服務質量指數θ變化的趨勢。由圖可以看出，隨著時延服務質量指數θ的增加，有效安全容量減小，這體現出了時延服務質量和安全容量之間性能的折中。

圖3表示當θ＝10^-1，發射機和協作干擾機處于不同功率時的性能變化。由圖可以看出，增加發射機或協作干擾機的功率均能夠提高想、有效安全容量。當協作干擾機的功率較小時，增加發射機的功率所帶來的有效安全容量的提高不明顯；當協作干擾機的功率較大時，增加發射機的功率所帶來的有效安全容量的提高比較明顯，而當發射機的功率也較大時，此時增大發射機的功率帶來的有效安全容量的提高很有限。當發射機的功率較小時，增大協作干擾機的功率，有效安全容量先增大然后趨于平穩；當發射機的功率較大時，增大協作干擾機的功率，有效安全容量增大。

圖4表示當θ＝10^-1，總功率以及協作干擾機的功率占總功率的比重變化時的性能變化。由圖可以看出，增加總功率能夠帶來有效安全容量性能的提升。當總功率一定時，有效安全容量隨著協作干擾機的功率占總功率的比重的增加而減小。并且，隨著總功率的增加，有效安全容量取得最大值時所對應的協作干擾機的功率占總功率的比重逐漸增大。

圖5表示信息到達速率分別為6kbit/s、8kbit/s時，不同方案之間時延服務質量性能的比較。其中，時延違約率越低，表示時延服務質量性能越好。當信息到達速率為6kbit/s時，θ^*＝10^-2；當信息到達速率為8kbit/s時，θ^*＝10^-2.5。由圖可知，本發明所提出的自適應功率分配方案的時延違約率的性能與理論值很接近，這驗證了所提方案的正確性。其次，本發明所提出的自適應功率分配方案比所示的其他方案的時延違約率都低，這證明了所提方案的優越性。最后，當信息的到達速率為6kbit/s時所取得的時延服務質量性能由于信息的到達速率為8kbit/s的情況。

圖6示了當θ＝10^-1時，不同信道狀態的情況下功率的分配情況。假設發射機到合法用戶的信道增益、發射機到竊聽者的信道增益、協作干擾機到竊聽者的信道增益均服從均值為1的指數分布，將信道按等概率分布離散為100個狀態。協作干擾機到合法用戶和到協作干擾機到合法用戶信道之間的夾角范圍為[0°,90°]，將其離散為18個狀態，相鄰狀態之間的夾角差為5°。由圖可知，對于信道狀態非常差的情況，我們不分配功率；當信道狀態好到一定程度時，開始分配功率；并且當信道越來越好時，分配的功率會逐漸較小。這是因?yàn)?，對于信道狀態很差的情況，往往需要分配很大的功率才能保證安全傳輸速率達到某一定值，這造成了功率的浪費，此時選擇不分配功率。對于信道狀態很好的情況，只需要分配很少的功率就能保證安全速率達到某一定值，此時分配很少的功率。
