本實用新型涉及通訊裝置領域，尤其涉及了一種具有防磁抗震功能的協議轉換裝置。

背景技術：

協議轉換指將一個設備的標準或協議轉換成適用于另一設備的協議的過程，目的是為了使得不同協議之間實現互操作。協議通常是以軟件的形式出現。比如路由器將一個網絡中的數據格式、數據速率等轉換成適用于另一個網絡的協議。網絡中有很多種協議，分別應用在不同的領域，比如發電、石油與天然氣、自動化、公用事業、遠程監控等。

每個網絡內部都有各自的信息交流方式，當兩個網絡需要相互溝通的時候，如果彼此不識別對方的交流方式，那么就無法相互溝通，協議轉換即起到了為兩個網絡相互”翻譯”的作用。實際情況下，可以在不同的網絡類型中分別設置一個網關，網絡與網絡之間通過網關相連，網關即起協議轉換的作用。

目前在電力系統的工作過程中，協議轉換器的下行設備的水電氣熱等設備進行數據接收，在進行復雜的數據解析轉換時，可能存在其他因素對其進行干擾導致數據傳輸錯誤或者裝置運行不良，比如：溫度和磁場干擾。若數據解析錯誤傳輸至主站，則大大增加了主站接收數據的錯誤率，也容易造成裝置損壞的情況。

技術實現要素：

本實用新型針對現有技術中協議轉換裝置抗干擾性差、運行效果不佳的缺點，提供了一種具有防磁抗震功能的協議轉換裝置。

為了解決上述技術問題，本實用新型通過下述技術方案得以解決。

一種具有防磁抗震功能的協議轉換裝置，包括殼體、電源模塊、單片機、上行端口和下行端口，其特征在于：殼體包括防磁層和絕緣層，防磁層設于絕緣層內，電源模塊、單片機、上行端口和下行端口均設于殼體內，單片機連接上行端口、下行端口和電源模塊，電源模塊連接有喚醒模塊，喚醒模塊用于切換電源模塊休眠和運行，殼體內設有導熱座，導熱座底端設有導熱槽，殼體的底端設有導熱條，導熱條圍繞導熱槽布置，導熱座上設有多個導熱釘，單片機連接有導熱板，導熱板與導熱釘之間連接有多個與導熱釘一一對應的導熱彈簧，上行端口包括無線端口和RS485端口。

作為優選，下行端口包括第一下行端口、第二下行端口、第三下行端口和第四下行端口，第一下行端口為水表類型端口，第二下行端口為熱表類型端口，第三下行端口為氣表類型端口，第四下行端口為電表類型端口。

作為優選，殼體外側設有LED燈，LED燈與電源模塊相連接，用于提示裝置是否正常運行。

作為優選，電源模塊采用12V直流電。

本實用新型由于采用了以上技術方案，具有顯著的技術效果：本實用新型通過協議轉換器上設置的多個下行端口對不同的表類型，方便對不同的的設備進行轉換，提高了產品的實用性。通過防磁層和絕緣層的設置，保護裝置不受電磁的干擾，或者出現漏電的情況導致運行出現異常。導熱彈簧可以將單片機運行時產生的熱量進行均勻散出，防止零件過熱，使單片機正常運行，保證通訊質量。

附圖說明

圖1是本實用新型一種具有防磁抗震功能的協議轉換裝置工作原理示意圖；

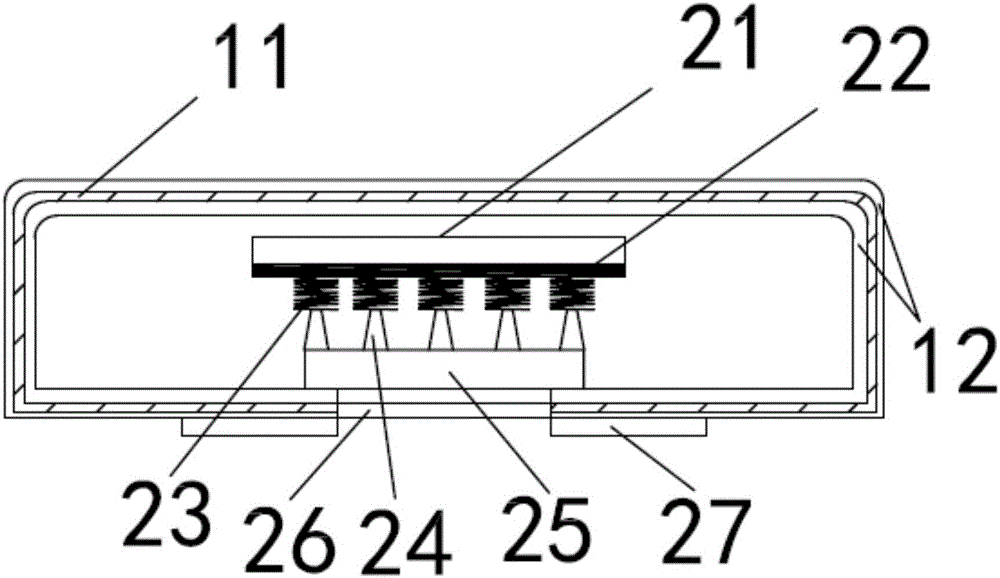

圖2是本實用新型一種具有防磁抗震功能的協議轉換裝置的剖面結構示意圖；

圖3是本實用新型一種具有防磁抗震功能的協議轉換裝置的底面結構示意圖。

圖中：11—防磁層、12—絕緣層、21—單片機、22—導熱板、23—導熱彈簧、24—導熱釘、25—導熱座、26—導熱槽、27—導熱條。

具體實施方式

下面結合附圖與實施例對本實用新型作進一步詳細描述。

如圖1至圖2所示，一種具有防磁抗震功能的協議轉換裝置，包括殼體、電源模塊、單片機21、上行端口和下行端口，其特征在于：殼體包括防磁層(11)和絕緣層12，防磁層11設于絕緣層12內，電源模塊、單片機21、上行端口和下行端口均設于殼體內，單片機21連接上行端口、下行端口和電源模塊，電源模塊連接有喚醒模塊，喚醒模塊用于切換電源模塊休眠和運行，殼體內設有導熱座25，導熱座25底端設有導熱槽26，殼體的底端設有導熱條27，導熱條27圍繞導熱槽26布置，導熱座25上設有多個導熱釘24，單片機21連接有導熱板22，導熱板22與導熱釘24之間連接有多個與導熱釘24一一對應的導熱彈簧23，上行端口包括無線端口和RS485端口。

下行端口包括第一下行端口、第二下行端口、第三下行端口和第四下行端口，第一下行端口為水表類型端口，第二下行端口為熱表類型端口，第三下行端口為氣表類型端口，第四下行端口為電表類型端口。

殼體外側設有LED燈，LED燈與電源模塊相連接，用于提示裝置是否正常運行。

電源模塊采用12V直流電。

本實用新型通過協議轉換器上設置的多個下行端口對不同的表類型，表類型為0x10～0x19為水表類型，則轉換到第一下行端口，表類型為0x20～0x29為熱表類型，則轉換到第二下行端口。表類型為0x30～0x39為氣表類型，則轉換到第三下行端口。表類型為電表類型，則轉換到第四下行端口。在接線時，根據表計類型并按正確的方式接入，方便對不同的的設備進行轉換，提高了產品的實用性。通過防磁層11和絕緣層12的設置，絕緣層12內包含防磁層11，可以很好地起到防磁和絕緣的作用，保護裝置不受電磁的干擾，或者出現漏電的情況導致運行出現異常。喚醒模塊用于開啟電源模塊的工作狀態，在協議轉換裝置不工作的時候，關閉電源模塊，減少了電能的浪費也延長了裝置的使用壽命。單片機21設于導熱片上，導熱片通過多個導熱彈簧23進行固定，同時導熱彈簧23通過導熱釘24與導熱底座進行固定，通過這樣的設置，可以將單片機21運行時產生的熱量進行均勻散出，熱量經過導熱槽26流出，而設置在導熱槽26周圍的導熱條27可以加速熱量散出，防止零件過熱，使單片機21正常運行，保證通訊質量。在工作過程中LED指示燈可以通過閃爍和顏色的方式，進行裝置工作狀態提示。LED指示燈包括電源燈和運行燈，運行方式如下：

電源燈：紅色，當接通電源后，常亮。

運行燈：紅色，當程序正常運行時，閃爍(1秒間隔亮滅)。

第一下行端口指示燈：紅綠雙色，當開啟了第一下行端口，紅色常亮。當發生數據時綠燈閃爍，當收到數據時紅燈閃爍。當關閉第一下行端口時，紅燈常滅。

第二下行端口指示燈：紅綠雙色，當開啟了第二下行端口，紅色常亮。當發生數據時綠燈閃爍，當收到數據時紅燈閃爍。當關閉第二下行端口時，紅燈常滅。

第三下行端口指示燈：紅綠雙色，當開啟了第三下行端口，紅色常亮。當發生數據時綠燈閃爍，當收到數據時紅燈閃爍。當關閉第三下行端口時，紅燈常滅。

第四下行端口指示燈：紅綠雙色，當開啟了第四下行端口，紅色常亮。當發生數據時綠燈閃爍，當收到數據時紅燈閃爍。當關閉第四下行端口時，紅燈常滅。

總之，以上所述僅為本實用新型的較佳實施例，凡依本實用新型申請專利范圍所作的均等變化與修飾，皆應屬本實用新型專利的涵蓋范圍。
