本實用新型屬于揚聲器技術領域，尤其是一種新型喇叭音盆組架結構。

背景技術：

傳統的盆架與T體之間采用膠粘劑將兩者固定在一起，粘結力的大小直接取決于膠粘劑的性能。

采用膠粘劑固定T鐵存在如下方面的問題：

1、固定不牢固，易脫落，膠粘劑遇熱后易脫落，導致T鐵固定不牢固；

2、成本高，膠粘劑為化學成分，不僅成本高、而且不環保；

3、提高工時，通過人工操作方式，提高了人力成本。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供一種安裝方便、固定牢固的新型喇叭音盆組架結構。

本實用新型的方案是這樣實現的：

一種新型喇叭音盆組架結構，包括盆架主體以及T鐵，所述盆架主體上邊沿一體向外側延伸制有外翻邊，該盆架主體的底部固裝T鐵，所述T鐵與盆架主體采用過盈配合的連接方式固裝在一起；

所述T鐵內壁制有一弧形凹槽。

而且，所述盆架主體制有通氣孔。

而且，所述T鐵底端部制有散熱孔。

本實用新型的優點和積極效果是：

1、本結構的盆架本體與T鐵通過過盈配合的連接方式固裝在一起，不僅提高了兩者配合的牢固度，同時也提高工作效率，降低人力成本。

2、本結構中的T鐵內壁制有弧形凹槽，可增大同等體積情況下T貼內的磁鐵與T鐵內壁之間的間隙，因而可提高磁通力，有效提高了喇叭的音質。

3、本結構中T鐵底端部制有散熱孔，保證了散熱效果，提高了音質。

4、本實用新型結構簡單、設計科學合理、構思巧妙、成本低，保證了T鐵與盆架主體配合的牢固度，同時降低成本、提高了工作效率，具有廣泛推廣應用的價值。

附圖說明

圖1是本實用新型的主視圖；

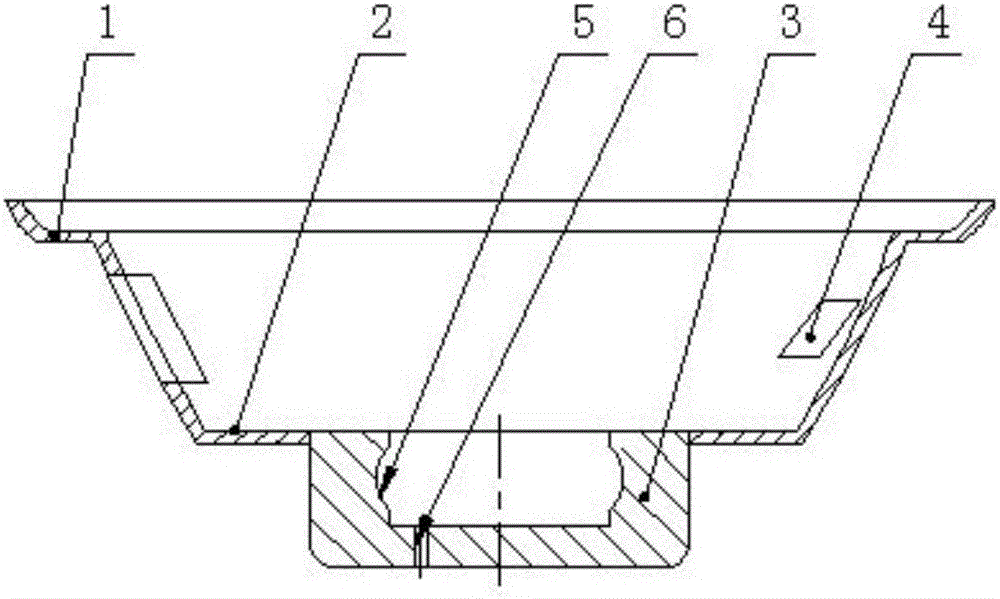

圖2是本實用新型的剖視圖。

具體實施方式

下面結合附圖并通過具體實施例對本實用新型作進一步詳述。

一種新型喇叭音盆組架結構，如圖1、圖2所示，包括盆架主體2以及T鐵3，所述盆架主體上邊沿一體向外側延伸制有外翻邊1，該盆架主體的底部固裝T鐵。

本實用新型的創新點在于：

1、所述T鐵與盆架主體的固裝結構為：T鐵與盆架主體采用過盈配合的連接方式固裝在一起，該連接方式通過專用設備實現，不僅提高了兩者配合的牢固度，同時也提高工作效率，降低人力成本。

2、所述T鐵內壁制有一弧形凹槽5，可增大同等體積情況下T貼內的磁鐵(圖中未示出)與T鐵內壁之間的間隙，因而可提高磁通力，有效提高了喇叭的音質。

3、所述盆架主體制有通氣孔4，本實施例附圖中的通氣孔為三個，左側一個大的通氣孔，右側兩個小的通氣孔。

4、所述T鐵底端部制有散熱孔6，保證了散熱效果，提高了音質。

需要強調的是，本實用新型所述的實施例是說明性的，而不是限定性的，因此本實用新型包括并不限于具體實施方式中所述的實施例，凡是由本領域技術人員根據本實用新型的技術方案得出的其他實施方式，同樣屬于本實用新型保護的范圍。
