本實用新型涉及喇叭技術領域，特別是涉及一種喇叭及電子裝置。

背景技術：

喇叭被廣泛應用于電視、電腦、移動電話等電子設備中。隨著科學技術的快速發展及人們的需求，電子設備越來越趨向于小型化，因此相應地，也要求喇叭小型化。

但是目前使用的小尺寸喇叭，由于喇叭結構和發聲面積的限制，導致很難產生較大的聲壓級，同時發聲面積較小也導致喇叭的散熱能力較低，降低了喇叭的功率承受能力，使得喇叭無法獲得良好的聲音效果，從而影響了產品的應用價值。

技術實現要素：

本實用新型的目的是提供一種喇叭，其可產生較大的聲壓級并具有較高功率承受能力，從而獲得較優的聲音質量。

為了解決上述技術問題，本實用新型提供了一種喇叭，包括喇叭殼體和喇叭單體，所述喇叭單體固定于所述喇叭殼體的內部，且所述喇叭單體與所述喇叭殼體的前端形成壓縮前腔，所述喇叭單體與所述喇叭殼體的后端形成喇叭后腔，所述壓縮前腔上設有與所述喇叭單體的發聲面相對應的出聲口，所述壓縮前腔的截面寬度沿靠近所述出聲口的方向逐漸縮小。

作為優選方案，所述喇叭單體的發聲面與所述壓縮前腔密封連接。

作為優選方案，所述喇叭后腔為密閉腔體。

作為優選方案，所述喇叭單體為多個，且所述的多個喇叭單體在所述喇叭殼體內線性排列。

作為優選方案，所述喇叭殼體為剛性殼體。

作為優選方案，所述出聲口的面積為所述喇叭單體發聲面面積的40％-60％。

作為優選方案，所述出聲口上設有防塵罩。

為了解決相同的技術問題，本實用新型還提供一種電子裝置，包括所述的喇叭。

本實用新型提供的喇叭及電子裝置，包括喇叭殼體和喇叭單體，所述喇叭單體固定于所述喇叭殼體的內部，且所述喇叭單體與所述喇叭殼體的前端形成壓縮前腔，所述喇叭單體與所述喇叭殼體的后端形成喇叭后腔，所述壓縮前腔上設有與所述喇叭單體的發聲面相對應的出聲口，所述壓縮前腔的截面寬度沿靠近所述出聲口的方向逐漸縮小。當聲音信號輸入所述喇叭單體時，所述喇叭單體的所述發聲面發生振動，并產生與所述聲音信號波形相同的聲波，由于所述壓縮前腔的截面寬度沿靠近所述出聲口的方向逐漸縮小，因而所述聲波在所述壓縮前腔內受腔體的壓縮而產生聲阻，即聲壓縮作用，然后再由所述出聲口輻射出來，形成“噴射”現象，從而使聲音輻射能量增強，提高了輻射聲壓級，進而提高了聲音質量。

附圖說明

圖1是本實用新型實施例提供的喇叭的一種結構示意圖；

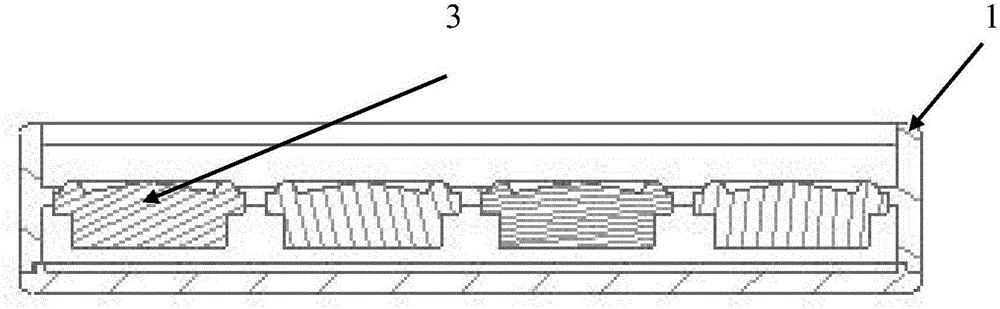

圖2是本實用新型實施例提供的具有多個喇叭單體的喇叭的截面示意圖；

其中，1、喇叭殼體；2、喇叭單體；21、發聲面；3、壓縮前腔；4、出聲口；5、喇叭后腔。

具體實施方式

下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。

如圖1所示，本實用新型實施例的一種喇叭，其包括喇叭殼體1和喇叭單體2，所述喇叭單體2固定于所述喇叭殼體1的內部，且所述喇叭單體2與所述喇叭殼體1的前端形成壓縮前腔3，所述喇叭單體2與所述喇叭殼體1的后端形成喇叭后腔5，所述壓縮前腔3上設有與所述喇叭單體2的發聲面相對應的出聲口4，所述壓縮前腔的截面寬度沿靠近所述出聲口4的方向逐漸縮小。

在本實用新型實施例中，當聲音信號輸入所述喇叭單體2時，所述喇叭單體2的所述發聲面21發生振動，并產生與所述聲音信號波形相同的聲波，由于所述壓縮前腔3的截面寬度沿靠近所述出聲口4的方向逐漸縮小，因而所述聲波在所述壓縮前腔3內受腔體的壓縮而產生聲阻，即聲壓縮作用，然后再由所述出聲口4輻射出來，形成“噴射”現象，從而使聲音輻射能量增強，提高了輻射聲壓級，進而提高了聲音質量。

此外，由于所述壓縮前腔3和所述喇叭后腔5呈腔體形狀，且二者相對密閉，當所述發生面21振動時，向前受所述壓縮前腔3的壓縮反彈，向后受所述喇叭后腔5內空氣的壓縮反彈，從而改變了所述喇叭單體2的振動順性，使得所述喇叭具有更高的功率承受能力。

為了便于對本實用新型的理解，下面將對本實用新型的一些優選實施例做更進一步的描述。

優選地，為了防止聲波通過所述喇叭單體2的所述發聲面21與所述壓縮前腔3的連接處泄露，所述喇叭單體2的所述發聲面21與所述壓縮前腔3密封連接。

進一步地，為了防止聲波從所述壓縮前腔3泄露進入所述喇叭后腔5，或者防止聲波通過所述喇叭后腔5泄露出去，所述喇叭后腔5為密閉腔體，由此提高了喇叭的輻射聲壓級。

優選地，由于喇叭的聲壓級和功率承受能力與其發聲面的面積正相關，發聲面的面積越大意味著喇叭可以具有更大的聲壓級和功率承受能力(喇叭的功率承受能力與其散熱能力相關，所以發聲面的面積越大，其散熱能力越強，功率承受能力也越強)，因此還可通過增加發聲面的面積的方法來改善喇叭的發聲質量。

具體地，如圖2所示，在本實施例中，所述喇叭殼體1的內部可設有至少兩個所述喇叭單體2，且所述的至少兩個喇叭單體2呈線性排列，形成壓縮式線陣列喇叭。通過這種結構設計增大了喇叭的發聲面的面積，進而大幅度提高了喇叭的輻射總聲壓級和整體功率承受能力，使得喇叭的應用范圍更廣，聲音質量更優。

需要說明的是，圖2中的喇叭單體2的數目為4個，但在本實用新型的其他實施例中，所述喇叭單體2的數目還可為2個，3個，5個或其他數目，其可根據所述喇叭單體2的大小及所述喇叭殼體1的大小進行設置，本實用新型不做具體限定。

優選地，本實施例中的所述喇叭殼體1為剛性殼體，其中，剛性殼體一方面可對其內部的所述喇叭單體2形成保護作用，另一方面，在喇叭振動時，剛性殼體還有利于提高喇叭整體的剛性。

優選地，為了進一步使聲音輻射能量增強，提高輻射聲壓級，本實施例中的所述出聲口4的面積為所述喇叭單體2的發聲面21的面積的40％-60％，使得聲音的增強效果最佳。

優選地，為了防止由于灰塵、細顆粒等雜質通過所述出聲口4進入所述壓縮前腔3后落到所述發聲面21上而干擾到所述發聲面21的振動，所述出聲口4上可設有防塵罩。其中，所述防塵罩可呈網狀，如此可在不阻礙聲波向外傳播的前提下實現防塵。

為了解決相同的技術問題，本實用新型還提供一種電子裝置，包括所述的喇叭。

綜上，本實用新型提供的喇叭及電子裝置中，所述喇叭單體2固定于所述喇叭殼體1的內部，且所述喇叭單體2與所述喇叭殼體1的前端形成壓縮前腔3，所述喇叭單體2與所述喇叭殼體1的后端形成喇叭后腔5，所述壓縮前腔3上設有與所述喇叭單體2的發聲面21相對應的出聲口4，所述壓縮前腔3的截面寬度沿靠近所述出聲口4方向逐漸縮小。當聲音信號輸入所述喇叭單體2時，所述喇叭單體2的所述發聲面21發生振動，并產生與所述聲音信號波形相同的聲波，由于所述壓縮前腔3的截面寬度沿靠近所述出聲口4的方向逐漸縮小，因而所述聲波在所述壓縮前腔3內受腔體的壓縮而產生聲阻，即聲壓縮作用，然后再由所述出聲口4輻射出來，形成“噴射”現象，從而使聲音輻射能量增強，提高了輻射聲壓級，進而提高了聲音質量。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和替換，這些改進和替換也應視為本實用新型的保護范圍。
