本實用新型涉及一種定位追蹤系統，尤其涉及一種消防用定位救援系統。

背景技術：

目前，當發生火災時，救援人員不能確定火災現場是否有人員被困，即使知道存在受困人員，也不能確定受困人員的具體位置，搜救人員需要在火災現場搜索受困人員，這樣不僅耽誤了救援時間，而且提高了搜救人員的人身危險程度。

技術實現要素：

本實用新型提供了一種消防用定位救援系統，旨在解決在搜救時，不能確定受困人員位置的問題。

為了解決以上技術問題，本實用新型通過以下技術方案實現：一種消防用定位救援系統，包括智能控制端、云服務平臺、監管平臺和智能手環；智能手環內設有跟蹤器，智能手環與智能控制端通過無線連接；智能控制端與云服務平臺通過有線連接或無線連接；監管平臺通過有線連接或無線連接到云服務平臺中。

進一步，所述智能手環上設有用于請求救援的應急按鈕。當發生火災時，受困人員無法自救時，按下應急按鈕，智能手環通過無線網絡將信號傳遞給智能控制端，智能控制端將信號傳遞給云服務平臺，云服務平臺將信號傳遞給監 管平臺；監管人員接收到信號后通過跟蹤器實施定點救援?？梢蕴岣呔仍藛T的工作效率，避免了消防人員的誤判，確保了智能手環有受困人員所佩戴。

進一步，所述智能手環上設有用于接收危險信號的危險報警器。當發生危險時，監管平臺通過無線網將信號傳遞給云服務平臺，云服務平臺將信號傳遞給智能控制端，智能控制端將信號傳遞給智能手環，啟動危險報警器，根據危險報警器，用戶可以得知發生了危險，另一方面可以迅速找到智能手環，節省了逃生時間。

進一步，救援系統還包括設置在逃生通道內的應急燈。在斷電的情況下，有利于逃生的指引。

進一步，每個智能手環均配備有唯一的ID碼。便于確認待救援人員的身份。

進一步，救援系統還包括移動終端，移動終端與云服務平臺無線連接。

進一步，智能控制端包括嵌入式中央處理器；嵌入式中央處理器上連有WiFi系統級芯片、內存及閃存模塊、NB-IOT模塊、ZigBee傳感器模塊和藍牙通信模塊。

進一步，無線連接方式為WiFi連接、藍牙連接、ZigBee連接和NB-IOT連接中的任意一種或幾種。

進一步，系統還包括無線網關，無線網關通過有線或無線網絡與云服務平臺連接；無線網關與智能控制端通過有線或無線網絡連接。

進一步，監管平臺包括消防處理中心的平臺、企業消控中心的平臺或消防監管中心的平臺中的至少一個。

與現有技術相比本實用新型的優點是：本實用新型設有監管平臺和智能手 環，智能手環內設有跟蹤器，當發生火災等危險情況時，消防救援人員可以通過智能手環定位受困人員的位置，從而實現定位救援，提高了救援效率。此外，當外來人員進行拜訪時，可以定位外來人員的位置，防止其進入到公司的保密部門，提高了安全。

附圖說明

下面結合附圖對本實用新型作進一步說明：

圖1為本實用新型的結構原理圖；

圖2為本實用新型中智能控制端的示意圖。

具體實施方式

參閱圖1和圖2，一種消防用定位救援系統，包括智能控制端1、云服務平臺3、監管平臺6和智能手環9；智能手環9內設有跟蹤器，智能手環9與智能控制端1通過無線連接；智能控制端1與云服務平臺3通過有線連接或無線連接；監管平臺6通過有線連接或無線連接到云服務平臺3中。所述智能手環9上設有用于請求救援的應急按鈕，應急按鈕通過無線網與智能控制端1相連。所述智能手環9上設有用于接收危險信號的危險報警器，危險報警器通過無線網與智能控制端1相連。救援系統還包括設置在逃生通道內的應急燈。本實施例還可以根據具體應用環境，使智能控制端1通過無線連接方式連接其它無線連接模塊5。

智能手環9佩戴在辦公大樓的工作人員手上，或放在口袋里。每個智能手環9均配備有唯一的ID碼，智能手環9與智能控制端1通過無線連接，智能手環9上設有追蹤器，追蹤器與智能控制端1通過無線連接。進一步的智能手環9 內嵌入有ZigBee傳感器模塊，智能手環9內的ZigBee傳感器模塊通過ZigBee通信協議與智能控制端1內的ZigBee傳感器模塊連接。

智能控制端1與云服務平臺3通過有線連接或無線連接。智能控制端1支持多種無線通信協議，主要包括WiFi、藍牙、NB-IOT和ZigBee協議，這樣就可以實現WiFi、藍牙、ZigBee和NB-IOT協議之間的優勢互補。通過智能控制端1設備互動管理算法，可實現同一家庭中不同通信協議節點之間的互聯、互控，以便提升消防系統的增值服務。無線網關2通過有線或無線網絡與物聯網云服務平臺3連接；無線路由器與智能控制端1通過WiFi連接。所述無線網關2為無線路由器。

救援系統還包括移動終端4，移動終端4與云服務平臺3無線連接。移動終端4與云服務平臺3無線連接。移動終端4為手機或平板電腦，移動終端4與云服務平臺3通過WiFi連接、3G或4G連接。

監管平臺6包括消防處理中心的平臺、企業消控中心的平臺或消防監管中心的平臺中的至少一個。

當出現火災時，發現火災的人員將火災推送到消防處理中心的平臺、企業消控中心的平臺或消防監管中心的平臺，然后監管平臺6通過無線網將信號傳遞給云服務平臺3，云服務平臺3將信號傳遞給智能控制端1，智能控制端1將信號傳遞給智能手環9，啟動危險報警器，根據危險報警器，用戶可以得知發生了危險，并將智能手環9套接手腕上，消防官兵接到消防處理中心的消息，到達火災現場后，通過移動終端4確定受困人員的位置，實施定位救援。

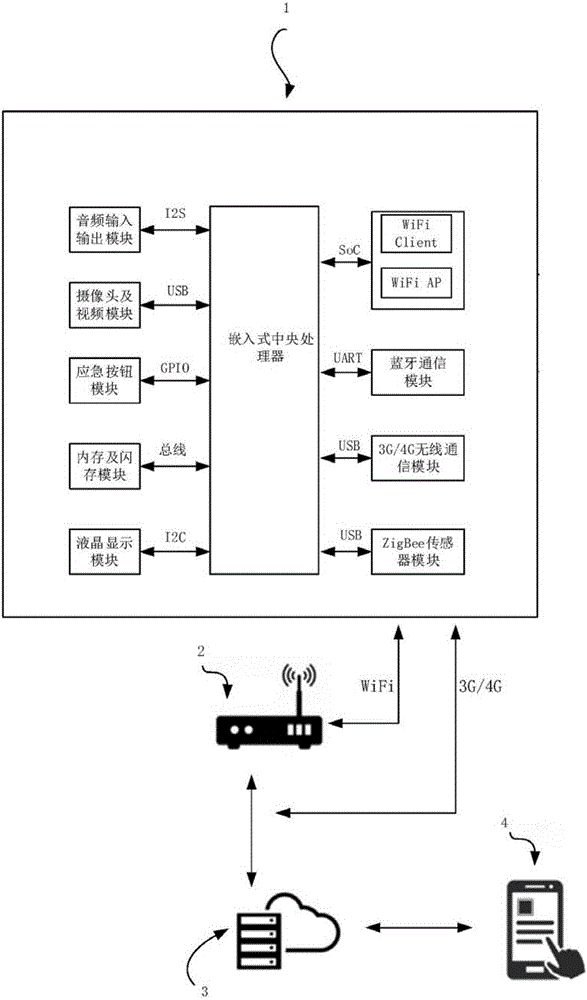

參閱圖2，智能控制端1包括嵌入式中央處理器；嵌入式中央處理器上連有WiFi系統級芯片、內存及閃存模塊、ZigBee傳感器模塊、NB-IOT模塊、藍牙通信模塊、3G/4G無線通信模塊、攝像頭和視頻模塊。WiFi系統級芯片集成有WiFi AP模塊和WiFi Client模塊；WiFi AP模塊通過嵌入式中央處理器與3G/4G無線通信模塊連接；WiFi Client模塊與嵌入式中央處理器連接。智能控制端1內部的ZigBee模塊之間通過ZigBee通信協議連接并形成一個局域網。

智能控制端1采用嵌入式操作系統，通過嵌入式中央處理器實現對各種數據的集中處理控制。嵌入式操作系統采用32位嵌入式Linux，采用雙備份輪換啟動機制(A/B區)，可實現自動、加密式軟件升級。

智能控制端1通過無線網關2接入云服務平臺3，實現和移動終端4的實時雙向通信；另外，智能控制端1還可以通過3G/4G無線通信模塊直接接入云服務平臺3，實現和移動終端4的實時雙向通信。

嵌入式中央處理器可采用MediaTek MTK7620；WiFi系統級芯片集成有WiFi AP模塊和WiFi Client模塊，WiFi AP模塊通過嵌入式中央處理器與3G/4G無線通信模塊連接，用于實現WiFi無線熱點功能，WiFiClient模塊與嵌入式中央處理器連接，支持WiFi AP/Client功能和IEEE 802.11b/n/g通信協議。

ZigBee傳感器模塊可采用SiLabs EM357NCP或TI CC2531芯片，采用ZigBeeHA1.2及新版通信協議，通過USB接口與嵌入式中央處理器連接。

以上所述僅為本實用新型的具體實施例，但本實用新型的技術特征并不局 限于此，任何本領域的技術人員在本實用新型的領域內，所作的變化或修飾皆涵蓋在本實用新型的專利范圍之中。
