本實用新型涉及喇叭技術領域，具體地，涉及一種同軸背向雙單元微型喇叭。

背景技術：

傳統的同軸雙單元喇叭，是將高音喇叭單元和低音喇叭單元同向疊加的方式設置，從而使得喇叭的直徑和厚度不容易做得很小。而且同向疊加的高音喇叭單元和低音喇叭單元不在獨立的結構里工作，聲場分離度，清析和層次感略差。

技術實現要素：

為了克服現有技術的不足，本實用新型提供了一種同軸背向雙單元微型喇叭，在傳統的同軸同向雙單元喇叭基礎上，將高音單元和低音單元同軸在同一個圓柱型外殼內反向設置，從而使得高音單元和低音單元分別在獨立的結構里工作，這種方式可以大大的減小了傳統喇叭的直徑和厚度，同時有效的改良聲場分離度，比傳統結構聲場更清析和層次感更強，低效果更突出，高音聲場更寬闊。

本實用新型的技術方案如下：一種同軸背向雙單元微型喇叭，包括殼體，及容置于所述殼體內腔的T型鐵芯、第二聲音單元和第一聲音單元；所述殼體具有殼體中心軸，所述T型鐵芯沿所述殼體中心軸設置，將所述殼體的內腔分隔為兩個容納腔，所述第一聲音單元和所述第二聲音單元同軸背向設置分別容置于一個所述容納腔中；所述第一聲音單元具有第一聲音振動膜，該第一聲音振動膜在所述T型鐵芯一側貼合一導音環；所述T型鐵芯，所述第一聲音單元和所述導音環沿所述殼體中心軸設有通孔，該通孔形成導音孔，所述導音孔的中心軸與所述殼體中心軸重合，所述殼體在所述導音孔處設有播音口。

所述第一聲音單元為高音單元，所述第二聲音單元為低音單元。

所述T型鐵芯具有呈T形連接的柱體和頂壁，自所述頂壁挖設有一容納槽；所述第一聲音單元包括第一聲音磁鐵，第一聲音導磁板，第一聲音音圈，所述第一聲音振動膜和貼合環；所述第一聲音導磁板設置在所述第一聲音磁鐵上，二者一起容置在所述容納槽中，且與所述容納槽的槽壁之間具有間隔；所述第一聲音音圈插入所述間隔中，并伸出所述容納槽；所述第一聲音振動膜設置在所述第一聲音音圈之上，所述第一聲音振動膜周邊設有貼合環，所述貼合環安裝在所述環形頂壁上；所述導音環緊貼所述第一聲音導磁板。

所述T型鐵芯，所述第一聲音磁鐵，第一聲音導磁板和所述導音環設有通孔，所述通孔形成所述導音孔。

所述第二聲音單元包括第二聲音磁鐵，第二聲音導磁板，第二聲音音圈和第二聲音振動膜，第二聲音貼合環。所述第二聲音磁鐵和所述第二聲音導磁板均為環形，所述第二聲音導磁板設置在所述第二聲音磁鐵下，二者環繞所述T型鐵芯的圓柱，且所述第二聲音磁鐵抵接所述環形頂壁；所述第二聲音導磁板和所述第二聲音磁鐵與所述圓柱之間形成第二間隙；所述第二聲音音圈插入該第二間隙且伸出所述圓柱。所述第二聲音振動膜貼合所述第二聲音音圈設置，其周邊設置第二聲音貼合環，所述第二聲音貼合環貼合在所述第二聲音導磁板上。

所述殼體具有正面殼體和背面殼體，所述正面殼體上設置喇叭播音口。

所述背面殼體下設有PCB接線板，所述PCB接線板中設有調音圈。

本實用新型的有益效果為：本實用新型所述同軸背向雙單元微型喇叭，改變了傳統的同軸同向高聲音喇叭單元和低聲音喇叭單元疊加設置的方式，所述第一音單元和所述第二音單元采用同軸背向設計，在所述第一聲音振動膜中心貼合導音環，在所述"T"型鐵芯﹑所述第一聲音磁鐵﹑所述第一聲音導磁板和所述導音環的中心開設導音孔，將所述第二聲音單元的聲波傳導至殼體正面的播音口處，從而使得高音單元和低音單元分別在獨立的結構里工作，這種方式可以大大的減小了傳統喇叭的直徑和厚度，同時有效的改良聲場分離度，比傳統結構聲場更清析和層次感更強，低效果更突出，高音聲場更寬闊。

附圖說明：

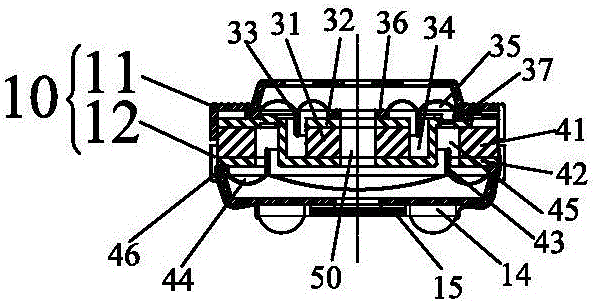

圖1為本實用新型所述同軸背向雙單元微型喇叭的剖面結構示意圖。

圖2為本實用新型所述同軸背向雙單元微型喇叭的分解結構示意圖。

具體實施方式

為了使本實用新型的實用新型目的，技術方案及技術效果更加清楚明白，下面結合具體實施方式對本實用新型做進一步的說明。應理解，此處所描述的具體實施例及相關附圖，僅用于解釋本實用新型，并不用于限定本實用新型。

本專利所稱的“正面”是指朝向所述喇叭播音口的面，所稱的“背面”是指背向所述喇叭播音口的面。本專利所稱的“上”是指朝向所述喇叭播音口的面，所稱的“下”是指背向所述喇叭播音口的面。

參照?qǐng)D1和圖2,一種同軸背向雙單元微型喇叭，包括殼體10，及容置于所述殼體內腔的T型鐵芯20、第一聲音單元30和第二聲音單元40。所述殼體10具有中心軸，所述T型鐵芯20沿所述中心軸設置并將所述殼體分隔為兩個容納腔16，所述第一聲音單元30和第二聲音單元40沿所述殼體中心軸背向設置，分別容置于一個所述容納腔16中，所述第一聲音單元30具有具有聲音振動膜35，該聲音振動膜35在所述T型鐵芯20一側貼合一導音環36，所述T型鐵芯20，所述第一聲音單元30和所述導音環36沿所述殼體中心軸設有通孔，該通孔形成導音孔50，所述導音孔50的中心軸與所述殼體中心軸重合，所述殼體在所述導音孔50處設有播音口13。

第一聲音單元30和第二聲音單元40分別為高音單元和低音單元。當所述第一聲音單元為高音單元時，所述第二聲音單元40為低音單元，當所述第一聲音單元為低音單元時，所述第二聲音單元40為高音單元。

所述殼體10為圓柱形，沿圓柱形中心具有殼體中心軸。所述殼體10的設置方式有多種，如可以用筒式主體，兩端加蓋的方式，也可以是桶式主體，頂端加蓋的方式。作為本實用新型較佳的實施方式，所述殼體10采用正面殼體11和背面殼體12連接的方式。應理解，所述正面殼體11和所述背面殼體12的連接方式有多種，可以為卡合，鉚接，螺釘連接等，本實用新型對此不進行限定，在不脫離本實用新型基本構思的前體下，任何能夠?qū)崿F(xiàn)本實用新型功能的方式，均應視為在本實用新型權利要求的保護范圍之內。所述喇叭播音口13設置在所述正面殼體11上。在所述背面殼體12下設有PCB接線板14，所述PCB接線板14中設有調音圈15。

所述T型鐵芯20具有呈T形連接的柱體21及頂壁22，自所述頂壁22上挖設有一容納槽23。所述容納槽23的中心軸與所述殼體中心軸重合。

所述T型鐵芯20，所述第一聲音單元30和所述導音環36沿所述殼體中心軸設有導音孔50，所述導音孔50的中心軸與所述殼體中心軸重合。所述第一聲音振動膜35另一側為所述殼體10，所述殼體10上的播音口13靠近所述導音孔50。在所述同軸背向雙單元微型喇叭中，所述第二聲音單元30和所述第二聲音單元40同軸背向設置，結構獨立，所述第二聲音單元發出的聲波經所述導音孔50傳導至所述播音口13播放。所述第二聲音單元30和所述第二聲音單元40同軸背向設置的方式減小了傳統喇叭的直徑和厚度，有效的改良聲場分離度，比傳統結構聲場更清析和層次感更強，第二聲音效果更突出，第一聲音聲場更寬闊。

所述第一聲音單元30設置在所述正面殼體11和所述T型鐵芯20之間，包括第一聲音磁鐵31，第一聲音導磁板32，第一聲音音圈33和所述第一聲音振動膜35，貼合環37。所述第一聲音導磁板32設置在所述第一聲音磁鐵31上，二者一起容置在所述容納槽23中，且與所述容納槽23的槽壁之間具有間隔34。所述第一聲音音圈33插入所述間隔34中，并伸出所述容納槽23。所述第一聲音振動膜35設置在所述第一聲音音圈33之上，所述第一聲音振動膜35周邊設有貼合環37，所述貼合環37安裝在所述頂壁22上。所述第一聲音振動膜35上貼合的導音環36緊貼所述第一聲音導磁板32。所述T型鐵芯20，所述第一聲音磁鐵31，所述第一聲音導磁板32，所述導音環36上都設有同軸同直徑的通孔，該通孔形成所述導音孔50。

所述第二聲音單元40設置在所述背面殼體12和所述T型鐵芯20之間，包括第二聲音磁鐵41，第二聲音導磁板42，第二聲音音圈43和第二聲音振動膜44，第二聲音貼合環46。所述第二聲音磁鐵41和所述第二聲音導磁板42均為環形，所述第二聲音導磁板42設置在所述第二聲音磁鐵41下，二者環繞所述T型鐵芯20的柱體21，且所述第二聲音磁鐵41抵接所述頂壁22。所述第二聲音導磁板42和所述第二聲音磁鐵41與所述柱體21之間形成第二間隙45。所述第二聲音音圈43插入該第二間隙45。所述第二聲音振動膜44貼合所述第二聲音音圈43設置，其周邊設置第二聲音貼合環46，所述第二聲音貼合環46貼合在所述第二聲音導磁板42上。

以上內容是結合具體的優選實施方式對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型構思的前提下，其架構形式能夠靈活多變，可以派生系列產品。只是做出若干簡單推演或替換，都應當視為屬于本實用新型由所提交的權利要求書確定的專利保護范圍。
