本實用新型涉及電子設備技術領域，特別是涉及一種散熱型數字電視機頂盒殼體。

背景技術：

數字電視機頂盒是一種將數字電視信號轉換成模擬信號的變換設備，它對經過數字化壓縮的圖像和聲音信號進行解碼還原，產生模擬的視頻和聲音信號，通過電視顯示器和音響設備給觀眾提供高質量的電視節目。數字電視機頂盒主要由殼體和電路組件組成，殼體不僅對電路組件起到收納作用，還起到保護作用。但是，傳統的殼體很多時候是一體的，電路組件安裝時經常會因操作空間不夠影響安裝效率，也不便于平時對殼體內部的電路組件進行檢修，結構不合理。有時候也會因散熱效果差，電路組件長時間工作后過熱損壞，影響數字電視機頂盒的使用壽命。

技術實現要素：

基于此，有必要針對數字電視機頂盒存在的問題，提供一種結構合理，便于安裝檢修、散熱好的散熱型數字電視機頂盒殼體。

一種散熱型數字電視機頂盒殼體，包括：下殼體、安裝于所述下殼體上的背板及上殼體；所述下殼體包括底板、安裝于所述底板側端的二側板、安裝于所述底板前端的擋板，所述底板上設有二卡口及若干第一散熱孔，所述卡口位于所述底板的后端，所述側板的一端設有一定位彈片，所述擋板上設有一顯示屏口和多媒體插口；所述背板上設有二彈片槽及卡片，所述彈片槽位于所述背板的兩端且與所述定位彈片抵接，所述卡片與所述卡口卡接；所述上殼體包括頂板、安裝于所述頂板兩端的蓋板，所述蓋板上設有一螺釘槽及若干第二散熱孔。

上述散熱型數字電視機頂盒殼體，包括下殼體、安裝于下殼體上的背板及上殼體，使用時，電路組件位于下殼體、背板及上殼體間形成的容置空間內。由于背板是通過彈片槽與定位彈片、卡片與卡口安裝于下殼體上，上殼體通過螺釘槽安裝于下殼體上，安裝便捷可拆卸。在組裝時，可以將電路板組件先放置在下殼體內，之后再裝背板和上殼體，這樣操作空間大，便于安裝，維修時可以打開上殼體進行維修，結構合理。由于底板上設有多個第一散熱孔，蓋板上設有多個第二散熱孔，這樣就可以從下面和兩側同時散熱，散熱效果好，不易損壞，增加數字電視機頂盒的使用壽命。

在其中一個實施例中，所述底板上還設有二支撐墊，所述支撐墊位于所述底板的后端底部。

在其中一個實施例中，所述側板上還設有一散熱開口及鎖緊孔，所述散熱開口與所述第二散熱孔相對設置，所述鎖緊孔與所述螺釘槽相對設置。

在其中一個實施例中，所述側板上還設有一支撐片，所述支撐片位于所述側板靠近所述擋板的一端。

在其中一個實施例中，所述背板上還設有自右向左排布的啟動開關口、音視頻接口、USB插口、工廠測試網口、高清輸出口、信號輸出口、信號輸入口及電源輸入口。

在其中一個實施例中，所述音視頻接口的數量為六個。

附圖說明

圖1為本實用新型一較佳實施例散熱型數字電視機頂盒殼體的示意圖；

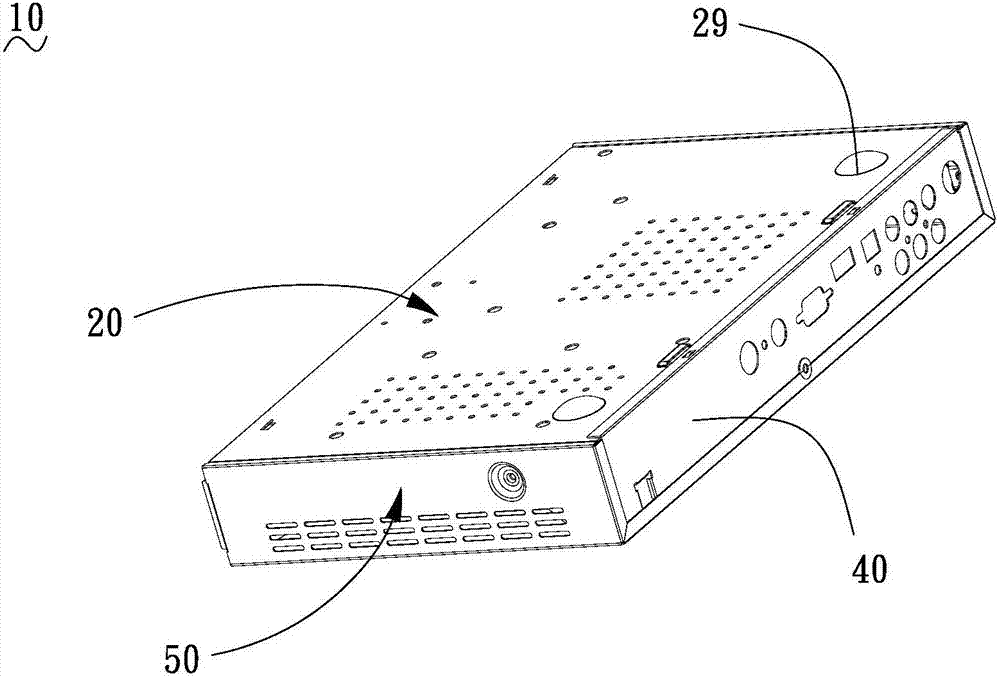

圖2為圖1所示散熱型數字電視機頂盒殼體另一視角的示意圖；

圖3為圖1所示散熱型數字電視機頂盒殼體的分解示意圖；

圖4為圖3所示散熱型數字電視機頂盒殼體中下殼體的示意圖；

圖5為圖3所示散熱型數字電視機頂盒殼體中背板的示意圖；

附圖標注說明：

10-散熱型數字電視機頂盒殼體，20-下殼體，21-底板，22-側板，23-擋板，24-卡口，25-第一散熱孔，26-定位彈片，27-顯示屏口，28-多媒體插口，29-支撐墊，31-散熱開口，32-鎖緊孔，33-支撐片，34-電源出入口，40-背板，41-彈片槽，42-卡片，43-啟動開關口，44-音視頻接口，45-USB接口，46-工廠測試網口，47-高清輸出口，48-信號輸出口，49-信號輸入口，50-上殼體，51-頂板，52-蓋板，53-螺釘槽，54-第二散熱孔。

具體實施方式

為了便于理解本實用新型，下面將參照相關附圖對本實用新型進行更全面的描述。附圖中給出了本實用新型的較佳實施例。但是，本實用新型可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施例的目的是使對本實用新型的公開內容的理解更加透徹全面。

需要說明的是，當元件被稱為“固定于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本實用新型的技術領域的技術人員通常理解的含義相同。本文中在本實用新型的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本實用新型。

請參照圖1至圖5，為本實用新型一較佳實施例的散熱型數字電視機頂盒殼體10，該散熱型數字電視機頂盒殼體10收納電路組件并對電路組件起到保護作用。散熱型數字電視機頂盒殼體10包括下殼體20、安裝于下殼體20上的背板40及上殼體50，下殼體20、背板40及上殼體50之間可拆裝。

下殼體20包括底板21、安裝于底板21側端的二側板22、安裝于底板21前端的擋板23，底板21上設有二卡口24及若干第一散熱孔25，卡口24位于底板21的后端，側板22的一端設有一定位彈片26，擋板23上設有一顯示屏口27及多媒體插口28，多媒體插口28用于安裝DVD播放驅動等。具體的，底板21上還設有二支撐墊29，支撐墊29位于底板21的后端底部，起到支撐架空作用，便于第一散熱孔25進行散熱。側板22上還設有一散熱開口31、鎖緊孔32及支撐片33，支撐片33位于側板22靠近擋板23的一端。

背板40上設有二彈片槽41及卡片42，彈片槽41位于背板40的兩端且與定位彈片26抵接，卡片42與卡口24卡接，背板40通過彈片槽41與定位彈片26的抵接、卡片42與卡口24的卡接完成固定安裝。背板40上設有自右向左排布的啟動開關口43、音視頻接口44、USB插口45、工廠測試網口46、高清輸出口47、信號輸出口48、信號輸入口49及電源輸入口34，其中音視頻接口44的數量為六個。

上殼體50包括頂板51、安裝于頂板51兩端的蓋板52，頂板51與蓋板52之間形成一個與下殼體20適配的拱形腔。具體的，蓋板52上設有一螺釘槽53及若干第二散熱孔54，螺釘槽53與鎖緊孔32相對設置且通過螺釘鎖緊配合，第二散熱孔54與散熱開口31相對設置，便于下殼體20內的熱氣逐步通過散熱開口31、第二散熱孔54散出。

上述散熱型數字電視機頂盒殼體10，包括下殼體20、安裝于下殼體20上的背板40及上殼體50，使用時，電路組件位于下殼體20、背板40及上殼體50間形成的容置空間內。由于背板40是通過彈片槽41與定位彈片26、卡片24與卡口24安裝于下殼體20上，上殼體50通過螺釘槽53安裝于下殼體20上，安裝便捷可拆卸。在組裝時，可以將電路板組件先放置在下殼體20內，之后再裝背板40和上殼體50，這樣操作空間大，便于安裝，維修時可以打開上殼體50進行維修，結構合理。由于底板21上設有多個第一散熱孔25，蓋板52上設有多個第二散熱孔54，這樣就可以從下面和兩側同時散熱，散熱效果好，不易損壞，增加數字電視機頂盒的使用壽命。

以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
