本技術實施例涉及無線通信領域，尤其涉及一種通信方法及裝置。

背景技術：

1、局域數據網(local?area?data?network，ladn)是限定在某個特定的服務區域內允許終端設備建立會話連接的數據網絡(data?network，dn)。ladn的服務區域是由一系列跟蹤區(tracking?area，ta)組成。當終端設備通過第三代伙伴計劃(the?3rd?generationpartnership?project，3gpp)地面通信網絡(terrestrial?network，tn)接入注冊至網絡中時，接入與移動性管理功能(access?and?mobility?management?function，amf)可以為終端設備分配ladn的服務區域。當終端設備位于ladn的服務區域內時，終端設備能夠訪問ladn的服務，當終端設備位于ladn的服務區域外時，終端設備無法訪問ladn的服務。

2、目前3gpp協議不僅支持終端設備通過3gpp地面通信網絡接入注冊至網絡，還支持終端設備通過非3gpp地面通信網絡接入注冊至網絡。非3gpp地面通信網絡接入可包括3gpp衛星通信網絡接入和非3gpp接入，非3gpp接入比如終端設備基于可信非3gpp網關功能(trusted?non-3gpp?gateway?function，tngf)注冊至網絡。終端設備與ladn建立多接入協議數據單元(multiple?access?protocol?data?unit，ma?pdu)會話，該ma?pdu會話可以同時支持3gpp地面通信網絡接入和非3gpp地面通信網絡接入。

3、非3gpp地面通信網絡接入劃分的跟蹤區粒度，與3gpp地面通信網絡接入劃分的跟蹤區粒度不同。amf確定終端設備在非3gpp地面通信網絡接入對應的跟蹤區內的情況下，無法確定終端設備是否也在3gpp地面通信網絡接入對應的跟蹤區內。由于ladn的服務區域是由一系列3gpp地面通信網絡接入對應的跟蹤區組成，所以，amf無法基于終端設備在非3gpp地面通信網絡接入對應的跟蹤區內時，確定終端設備是否也處于ladn的服務區域內，也即無法確定終端設備是否還能夠訪問ladn的服務。

技術實現思路

1、本技術提供一種通信方法及裝置，用于amf通過非3gpp地面通信網絡接入側，確定終端設備是否處于ladn的服務區域內，也即，確定終端設備是否還能夠訪問ladn的服務。

2、第一方面，本技術提供一種通信方法，應用于amf。amf既可以是硬件設備中的網絡元件，也可以是在專用硬件上運行軟件功能，或者是平臺(例如，云平臺)上實例化的虛擬化功能。可選的，amf可以由一個設備實現，也可以由多個設備共同實現，或者，還可以是一個設備內的一個功能模塊。

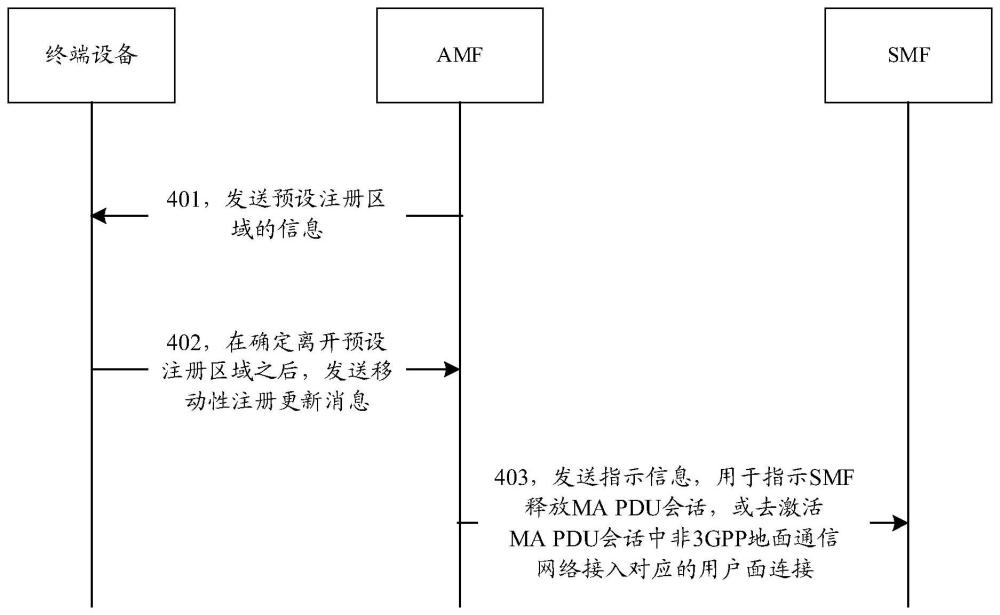

3、方法包括：amf向終端設備發送預設注冊區域的信息，終端設備與第一ladn之間存在ma?pdu會話，ma?pdu會話支持非3gpp地面通信網絡接入和3gpp地面通信網絡接入，預設注冊區域是第一ladn為終端設備提供訪問服務的服務區域中的全部或部分。amf接收來自終端設備的移動性注冊更新消息，移動性注冊更新消息是終端設備在確定離開預設注冊區域之后發送的。amf向會話管理功能(session?management?function，smf)發送指示信息，其中，指示信息用于指示smf釋放ma?pdu會話；或者，指示信息用于指示smf去激活ma?pdu會話中非3gpp地面通信網絡接入對應的用戶面連接。

4、上述技術方案中，amf根據第一ladn的服務區域，確定預設注冊區域，將預設注冊區域的信息發送給終端設備，從而終端設備可以根據預設注冊區域的信息，在確定終端設備離開預設注冊區域時，向amf發送移動性注冊更新消息，進而amf通過非3gpp地面通信網絡接入側，確定終端設備是否處于ladn的服務區域內，也即，確定終端設備是否還能夠訪問ladn的服務。

5、在一種可能的實現方式中，預設注冊區域中包括一個或多個跟蹤區，預設注冊區域的信息包含一個或多個跟蹤區的標識。預設注冊區域中一個或多個跟蹤區是服務區域中包括的多個跟蹤區的全部或部分。

6、上述技術方案中，amf確定預設注冊區域中一個或多個跟蹤區是服務區域中包括的多個跟蹤區的全部或部分，當終端設備位于預設注冊區域內時，相當于，終端設備位于第一ladn的服務區域內，amf確定終端設備能夠可以訪問第一ladn的服務。

7、在一種可能的實現方式中，amf向smf發送指示信息之前，還從移動性注冊更新消息中獲取第一跟蹤區的標識，第一跟蹤區是終端設備在向amf發送移動性注冊更新消息時所在的跟蹤區；amf在根據第一跟蹤區的標識，確定服務區域不包括第一跟蹤區時，確定終端設備離開服務區域。

8、上述技術方案中，amf接收到來自終端設備的移動性注冊更新消息之后，可進一步從移動性注冊更新消息中獲取終端設備當前所在的跟蹤區(即第一跟蹤區)，amf可根據第一跟蹤區的標識確定終端設備是否位于第一ladn的服務區域內。

9、在一種可能的實現方式中，amf還向終端設備發送預設注冊區域的信息的生效條件，其中，生效條件包括終端設備與3gpp地面通信網絡側的接入設備之間的無線資源控制(radio?resource?control，rrc)連接處于空閑態。上述技術方案中，考慮到預設注冊區域的范圍小于普通注冊區域(即現有技術中的注冊區域)的范圍，如果終端設備一直使用預設注冊區域的話，會頻繁觸發終端設備發送移動性注冊更新消息，所以為預設注冊區域的信息設定生效條件，即在rrc連接處于空閑態時，終端設備使用預設注冊區域，而在rrc連接處于連接態時，終端設備使用普通注冊區域，有助于減少終端設備的能耗。

10、在一種可能的實現方式中，amf向終端設備發送預設注冊區域的信息時，具體可以是，在終端設備通過3gpp地面通信網絡接入注冊至網絡的過程中，amf向終端設備發送預設注冊區域的信息。示例性的，amf根據第二跟蹤區的標識和終端設備的簽約數據，確定候選ladn，其中，第二跟蹤區是終端設備通過3gpp地面通信網絡接入注冊至網絡時終端設備所在的跟蹤區，簽約數據包括不同ladn的標識和不同服務區域中跟蹤區的標識的映射關系，服務區域包含一個或多個跟蹤區，候選ladn的服務區域中包括第二跟蹤區，候選ladn中包括第一ladn。amf根據候選ladn對應的服務區域中包括的各個跟蹤區，確定預設注冊區域的信息。amf向終端設備發送預設注冊區域的信息。上述技術方案中，預設注冊區域的信息用于指示預設注冊區域中包括的跟蹤區，該跟蹤區可對應于多個ladn(即多個候選ladn)，終端設備可以從多個候選ladn中選擇其中一個候選ladn，進而與該選擇出的候選ladn(即第一ladn)建立ma?pdu會話，如此，有助于提高終端設備建立ma?pdu會話的靈活性。

11、在一種可能的實現方式中，amf向終端設備發送預設注冊區域的信息時，具體可以是，在終端設備通過3gpp地面通信網絡接入注冊至網絡之后，amf向終端設備發送預設注冊區域的信息。示例性的，amf根據終端設備的簽約數據和第一ladn的標識，向終端設備發送預設注冊區域的信息，其中，預設注冊區域中包括的一個或多個跟蹤區是第一ladn對應的服務區域中包括的跟蹤區的部分或全部，簽約數據包括不同ladn的標識和不同服務區域中包括的跟蹤區的標識之間的映射關系。上述技術方案中，預設注冊區域的信息用于指示預設注冊區域中包括的跟蹤區，該跟蹤區是第一ladn對應的服務區域中的部分跟蹤區或者全部跟蹤區，如此，amf能夠更準確的確定出終端設備是否離開第一ladn對應的服務區域。

12、示例性的，終端設備通過3gpp地面通信網絡接入注冊至網絡之后，終端設備在確定即將使用第一ladn時，觸發終端設備配置更新(ue?configuration?update，ucu)流程，從而獲取到預設注冊區域的信息。示例性的，在ucu流程中，終端設備向amf發送配置更新請求，可選的，配置更新請求中包括第一ladn的標識，amf根據終端設備的簽約數據和第一ladn的標識，向終端設備發送配置更新請求對應的配置更新消息，配置更新消息中包括預設注冊區域的信息。

13、在一種可能的實現方式中，amf向終端設備發送預設注冊區域的信息時，具體可以是，amf在確定終端設備與3gpp地面通信網絡側的接入設備之間的rrc連接處于空閑態時，通過非3gpp地面通信網絡接入向終端設備發送預設注冊區域的信息。上述技術方案中，amf在確定終端設備處于rrc空閑態時，向終端設備發送預設注冊區域的信息，有助于減少終端設備的能耗。

14、第二方面，本技術提供一種通信方法，該方法可以由終端設備或者終端設備中的模塊執行。為方便描述，如下以終端設備執行為例說明。

15、方法包括：終端設備接收來自amf的預設注冊區域的信息，終端設備與第一ladn之間存在ma?pdu會話，ma?pdu會話支持非3gpp地面通信網絡接入和3gpp地面通信網絡接入，預設注冊區域是第一ladn為終端設備提供訪問服務的服務區域中的全部或部分。終端設備在確定離開預設注冊區域的情況下，向amf發送移動性注冊更新消息，移動性注冊更新消息用于指示amf向smf發送指示信息，指示信息用于指示smf釋放ma?pdu會話；或者，指示信息用于指示smf去激活ma?pdu會話中非3gpp地面通信網絡接入對應的用戶面連接。在一種可能的實現方式中，移動性注冊更新消息用于指示amf在確定終端設備當前離開預設注冊區域之后，向smf發送指示信息。

16、在一種可能的實現方式中，預設注冊區域中包括一個或多個跟蹤區，預設注冊區域的信息包含一個或多個跟蹤區的標識，預設注冊區域中包括的一個或多個跟蹤區是第一ladn對應的服務區域中包括的一個或多個跟蹤區的全部或部分。

17、在一種可能的實現方式中，移動性注冊更新消息中包括第一跟蹤區的標識，第一跟蹤區是終端設備在向amf發送移動性注冊更新消息時所在的跟蹤區。

18、在一種可能的實現方式中，終端設備還接收來自amf的預設注冊區域的生效條件，其中，生效條件包括終端設備與3gpp地面通信網絡側的接入設備之間的rrc連接處于空閑態。終端設備在確定滿足生效條件的情況下，確定預設注冊區域的信息生效。

19、在一種可能的實現方式中，終端設備接收來自amf的預設注冊區域的信息時，具體可以是，在終端設備通過3gpp地面通信網絡接入注冊至網絡的過程中，接收來自amf的預設注冊區域的信息。示例性的，預設注冊區域的信息是amf根據第二跟蹤區的標識和終端設備的簽約數據確定，第二跟蹤區是終端設備通過3gpp地面通信網絡接入注冊至網絡的過程中時終端設備所在的跟蹤區，簽約數據包括不同ladn的標識和不同服務區域中跟蹤區的標識的映射關系，預設注冊區域中包括第二跟蹤區。

20、在一種可能的實現方式中，終端設備接收來自amf的預設注冊區域的信息時，具體可以是，在終端設備通過3gpp地面通信網絡接入注冊至網絡之后，接收來自amf的預設注冊區域的信息。示例性的，預設注冊區域的信息是amf根據第一ladn的標識和終端設備的簽約數據確定，預設注冊區域中的跟蹤區是第一ladn對應的服務區域中包括的跟蹤區。

21、在一種可能的實現方式中，終端設備接收來自amf的預設注冊區域的信息時，具體可以是，在終端設備與3gpp地面通信網絡側的接入設備之間的rrc連接處于空閑態時，通過非3gpp地面通信網絡接入接收來自amf的預設注冊區域的信息。

22、上述第二方面中任一種可能的實現方式可以達到的技術效果可以參照上述第一方面中有益效果的描述，此處不再重復贅述。

23、第三方面，本技術提供一種通信方法，應用于amf。amf既可以是硬件設備中的網絡元件，也可以是在專用硬件上運行軟件功能，或者是平臺(例如，云平臺)上實例化的虛擬化功能。可選的，amf可以由一個設備實現，也可以由多個設備共同實現，或者，還可以是一個設備內的一個功能模塊。

24、方法包括：amf確定預設注冊區域的信息和預設注冊區域的信息的生效條件，預設注冊區域是第一ladn為終端設備提供訪問服務的服務區域中的全部或部分；生效條件包括終端設備與3gpp地面通信網絡側的接入設備之間的rrc連接處于空閑態；amf向終端設備發送預設注冊區域的信息和生效條件。

25、上述技術方案中，amf將預設注冊區域的信息和生效條件發送給終端設備，從而終端設備可在確定滿足生效條件時，確定預設注冊區域的信息生效(或者說，生效預設注冊區域的信息)，終端設備根據預設注冊區域的信息確定終端設備是否離開預設注冊區域。進一步的，考慮到預設注冊區域的范圍小于普通注冊區域的范圍，如果終端設備一直使用預設注冊區域的話，會頻繁觸發終端設備發送移動性注冊更新消息，所以為預設注冊區域的信息設定生效條件，即在rrc連接處于空閑態時，終端設備使用預設注冊區域，而在rrc連接處于連接態時，終端設備使用普通注冊區域，有助于減少終端設備的能耗。

26、在一種可能的實現方式中，終端設備與第一ladn之間建立ma?pdu，ma?pdu支持第一路徑接入和第二路徑接入。在一種可能的實現方式中，第一路徑接入是非3gpp地面通信網絡接入，第二路徑接入是3gpp地面通信網絡接入。

27、在一種可能的實現方式中，amf向終端設備發送預設注冊區域的信息和生效條件之后，還接收來自終端設備的移動性注冊更新消息，移動性注冊更新消息是終端設備在確定離開預設注冊區域之后發送的。amf向smf發送指示信息。其中，指示信息用于指示smf釋放ma?pdu，或者smf去激活ma?pdu中第一路徑接入對應的用戶面連接。在一種可能的實現方式中，第一路徑接入是非3gpp地面通信網絡接入。

28、在一種可能的實現方式中，amf向smf發送指示信息之前，還從移動性注冊更新消息中獲取第一跟蹤區的標識，第一跟蹤區是終端設備在向amf發送移動性注冊更新消息時所在的跟蹤區；amf在根據第一跟蹤區的標識，確定服務區域不包括第一跟蹤區時，確定終端設備離開服務區域。

29、在一種可能的實現方式中，預設注冊區域中包括一個或多個跟蹤區，預設注冊區域的信息包含一個或多個跟蹤區的標識，一個或多個跟蹤區是服務區域中包括的多個跟蹤區的全部或部分。

30、在一種可能的實現方式中，amf向終端設備發送預設注冊區域的信息時，具體可以是，在終端設備通過3gpp地面通信網絡接入注冊至網絡的過程中，amf向終端設備發送預設注冊區域的信息。示例性的，amf根據第二跟蹤區的標識和終端設備的簽約數據，確定候選ladn，其中，第二跟蹤區是終端設備通過3gpp地面通信網絡接入注冊至網絡時終端設備所在的跟蹤區，簽約數據包括不同ladn的標識和不同服務區域中跟蹤區的標識的映射關系，服務區域包含一個或多個跟蹤區，候選ladn的服務區域中包括第二跟蹤區，候選ladn中包括第一ladn。amf根據候選ladn對應的服務區域中包括的各個跟蹤區，確定預設注冊區域的信息。amf向終端設備發送預設注冊區域的信息。

31、在一種可能的實現方式中，amf向終端設備發送預設注冊區域的信息時，具體可以是，在終端設備通過3gpp地面通信網絡接入注冊至網絡之后，amf向終端設備發送預設注冊區域的信息。示例性的，amf根據終端設備的簽約數據和第一ladn的標識，向終端設備發送預設注冊區域的信息，其中，預設注冊區域中包括的一個或多個跟蹤區是第一ladn對應的服務區域中包括的跟蹤區的部分或全部，簽約數據包括不同ladn的標識和不同服務區域中包括的跟蹤區的標識之間的映射關系。

32、上述第三方面中任一種可能的實現方式可以達到的技術效果，未詳盡描述的部分均可以參照上述第一方面中有益效果的描述，此處不再重復贅述。

33、第四方面，本技術提供一種通信方法，該方法可以由終端設備或者終端設備中的模塊執行。為方便描述，如下以終端設備執行為例說明。

34、方法包括：終端設備接收來自amf的預設注冊區域的信息和預設注冊區域的信息的生效條件，其中，預設注冊區域是第一ladn為終端設備提供訪問服務的服務區域中的全部或部分；生效條件包括終端設備與3gpp地面通信網絡側的接入設備之間的rrc連接處于空閑態；終端設備在確定滿足生效條件的情況下，確定預設注冊區域的信息生效，也即，生效預設注冊區域的信息。

35、在一種可能的實現方式中，終端設備與第一ladn之間建立ma?pdu，ma?pdu支持第一路徑接入和第二路徑接入。在一種可能的實現方式中，第一路徑接入是非3gpp地面通信網絡接入，第二路徑接入是3gpp地面通信網絡接入。

36、在一種可能的實現方式中，終端設備在確定預設注冊區域的信息生效之后，還在確定離開預設注冊區域的情況下，向amf發送移動性注冊更新消息，移動性注冊更新消息用于指示amf向smf發送指示信息，指示信息用于指示smf釋放ma?pdu，或者用于指示smf去激活ma?pdu中第一路徑接入對應的用戶面連接。在一種可能的實現方式中，移動性注冊更新消息用于指示amf在確定終端設備當前離開預設注冊區域之后，向smf發送指示信息。

37、在一種可能的實現方式中，預設注冊區域中包括一個或多個跟蹤區，預設注冊區域的信息包含一個或多個跟蹤區的標識，一個或多個跟蹤區是服務區域中包括的多個跟蹤區的全部或部分。

38、在一種可能的實現方式中，終端設備接收來自amf的預設注冊區域的信息時，具體可以是，在終端設備通過3gpp地面通信網絡接入注冊至網絡的過程中，接收來自amf的預設注冊區域的信息。示例性的，預設注冊區域的信息是amf根據第二跟蹤區的標識和終端設備的簽約數據確定，第二跟蹤區是終端設備通過3gpp地面通信網絡接入注冊至網絡的過程中時終端設備所在的跟蹤區，簽約數據包括不同ladn的標識和不同服務區域中跟蹤區的標識的映射關系，預設注冊區域中包括第二跟蹤區。

39、在一種可能的實現方式中，終端設備接收來自amf的預設注冊區域的信息時，具體可以是，在終端設備通過3gpp地面通信網絡接入注冊至網絡之后，接收來自amf的預設注冊區域的信息。示例性的，預設注冊區域的信息是amf根據第一ladn的標識和終端設備的簽約數據確定，預設注冊區域中的跟蹤區是第一ladn對應的服務區域中包括的跟蹤區。

40、上述第四方面中任一種可能的實現方式可以達到的技術效果可以參照上述第三方面中有益效果的描述，此處不再重復贅述。

41、第五方面，本技術提供一種通信方法，應用于amf。amf既可以是硬件設備中的網絡元件，也可以是在專用硬件上運行軟件功能，或者是平臺(例如，云平臺)上實例化的虛擬化功能。可選的，amf可以由一個設備實現，也可以由多個設備共同實現，或者，還可以是一個設備內的一個功能模塊。

42、方法包括：amf根據ladn為終端設備提供訪問服務的服務區域，確定一個或多個非3gpp接入設備，每個非3gpp接入設備的覆蓋區域位于ladn對應的服務區域內。amf在確定終端設備斷開與所有非3gpp接入設備的連接時，向smf發送指示信息，指示信息用于指示smf釋放ma?pdu會話；或者，指示信息用于指示smf去激活ma?pdu會話中非3gpp地面通信網絡接入對應的用戶面連接。終端設備與ladn之間存在ma?pdu會話，ma?pdu會話支持非3gpp接入和3gpp地面通信網絡接入。非3gpp接入設備比如是可信非3gpp接入點(trusted?non-3gppaccess?point，tnap)。

43、上述技術方案中，amf根據第一ladn的服務區域和多個非3gpp接入設備的覆蓋區域，確定覆蓋區域位于第一ladn的服務區域內的一個或多個非3gpp接入設備。進一步的，amf可以根據終端設備是否與這些非3gpp接入設備連接，實現通過非3gpp地面通信網絡接入側，確定終端設備是否位于第一ladn的服務區域內，以及確定第一ladn是否能夠為終端設備提供訪問服務。

44、在一種可能的實現方式中，amf還向終端設備發送ladn對應的服務區域的信息，ladn對應的服務區域的信息中包括一個或多個非3gpp接入設備的標識。

45、上述技術方案中，終端設備在接收到來自ladn對應的服務區域的信息之后，可以從ladn對應的服務區域的信息中獲取一個或多個非3gpp接入設備的標識，進而在需要訪問第一ladn的服務時，可以根據一個或多個非3gpp接入設備的標識，接入至任一個非3gpp接入設備中。

46、在一種可能的實現方式中，amf還向終端設備發送ladn對應的服務區域的信息的生效條件，生效條件包括終端設備與3gpp地面通信網絡側的接入設備之間的rrc連接處于空閑態。

47、上述技術方案中，生效條件可用于指示終端設備在處于rrc空閑態時，確定使用ladn對應的服務區域的信息，避免終端設備頻繁使用ladn對應的服務區域的信息，有助于減少終端設備的能耗。

48、在一種可能的實現方式中，amf在向終端設備發送ladn對應的服務區域的信息之前，還確定終端設備與3gpp地面通信網絡側的接入設備之間的rrc連接處于空閑態。可以理解，當amf確定終端設備與3gpp地面通信網絡側的接入設備之間的rrc連接處于連接態時，amf能夠通過3gpp地面通信網絡側確定終端設備是否位于送ladn對應的服務區域。

49、第六方面，本技術提供一種通信方法，應用于amf。amf既可以是硬件設備中的網絡元件，也可以是在專用硬件上運行的軟件功能，或者是平臺(例如，云平臺)上實例化的虛擬化功能。可選的，amf可以由一個設備實現，也可以由多個設備共同實現，或者，還可以是一個設備內的一個功能模塊。

50、方法包括：amf通過3gpp衛星通信網絡確定終端設備的地理位置，終端設備與ladn之間存在ma?pdu會話，ma?pdu會話支持3gpp衛星通信網絡接入和3gpp地面通信網絡接入。amf在確定終端設備的地理位置超出ladn的服務區域時，向smf發送指示信息，指示信息用于指示smf釋放ma?pdu會話；或者指示信息用于指示smf去激活ma?pdu會話中非3gpp地面通信網絡接入對應的用戶面連接。

51、上述技術方案中，amf通過3gpp衛星通信網絡確定終端設備的地理位置，根據終端設備的地理位置確定終端設備是否位于ladn的服務區域內，實現通過非3gpp地面通信網絡接入側，確定終端設備是否位于第一ladn的服務區域內，以及確定第一ladn是否能夠為終端設備提供訪問服務。

52、在一種可能的實現方式中，amf接收來自smf的查詢請求；響應于查詢請求，通過3gpp衛星通信網絡確定終端設備的地理位置。在一種可能的實現方式中，amf通過3gpp衛星通信網絡確定終端設備的地理位置之前，還確定終端設備與3gpp地面通信網絡側的接入設備之間的rrc連接處于空閑態。

53、第七方面，本技術實施例提供一種通信裝置，

54、該裝置具有實現上述第一方面或第一方面的任一種可能的實現方式中amf的功能。

55、該裝置也可以具有實現上述第二方面或第二方面的任一種可能的實現方式中終端設備的功能，該裝置可以為終端設備，也可以為終端設備中包括的芯片。

56、該裝置具有實現上述第三方面或第三方面的任一種可能的實現方式中amf的功能。

57、該裝置具有實現上述第四方面或第四方面的任一種可能的實現方式中終端設備的功能，該裝置可以為終端設備，也可以為終端設備中包括的芯片。

58、該裝置具有實現上述第五方面或第五方面的任一種可能的實現方式中amf的功能。

59、該裝置具有實現上述第六方面或第六方面的任一種可能的實現方式中amf的功能。

60、上述通信裝置的功能可以通過硬件實現，也可以通過硬件執行相應的軟件實現，硬件或軟件包括一個或多個與上述功能相對應的模塊或單元或手段(means)。

61、在一種可能的實現方式中，該裝置的結構中包括處理模塊和收發模塊，其中，處理模塊被配置為支持該裝置執行第一方面至第六方面的任一方面中的任一種可能的實現方式中的方法。收發模塊用于支持該裝置與其他通信設備之間的通信，例如該裝置為amf時，可向終端設備發送預設注冊區域的信息。該通信裝置還可以包括存儲模塊，存儲模塊與處理模塊耦合，其保存有裝置必要的程序指令和數據。作為一種示例，處理模塊可以為處理器，通信模塊可以為收發器，存儲模塊可以為存儲器，存儲器可以和處理器集成在一起，也可以和處理器分離設置。

62、在另一種可能的實現方式中，該裝置的結構中包括處理器，還可以包括存儲器。處理器與存儲器耦合，可用于執行存儲器中存儲的計算機程序指令，以使裝置執行上述第一方面至第六方面的任一方面中的任一種可能的實現方式中的方法。可選地，該裝置還包括通信接口，處理器與通信接口耦合。當裝置為網絡設備或終端設備時，該通信接口可以是收發器或輸入/輸出接口；當該裝置為網絡設備中包含的芯片或終端設備中包含的芯片時，該通信接口可以是芯片的輸入/輸出接口。可選地，收發器可以為收發電路，輸入/輸出接口可以是輸入/輸出電路。

63、第八方面，本技術實施例提供一種芯片系統，包括：處理器和存儲器，處理器與存儲器耦合，存儲器用于存儲程序或指令，當程序或指令被處理器執行時，使得該芯片系統實現上述第一方面至第六方面的任一方面中的任一種可能的實現方式中的方法。

64、可選地，該芯片系統還包括接口電路，該接口電路用于交互代碼指令至處理器。

65、可選地，該芯片系統中的處理器可以為一個或多個，該處理器可以通過硬件實現也可以通過軟件實現。當通過硬件實現時，該處理器可以是邏輯電路、集成電路等。當通過軟件實現時，該處理器可以是一個通用處理器，通過讀取存儲器中存儲的軟件代碼來實現。

66、可選地，該芯片系統中的存儲器也可以為一個或多個。該存儲器可以與處理器集成在一起，也可以和處理器分離設置。示例性的，存儲器可以是非瞬時性處理器，例如只讀存儲器rom，其可以與處理器集成在同一塊芯片上，也可以分別設置在不同的芯片上。

67、第九方面，本技術提供一種計算機可讀存儲介質，計算機可讀存儲介質中存儲有計算機程序或指令，當計算機程序或指令被通信裝置執行時，使得該通信裝置執行上述實現上述第一方面至第六方面的任一方面中的任一種可能的實現方式中的方法。

68、第十方面，本技術提供一種計算機程序產品，該計算機程序產品包括計算機程序或指令，當該計算機程序或指令被通信裝置執行時，實現上述第一方面至第六方面的任一方面中任一種可能的實現方式的方法。

69、上述第七方面至第十方面中任一方面可以達到的技術效果可以參照上述第一方面，或第三方面，或第五方面，或第六方面中有益效果的描述，此處不再重復贅述。
