本技術實施例涉及光通信領域，尤其涉及一種檢測單元、光開關單元、相關設備和端口標定方法。

背景技術：

1、光配線網(optical?distribution?network,odn)是無源光網絡(passiveoptical?network,pon)的重要組成部分。為了保證odn的鏈路通信質量，需要對odn網絡中的各odn分支進行檢測。通常采用光時域反射分析儀(optical?time?domainreflectometer,otdr)的方法來檢測odn。

2、odn的各分支通過與pon單板上的pon端口連接接入網絡。可以在pon端口與odn分支之間插入光開關單元(optical?switch?unit,osu)，由osu來實現otdr檢測單元與各odn分支之間的連接。

3、osu包括光開關、輸入端口、輸出端口和內部端口，光開關的一端與otdr檢測單元連接，另一端在多個內部端口之間切換。osu的每個輸入端口與pon端口連接，每個內部端口與一個輸入端口通過一個波分復用器合波后，與一個輸出端口連接，一個輸出端口連接一個odn分支，通過osu這種連接關系實現輸入端口-內部端口-輸出端口-odn分支的映射。通過光開關切換內部端口，來切換otdr檢測單元所連接的odn分支。與輸入端口連接的pon端口，用于標記對應的odn分支。網管可以記錄pon端口與odn分支之間的映射關系。

4、在pon單板的替換、割接等過程中，由于操作人員的不規范操作，可能導致pon單板上多個pon端口與osu的輸入端口的連接關系發生變化，進而pon端口與各內部端口以及odn分支之間的映射關系發生變化。該映射關系是由于不規范操作造成的，無法同步到網管上。從而導致網管上保存的端口映射關系與實際的端口映射關系不同，在故障檢測的過程中將會帶來不便。

技術實現思路

1、本技術實施例提供了一種檢測單元、光開關單元、相關設備和端口標定方法，用于自動獲取pon單板上多個pon端口與osu單板上的輸入端口之間的連接關系，實現對pon端口的端口標定。

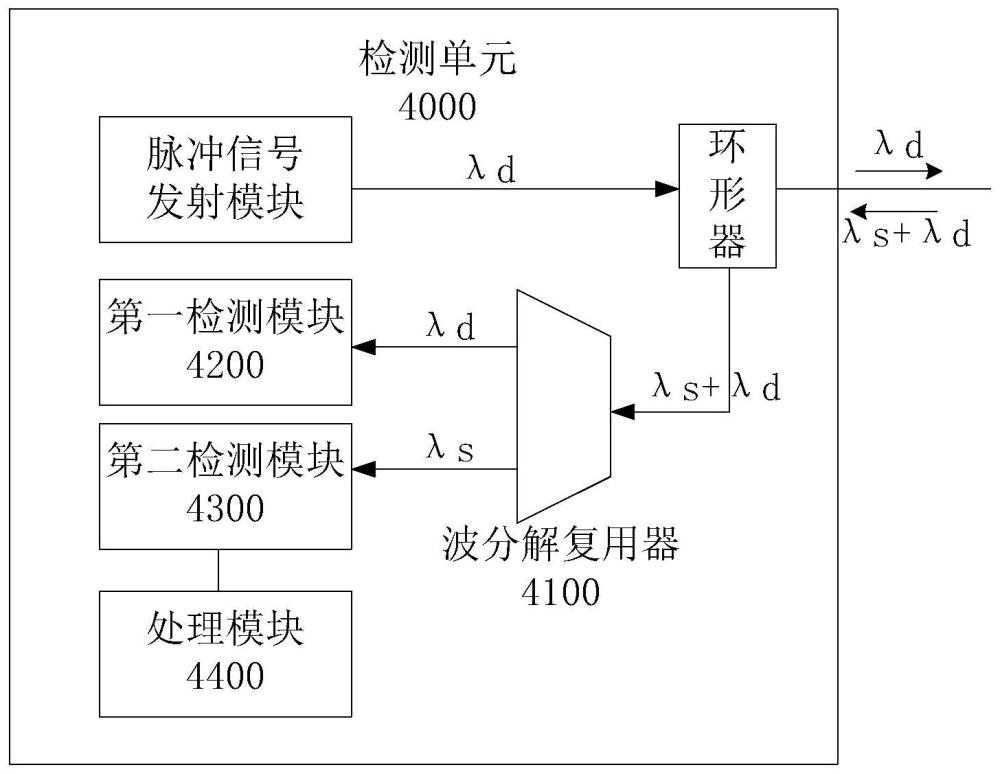

2、第一方面，本技術實施例提供了一種檢測單元。該檢測單元包括：波分解復用器、第一檢測模塊、第二檢測模塊和處理模塊。其中，波分解復用器用于將檢測單元的輸入光信號分光，得到通信波段的上行業務信號和非通信波段的探測信號。輸入光信號來自與檢測單元連接的內部端口，內部端口為光開關單元(optical?switch?unit，osu)上多個內部端口中的任一個。多個內部端口中不同的內部端口用于實現檢測單元與不同光配線網odn的連接。第一檢測模塊用于檢測非通信波段的探測信號。第二檢測模塊用于檢測通信波段的上行業務信號。處理模塊用于確定目標標記端口的目標配置，并在確定上行業務信號具有目標配置的情況下，確定檢測單元當前連接的內部端口為目標內部端口。目標內部端口對應于osu上與目標標記端口連接的目標輸入端口，目標標記端口包含于pon單板的多個標記端口，多個標記端口中不同的標記端口用于連接不同的odn。

3、在本技術實施例中，檢測單元不僅用于檢測odn分支是否異常，還可以檢測上行方向的業務信號的配置。只要對某個pon端口(目標標記端口)下連接的終端(ont)設定特殊的配置(目標配置)，即可確定傳輸具有該特殊配置的上行業務信號的目標內部端口與該pon端口(目標標記端口)之間是相互通信的。從而確定與該目標內部端口對應的目標輸入端口是與目標標記端口相互連接的，進而確定標記端口與輸入端口之間的映射關系，該映射關系也表示標記端口與輸入端口所對應的odn分支之間的映射關系。

4、在本技術實施例中，確定pon端口(標記端口)與odn分支之間的實際映射關系，也稱為端口標定，即標定標記端口與輸入端口之間的連接關系。

5、在一種可選的實現方式中，檢測單元向pon單板或主控板上報目標內部端口的標識，從而在pon單板或主控板上確定與目標標記端口連接的目標輸入端口，獲取標記端口與輸入端口之間的映射關系。具體的，處理模塊還用于：向pon單板或主控板發送目標內部端口的標識，目標內部端口的標識用于向pon單板或主控板指示osu上對應于目標內部端口的目標輸入端口與目標標記端口之間具有連接關系。

6、在一種可選的實現方式中，檢測單元在本地確定與目標標記端口連接的目標輸入端口，獲取標記端口與輸入端口之間的映射關系。具體的，處理模塊還用于：確定osu上對應于目標內部端口的目標輸入端口與目標標記端口之間具有連接關系。

7、在一種可選的實現方式中，目標標記端口的數量為多個，目標配置包括多個目標標記端口各自的配置，不同目標標記端口的配置不同。處理模塊具體用于：確定多個目標配置與多個目標標記端口之間的對應關系；在確定接收到的第一上行業務信號具有多個目標配置中任一配置的情況下，確定檢測單元當前連接的第一內部端口，并根據上述(多個目標配置與多個目標標記端口之間的)對應關系確定與第一上行業務信號的配置對應的第一標記端口，第一內部端口對應于osu上與第一標記端口連接的第一輸入端口。

8、在本技術實施例中，給不同的標記端口設定不同的配置，從而通過光開關的一次輪詢確定多個標記端口的連接關系，可以提升端口標定的效率。

9、在一種可選的實現方式中，檢測單元向pon單板或主控板上報目標內部端口的標識，從而在pon單板或主控板上確定與目標標記端口連接的目標輸入端口，獲取標記端口與輸入端口之間的映射關系。具體的，處理模塊還用于：向pon單板或主控板發送第一內部端口的標識和第一標記端口的標識，第一內部端口的標識和第一標記端口的標識用于向pon單板或主控板指示osu上對應于第一內部端口的第一輸入端口與第一標記端口之間具有連接關系。

10、在一種可選的實現方式中，第二檢測模塊包括光探測器和電放大器。光探測器用于將業務信號轉換為電信號。電放大器用于對電信號進行多級放大。

11、在一種可選的實現方式中，目標配置包括目標前導碼。第二檢測模塊具體用于：檢測業務信號的幀頭。

12、在本技術實施例中，由于幀頭的內容在信號傳輸的過程中較為穩定，因此檢測前導碼可以得到更精準的檢測結果，使得端口標定的準確性更高。

13、在一種可選的實現方式中，目標配置包括目標時隙長度。第二檢測模塊具體用于：檢測業務信號的時隙長度。

14、在本技術實施例中，由于時隙長度的魯棒性較強，使得端口標定的穩定性更高。且時隙長度的檢測對檢測單元的電放大器要求較低，可以放寬對檢測單元中電放大器的要求，降低成本。

15、在一種可選的實現方式中，由檢測單元發起端口標定。處理模塊具體用于：確定多個標記端口中的目標標記端口，以及目標標記端口的目標配置；向pon單板或主控板發送第一指示信息，第一指示信息包括目標標記端口的標識和目標配置的標識，第一指示信息用于指示與目標標記端口通信的ont根據目標配置傳輸通信波段的上行業務信號，主控板用于向pon單板轉發第一指示信息。

16、在一種可選的實現方式中，由pon單板或主控板發起端口標定。處理模塊具體用于：接收來自pon單板或來自主控板的第二指示信息，所述第二指示信息包括目標配置的標識，目標配置的標識用于指示檢測單元檢測具有目標配置的上行業務信號，主控板用于轉發檢測單元與pon單板之間的信息。

17、第二方面，本技術實施例提供了一種光開關單元osu。該osu包括光開關和多個組件。光開關的一端用于連接檢測單元，另一端用于在多個內部端口之間切換。多個組件中的每個組件包括：內部端口、輸入端口、輸出端口和耦合單元。在多個組件的每個組件中：耦合單元用于連接內部端口、輸入端口和輸出端口；輸入端口用于與pon單板上的一個標記端口連接，并通過耦合單元向輸出端口傳輸來自這一個標記端口的配置信息，配置信息用于指示與輸出端口通信的光網絡終端ont根據配置信息傳輸通信波段的上行業務信號，在pon單板的多個標記端口中，不同的標記端口用于通過不同的odn連接不同的ont；耦合單元用于將來自輸出端口的光信號分光，得到非通信波段的探測信號以及通信波段的第一上行業務信號和第二上行業務信號，并將第一上行業務信號傳輸至輸入端口，將探測信號與第二上行業務信號傳輸至內部端口，第二上行業務信號的配置用于指示與輸入端口連接的標記端口，第一上行業務信號和第二上行業務信號的內容相同。

18、在本技術實施例中，耦合單元在下行方向上將pon端口的配置信息傳輸至對應的輸出端口，從而通過對應的odn分支傳輸至對應ont。在上行方向上，耦合單元將來自odn分支的ont上行信號傳導給光開關從而傳輸至檢測單元。可以實現配置信息到odn分支的下達與基于該配置信息通信的上行業務信號的檢測，從而基于上行業務信號的配置得到pon端口與odn分支之間的映射關系，實現端口標定。

19、在一種可選的實現方式中，在多個組件中，不同的組件用于傳輸不同的配置信息，與不同組件通信的ont以不同的配置傳輸通信波段的上行業務信號。多個組件中，目標組件傳輸的上行業務信號的配置，用于指示與目標組件的輸入端口連接的標記端口，目標組件為多個組件中的任一個。

20、在本技術實施例中，給不同的標記端口設定不同的配置，每個標記端口通過對應的組件傳輸對應的配置信息，從而通過光開關的一次輪詢確定多個標記端口的連接關系，可以提升端口標定的效率。

21、在一種可選的實現方式中，耦合單元包括：波分復用耦合器、第一功分耦合器和第二功分耦合器。波分復用耦合器包括：用于傳輸通信波段業務信號的第一端口，用于傳輸非通信波段探測信號的第二端口，以及用于傳輸通信波段信號和非通信波段信號的合波端口。在多個組件的每個組件中：osu的輸入端口與第一端口連接，第一功分耦合器的一端與osu的內部端口連接，另一端與第二端口和第二功分耦合器連接，第二功分耦合器的一端與第一功分耦合器和合波端口連接，另一端與輸出端口連接；第一上行業務信號經第二功分耦合器和波分復用耦合器傳輸至輸入端口，第二上行業務信號經第二功分耦合器和第一功分耦合器傳輸至內部端口，探測信號經第二功分耦合器、波分復用耦合器和第一功分耦合器傳輸至內部端口。

22、在本技術實施例中，通過第二功分耦合器和第一功分耦合器將通信波段的部分上行業務信號(第二上行業務信號λ2)傳輸至內部端口，實現上行業務信號向檢測單元的傳輸，以便檢測上行業務信號的配置，實現端口標定。該結構相較于現有的耦合單元(參見圖2中osu內的波分復用耦合器)在結構上的改動較小，可以兼容當前的osu架構，改造所付出的成本低。且該耦合單元中各器件的結構簡單，器件間的連接關系簡單，使得耦合單元的制備難度低，成本低。

23、在一種可選的實現方式中，第二功分耦合器為不等比分光的耦合器，信號經第二功分耦合器分光后，傳輸至第一功分耦合器的信號強度小于傳輸至波分復用耦合器的信號強度。

24、在本技術實施例中，將第二功分耦合器設置為不等比分光的耦合器，并將大部分的光強集中在波分復用耦合器的那條支路上，可以保證到達pon端口的上行業務信號的強度，不影響正常通信。

25、在一種可選的實現方式中，配置信息包括通信波段上行業務信號的前導碼和/或時隙長度。

26、第三方面，本技術實施例提供了一種端口標定方法，該方法應用于pon單板或者與pon單板通信的主控板，pon單板包括多個標記端口。該方法包括：確定多個標記端口中的目標標記端口和目標標記端口的目標配置，多個標記端口與光開關單元osu上的多個輸入端口一對一連接；通過目標標記端口向osu發送配置信息，在osu的多個輸入端口中，目標輸入端口用于實現目標標記端口與目標光網絡終端ont之間的通信，配置信息用于指示目標ont以目標配置傳輸通信波段的目標上行業務信號；接收來自檢測單元的目標內部端口的標識，目標內部端口的標識用于指示osu單板上傳輸目標上行業務信號的目標內部端口，目標內部端口對應于多個輸入端口中與目標標記端口連接的目標輸入端口；根據目標內部端口的標識，確定osu上與目標內部端口對應的輸入端口為與目標標記端口連接的目標輸入端口，并確定目標標記端口與目標輸入端口之間的映射關系。

27、在本技術實施例中，配置信息和目標上行業務信號只能在經過目標標記端口的通路上傳輸。配置信息和目標上行業務信號所經過的器件，是可以與目標標記端口通信的器件，反映了實際的連接關系。基于配置信息和目標上行業務信號(在目標標記端口、對應組件、對應odn分支和檢測單元之間)的傳輸，可以確定出與目標標記端口實際連接的輸入端口。該連接關系的確定是基于各器件的自動運行實現的，不需要人工參與，也就避免了人工操作可能引入的錯誤，提升了標定效率。因此，該端口標定方法可以保證連接關系的準確性，提升標定效率。

28、在一種可選的實現方式中，目標標記端口的數量為多個，目標配置包括多個目標標記端口各自的配置，不同目標標記端口的配置不同。通過目標標記端口向osu發送配置信息的步驟，具體可以包括：通過不同的目標標記端口向osu發送不同的配置信息，任一目標標記端口發送的配置信息用于指示對應的ont以對應的配置傳輸通信波段的目標上行業務信號。接收來自檢測單元的目標內部端口的標識的步驟，具體可以包括：接收來自目標檢測單元的第一內部端口的標識和第一標記端口的標識，第一內部端口傳輸的第一上行業務信號的配置為多個目標標記端口中第一標記端口的配置。根據目標內部端口的標識，確定osu上與目標內部端口對應的輸入端口為與目標標記端口連接的目標輸入端口的步驟，具體可以包括：根據第一內部端口的標識和第一標記端口的標識，確定osu上對應于第一內部端口的第一輸入端口與第一標記端口之間具有連接關系。

29、在一種可選的實現方式中，確定多個標記端口中的目標標記端口和目標標記端口的目標配置的步驟，具體可以包括：接收來自檢測單元的第一指示信息，第一指示信息包括目標標記端口的標識和目標配置的標識；根據目標標記端口的標識，確定多個標記端口中的目標標記端口；根據目標配置的標識，確定目標配置。

30、在一種可選的實現方式中，在確定所述多個標記端口中的目標標記端口和目標標記端口的目標配置之后，該方法還可以包括：向檢測單元單板發送第二指示信息，第二指示信息包括目標配置的標識，目標配置的標識用于指示檢測單元檢測具有目標配置的上行業務信號。

31、第四方面，本技術實施例提供了一種通信設備。該通信設備包括第一方面所述的檢測單元和第二方面所述的osu。

32、第二方面至第四方面的有益效果參見第一方面，此處不再贅述。
