本申請涉及音箱，特別是涉及被動盆機構及音箱。

背景技術：

1、隨著音箱技術的發展，被動盆在音箱系統設計中被廣泛應用，主要作用是通過與主動聲學單元(揚聲器)的共振效應來增強音箱的低頻效果。相關技術中，被動盆在結構上主要有兩種形態。一是隱藏型，即被動盆隱藏在音箱內部，通過局部的出風孔與外部空間連通，從外部基本看不到整體的被動盆，但是低頻振動產生的聲音會一定程度上被阻擋。二是外露型，即被動盆組裝在音箱外部表面，從外部可以看到整體的被動盆，低頻振動產生的聲音完全不會被阻擋，但是外部物體很容易擠壓到被動盆，可能會阻擋被動盆振動從而影響發聲。

2、然而，上述被動盆結構難以滿足既避免被動盆振動產生的聲音被阻擋，又實現對被動盆振動過程中的保護的要求。

技術實現思路

1、第一方面，本申請的實施例提供一種被動盆機構，能夠既避免被動盆振動產生的聲音被阻擋，又實現對被動盆振動過程中的保護。被動盆機構包括：

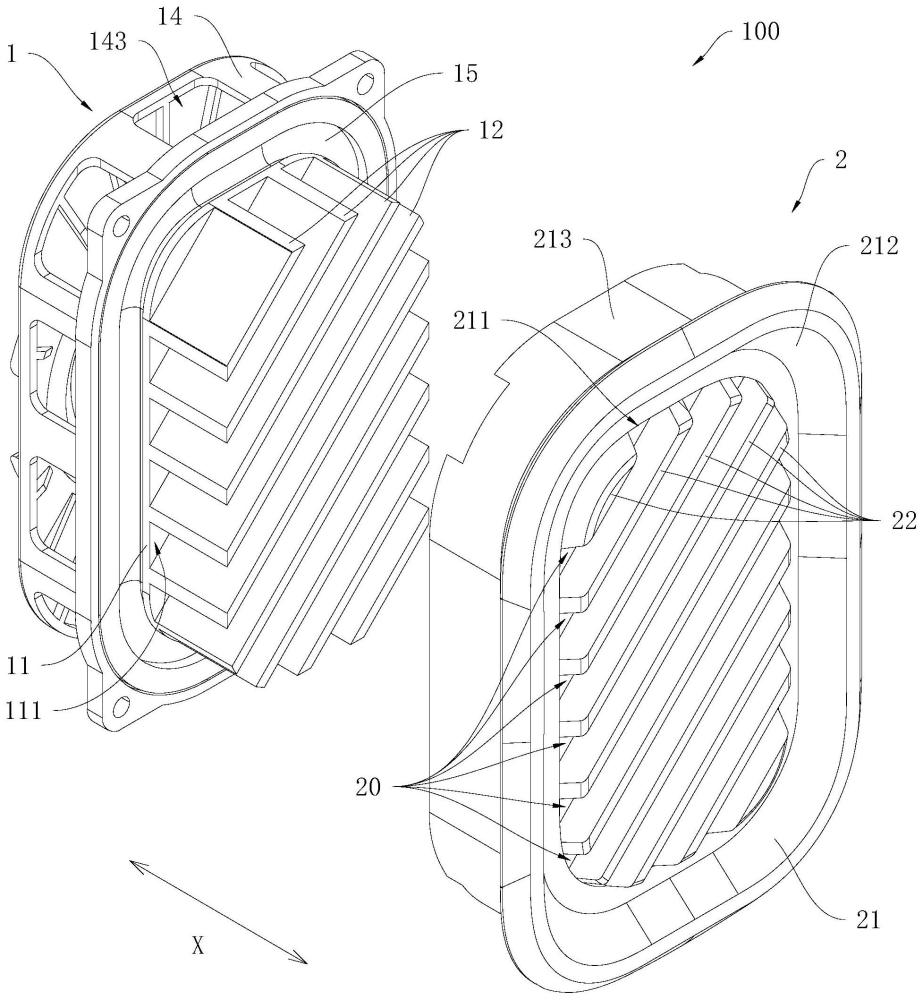

2、被動盆組件，包括被動振動板和凸部，所述凸部設置于所述被動振動板的第一表面，且所述凸部設置有至少兩個；以及

3、保護蓋，罩設于所述被動振動板外，并與所述第一表面相對設置，所述保護蓋上設置有貫穿所述保護蓋的通道；

4、所述被動振動板配置為隨音箱發聲振動，并能夠帶動所述凸部在第一位置與第二位置之間移動，其中，所述保護蓋位于所述第一位置與所述第二位置之間。

5、第二方面，本申請的實施例提供一種音箱，包括主動聲學單元以及如第一方面所述的被動盆機構。

技術特征：

1.一種被動盆機構，其特征在于，包括：

2.根據權利要求1所述的被動盆機構，其特征在于，多個所述凸部在所述第一表面上的投影排列形成預設圖案。

3.根據權利要求1所述的被動盆機構，其特征在于，所述通道設置有多個，且多個所述通道與多個所述凸部一一對應設置。

4.根據權利要求3所述的被動盆機構，其特征在于，所述通道在所述第一表面上的投影輪廓的形狀與所述凸部在所述第一表面上的投影輪廓的形狀相適配。

5.根據權利要求3所述的被動盆機構，其特征在于，所述通道為開設于所述保護蓋上的通孔，所述通孔的內壁與所述凸部的外周壁之間具有間隙。

6.根據權利要求1所述的被動盆機構，其特征在于，所述被動振動板被配置為能夠帶動所述凸部移動至第三位置，其中，在所述第三位置，所述凸部的遠離所述被動振動板的端面與所述通道的遠離所述被動振動板的端面平齊，所述第三位置在所述第一位置和所述第二位置之間。

7.根據權利要求1所述的被動盆機構，其特征在于，所述被動振動板為透光材料制件，和/或，所述凸部為透光材料制件。

8.根據權利要求7所述的被動盆機構，其特征在于，所述被動盆組件還包括光源；所述被動振動板還具有與所述第一表面相背對設置的第二表面，所述光源安裝在所述第二表面上。

9.根據權利要求8所述的被動盆機構，其特征在于，所述光源包括多個發光件，所述發光件與所述凸部相錯位設置。

10.一種音箱，其特征在于，包括主動聲學單元以及如權利要求1至9任一項所述的被動盆機構。

技術總結
本申請涉及一種被動盆機構及音箱。被動盆機構包括被動盆組件及保護蓋，被動盆組件包括被動振動板和凸部，凸部設置于被動振動板的第一表面，且凸部設置有至少兩個；保護蓋罩設于被動振動板外并與第一表面相對設置，保護蓋上設置有貫穿保護蓋的通道；被動振動板配置為隨音箱發聲振動，并能夠帶動凸部在第一位置與第二位置之間移動，保護蓋位于第一位置與第二位置之間。本申請的被動盆機構，通過設置具有通道的保護蓋，防止外部物體擠壓到被動振動板會阻擋被動振動板振動而影響發聲，還可以避免被動振動板的低頻振動產生的聲音被阻擋，能夠既避免被動振動板振動產生的聲音被阻擋，又實現對被動振動板振動過程中的保護。

技術研發人員：丁輝
受保護的技術使用者：深圳海翼智新科技有限公司
技術研發日：
技術公布日：2025/4/28
