本技術涉及收納充電盒，特別涉及一種便于拿取tws藍牙耳機的收納充電盒。

背景技術：

1、目前，現有技術中的tws藍牙耳機一般采用收納充電盒的上蓋和下蓋之間的磁吸結構來固定上下蓋，以包覆住tws藍牙耳機，不讓tws藍牙耳機脫落掉出來。

2、在對藍牙耳機進行拿取首先要打開收納充電盒的上蓋，再取出耳機，在拿取耳機中，因為耳機表面為弧形且耳機所裸露面積過小，導致在拿取過程中容易出現一次拿取不成功，甚至拿取時造成掉落的情況發生，造成藍牙耳機外殼以及內部電子元件的損壞，因此需要一種便于拿取tws藍牙耳機的收納充電盒，減少了取出過程中的阻礙和不必要的動作。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種便于拿取tws藍牙耳機的收納充電盒，能夠解決在拿取耳機中，因為耳機表面為弧形且耳機所裸露面積過小，導致在拿取過程中容易出現一次拿取不成功，甚至拿取時造成掉落的情況發生，造成藍牙耳機外殼以及內部電子元件的損壞的問題。

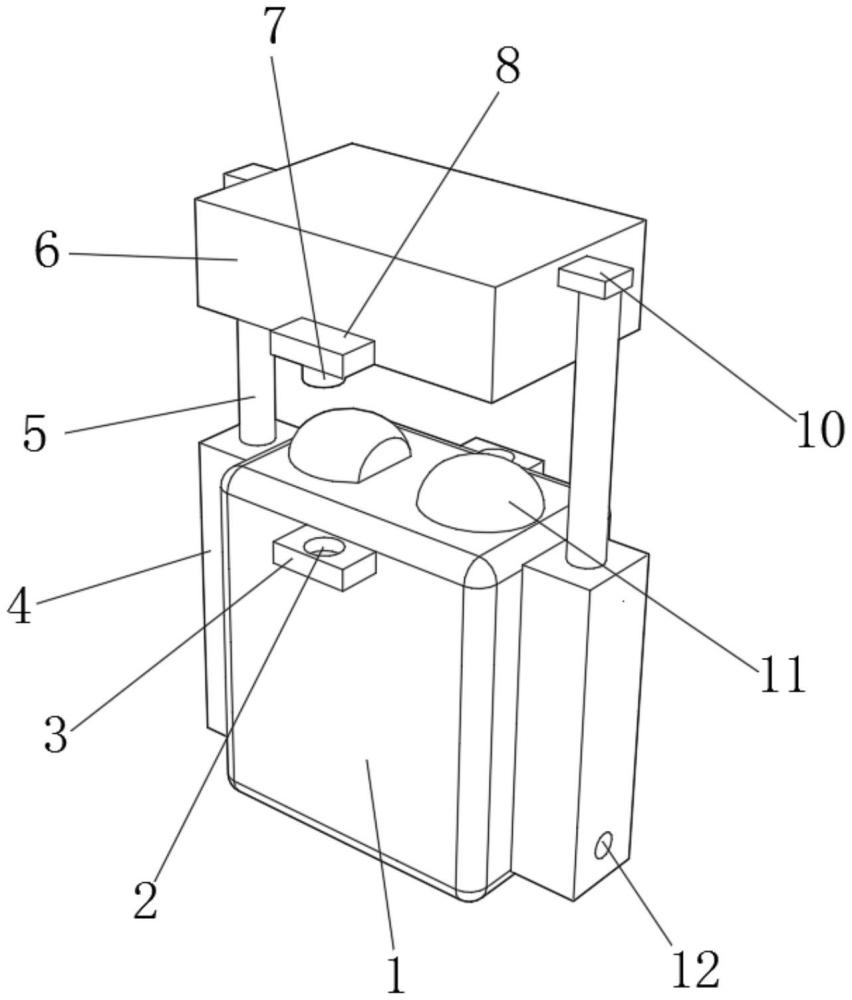

2、為實現上述目的，本實用新型提供如下技術方案：一種便于拿取tws藍牙耳機的收納充電盒，包括收納充電盒與tws藍牙耳機，固定組件，固定組件設置在收納充電盒上，固定組件包括兩個矩形板，兩個矩形板分別固定連接在收納充電盒的前后表面；

3、其中，兩個矩形板的上表面均開設有導向孔，兩個矩形板的相背離面均開設有第二圓形槽，兩個第二圓形槽分別與相對應的導向孔相通；

4、其中，兩個導向孔的內壁均滑動連接有連接桿，兩個連接桿的下表面均固定連接有第一彈簧，兩個第一彈簧分別與相對應導向孔的內壁固定連接。

5、優選的，兩個所述連接桿的相背離面均開設有第一圓形槽，兩個第一圓形槽的內壁均固定連接有第二彈簧，兩個第二彈簧的相背離端均固定連接有圓形固定塊；

6、其中，兩個圓形固定塊分別與相對應的第一圓形槽滑動連接，兩個連接桿的上表面均固定連接有橡膠套。

7、優選的，兩個所述連接桿的上表面均固定連接有導向桿，兩個導向桿分別位于兩個橡膠套的內側，兩個導向桿的上端分別滑動貫穿出相對應導向孔的內壁。

8、優選的，兩個所述導向桿的上端均固定連接有連接板，兩個連接板的相對面固定連接有防護蓋，防護蓋的頂部開設有兩個第二耳機放置槽，防護蓋的左右兩側均固定連接有第二固定板。

9、優選的，兩個所述第二固定板的下表面均固定連接有固定桿，兩個固定桿的下端均設置有第一磁鐵，收納充電盒的左右兩側均固定連接有第一固定板。

10、優選的，兩個所述第一固定板的上表面均開設有與兩個固定桿相適配的固定槽，兩個固定槽的內壁均設置有第二磁鐵，收納充電盒的上表面開設有兩個第一耳機放置槽，兩個第一耳機放置槽的內部均設置有充電口，tws藍牙耳機的數量為兩個。

11、與現有技術相比，本實用新型的有益效果是：

12、(1)、該便于拿取tws藍牙耳機的收納充電盒，兩個導向桿通過兩個連接板帶動防護蓋往上進行移動，同時防護蓋通過兩個第二耳機放置槽將兩個tws藍牙耳機帶出兩個第一耳機放置槽，使用者三根手指間的縫隙，夾住兩個tws藍牙耳機的尾部，輕輕向用力即可將兩個tws藍牙耳機同步取出，進而方便使用者對兩個tws藍牙耳機的拿取，相比傳統的直接從固定位置取出耳機的方式，這種設計大大降低了使用的復雜性和出錯率，在不使用時防護蓋在兩個第一磁鐵與兩個第二磁鐵以及圓形固定塊的作用下會牢牢固定在收納充電盒的上表面上，防止外部灰塵落入到tws藍牙耳機以及兩個第二耳機放置槽的內部，提高收納充電盒的實用性。

13、(2)、該便于拿取tws藍牙耳機的收納充電盒，通過設置橡膠套，在連接桿帶動導向桿向上進行快速移動中，橡膠套會先接觸到導向孔的上側內壁，對第一彈簧的彈力進行緩沖，同時也對連接桿與導向桿的最大移動距離起到限位的作用，防止連接桿與導向桿伸出過多，提高連接桿與導向桿在移動時穩定性。

技術特征：

1.一種便于拿取tws藍牙耳機的收納充電盒，其特征在于，包括：

2.根據權利要求1所述的一種便于拿取tws藍牙耳機的收納充電盒，其特征在于：兩個所述連接桿(17)的相背離面均開設有第一圓形槽(9)，兩個第一圓形槽(9)的內壁均固定連接有第二彈簧(20)，兩個第二彈簧(20)的相背離端均固定連接有圓形固定塊(19)；

3.根據權利要求2所述的一種便于拿取tws藍牙耳機的收納充電盒，其特征在于：兩個所述連接桿(17)的上表面均固定連接有導向桿(5)，兩個導向桿(5)分別位于兩個橡膠套(16)的內側，兩個導向桿(5)的上端分別滑動貫穿出相對應導向孔(14)的內壁。

4.根據權利要求3所述的一種便于拿取tws藍牙耳機的收納充電盒，其特征在于：兩個所述導向桿(5)的上端均固定連接有連接板(10)，兩個連接板(10)的相對面固定連接有防護蓋(6)，防護蓋(6)的頂部開設有兩個第二耳機放置槽(15)，防護蓋(6)的左右兩側均固定連接有第二固定板(8)。

5.根據權利要求4所述的一種便于拿取tws藍牙耳機的收納充電盒，其特征在于：兩個所述第二固定板(8)的下表面均固定連接有固定桿(7)，兩個固定桿(7)的下端均設置有第一磁鐵，收納充電盒(1)的左右兩側均固定連接有第一固定板(3)。

6.根據權利要求5所述的一種便于拿取tws藍牙耳機的收納充電盒，其特征在于：兩個所述第一固定板(3)的上表面均開設有與兩個固定桿(7)相適配的固定槽(2)，兩個固定槽(2)的內壁均設置有第二磁鐵，收納充電盒(1)的上表面開設有兩個第一耳機放置槽(13)，兩個第一耳機放置槽(13)的內部均設置有充電口，tws藍牙耳機(11)的數量為兩個。

技術總結
本技術公開了一種便于拿取TWS藍牙耳機的收納充電盒，涉及收納充電盒技術領域。該便于拿取TWS藍牙耳機的收納充電盒，包括收納充電盒與TWS藍牙耳機，固定組件，固定組件設置在收納充電盒上，固定組件包括兩個矩形板，兩個矩形板分別固定連接在收納充電盒的前后表面，兩個導向桿通過兩個連接板帶動防護蓋往上進行移動，同時防護蓋通過兩個第二耳機放置槽將兩個TWS藍牙耳機帶出兩個第一耳機放置槽，進而方便使用者對兩個TWS藍牙耳機的拿取，在不使用時防護蓋在兩個第一磁鐵與兩個第二磁鐵以及圓形固定塊的作用下會牢牢固定在收納充電盒的上表面上，防止外部灰塵落入到TWS藍牙耳機以及兩個第二耳機放置槽的內部，提高收納充電盒的實用性。
