本發明涉及監控跟蹤，具體涉及一種監控攝像機的音頻隔離裝置及其音頻隔離電路與使用方法。

背景技術：

1、攝像機是一種用于記錄影像的設備，廣泛應用于電影、電視節目制作、家庭監控、安全監控等領域的各種場景中。其中安防監控攝像機不僅要求記錄歷史影像，還需要記錄當時的現場聲音。目前安防行業內采集聲音信號的方法主要有兩種，一種為利用攝像機本身自帶的拾音裝置，一般的攝像機本身自帶的拾音器效果都較差，無法滿足安防行業高清語音的要求；第二種為外接一套獨立的拾音裝置，根據其采集聲音的方式，安防拾音器可以分為全向型和定向型兩種。

2、目前常見的攝像機與拾音器之間外接拾音裝置的方法包括三線制和蓮花頭直連兩種方式，雖然都能將拾音器的音頻輸出信號直接連接至攝像機的音頻輸入信號，但由于現有拾音設備只具備拾音的功能，一般的安防行業監控攝像機所安裝的環境較復雜、現場電磁干擾比較嚴重，不能減少外界干擾，更無法消除復雜環境下的電磁干擾帶來的噪音，從而降低了音質。

技術實現思路

1、針對上述問題，本發明的目的是提供一種監控攝像機的音頻隔離裝置及其音頻隔離電路與使用方法，用于解決現有的接線方式抗干擾能力差，無法消除現場復雜環境下的電磁干擾及噪音而降低音質的問題。

2、為實現上述目的，本發明采取以下技術方案：

3、第一方面，本發明公開了一種監控攝像機的音頻隔離裝置，包括：

4、音頻輸入部，包括1至3個音頻輸入接口，用于外接監控攝像機的拾音器；

5、音頻輸出部，包括1至3個音頻輸出接口，用于外接音頻輸出設備；

6、音頻隔離電路，包括1至2個隔離變壓器，每個隔離變壓器的初級線圈和次級線圈分別與所述音頻輸入部的輸入接口和所述音頻輸出部的輸出接口通過信號線相連，分別形成單聲道模式、左右雙聲道模式、混合立體聲道模式以及左右雙聲道和混合立體聲道組合的模式；

7、其中，在所述單聲道模式、左右雙聲道模式、混合立體聲道模式以及左右雙聲道和混合立體聲道組合的模式中的任意一種模式，在音頻輸出信號與音頻輸入信號通過隔離變壓器轉變的過程中，所述音頻隔離電路的隔離變壓器都能將音頻輸入信號與音頻輸出信號隔離，避免信號干擾和損失。

8、具體地，所述隔離變壓器包括一鐵芯，且所述初級線圈和所述次級線圈在鐵芯上的繞組相同。

9、具體地，所述音頻輸入部的音頻輸入接口接收音頻輸入信號，所述音頻輸出部的音頻輸出接口輸出音頻輸出信號，當音頻輸入信號與音頻輸出信號通過所述音頻隔離電路轉變時，隔離變壓器的鐵芯的高頻損耗特性能夠避免外界信號對音頻信號的干擾，以及初級線圈與次級線圈的隔離電氣連接，能夠過濾外界環境對音頻信號的電氣沖擊，進一步防止外界干擾，最終實現音頻信號與外界噪音的隔離。

10、作為一種優選的實施方案，所述音頻輸入部包括一個輸入插座，所述輸入插座包括一個中心插芯孔，且所述中心插芯孔的外周配置有一個接地環圈；

11、所述音頻輸出部包括一個輸出插座，所述輸出插座包括一個中心插芯孔，且所述中心插芯孔的外周配置有一個接地環圈；

12、所述音頻隔離電路包括一個隔離變壓器，所述隔離變壓器包括一個鐵芯，所述鐵芯的兩側分別纏繞有初級線圈和次級線圈；

13、所述初級線圈的輸入端與所述音頻輸入部的輸入插座的中心插芯孔相連接，所述初級線圈的輸出端與所述音頻輸入部的輸入插座的接地環圈相連接；

14、所述次級線圈的輸入端與所述音頻輸出部的輸出插座的中心插芯孔相連接，所述次級線圈的輸出端與所述音頻輸出部的輸出插座的接地環圈相連接。

15、作為一種優選的實施方案，所述音頻輸入部包括左輸入插座和右輸入插座，所述左輸入插座和所述右輸入插座均包括中心插芯孔及其外面的接地環圈；

16、所述音頻輸出部包括左輸出插座和右輸出插座，所述左輸出插座和所述右輸出插座均包括中心插芯孔及其外面的接地環圈；

17、所述音頻隔離電路包括左隔離變壓器和右隔離變壓器，

18、所述左隔離變壓器包括左鐵芯，所述左鐵芯的兩側分別纏繞有左初級線圈和左次級線圈，所述左初級線圈的輸入端和輸出端分別與所述左輸入插座的中心插芯孔和接地環圈相連接；所述左次級線圈的輸入端和輸出端分別與所述左輸出插座的中心插芯孔和接地環圈相連接；

19、所述右隔離變壓器包括右鐵芯，所述右鐵芯的兩側分別纏繞有右初級線圈和右次級線圈，所述右初級線圈的輸入端和輸出端分別與所述右輸入插座的中心插芯孔和外圈環相連接；所述右次級線圈的輸入端和輸出端分別與所述右輸出插座的中心插芯孔和接地環圈相連接。

20、進一步地，所述左初級線圈的輸出端與所述右初級線圈的輸出端相連接；所述左次級線圈的輸出端與所述右次級線圈的輸出端相連接。

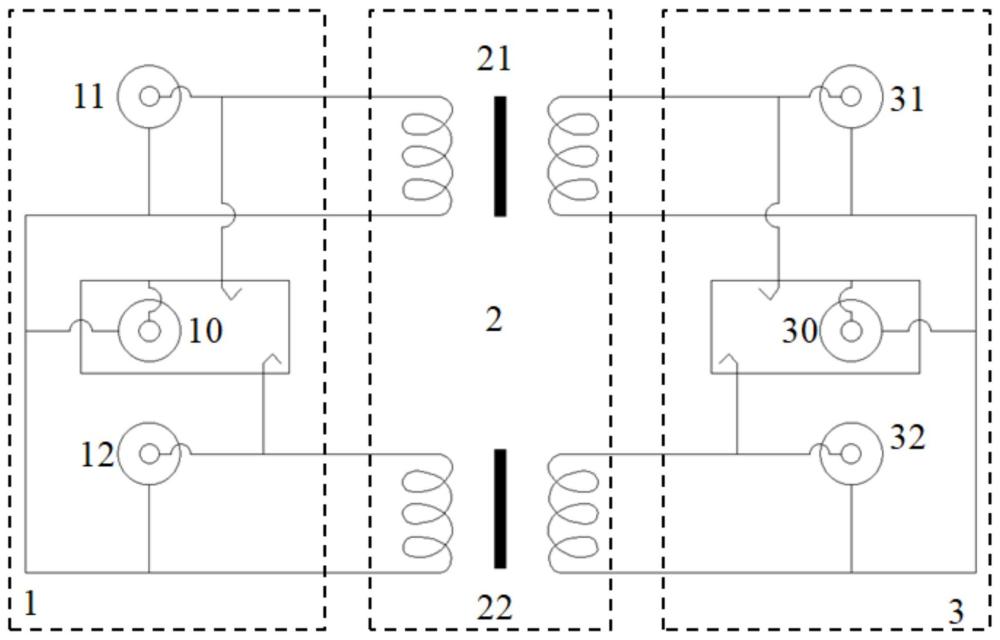

21、作為一種優選的實施方案，所述音頻輸入部包括立體聲輸入插座，所述立體聲輸入插座包括中心插芯孔及其外面的接地環圈；

22、所述音頻輸出部包括立體聲輸出插座，所述立體聲輸出插座包括中心插芯孔及其外面的接地環圈；

23、所述音頻隔離電路包括左隔離變壓器和右隔離變壓器，所述立體聲輸入插座分別通過所述左隔離變壓器和所述右隔離變壓器與所述立體聲輸出插座相連。

24、進一步地，所述左隔離變壓器包括左鐵芯，所述左鐵芯的兩側分別纏繞有左初級線圈和左次級線圈，所述左初級線圈的輸入端和輸出端分別與所述立體聲輸入插座的中心插芯孔和接地環圈相連接；所述左次級線圈的輸入端和輸出端分別與所述立體聲輸入插座的中心插芯孔和接地環圈相連接；

25、所述右隔離變壓器包括右鐵芯，所述右鐵芯的兩側分別纏繞有右初級線圈和右次級線圈，所述右初級線圈的輸入端和輸出端分別與所述立體聲輸出插座的中心插芯孔和外圈環相連接；所述右次級線圈的輸入端和輸出端分別與所述立體聲輸出插座的中心插芯孔和接地環圈相連接。

26、更進一步地，所述音頻輸入部還包括左輸入插座和右輸入插座，所述左輸入插座和所述右輸入插座均包括中心插芯孔及其外面的接地環圈；

27、所述音頻輸出部還包括左輸出插座和右輸出插座，所述左輸出插座和所述右輸出插座均包括中心插芯孔及其外面的接地環圈；

28、所述左隔離變壓器的左初級線圈的輸入端和輸出端分別與所述左輸入插座的中心插芯孔和接地環圈相連接，左次級線圈的輸入端和輸出端分別與所述左輸出插座的中心插芯孔和接地環圈相連接；

29、所述右隔離變壓器的右初級線圈的輸入端和輸出端分別與所述右輸入插座的中心插芯孔和外圈環相連接，右次級線圈的輸入端和輸出端分別與所述右輸出插座的中心插芯孔和接地環圈相連接。

30、第二方面，本發明還公開了上述的音頻隔離裝置中的音頻隔離電路，包括左隔離變壓器和右隔離變壓器，

31、所述左隔離變壓器包括左鐵芯，所述左鐵芯的兩側分別纏繞有左初級線圈和左次級線圈，所述右隔離變壓器包括右鐵芯，所述右鐵芯的兩側分別纏繞有右初級線圈和右次級線圈，

32、所述左初級線圈的輸出端與所述右初級線圈的輸出端相連接，所述左次級線圈的輸出端與所述右次級線圈的輸出端相連接，構成所述音頻隔離電路。

33、第三方面，本發明還公開了一種音頻隔離裝置的使用方法，采用上述的音頻隔離裝置，且該音頻隔離裝置的音頻輸入部外接監控攝像機的拾音器，該使用方法包括：

34、拾音器將聲音信號轉化為電信號，電信號作為音頻輸入信號通過所述音頻輸入部；

35、立體聲輸入插座單獨或者左輸入插座和右輸入插座同時接收音頻輸入信號；

36、音頻輸入信號同時傳輸至左隔離變壓器和/或右隔離變壓器的初級線圈，左隔離變壓器和/或右隔離變壓器的鐵芯同時分別產生左交變磁通和/或右交變磁通；

37、左交變磁通通過左隔離變壓器的初級線圈和次級線圈，并在左隔離變壓器的初級線圈和次級線圈中都會產生感應電動勢，和/或右交變磁通通過右隔離變壓器的初級線圈和次級線圈，并在右隔離變壓器的初級線圈和次級線圈中都會產生感應電動勢；

38、左隔離變壓器的鐵芯將初級線圈側的電壓、電流通過電磁感應轉換為次級線圈側的電壓、電流，和/或右隔離變壓器的鐵芯將初級線圈側的電壓、電流通過電磁感應轉換為次級線圈側的電壓、電流；

39、左隔離變壓器和/或右隔離變壓器的次級線圈側的電壓、電流通過所述音頻輸出部中的立體聲輸出插座單獨或者左輸出插座和右輸出插座同時輸出，形成音頻輸出信號；

40、其中，在音頻輸出信號與音頻輸入信號通過隔離變壓器轉變的過程中，不僅隔離變壓器的鐵芯的高頻損耗特性能夠避免外界信號對音頻信號的干擾，而且由于初級線圈與次級線圈隔離電氣連接，能夠過濾外界環境對音頻信號的電氣沖擊，進一步防止外界干擾，最終實現音頻信號與外界噪音的隔離。

41、與現有技術相比，本發明的有益效果在于：

42、（一）本發明公開了一種監控攝像機的音頻隔離裝置，包括音頻輸入部、音頻隔離電路和音頻輸出部，其中，音頻隔離電路包括至少一個隔離變壓器，每個隔離變壓器的初級線圈和次級線圈分別與音頻輸入部的輸入接口和音頻輸出部的輸出接口通過信號線相連，在音頻輸出信號與音頻輸入信號通過隔離變壓器轉變的過程中，音頻隔離電路的隔離變壓器都能將音頻輸入信號與音頻輸出信號隔離，避免信號干擾和損失。

43、（二）本發明公開了一種監控攝像機的音頻隔離裝置，音頻隔離電路的隔離變壓器，可隔離拾音器與音頻輸出設備之間的電位差，防止過高電位差損壞設備，并且可實現音頻信號的安全傳輸，去除拾音器連接電路產生的噪音，解決電源電流、現場電磁干擾等原因引起的電流聲。本發明公開的音頻隔離裝置，結構簡單，對原系統的穩定性、安全性等沒有影響，對拾音器本身的輸出信號無較大音質損失。

44、（三）本發明公開了一種監控攝像機的音頻隔離裝置，可有效的將拾音器與攝像機之間電源隔離，避免因電流、電磁干擾所產生的噪音，影響拾音效果。本發明公開了一種監控攝像機的音頻隔離裝置，能夠應用于拾音器和攝像機之間的音頻隔離裝置，解決電源電流、現場電磁干擾等原因引起的電流聲。

45、（四）本發明公開了一種監控攝像機的音頻隔離裝置，減少外界干擾，消除現場復雜環境下的電磁干擾及噪音，提高音質，解決音頻干擾問題。
