本發明涉及云計算數據安全的，尤其是指一種面向云計算的安全絕對值求值方法。

背景技術：

1、在云計算時代，人們偏向于把數據和計算外包給存儲能力和計算能力都極其龐大的云服務器。然而，將數據和計算外包給云服務器可能會造成隱私泄露問題。為此，在將數據外包之前，可以采用全同態加密技術對數據進行加密，讓云服務器在加密數據上進行計算。

2、目前，業界常使用paillier部分同態加密算法，該算法具有開銷低的優點，但同時也存在計算類型少的缺點。為此，業界設計了各種各樣的計算方法，使得人們可以在paillier部分同態加密算法加密的數據上進行計算，安全絕對值求值就是其中的一種。然而，現有的安全絕對值求值協議存在計算耗時、通信花銷大等缺點。

技術實現思路

1、本發明的目的在于克服現有的安全絕對值求值協議存在的計算耗時、通信花銷大等問題，提出了一種面向云計算的安全絕對值求值方法。

2、為實現上述目的，本發明所提供的技術方案為：一種面向云計算的安全絕對值求值方法，基于具有快速加密和解密能力的paillier部分同態加密算法變體以及雙服務器架構，設計了一個安全絕對值求值協議sabs；安全絕對值求值協議sabs由一臺服務器s0輸入一個paillier密文通過交互通信計算，由另一臺服務器s1輸出x的絕對值x*的paillier密文

3、該安全絕對值求值協議具體實施包括以下步驟：

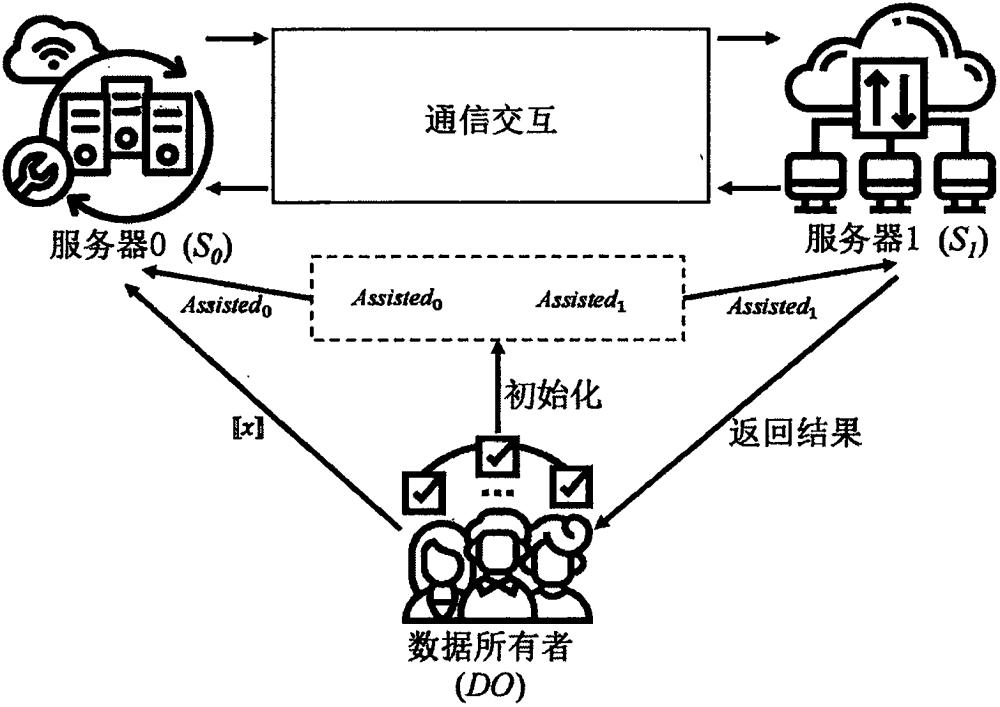

4、步驟1、sabs初始化：一個數據所有者do初始化paillier部分同態加密算法變體，招募兩個不共謀的服務器s0和服務器s1；do分別為服務器s0和服務器s1生成一個輔助元組，記為assisted0和assisted1；

5、步驟2、sabs數據外包：do使用paillier部分同態加密算法變體的加密算法，對其要外包的數據x加密得到密文并將密文發送給服務器s0；隨后，do將輔助元組assisted0和assisted1分別發送給服務器s0和服務器s1；

6、步驟3、sabs計算：服務器s0輸入do指定的密文并與服務器s1通過交互通信完成安全絕對值求值協議sabs的計算，最后服務器s1獲得密文結果其中x*表示數據x的絕對值；

7、步驟4、sabs計算結果解密：服務器s1將計算結果發回do；隨后，do使用paillier部分同態加密算法變體的解密算法，對解密后得到數據x的絕對值x*。

8、進一步，在步驟1中，do執行相關操作：do使用減法秘密共享將2α拆分為兩個份額<2α>0和<2ɑ>1，滿足<2ɑ>1-<2ɑ>0＝2ɑ，其中ɑ為paillier部分同態加密算法變體的私鑰；隨后，do使用paillier部分同態加密算法變體的加密算法對數字1進行加密得到密文最后，do將份額<2ɑ>0和密文存入輔助元組assisted0，將<2ɑ>1存入輔助元組assisted1。

9、進一步，在步驟3中，安全絕對值求值協議sabs包含以下步驟：

10、(1)服務器s0輸入數據x的密文服務器s0選取兩個隨機數r1和r2，r1和r2需要滿足如下要求：r1的比特長度為σ并且r1不能取數字0，以及其中σ是一個與安全級別κ相關的安全參數，σ需要遠大于sabs協議的輸入數據x的比特長度l以及滿足σ-l-2≥κ；隨后，服務器s0從輔助元組assisted0中取出份額<2α>0和密文接下來，服務器s0挑選一個隨機比特π←{0，1}，并且計算得到密文c，計算過程為服務器s0計算得到密文d，如果π＝0，密文d的計算過程為如果π＝1，密文d的計算過程為服務器s0計算得到份額z0，具體過程為先計算接著計算z0←z0-r2；最后，服務器s0將(c，d，z0)發送給服務器s1；

11、上述ddlogn(*)的計算過程包括：記h＝*mod?n，h和h′分別是計算所需的中間結果；輸出份額z＝h′·h-1mod?n；

12、(2)服務器s1從輔助元組assisted1中取出份額<2α>1；隨后服務器s1進行計算以及d←z1-z0mod?n，其中z1和d均為一些中間計算結果；如果服務器s1記μ0＝0，如果服務器s1記μ0＝1；最后服務器s1通過計算得到數據x在密文形式下的絕對值

13、本發明與現有技術相比，具有如下優點與有益效果：

14、1.更高的執行效率。現有的基于paillier部分同態加密算法的安全絕對值求值協議存在效率低下的問題，本發明所設計的安全絕對值求值協議能夠減少協議的執行時間。

15、2.更少的通信花銷。現有的基于paillier部分同態加密算法的安全絕對值求值協議需要消耗大量的通信花銷，本發明所設計的安全絕對值求值協議能夠減少協議執行過程所需的通信花銷。

技術特征：

1.一種面向云計算的安全絕對值求值方法，其特征在于，基于具有快速加密和解密能力的paillier部分同態加密算法變體以及雙服務器架構，設計了一個安全絕對值求值協議sabs；安全絕對值求值協議sabs由一臺服務器s0輸入一個paillier密文通過交互通信計算，由另一臺服務器s1輸出x的絕對值x*的paillier密文

2.根據權利要求書1所述的一種面向云計算的安全絕對值求值方法，其特征在于，在步驟1中，do執行相關操作：do使用減法秘密共享將2α拆分為兩個份額<2α>0和<2α>1，滿足<2ɑ>1-<2ɑ>0＝2ɑ，其中ɑ為paillier部分同態加密算法變體的私鑰；隨后，do使用paillier部分同態加密算法變體的加密算法對數字1進行加密得到密文最后，do將份額<2ɑ>0和密文存入輔助元組assisted0，將<2ɑ>1存入輔助元組assisted1。

3.根據權利要求書2所述的一種面向云計算的安全絕對值求值方法，其特征在于，在步驟3中，安全絕對值求值協議sabs包含以下步驟：

技術總結
本發明公開了一種面向云計算的安全絕對值求值方法，屬于云計算數據安全領域，本發明基于具有快速加密和解密能力的Paillier部分同態加密算法變體以及雙服務器架構，設計了一個安全絕對值求值協議SABS；安全絕對值求值協議SABS由一臺服務器S<subgt;0</subgt;輸入一個Paillier密文通過交互通信計算，由另一臺服務器S<subgt;1</subgt;輸出x的絕對值x<supgt;*</supgt;的Paillier密文本發明解決了現有的基于Paillier部分同態加密算法的安全絕對值求值協議中存在的低效率、通信開銷大等問題。

技術研發人員：趙搏文,鄧偉泉,肖陽,裴慶祺
受保護的技術使用者：西安電子科技大學
技術研發日：
技術公布日：2025/3/20
