本發明屬于無線通信，具體涉及到一種通信感知一體化場景下正交頻分復用系統接收端的多普勒與時延估計方法。

背景技術：

1、通信感知一體化技術(integrated?sensing?and?communication，isac)是第六代移動通信技術(6th?generation?mobile?networks，6g)的六大應用場景之一，也是實現物理世界和數字世界深入融合的關鍵技術。6g對兼具通信與感知功能的智能系統需求日益迫切。在這一背景下，通信感知一體化成為推動通信與感知功能集成與協同、提升系統頻譜利用效率的關鍵使能技術，吸引了學術界的巨大興趣和廣泛關注。在6g中，一體化波形設計是isac設計的核心技術，在現有ofdm(orthogonal?frequency?division?multiplexing，ofdm)移動通信系統的制式上增加感知功能，不對蜂窩系統進行大幅修改，是較為直接且成本較低的一種方式。使用ofdm波形的系統具有高分辨率和較強的抗多徑衰落能力，表現出優秀的性能。為了實現并優化ofdm系統的感知性能，許多傳統的雷達感知算法被嘗試應用到ofdm系統中。傳統ofdm速度-距離聯合感知算法最早可追溯到2d-dft，以及同樣用于ofdm系統的超分辨率算法music、capon等。但傳統的超分辨率算法可以達到的精度受到ofdm信號時寬和帶寬的限制。在多目標場景中，當兩個目標的距離差或速度差小于感知分辨率時，兩個目標在感知譜上對應的感知譜峰會互相干擾。隨著感知參數逐漸接近，兩個譜峰會逐漸合并，直至傳統的“超分辨率”算法也無法將其分離。

2、近年來，越來越多的研究將目光聚焦于機器學習方法在超分辨率估計工作上的應用。傳統的多層感知機被嘗試應用在單快照的到達角估計上，實現了對多個目標的低復雜度估計。在自動駕駛領域中對汽車的二維到達角估計問題被證明可以表述為塊稀疏恢復問題，并通過一種稀疏貝葉斯學習網絡解決該問題，實現對感知參數的估計。大規模多輸入多輸出系統中的信道估計問題也可以通過引入深度學習網絡在一定程度上得到解決。雖然這些研究展示了機器學習方法在到達角估計問題上的潛力，也可以應用到ofdm感知估計中，但他們的性能與復雜度難以得到兼顧。因此，一種在性能與復雜度中取得有效折衷的感知估計方法尚待發掘。

技術實現思路

1、針對現有技術存在的問題，本發明提出了一種基于殘差網絡的通感一體化波形超分辨率感知方法。

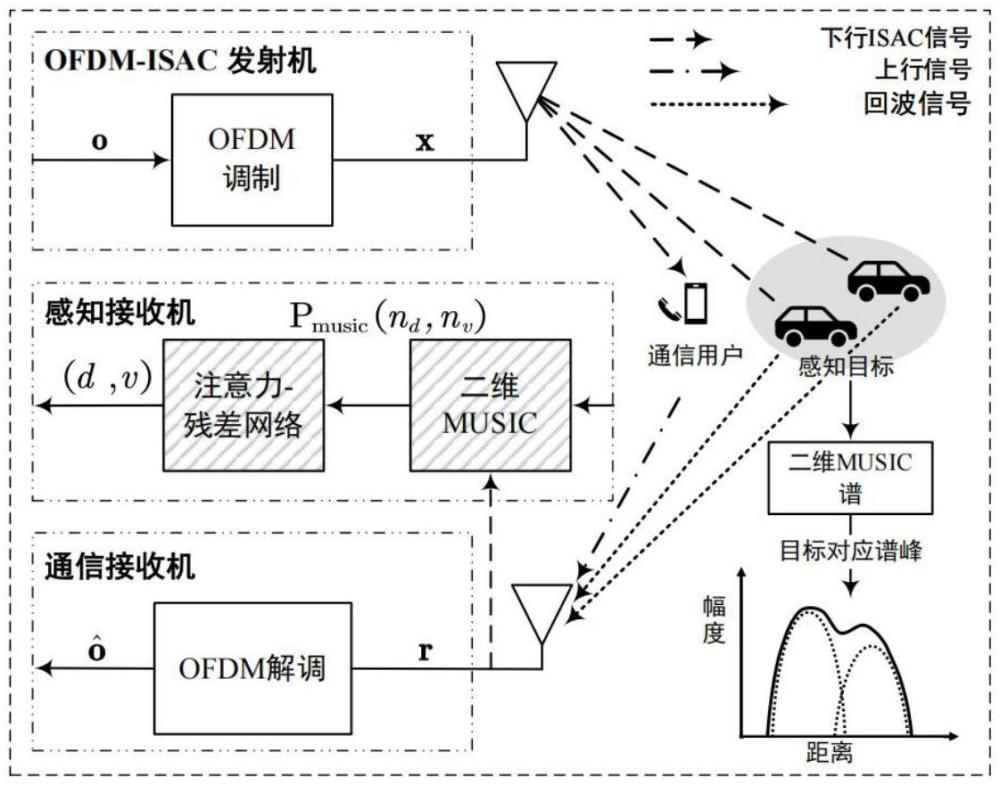

2、所述基于殘差網絡的通感一體化波形超分辨率感知方法包括：

3、步驟1：網絡模型構建

4、步驟1.1：第一層神經網絡由普通的卷積層和池化層構成，卷積層的卷積核大小為3×3，步長(stride)為1，輸出通道數為64，在卷積層后面添加一層批歸一化層，并使用relu函數作為批歸一化層的輸出函數，最大池化層被放置在relu層后，核大小為3×3，步長為2；

5、步驟1.2：第二層和第三層神經網絡分別由一個經典的殘差塊構成，每個殘差塊內部包含兩層卷積層，每個卷積層的卷積核大小設置為3×3，步長為1，第二層殘差塊的輸出通道為64，第三層殘差塊的輸出通道為128；

6、步驟1.3：第四層和第五層神經網絡則在殘差塊的基礎上添加了注意力機制，第四、第五層殘差塊的內部參數設置與前兩層一樣，輸出通道數量分別設置為256和512，殘差塊后面被加入了一層senet(squeeze-and-excitation?net)，降維比例分別設置為8和16；

7、步驟1.4：第五層后面通過一層全局平均池化層對數據進行降維，隨后接上一個全連接層作為輸出層，輸出神經元的數量設置為其中為感知目標的數量；

8、步驟2：信號處理流程

9、步驟2.1：設置參數n、m和其中：n為ofdm符號數，m為子載波數，為調制階數，信源根據待傳輸?shù)膬?nèi)容生成長度為的串行比特?cái)?shù)據流，并對該數據流進行階數字調制映射為mn個星座符號，其中：m＝0，...，m-1，n＝0，...，n-1；

10、步驟2.2：對mn個星座符號首先通過串并變換將其擺放在時間-頻率域網格上，得到時頻域的待發送符號，記為a[m，n]，發射端對a[m，n]的每一行進行m點離散逆傅里葉變換(inverse?discrete?fourier?transform，idft)得到離散時域樣本，再通過發射脈沖成型函數將其轉化為連續的時域待發射信號x(t)，如下式(1)：

11、

12、式1中，δf為子載波間隔，ts為一個帶循環前綴(cyclic?prefix，cp)ofdm符號的持續時間，滿足ts＝t+tcp，且t＝1/δf為ofdm符號信息部分的持續時間，tcp為cp部分的持續時間，gtx(t)為發射脈沖成型函數；

13、步驟2.3：設置感知參數ρk，dk和vk，其中為感知目標的數量，ρk，dk和vk分別為第k個目標對應的信道增益，距離和速度，且有

14、步驟2.4：根據感知參數構建時間-時延域信道沖激響應其中δ(·)為狄拉克德?tīng)査瘮?shù)，τk和vk分別為第k條徑對應的時延和多普勒，滿足τk＝2dk/c和vk＝2vkfc/c，c表示光速，fc表示發射信號的中心載頻；

15、步驟2.5：發射的信號通過感知信道到達感知接收端，接收信號r(t)通過發送信號x(t)與時間-時延域信道沖激響應h(t，τ)的積分得到，如下式(2)：

16、

17、式(2)中，n(t)為接收機接收到的加性高斯白噪聲，接收端通過對接收信號以時間間隔t/m進行采樣可以得到離散形式的接收信號，除去采樣數據中屬于循環前綴的部分，并對每m個采樣點進行dft，即得到時頻域的接收信號矩陣y[m，n]：如下式(3)

18、

19、時頻域接收矩陣看作是發送符號a[m，n]乘以信道復增益再加上噪聲的結果，則有y＝a⊙h(d，v)+n，其中⊙表示哈達瑪積，h(d，v)為時間-頻率域的信道沖激響應矩陣，和表示待估計的感知參數向量，令表示信道增益向量，則h(d，v)進一步被拆解為h(d，v)＝u(d)diag(γ)b(v)t，其中u(d)和b(v)分別表示由時延和多普勒對應的相移矩陣，如下式(4)：

20、

21、式(4)中，步驟2.6：估計算法需要接收信號矩陣中與信道相關的信息，需要將接收矩陣y以元素級除法除以發送符號a得到待估計矩陣o：

22、

23、上式(5)中，待估計矩陣o的行方向包含著每個目標的距離信息，列方向包含著每個目標的速度信息，表示噪聲矩陣；

24、步驟2.7：將o重新排列，令列向量逐一拼接到一起，將距離信息和速度信息擺放在同一個維度上，定義轉向矢量其中：表示克羅內克積，則重新排列后的o用如下式(6)表示：

25、

26、式(6)中，表示重新排列后的向量，vec(·)表示列向量化操作；

27、步驟2.8：將q與其共軛轉置qh相乘，計算協方差矩陣qxx＝qqh；

28、步驟2.9：計算協方差矩陣qxx的特征值和對應的特征向量，得到qxx的特征值分解qxx＝eλeh，其中：λ＝diag(λ1，...，λmn)，e＝[e1，...，emn]，λl和el分別是協方差矩陣qxx的特征值和對應的特征向量；

29、步驟2.10：將計算得到的特征值進行降序排序，使得排序后的特征值序列滿足其中特征向量也同時按照特征值的順序進行重新排列，重新排列后的特征向量矩陣記為

30、步驟2.11：最大的前個特征值被認為是個目標的反射信號對應的特征值，其余的個特征值則認為是噪聲特征值，根據協方差矩陣qxx的特征值分解和排序結果，接收信號被分解為信號子空間和噪聲子空間，子空間分解的結果用下面的式子表示：

31、

32、式(7)中，和分別表示信號子空間和噪聲子空間，基于上述的分解操作，二維music譜表示為下式(8)：

33、

34、式(8)中，d和v分別表示距離和速度，c(d，v)為步驟2.7中定義的轉向矢量，表示噪聲子空間，(·)h表示共軛轉置。

35、步驟2.12：設置參數nd和nv，分別表示沿距離軸和速度軸方向上對二維music譜進行采樣時的采樣點數；

36、步驟2.13：根據步驟b5中描述的轉向矢量u(d)和b(v)，計算二維music算法估計的最大距離范圍drange和最大速度范圍vrange，分別滿足和即有下式(9)：

37、

38、步驟2.14：確認算法應用場景下感知目標可以達到的的最大距離dmax和最大速率vmax，滿足0≤dk≤dmax和-vmax≤vk≤vmax，其中：同時需要保證保證波形參數的設置使得drange≥dmax和vrange≥vmax/2；

39、步驟2.15：根據上述三個步驟設置或計算的參數，對二維music譜沿著距離軸和速度軸進行采樣，記采樣后的二維離散music譜為pmusic，如下式(10)：

40、

41、式(10)中，ηd＝0，...，nd，nv＝0，...，nv，通常的做法是將每個采樣點距離軸采樣點和速度軸采樣點分別設置為drangend/nd和vrange(nv/nv-0.5)，使得二維music譜估計的距離和速度范圍分別為[0，drange]和[-vrange，vrange]/2，其中：速度采樣點的設置是為了能夠兼顧實際應用中正負速率的存在。然而距離軸采樣點的設置使得感知譜峰通常出現在二維music譜的一側，這樣的情況會使得模型的訓練和預測效果受到影響，令β＝dmax/drange≤1，通過式(10)距離軸采樣點的設置能夠使得二維度music譜pmusic中的距離軸上譜峰出現的位置位于[1-β，1+β]nd/2之間，即出現在二維譜中心的概率增大；

42、步驟2.16：將獲得的二維music譜pmusic輸入訓練好的模型中，得到歸一化后的感知參數集和

43、步驟2.17：將獲得的感知參數集換算為感知目標對應的距離和速度，換算方法如下式(11)所示：

44、

45、根據上式(11)得到感知參數的估計結果和

46、步驟3：模型訓練過程

47、步驟3.1：設定參數drange，vrange，dmax，vmax，感知目標的數量設置為設定距離模糊度ηd和速度模糊度ηv，表示兩個目標感知參數的相近程度，生成第一個感知目標對應的距離d1和v1，滿足0≤d1≤dmax和-vmax≤v1≤vmax，第二個感知目標對應的距離和速度根據模糊度計算如下式(12)：

48、

49、步驟3.2：根據步驟c1生成訓練用的數據，生成20000個大小為nd×nv＝40×40的2d-music譜作為訓練數據來訓練模型，訓練數據中兩個譜峰的中心位置在music譜上隨機分布，速度模糊度ηv在0-0.5之間均勻分布，距離模糊度ηd在0-0.9之間均勻分布，同時5000個以相同方式生成的2d-music譜數據被生成作為驗證集，在測試集中，目標的距離模糊度以0.1為步進，從0增加到0.9，其它參數與訓練集相同，每個距離模糊度生成5000個數據，即測試集的總大小為50000；

50、步驟3.3：在模型訓練過程中將均方誤差函數作為損失函數：

51、

52、式(13)中，表示歸一化的感知參數集，且有下式(14)：

53、

54、式(14)中，k＝1，2，使用adam優化器對參數進行優化；批大小設置為128；權重衰減率設置為0.00001；初始的學習率設置為0.001，當驗證集誤差在3輪內下降幅度不超過百分之一時，學習率除以10；模型總共訓練60輪。

55、本發明所述方法的優越技術效果如下：

56、1.本發明所述方法，利用殘差網絡較好的圖像處理能力和注意力機制的特征選擇能力，對二維music感知譜圖像進行處理，在分離相近目標上實現了更高的精度。

57、2.本發明所述方法，將感知參數的估計問題建模為回歸預測問題，直接輸出感知參數，相較于劃分網格并預測譜峰位置的多分類間接估計方法，本方法的感知性能不受網格分辨率的限制。

58、3.本發明所述方法，通過調整對二維music譜的采樣方式，使得譜峰對稱分布在二維譜的中心附近，加速了模型收斂并最終增強了模型性能。
