本發明涉及音頻傳輸，尤其涉及一種音頻單網線延長器。

背景技術：

1、在現有技術中，音頻信號的傳輸通常依賴于專用的音頻線纜或復雜的網絡傳輸系統。然而，這些傳輸方式在面臨長距離傳輸時，往往會出現信號衰減、失真以及傳輸延遲等問題，嚴重影響了音頻信號的播放質量。特別是在家庭娛樂、會議系統等應用場景中，音頻信號的遠距離、高質量傳輸成為了一個亟待解決的技術難題。

2、為了解決上述問題，市場上出現了一些嘗試通過網線進行音頻信號傳輸的解決方案。然而，這些方案往往存在傳輸距離有限、信號質量不穩定等缺陷，無法滿足用戶對高質量音頻傳輸的需求。此外，部分方案還需要額外的轉換設備或復雜的設置步驟，增加了用戶的操作難度和成本。

技術實現思路

1、本發明提供一種音頻單網線延長器，能夠降低音頻信號遠距離傳輸的干擾與失真，提高音頻信號的傳輸穩定性與信號質量。

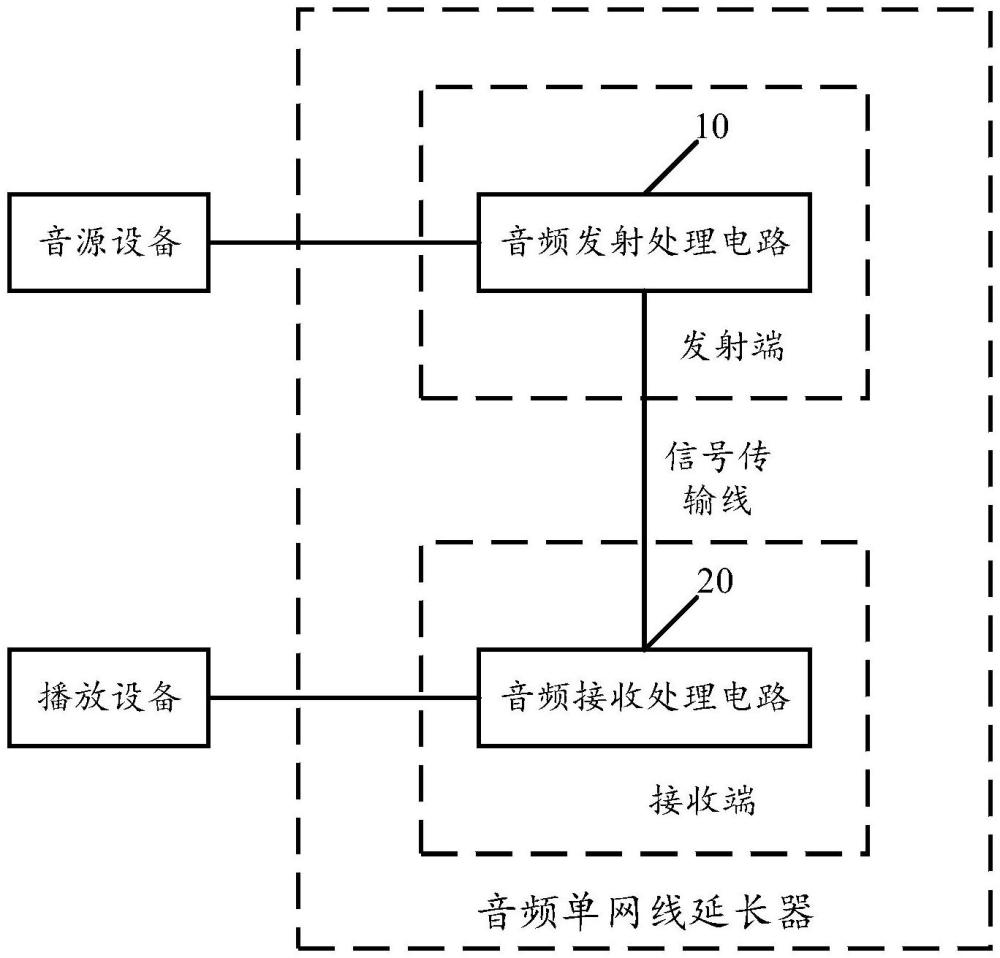

2、為了解決上述技術問題，本發明第一方面公開了一種音頻單網線延長器，包括發射端以及接收端，所述發射端用于與一音源設備連接，所述接收端用于與一播放設備連接，且所述發射端設置有信號輸出端口，所述接收端設置有信號接收端口，通過信號傳輸線連接所述信號輸出端口和所述信號輸入端口，其特征在于，所述發射端包括音頻發射處理電路，以及所述接收端包括音頻接收處理電路，其中：

3、所述音頻發射處理電路，用于對所述音源設備發出的音頻信號執行預設的信號發射處理，得到與所述音頻信號對應的音頻發射信號；以及還用于將所述音頻發射信號傳輸至所述音頻接收處理電路；

4、所述信號發射處理至少包括音頻輸入處理、音頻信號處理、音頻輸出處理對應的三項操作；且所述音頻信號處理包括信號放大、模數轉換、音頻編碼壓縮以及第一信號轉換；

5、所述音頻接收處理電路，用于對所述音頻發射信號執行預設的信號接收處理，得到與所述音頻發射信號對應的目標接收信號；其中，所述信號接收處理包括第二信號轉換、音頻解碼與所述信號放大。

6、作為一種可選的實施方式，在本發明第一方面中，所述音頻發射處理電路包括第一信號輸入模塊、信號發射處理模塊以及第一信號輸出模塊，其中：

7、所述第一信號輸入模塊的第一端用于接入所述音源設備發出的音頻信號；所述第一信號輸入模塊的第二端與所述信號發射處理模塊的第一端電連接；所述信號發射處理模塊的第二端與所述第一信號輸出模塊的第一端電連接；所述第一信號輸出模塊的第二端通過信號傳輸線與所述音頻接收處理電路的通信端連接。

8、作為一種可選的實施方式，在本發明第一方面中，所述第一信號輸入模塊，用于接入所述音源設備發出的音頻信號，并對所述音頻信號執行預設的第一音頻處理，得到與所述音頻信號對應的第一音頻處理信號；所述第一音頻處理用于對所述音頻信號執行信號輸入保護；

9、所述信號發射處理模塊，用于對所述第一音頻處理信號依次執行信號放大、模數轉換、音頻編碼壓縮以及第一差分轉換，得到與所述第一音頻處理信號對應的目標雙端差分信號，所述第一差分轉換用于將音頻信號從單端信號轉換為雙端差分信號；

10、所述第一信號輸出模塊，用于對所述目標雙端差分信號執行預設的第二音頻處理，得到與所述目標雙端差分信號對應的第二音頻處理信號，作為音頻發射信號；以及還用于將所述音頻發射信號通過所述信號傳輸線傳輸至所述音頻接收處理電路；所述第二音頻處理用于對所述目標雙端差分信號執行信號輸出保護。

11、作為一種可選的實施方式，在本發明第一方面中，所述信號發射處理模塊包括第一信號放大子模塊、模數轉換處理子模塊、音頻編碼壓縮子模塊以及第一差分轉換子模塊，其中：

12、所述第一信號輸入模塊的第二端與所述第一信號放大子模塊的第一端電連接；所述第一信號放大子模塊的第二端與所述模數轉換處理子模塊的第一端電連接；所述模數轉換處理子模塊的第二端與所述音頻編碼壓縮子模塊的第一端電連接；所述音頻編碼壓縮子模塊的第二端與所述第一差分轉換子模塊的第一端電連接；所述第一差分轉換子模塊的第二端與所述第一信號輸出模塊的第一端電連接。

13、作為一種可選的實施方式，在本發明第一方面中，所述第一信號放大子模塊，用于對所述第一音頻處理信號執行第一信號放大處理，得到所述第一音頻處理信號對應的第一放大信號；

14、所述模數轉換處理子模塊，用于對所述第一放大信號執行第一模數轉換，得到與所述第一放大信號對應的目標數字信號，所述第一模數轉換用于將所述第一放大信號從模擬信號轉換為數字信號；

15、所述音頻編碼壓縮子模塊，用于對所述目標數字信號執行編碼壓縮與格式轉換，得到與所述數字信號對應的目標格式信號；

16、所述第一差分轉換子模塊，用于對所述目標格式信號執行第一差分轉換，得到與所述目標格式信號對應的目標雙端差分信號。

17、作為一種可選的實施方式，在本發明第一方面中，所述音頻接收處理電路包括第二信號輸入模塊、音頻接收處理模塊以及第二信號輸出模塊，其中：

18、所述第一信號輸出模塊的第二端通過信號傳輸線與所述第二信號輸入模塊的第一端連接；所述第二信號輸入模塊的第二端與所述音頻接收處理模塊的第一端電連接；所述音頻接收處理模塊的第二端與所述第二信號輸出模塊的第一端電連接；所述第二信號輸出模塊的第二端用于外接播放設備。

19、作為一種可選的實施方式，在本發明第一方面中，所述第二信號輸入模塊，用于接收所述音頻發射信號并將所述音頻發射信號轉發至所述音頻接收處理模塊；

20、所述音頻接收處理模塊，用于對所述音頻發射信號依次執行第二差分轉換、音頻解碼以及信號放大，得到與所述音頻發射信號對應的目標接收信號；所述音頻解碼包括音頻信號的解碼與數模轉換，所述數模轉換用于將數字信號轉換為模擬信號；

21、所述第二信號輸出模塊，用于將所述目標接收信號傳輸至所述播放設備，以通過所述播放設備播放所述目標接收信號。

22、作為一種可選的實施方式，在本發明第一方面中，所述音頻接收處理模塊包括第二差分轉換子模塊、音頻解碼子模塊以及第二信號放大子模塊，其中：

23、所述第二信號輸入模塊的第二端與所述第二差分轉換子模塊的第一端電連接；所述第二差分轉換子模塊的第二端與所述音頻解碼子模塊的第一端電連接；所述音頻解碼子模塊的第二端與所述第二信號放大子模塊的第一端電連接；所述第二信號放大子模塊的第二端與所述第二信號輸出模塊的第一端電連接。

24、作為一種可選的實施方式，在本發明第一方面中，所述第二差分轉換子模塊，用于對所述音頻發射信號執行第二差分轉換，得到與所述音頻發射信號對應的目標單端信號，所述第二差分轉換用于將所述音頻發射信號從雙端差分信號轉換為單端信號；

25、所述音頻解碼子模塊，用于對所述目標單端信號執行第二模數轉換，得到與所述目標單端信號對應的目標模擬信號，所述第二模數轉換用于對所述目標單端信號執行解碼，同時將所述目標單端信號從數字信號轉換為模擬信號；

26、所述第二信號放大子模塊，用于對所述目標模擬信號執行第二信號放大處理，得到與所述目標模擬信號對應的第二放大信號，作為與所述音頻發射信號對應的目標接收信號。

27、作為一種可選的實施方式，在本發明第一方面中，所述第一音頻處理包括靜電保護、耦合與隔離、限流保護；

28、所述第二音頻處理包括信號隔離、阻抗匹配和共模干擾抑制

29、實施本發明，具有如下有益效果：

30、本發明中，提供了一種音頻單網線延長器，實現了音頻信號的長距離、高質量傳輸；其中，在音頻信號的發射端，設置了音頻發射處理電路，能夠對輸入的音頻信號進行包括信號放大、模數轉換、音頻編碼壓縮及第一信號轉換在內的全面處理，生成適合傳輸的音頻發射信號，并通過單網線高效傳輸至音頻接收處理電路；在音頻信號的接收端，設置了音頻接收處理電路，能夠通過第二信號轉換、音頻解碼與信號放大等處理，還原出高質量的音頻信號，以及驅動外接播放設備播放該音頻信號；且整個系統結構簡單，連接方便，能夠有效優化了現有音頻長距離傳輸技術中存在的網線線距越長、插入線損越大、音頻信號衰減越嚴重、且信號質量越低的技術缺陷；也即，通過該音頻單網線延長器，降低了音頻信號遠距離傳輸存在的信號損失、失真與噪聲的不良影響，極大程度上提高了音頻信號執行遠距離傳輸時的信號穩定性與清晰度。
