本技術涉及盾構施工電瓶車，更具體地說，涉及一種盾構施工電瓶車用駐車裝置。

背景技術：

1、盾構機被廣泛的應用于城市地鐵隧道的修建工程，作為地下施工的大型機械設備，在盾構機掘進過程中盾構機刀盤通過切削輥壓使前方的土層刮除破碎，再使用管片對隧道進行支護，并將渣土排出，盾構機通過推壓后方管片使自身向前推進，從而實現盾構機的掘進工作。

2、其中盾構施工電瓶車是用于地下隧道盾構施工過程中的專用運輸車輛，主要用于在隧道內運輸各種物資。對于土壓平衡式盾構機渣土從隧道內排出的任務往往需要用到盾構電瓶車將渣土從隧道內經由軌道運輸至井口。

3、目前盾構機電瓶車上主要采用閘瓦制動裝置進行駐車制動，閘瓦裝置可在車輛行駛中可對車輛進行駐車，也可在司機斷電停車之后，駐車裝置將自動將閘瓦抱合形成制動實現駐車。由于盾構機電瓶車運輸渣土?xí)r自重較大，所以長期大負載制動磨損容易導致閘瓦抱緊失效，在電瓶車輪與軌道間停車時，尤其是在坡度較大的位置駐車常發生溜車打滑的現象，制動效果不佳，防護措施不足，有極大的安全隱患，影響正常的盾構施工和工人安全。

4、因此，有必要提供一種盾構施工電瓶車用駐車裝置解決上述技術問題。

技術實現思路

1、本實用新型的目的在于提供一種盾構施工電瓶車用駐車裝置以解決上述技術問題。

2、為實現上述目的，本實用新型采用如下的技術方案：

3、一種盾構施工電瓶車用駐車裝置，包括電瓶車軌道和設于其上方的電瓶車，還包括：

4、固定座和支架，均設置于所述電瓶車的底部；

5、第一連桿，一端鉸接于所述支架上，另一端鉸接有與所述電瓶車軌道相適配的駐車撐靴，所述駐車撐靴上鉸接有第二連桿，所述第二連桿的另一端鉸接有移動座；

6、驅動機構，設于所述電瓶車的底部，用于帶動所述移動座進行水平移動；

7、壓持機構，設于所述駐車撐靴上且設有兩個。

8、進一步的，所述驅動機構包括：

9、導軌、支柱和驅動件，均設置于所述電瓶車的底部，所述移動座滑動設于所述導軌內；

10、絲桿，轉動設置于所述支柱和固定座之間，所述驅動件的輸出端與所述絲桿的一端相連接，所述移動座螺紋連接在所述絲桿上。

11、進一步的，所述移動座內開設有凹槽，所述凹槽內壁轉動設置有多個轉桿，所述轉桿上設有滾筒，所述滾筒與所述導軌的內壁滾動貼合。

12、進一步的，所述支柱和固定座之間還設置有限位滑桿，所述限位滑桿滑動貫穿所述移動座。

13、進一步的，所述壓持機構包括：

14、轉軸，轉動設于所述駐車撐靴內壁，所述轉軸上設置有滾輪和齒輪；

15、齒板，滑動設置于所述駐車撐靴內壁，且所述齒板與所述齒輪相嚙合，所述齒板的下端設有壓持塊。

16、進一步的，所述駐車撐靴的內壁開設有滑槽，所述滑槽內滑動設有滑動塊，所述滑動塊與所述滑槽之間設有彈性件，所述滑動塊上設有與所述齒板相連的支桿。

17、進一步的，所述駐車撐靴的內部以及所述壓持塊的底部均設有橡膠墊。

18、相比于現有技術，本實用新型的有益效果在于：

19、1、本方案中電瓶車在停車狀態時，同時驅動機構會帶動移動座進行水平移動，通過第二連桿和第一連桿的配合下帶動駐車撐靴下移與電瓶車軌道接觸并壓緊，可進一步的實現電瓶車在電瓶車軌道上的有效駐車，可極大防止在閘瓦抱緊失效時電瓶車會發生溜車打滑的情況，制動效果顯著提升，尤其實在坡度較大的位置能夠更好的提高電瓶車的制動性能，駐車效果好，防護措施完善，可有效保證盾構施工的正常進行，提高工作人員的安全系數。

20、2、本方案中當使用一段時間后或者電瓶車在坡道較大處時，在駐車狀態若駐車撐靴也出現滑動時，通過壓持機構可對電瓶車軌道的上端面進一步的進行壓緊，當駐車撐靴滑動力越大，壓持機構的壓緊力也隨之變大，可極大避免駐車撐靴在電瓶車軌道發生較多位移的打滑現象，提高電瓶車的駐車性能，駐車安全性高。

21、3、本方案中的第二連桿和第一連桿可根據電瓶車長度尺寸、電瓶車和電瓶車軌道之間的距離以及電瓶車輪子等多項參數自行選擇第二連桿和第一連桿的長度，以滿足現場盾構機電瓶車使用要求，適用范圍大。

22、4、本方案中當移動座左右移動時，移動座會帶動滾筒沿著導軌的內壁進行滾動，從而可提高移動座移動時的穩定性，進一步的可提高第二連桿、第一連桿以及駐車撐靴的支撐穩定性。

技術特征：

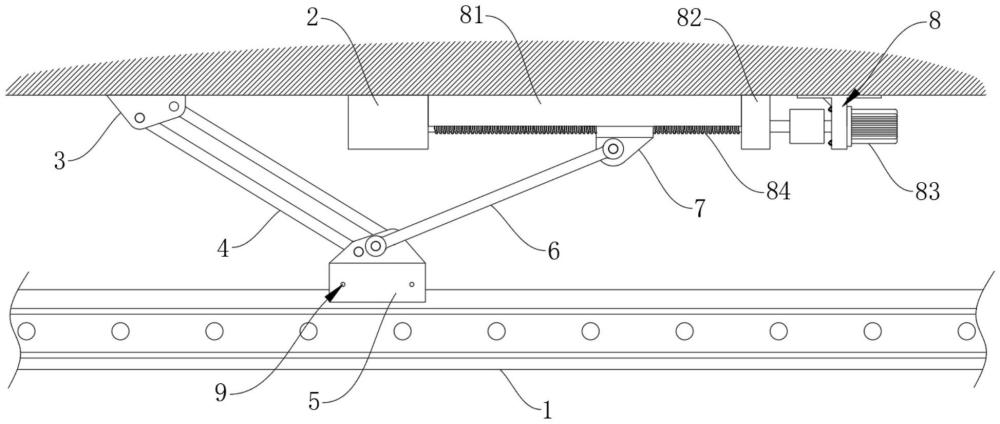

1.一種盾構施工電瓶車用駐車裝置，包括電瓶車軌道(1)和設于其上方的電瓶車，其特征在于，還包括：

2.根據權利要求1所述的一種盾構施工電瓶車用駐車裝置，其特征在于，所述驅動機構(8)包括：

3.根據權利要求2所述的一種盾構施工電瓶車用駐車裝置，其特征在于，所述移動座(7)內開設有凹槽(10)，所述凹槽(10)內壁轉動設置有多個轉桿(11)，所述轉桿(11)上設有滾筒(12)，所述滾筒(12)與所述導軌(81)的內壁滾動貼合。

4.根據權利要求3所述的一種盾構施工電瓶車用駐車裝置，其特征在于，所述支柱(82)和固定座(2)之間還設置有限位滑桿(13)，所述限位滑桿(13)滑動貫穿所述移動座(7)。

5.根據權利要求1所述的一種盾構施工電瓶車用駐車裝置，其特征在于，所述壓持機構(9)包括：

6.根據權利要求5所述的一種盾構施工電瓶車用駐車裝置，其特征在于，所述駐車撐靴(5)的內壁開設有滑槽(14)，所述滑槽(14)內滑動設有滑動塊(15)，所述滑動塊(15)與所述滑槽(14)之間設有彈性件(16)，所述滑動塊(15)上設有與所述齒板(94)相連的支桿(17)。

7.根據權利要求5所述的一種盾構施工電瓶車用駐車裝置，其特征在于，所述駐車撐靴(5)的內部以及所述壓持塊(95)的底部均設有橡膠墊(18)。

技術總結
本技術公開了一種盾構施工電瓶車用駐車裝置，屬于盾構施工電瓶車技術領域，包括電瓶車軌道和設于其上方的電瓶車，還包括：固定座和支架，均設置于電瓶車的底部；第一連桿，一端鉸接于支架上，另一端鉸接有與電瓶車軌道相適配的駐車撐靴，駐車撐靴上鉸接有第二連桿，第二連桿的另一端鉸接有移動座；驅動機構，設于電瓶車的底部；本方案中電瓶車在停車狀態時，同時驅動機構帶動駐車撐靴下移與電瓶車軌道接觸并壓緊，可進一步的實現電瓶車在電瓶車軌道上的有效駐車，可極大防止在電瓶車會發生溜車打滑的情況，尤其實在坡度較大的位置能夠更好的提高電瓶車的制動性能，駐車效果好，防護措施完善，提高工作人員的安全系數。

技術研發人員：連文江,童志爭,劉宏,姜學廣,尉傳龍,呂健,孫宇,張巖,李興華
受保護的技術使用者：中鐵四局集團有限公司
技術研發日：20240723
技術公布日：2025/4/28
