本發明涉及圖像處理，特別是涉及一種無人機圖像處理系統、方法、裝置、設備及介質。

背景技術：

1、通常視頻播放和電影一樣，最低以一秒鐘24幀圖片呈現，在這種情景下人的肉眼就無法分辨出圖片，而認為是連續視頻播放。隨著科學技術的發展，使用無人機進行航拍的情況越來越多。無人機的航拍是將拍攝到的多個連續圖像傳輸給系統，然后通過系統將多個連續圖像解析成視頻。隨著無人機與交互設備之間的距離越來越遠，無人機回傳的圖像越清晰，回傳的數據量就越大，會導致圖像數據傳輸?shù)男蚀蟠蠼档汀?/p>

技術實現思路

1、為了解決上述問題，本發明實施例公開了一種無人機圖像處理系統、方法、裝置、設備及介質。

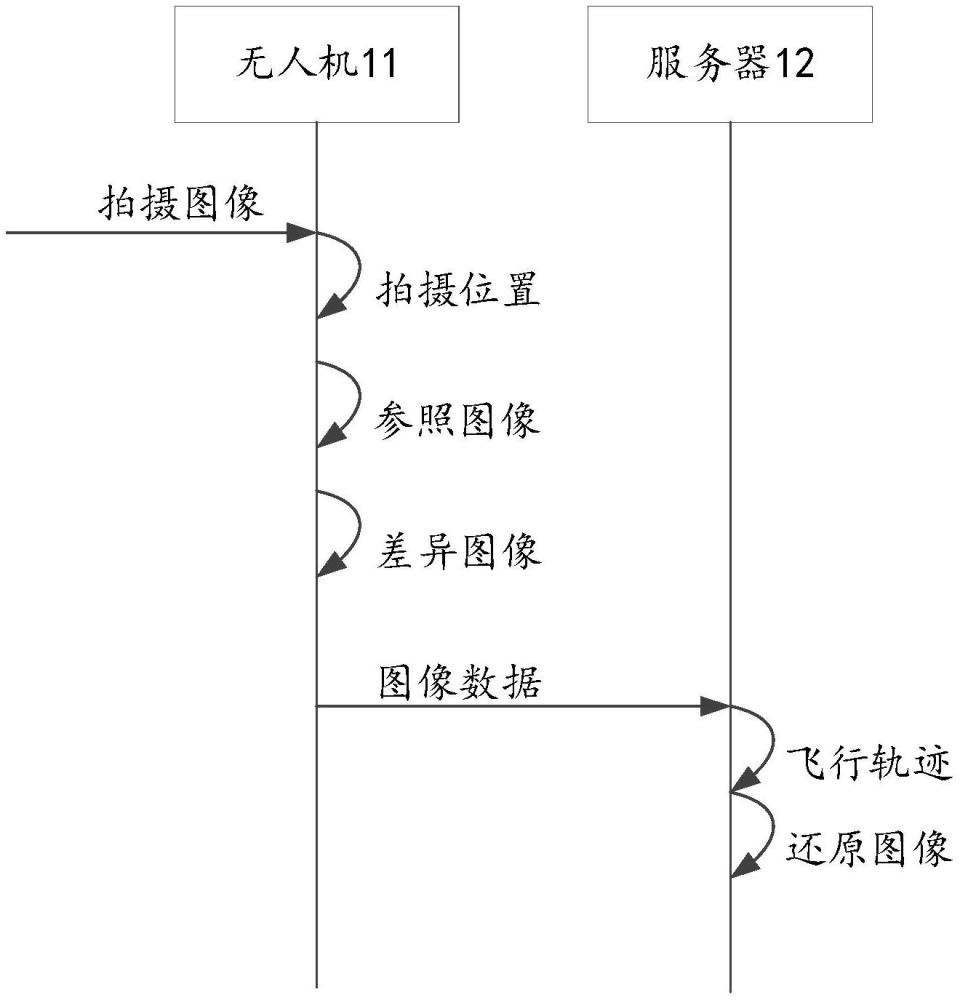

2、第一方面，本發明實施例提供了一種無人機圖像處理系統，包括：無人機和服務器；

3、所述無人機，用于按照預設時間間隔拍攝圖像，并獲取拍攝圖像時的拍攝位置；從拍攝得到的圖像中，確定參照圖像；針對所述參照圖像之后拍攝的圖像，分別將所述圖像與相鄰時間間隔拍攝的前一張圖像進行對比，得到所述參照圖像之后拍攝的圖像對應的差異圖像；將所述參照圖像、所述參照圖像對應的拍攝位置、所述參照圖像之后拍攝的圖像對應的差異圖像和拍攝位置發送至所述服務器，以使所述服務器根據所述參照圖像對應的拍攝位置和所述參照圖像之后拍攝的圖像對應的拍攝位置，確定所述無人機的飛行軌跡；根據所述飛行軌跡、所述參照圖像和所述參照圖像之后拍攝的圖像對應的差異圖像，得到所述參照圖像之后拍攝的圖像；

4、所述服務器，用于接收所述無人機發送的所述參照圖像、所述參照圖像對應的拍攝位置、所述參照圖像之后拍攝的圖像對應的差異圖像和拍攝位置；根據所述參照圖像對應的拍攝位置和所述參照圖像之后拍攝的圖像對應的拍攝位置，確定所述無人機的飛行軌跡，并根據所述飛行軌跡、所述參照圖像和所述參照圖像之后拍攝的圖像對應的差異圖像，得到所述參照圖像之后拍攝的圖像。

5、可選地，所述拍攝圖像時的拍攝位置為所述拍攝圖像在空間直角坐標系下的位置坐標；

6、所述無人機，用于獲取拍攝圖像時的位置坐標；將所述參照圖像對應的位置坐標和所述參照圖像之后拍攝的圖像對應的位置坐標發送至所述服務器，以使所述服務器將每個所述參照圖像之后拍攝的圖像對應的位置坐標與相鄰時間間隔拍攝的前一張圖像的位置坐標進行差值運算，得到所述無人機的飛行軌跡；

7、所述服務器，用于接收所述無人機發送的所述參照圖像對應的位置坐標和所述參照圖像之后拍攝的圖像對應的位置坐標；將每個所述參照圖像之后拍攝的圖像對應的位置坐標與相鄰時間間隔拍攝的前一張圖像的位置坐標進行差值運算，得到所述無人機的飛行軌跡。

8、可選地，所述無人機，用于分別將所述參照圖像之后拍攝的圖像與相鄰時間間隔拍攝的前一張圖像進行對比，確定所述參照圖像之后拍攝的圖像的重疊區域；根據所述重疊區域，對所述參照圖像之后拍攝的圖像進行裁剪，得到所述參照圖像之后拍攝的圖像對應的差異圖像。

9、可選地，所述服務器，用于根據所述無人機的飛行軌跡，分別在相鄰時間間隔拍攝的前一張圖像中，確定所述參照圖像之后拍攝的圖像對應的補償區域；將所述補償區域分別與所述參照圖像之后拍攝的圖像對應的差異圖像進行拼接，得到所述參照圖像之后拍攝的圖像。

10、第二方面，本發明實施例提供了一種無人機圖像處理方法，應用于無人機，所述方法包括：

11、按照預設時間間隔拍攝圖像，并獲取拍攝圖像時的拍攝位置；

12、從拍攝得到的圖像中，確定參照圖像；

13、針對所述參照圖像之后拍攝的圖像，分別將所述圖像與相鄰時間間隔拍攝的前一張圖像進行對比，得到所述參照圖像之后拍攝的圖像對應的差異圖像；

14、將所述參照圖像、所述參照圖像對應的拍攝位置、所述參照圖像之后拍攝的圖像對應的差異圖像和拍攝位置發送至服務器，以使所述服務器根據所述參照圖像對應的拍攝位置和所述參照圖像之后拍攝的圖像對應的拍攝位置，確定所述無人機的飛行軌跡，并根據所述飛行軌跡、所述參照圖像和所述參照圖像之后拍攝的圖像對應的差異圖像，得到所述參照圖像之后拍攝的圖像。

15、可選地，所述拍攝圖像時的拍攝位置為所述拍攝圖像在空間直角坐標系下的位置坐標；所述將所述參照圖像、所述參照圖像對應的拍攝位置、所述參照圖像之后拍攝的圖像對應的差異圖像和拍攝位置發送至服務器，以使所述服務器根據所述參照圖像對應的拍攝位置和所述參照圖像之后拍攝的圖像對應的拍攝位置，確定所述無人機的飛行軌跡，包括：

16、將所述參照圖像對應的位置坐標和所述參照圖像之后拍攝的圖像對應的位置坐標發送至所述服務器，以使所述服務器將每個所述參照圖像之后拍攝的圖像對應的位置坐標與相鄰時間間隔拍攝的前一張圖像的位置坐標進行差值運算，得到所述無人機的飛行軌跡。

17、可選地，所述分別將所述圖像與相鄰時間間隔拍攝的前一張圖像進行對比，得到所述參照圖像之后拍攝的圖像對應的差異圖像，包括：

18、分別將所述參照圖像之后拍攝的圖像與相鄰時間間隔拍攝的前一張圖像進行對比，確定所述參照圖像之后拍攝的圖像的重疊區域；

19、根據所述重疊區域，對所述參照圖像之后拍攝的圖像進行裁剪，得到所述參照圖像之后拍攝的圖像對應的差異圖像。

20、可選地，所述參照圖像之后拍攝的圖像，通過所述服務器根據所述無人機的飛行軌跡，分別在相鄰時間間隔拍攝的前一張圖像中，確定所述參照圖像之后拍攝的圖像對應的補償區域，并將所述補償區域分別與所述參照圖像之后拍攝的圖像對應的差異圖像進行拼接得到。

21、第三方面，本發明實施例提供了一種無人機圖像處理方法，應用于服務器，所述方法包括：

22、接收無人機發送的參照圖像、所述參照圖像對應的拍攝位置、所述參照圖像之后拍攝的圖像對應的差異圖像和拍攝位置；

23、根據所述參照圖像對應的拍攝位置和所述參照圖像之后拍攝的圖像對應的拍攝位置，確定所述無人機的飛行軌跡；

24、根據所述飛行軌跡、所述參照圖像和所述參照圖像之后拍攝的圖像對應的差異圖像，得到所述參照圖像之后拍攝的圖像。

25、可選地，所述拍攝圖像時的拍攝位置為所述拍攝圖像在空間直角坐標系下的位置坐標；所述根據所述參照圖像對應的拍攝位置和所述參照圖像之后拍攝的圖像對應的拍攝位置，確定所述無人機的飛行軌跡，包括：

26、接收所述無人機發送的所述參照圖像對應的位置坐標和所述參照圖像之后拍攝的圖像對應的位置坐標；

27、將每個所述參照圖像之后拍攝的圖像對應的位置坐標與相鄰時間間隔拍攝的前一張圖像的位置坐標進行差值運算，得到所述無人機的飛行軌跡。

28、可選地，所述參照圖像之后拍攝的圖像對應的差異圖像，通過所述無人機分別將所述參照圖像之后拍攝的圖像與相鄰時間間隔拍攝的前一張圖像進行對比，確定所述參照圖像之后拍攝的圖像的重疊區域，并根據所述重疊區域，對所述參照圖像之后拍攝的圖像進行裁剪得到。

29、可選地，所述根據所述飛行軌跡、所述參照圖像和所述參照圖像之后拍攝的圖像對應的差異圖像，得到所述參照圖像之后拍攝的圖像，包括：

30、根據所述無人機的飛行軌跡，分別在相鄰時間間隔拍攝的前一張圖像中，確定所述參照圖像之后拍攝的圖像對應的補償區域；

31、將所述補償區域分別與所述參照圖像之后拍攝的圖像對應的差異圖像進行拼接，得到所述參照圖像之后拍攝的圖像。

32、第四方面，本發明實施例提供了一種無人機圖像處理裝置，應用于無人機，所述裝置包括：

33、拍攝圖像獲取模塊，用于按照預設時間間隔拍攝圖像，并獲取拍攝圖像時的拍攝位置；

34、參照圖像確定模塊，用于從拍攝得到的圖像中，確定參照圖像；

35、差異圖像確定模塊，用于針對所述參照圖像之后拍攝的圖像，分別將所述圖像與相鄰時間間隔拍攝的前一張圖像進行對比，得到所述參照圖像之后拍攝的圖像對應的差異圖像；

36、參照圖像發送模塊，用于將所述參照圖像、所述參照圖像對應的拍攝位置、所述參照圖像之后拍攝的圖像對應的差異圖像和拍攝位置發送至服務器，以使所述服務器根據所述參照圖像對應的拍攝位置和所述參照圖像之后拍攝的圖像對應的拍攝位置，確定所述無人機的飛行軌跡，并根據所述飛行軌跡、所述參照圖像和所述參照圖像之后拍攝的圖像對應的差異圖像，得到所述參照圖像之后拍攝的圖像。

37、可選地，所述拍攝圖像時的拍攝位置為所述拍攝圖像在空間直角坐標系下的位置坐標；所述參照圖像發送模塊，包括：

38、參照圖像發送子模塊，用于將所述參照圖像對應的位置坐標和所述參照圖像之后拍攝的圖像對應的位置坐標發送至所述服務器，以使所述服務器將每個所述參照圖像之后拍攝的圖像對應的位置坐標與相鄰時間間隔拍攝的前一張圖像的位置坐標進行差值運算，得到所述無人機的飛行軌跡。

39、可選地，所述差異圖像確定模塊，包括：

40、重疊區域確定子模塊，用于分別將所述參照圖像之后拍攝的圖像與相鄰時間間隔拍攝的前一張圖像進行對比，確定所述參照圖像之后拍攝的圖像的重疊區域；

41、差異圖像確定子模塊，用于根據所述重疊區域，對所述參照圖像之后拍攝的圖像進行裁剪，得到所述參照圖像之后拍攝的圖像對應的差異圖像。

42、可選地，所述參照圖像之后拍攝的圖像，通過所述服務器根據所述無人機的飛行軌跡，分別在相鄰時間間隔拍攝的前一張圖像中，確定所述參照圖像之后拍攝的圖像對應的補償區域，并將所述補償區域分別與所述參照圖像之后拍攝的圖像對應的差異圖像進行拼接得到。

43、第五方面，本發明實施例提供了一種無人機圖像處理裝置，應用于服務器，所述裝置包括：

44、參照圖像接收模塊，用于接收無人機發送的參照圖像、所述參照圖像對應的拍攝位置、所述參照圖像之后拍攝的圖像對應的差異圖像和拍攝位置；

45、飛行軌跡確定模塊，用于根據所述參照圖像對應的拍攝位置和所述參照圖像之后拍攝的圖像對應的拍攝位置，確定所述無人機的飛行軌跡；

46、拍攝圖像還原模塊，用于根據所述飛行軌跡、所述參照圖像和所述參照圖像之后拍攝的圖像對應的差異圖像，得到所述參照圖像之后拍攝的圖像。

47、可選地，所述拍攝圖像時的拍攝位置為所述拍攝圖像在空間直角坐標系下的位置坐標；所述飛行軌跡確定模塊，包括：

48、位置坐標接收子模塊，用于接收所述無人機發送的所述參照圖像對應的位置坐標和所述參照圖像之后拍攝的圖像對應的位置坐標；

49、飛行軌跡確定子模塊，用于將每個所述參照圖像之后拍攝的圖像對應的位置坐標與相鄰時間間隔拍攝的前一張圖像的位置坐標進行差值運算，得到所述無人機的飛行軌跡。

50、可選地，所述參照圖像之后拍攝的圖像對應的差異圖像，通過所述無人機分別將所述參照圖像之后拍攝的圖像與相鄰時間間隔拍攝的前一張圖像進行對比，確定所述參照圖像之后拍攝的圖像的重疊區域，并根據所述重疊區域，對所述參照圖像之后拍攝的圖像進行裁剪得到。

51、可選地，所述拍攝圖像還原模塊，包括：

52、補償區域確定子模塊，用于根據所述無人機的飛行軌跡，分別在相鄰時間間隔拍攝的前一張圖像中，確定所述參照圖像之后拍攝的圖像對應的補償區域；

53、拍攝圖像還原子模塊，用于將所述補償區域分別與所述參照圖像之后拍攝的圖像對應的差異圖像進行拼接，得到所述參照圖像之后拍攝的圖像。

54、第六方面，本發明示出了一種電子設備，包括：存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現上述的一種無人機圖像處理方法的步驟。

55、第七方面，本發明示出了一種計算機可讀存儲介質，所述計算機可讀存儲介質上存儲計算機程序，所述計算機程序被處理器執行時實現上述的一種無人機圖像處理方法的步驟。

56、本發明實施例包括以下優點：

57、本發明實施例的無人機圖像處理系統包括：無人機和服務器；無人機，用于按照預設時間間隔拍攝圖像，并獲取拍攝圖像時的拍攝位置；從拍攝得到的圖像中，確定參照圖像；針對參照圖像之后拍攝的圖像，分別將圖像與相鄰時間間隔拍攝的前一張圖像進行對比，得到參照圖像之后拍攝的圖像對應的差異圖像；將參照圖像、參照圖像對應的拍攝位置、參照圖像之后拍攝的圖像對應的差異圖像和拍攝位置發送至服務器，從而可以減小每一個回傳的圖像數據包；服務器，用于根據參照圖像對應的拍攝位置和參照圖像之后拍攝的圖像對應的拍攝位置，確定無人機的飛行軌跡；根據飛行軌跡、參照圖像和參照圖像之后拍攝的圖像對應的差異圖像，得到參照圖像之后拍攝的圖像，從而可以還原圖像，減少像素失真。本發明實施例可以在保證圖像清晰度的情況下，減小無人機回傳的圖像數據包，提升了圖像數據傳輸?shù)男省?/p>
