本發明涉及智慧用能終端管理，具體為基于智慧用能的新型多源協同終端數據管理系統。

背景技術：

1、隨著數字經濟的發展，社會急需具備穩定性、高效性特征的通信設備以及相對完善的新型電力系統，以保障相關工作向智能化、信息化有序發展。這不僅需要對電力物聯網以及智能化、自動化電力系統相關設備、組件、技術等進行充分研究，并要在此基礎上將多源數據接入與停電研判等應用于相關綜合能源系統之中，以保障我國各行各業用能系統的有序運作。

2、伴隨能源生產和能源消費結構的不斷變革，傳統采集技術已不能滿足用能領域多場景海量用電數據高頻采集和多源設備接入的智能監控需求，要實現能源生產、傳輸、消費全環節的廣泛連接和深度感知，支撐用能用戶實時用能互動、精準停電分析等多元化的用能需求，迫切需要提供的安全、高效、經濟的采集通信服務，持續推動管理效能提升和轉型升級。

3、目前傳統運行模式下，隨著負荷資源、環境傳感器、新型能源等數據的接入，針對采集頻度、數據類型、傳輸速度、響應時延等關鍵技術指標提出了更高的要求。

4、現有系統的用能終端采集數據項少、采集頻度低、存儲容量小、傳輸速度慢，不符合“云大物移”的發展趨勢，同時，終端結構形式單一，功能配置固定、資源配置偏低，難以滿足各種采集現場的個性化安裝及使用要求。本課題根據各種新增業務需求，進行的新型多源協同終端研制，實現海量用電數據的全量采集和全息感知。

5、同時，隨著社會進步和技術發展，公司電網設備和業務數量多、規模大，設備資產重，現有用電終端采集數據項少、采集頻度低、存儲容量小、傳輸速度慢，不符合“云大物移”的發展趨勢，同時，終端結構形式單一，功能配置固定、資源配置偏低，難以滿足各種采集現場的個性化安裝及使用要求。

技術實現思路

1、針對現有技術的不足，本發明提供了基于智慧用能的新型多源協同終端數據管理系統，解決了上述背景技術中提出的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：基于智慧用能的新型多源協同終端數據管理系統，包括硬件架構系統和軟件架構系統；

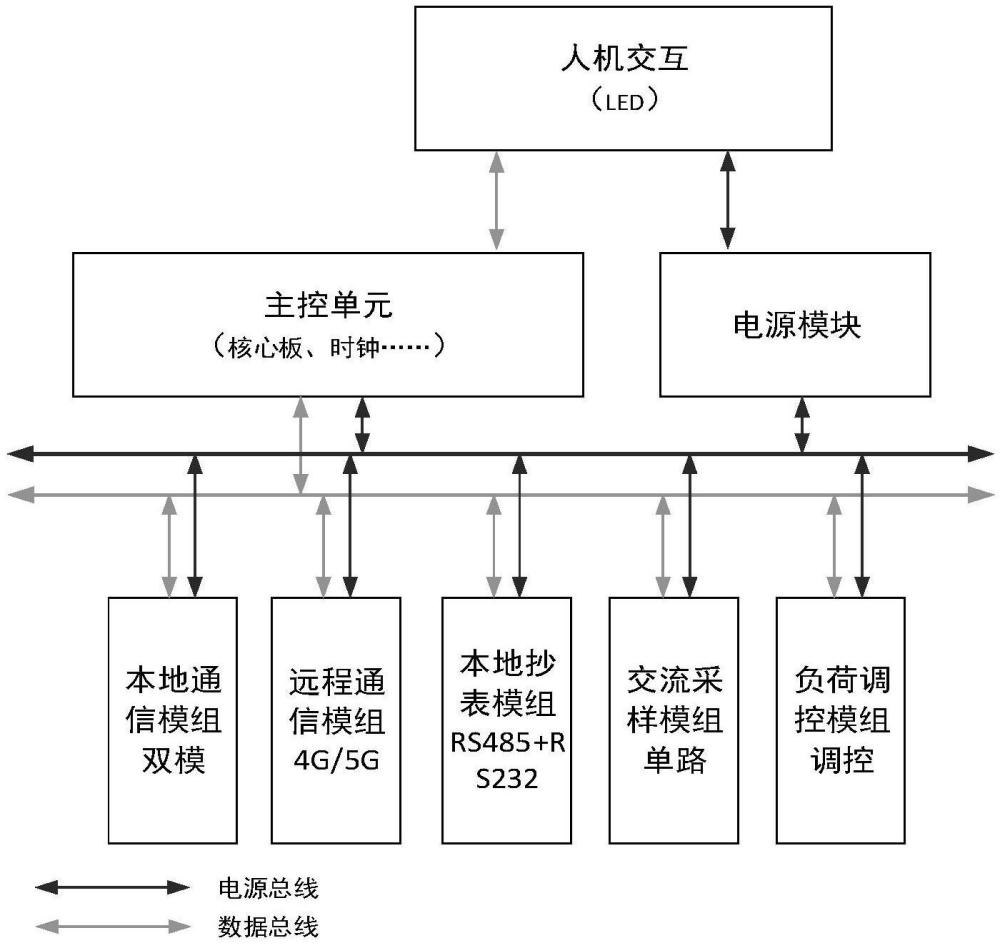

3、硬件架構系統包括電源模塊、主控單元、本地通信模組、遠程通信模組、本地抄表模組、智能邊緣終端以及控制擴展模組：

4、電源模塊為終端各部分提供工作電源；

5、主控單元通過高速數據總線管理各個功能模組；

6、本地通信模組采用hplc&hrf雙模方案，作為終端的本地通道接入不同分布式電源數據；

7、遠程通信模組采用4g/5g方案，作為終端的遠程通道，與系統主站平臺交互，上傳采集數據或接收并執行控制策略；

8、本地抄表模組集成rs485和rs232，用于實現終端外圍近端智能設備的數據采集和監控；

9、智能邊緣終端采用can、usb、eth多通信接口構建內部高速總線，根據不同功能模組與主控單元之間交互信息的數據量、傳輸速率、交互模式選擇合適的總線；

10、軟件架構系統分為系統層和應用層兩層架構；

11、其中，

12、系統層包括嵌入式操作系統、硬件驅動、系統接口層、hal，操作系統通過系統接口層為應用層提供系統調用接口，通過hal提供硬件設備訪問接口；

13、應用層包括各類app，分為基礎app、邊緣計算app、高級業務app，app之間通過消息總線進行數據交互，相互協同完成智能邊緣終端整體業務功能。

14、可選的，所述電源模塊固定安裝于終端底部總線背板上，采用單相供電方式，工作電壓為ac80～264v、dc110v/220v，支持交直流自適應，輸出直流電為終端各部分供電；

15、電源模塊采用多路輸出方式，支持主路12v、輔路5v輸出；

16、電源模塊中還包括備用電源；終端備用電源由電池和超容組成，主控單元設計電池倉；

17、備用電源供電范圍包括主控單元、交采計量模組和遠程通信模組，本地通信模塊帶停電上報功能；

18、超級電容容量和能量的計算公式，如式(1)所示：

19、

20、p—終端功率；

21、t—持續供電時間(180s)；

22、u1—電容初始電壓(5.4v)；

23、u2—電容末端電壓；

24、根據公式(1)，超級電容容量與終端功率和電容末端電壓有關，其中：

25、a.采用升壓電路，將u2末端電壓降低到1.2v；(u2＝1.2)；

26、b.采用低功耗處理，將主控單元整體功耗降低至5w，維持工作所需功率p約為11.5w；(p＝11.5)；

27、代入公式(1)計算超容理論容量為151f，選擇2組2.7v/330f超容串聯，超容充、放電管理電路。

28、可選的，所述主控單元選定瑞芯微的rk3568j，并基于該芯片構建終端主控平臺；

29、主控單元模塊由電源管理、核心板、實時時鐘、看門狗、藍牙、安全組件組成，通過模塊接口插到總線背板上，獲取工作電源，并提供通信總線和模組管理信號實現終端各模組的接入和管理；

30、主控單元模塊的供電電源為12v，經過電源管理電路(dc/dc)轉化為相應電路的供電電源，其中，核心板為5v供電，其他外圍電路模塊為3.3v供電；12v電源同時用于給備電充電，備電的充放電使能支持軟/硬件互鎖；備電輸出電源給主控單元供電同時通過模塊接口輸出到總線背板，給各個模組供電；

31、主控單元模塊通過模塊接口提供通信總線用于各模組的接入識別和數據交互；

32、主控單元模塊通過模塊接口提供管理信號用于各模組的供電控制、插入檢測和類型識別；管理信號包括gpio、iic；

33、主控單元對外通信接口：2路rj45以太網接口，10/100m自適應，rj45插拔壽命不小于500次，支持連接多個主站或設備擴展；1路usb接口，用于終端程序升級和日志拷貝；1路rs232串口，用于液晶屏交互；1路藍牙模塊，滿足ble5.0要求，用于終端本地維護；

34、對內通信接口：1路can接口，傳輸速率500kbps、1mbps；1路usb-host接口；1路以太網接口，10/100m自適應；1路iic接口，用于各模組供電和接入管理。

35、可選的，所述本地通信模組采用雙模方案，采用國網q/gdw12087.41雙模物理層標準，遵循q/gdw12087-2020雙模通信互聯互通技術規范；

36、本地通信模組采用gd32f450作為主控mcu實現與主控單元模塊的交互及相應的業務管理功能；模組輸入電壓5v，通過升壓電路輸出12v為hplc的收發電路供電；通過ldo輸出3.3v為模組其他電路供電；

37、本地通信模組默認使用usb接口，選擇eth接口與主控單元之間建立鏈接。

38、可選的，所述遠程通信模組采用5g公網模組搭建，內置gps/bd定位模塊；

39、遠程通信模組默認使用usb接口與主控單元之間建立鏈接。

40、可選的，所述本地抄表模組標配2路rs485和2路can接口，用于終端近端的電負荷智能監測設備的數據采集和調控；

41、本地抄表模組采用gd32f303作為主控mcu，通過can總線與主控單元模塊進行數據交互，用于終端近端負荷智能監測設備的數據采集；

42、本地抄表模組提供2路rs485接口，提供透明轉發通信通道；

43、本地抄表模組提供2路can接口，數據傳輸采用字節流。

44、可選的，所述app包括基礎app、邊緣計算app、高級業務app、其他app；

45、app的通信模型包括app框架、app通信架構、app消息模型；

46、可選的，所述app消息模型包括點對點通信、路由轉發、mqtt。
