本發明涉及垂直電梯，特別是一種集成式安全鉗動作系統。

背景技術：

1、在現有技術中，電梯安全鉗系統是電梯安全運行不可或缺的關鍵組成部分，其主要職責在于，當電梯運行過程中出現超速、斷繩等異常狀況時，能夠迅速、可靠地夾緊電梯導軌，阻止轎廂繼續下滑，從而最大程度地保障乘客的人身安全；另一方面，導靴則作為電梯轎廂或?qū)χ匮貙?dǎo)軌運行的引導裝置，通常采用滑塊式或滾輪式結構，旨在降低摩擦，確保轎廂的平穩運行。然而，傳統的安全鉗系統和導靴在結構上相對獨立，缺乏有效的協同機制。

2、雖然一些現有技術嘗試將導靴與安全鉗的功能結合，例如中國專利公告號cn104787640b(公告日：2017年04月05日，發明名稱：滾輪導靴觸發式電梯限速器)所公開的方案，該方案包括安全鉗、滾輪導靴裝置、滾輪限速觸發裝置以及拉桿機構。該方案利用滾輪導靴裝置中的滾輪轉動帶動永磁發電機發電，產生電能驅動電磁推動桿，并通過拉桿機構觸發安全鉗夾緊導軌。該方案雖然嘗試將導靴的運動與安全鉗觸發聯系起來，但其仍然是兩個相對獨立的系統，并且其滾輪導靴中的滾輪與安全鉗本質上仍是兩個獨立的部件，占用空間較大，整體結構復雜，響應速度也受到限制。

技術實現思路

1、為了解決上述問題，本發明提供了一種將安全鉗功能集成于滾輪導靴，通過滾輪實現速度檢測和制動，簡化了結構，提高了電梯安全鉗系統的可靠性和響應速度的集成式安全鉗動作系統。

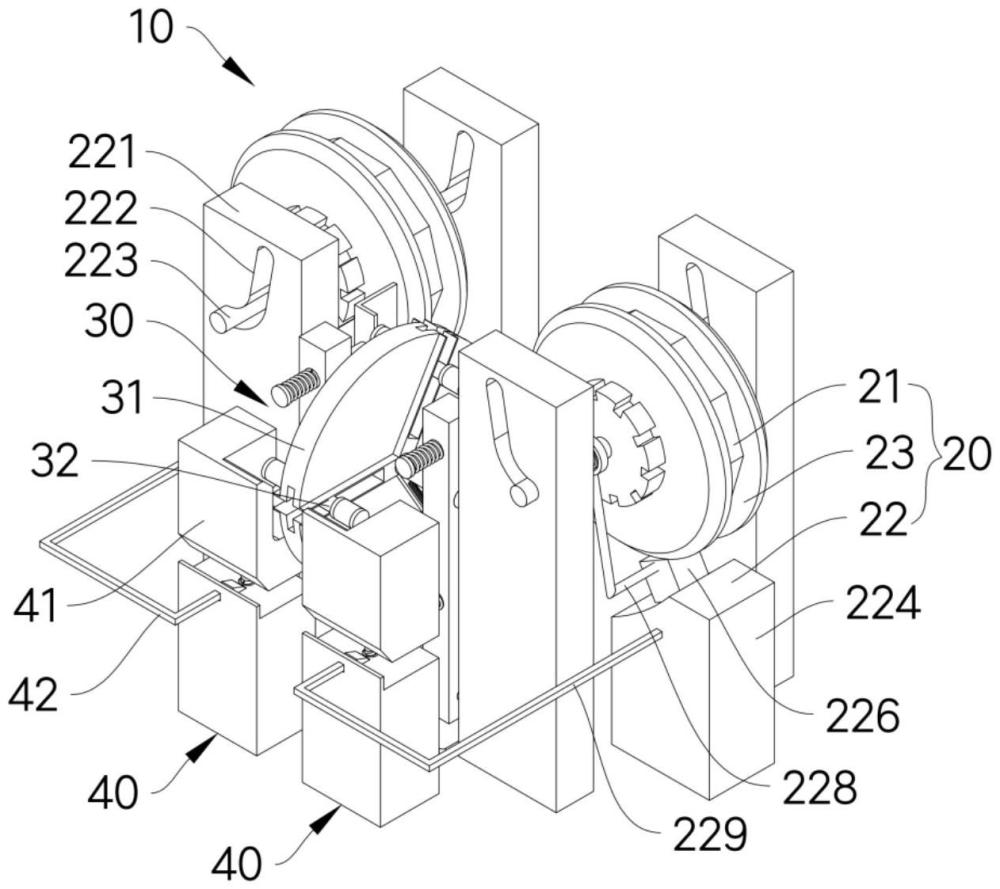

2、為了達到上述目的，本發明設計的集成式安全鉗動作系統，應用于電梯轎廂，包括：

3、滾輪式導靴，具有至少三個滾輪，其中兩個滾輪相對設置，并配置為安全鉗的制動機構；至少一個其他滾輪配置為轎廂速度的檢測機構；

4、傳動機構，連接所述檢測機構的滾輪和所述制動機構的滾輪；

5、其中，當所述檢測機構的滾輪檢測到轎廂超速時，通過所述傳動機構動作所述制動機構的兩個滾輪與電梯導軌接觸形成制動配合。

6、優選地，所述制動機構的兩個滾輪均包括：制動輪；及

7、聯動機構，所述聯動機構與所述制動輪連接并使其保持于第一位置，且所述聯動機構配置為響應于所述傳動機構的動作驅動所述制動輪從第一位置運動至第二位置；其中，所述制動輪位于第一位置時用于對所述電梯導軌起導向作用，位于第二位置時用于與所述電梯導軌形成制動配合。

8、優選地，所述制動輪的軸向兩側設有膠輪，所述膠輪的直徑大于所述制動輪的直徑并與其表面相貼合，用于對所述電梯導軌起導向作用；所述制動輪具有多邊形的徑向截面，用于在所述膠輪被壓縮時與所述電梯導軌接觸提供制動力。

9、優選地，所述聯動機構包括：

10、第一基座，其上開設有用于限制所述制動輪運動路徑的導向槽，所述制動輪通過第一軸可轉動地安裝于所述導向槽；

11、第二基座，其上開設有凹槽；及

12、安裝塊，其通過設置于所述凹槽底面的壓縮彈簧與所述第二基座連接，且其顯露于所述凹槽之外的部分通過安裝桿連接于所述第一軸；

13、其中，所述第二基座上設有伸入所述凹槽用于鎖定所述安裝塊使其保持在凹槽內的預定位置的定位銷；當所述定位銷連接所述安裝塊時，所述安裝塊通過安裝桿帶動所述第一軸壓靠于所述導向槽的最低位置；所述傳動機構動作時帶動所述定位銷脫離所述安裝塊以解除對其的鎖定。

14、優選地，所述檢測機構的滾輪包括輪體、設置在所述輪體上的第一彈簧和與所述第一彈簧連接的滑塊；所述滑塊在離心力作用下拉伸所述第一彈簧向外移動以觸發所述傳動機構。

15、優選地，還包括壓緊裝置，所述壓緊裝置向所述輪體施力以使輪體壓靠于電梯導軌。

16、優選地，所述壓緊裝置包括第一支架和與第一支架相對設置的第二支架，所述第一支架上設置有多個穿過所述第二支架的導向桿，所述導向桿穿過第二支架的一端設置有向第二支架施力以使第二支架靠近第一支架的第二彈簧；所述輪體通過第二軸可轉動地安裝于所述第二支架。

17、優選地，所述傳動機構包括觸發塊和連桿，所述觸發塊響應于所述滑塊的動作下壓帶動所述連桿動作驅動所述制動機構的兩個滾輪與電梯導軌接觸形成制動配合。

18、優選地，所述第二基座上設置有電磁復位裝置，用于使動作后的安裝塊復位。

19、優選地，還包括電氣開關，所述電氣開關用于在所述檢測機構的滾輪檢測到轎廂超速時觸發曳引機抱閘，且所述電氣開關先于所述傳動機構動作。

20、本發明所設計的集成式安全鉗動作系統，通過將傳統的限速器、安全鉗、滾輪導靴等分散部件高度集成于一體化模塊中，顯著簡化了系統結構，不僅大幅降低了制造成本和后期維護難度，更避免了傳統結構因部件繁多、連接復雜帶來的潛在失效風險，且該系統將滾輪導靴的滾輪直接用作速度檢測和制動機構的關鍵部件，從而徹底摒棄了傳統系統中易抖動、易磨損、維護成本高昂的鋼絲繩聯動結構，這種集成化的設計不僅減少了零部件數量，還簡化了傳動路徑，顯著提升了系統的響應速度，以并確保更可靠、更準確的安全鉗動作，為電梯的安全運行提供了更為堅實的保障。

技術特征：

1.一種集成式安全鉗動作系統，應用于電梯轎廂，其特征在于，包括：

2.根據權利要求1所述的集成式安全鉗動作系統，其特征在于，所述制動機構的兩個滾輪均包括：制動輪；及

3.根據權利要求2所述的集成式安全鉗動作系統，其特征在于，所述制動輪的軸向兩側設有膠輪，所述膠輪的直徑大于所述制動輪的直徑并與其表面相貼合，用于對所述電梯導軌起導向作用；所述制動輪具有多邊形的徑向截面，用于在所述膠輪被壓縮時與所述電梯導軌接觸提供制動力。

4.根據權利要求3所述的集成式安全鉗動作系統，其特征在于，所述聯動機構包括：

5.根據權利要求1-4任一項所述的集成式安全鉗動作系統，其特征在于，所述檢測機構的滾輪包括輪體、設置在所述輪體上的第一彈簧和與所述第一彈簧連接的滑塊；所述滑塊在離心力作用下拉伸所述第一彈簧向外移動以觸發所述傳動機構。

6.根據權利要求5所述的集成式安全鉗動作系統，其特征在于，還包括壓緊裝置，所述壓緊裝置向所述輪體施力以使輪體壓靠于電梯導軌。

7.根據權利要求6所述的集成式安全鉗動作系統，其特征在于，所述壓緊裝置包括第一支架和與第一支架相對設置的第二支架，所述第一支架上設置有多個穿過所述第二支架的導向桿，所述導向桿穿過第二支架的一端設置有向第二支架施力以使第二支架靠近第一支架的第二彈簧；所述輪體通過第二軸可轉動地安裝于所述第二支架。

8.根據權利要求5所述的集成式安全鉗動作系統，其特征在于，所述傳動機構包括觸發塊和連桿，所述觸發塊響應于所述滑塊的動作下壓帶動所述連桿動作驅動所述制動機構的兩個滾輪與電梯導軌接觸形成制動配合。

9.根據權利要求4所述的集成式安全鉗動作系統，其特征在于，所述第二基座上設置有電磁復位裝置，用于使動作后的安裝塊復位。

10.根據權利要求1所述的集成式安全鉗動作系統，其特征在于，還包括電氣開關，所述電氣開關用于在所述檢測機構的滾輪檢測到轎廂超速時觸發曳引機抱閘，且所述電氣開關先于所述傳動機構動作。

技術總結
本發明涉及一種集成式安全鉗動作系統，應用于電梯轎廂，包括：滾輪式導靴，具有至少三個滾輪，其中兩個滾輪相對設置，并配置為安全鉗的制動機構；至少一個其他滾輪配置為轎廂速度的檢測機構；傳動機構，連接檢測機構的滾輪和制動機構的滾輪；其中，當檢測機構的滾輪檢測到轎廂超速時，通過傳動機構動作制動機構的兩個滾輪與電梯導軌接觸形成制動配合。本發明所設計的集成式安全鉗動作系統，通過將傳統的限速器、安全鉗、滾輪導靴等分散部件高度集成于一體化模塊中，不僅減少了零部件數量，還簡化了傳動路徑，顯著提升了系統的響應速度，以并確保更可靠、更準確的安全鉗動作，為電梯的安全運行提供了更為堅實的保障。

技術研發人員：薛偉,董子健,何錦山,王一帆,劉仟
受保護的技術使用者：杭州西奧電梯有限公司
技術研發日：
技術公布日：2025/4/28
