本申請涉及攝像對焦，特別涉及一種攝像模組及電子設備。

背景技術：

1、隨著科技的發展，電子設備的攝像模組逐漸受到人們的重視。

2、攝像模組一般包括鏡頭和傳感器，傳感器通過感知經過鏡頭的光線，形成圖像。通過調節傳感器與鏡頭之間的距離，攝像模組可以調節成像質量。

3、相關技術中，在使用一段時間后，攝像模組容易受損，且其成像質量有所下降。

技術實現思路

1、鑒于此，本申請提供一種攝像模組及電子設備，以提高其耐用性。

2、具體而言，包括以下的技術方案：

3、本申請的第一方面提供一種攝像模組，所述攝像模組包括殼體、鏡頭、感光部和對焦機構。其中，所述殼體與所述鏡頭固定相連。所述感光部與所述鏡頭層疊設置。所述對焦機構與所述感光部相連，以能夠驅動所述感光部靠近和遠離所述鏡頭。

4、可選地，所述對焦機構包括驅動組件和復位組件，所述驅動組件與所述感光部相連，以帶動所述感光部靠近所述鏡頭，所述復位組件用于在所述感光部靠近所述鏡頭時向所述感光部提供復位力。

5、可選地，所述復位組件包括連接部和密封腔，所述密封腔位于感光部遠離所述鏡頭的一側，所述連接部的至少一部分位于所述密封腔內，所述連接部與所述感光部相連，且能夠隨所述感光部靠近所述鏡頭。

6、可選地，所述復位組件包括支撐部，所述支撐部套設于所述連接部的外側，并與所述密封腔的側壁相連。

7、可選地，所述支撐部包括外殼和滾動體，所述外殼套設于所述連接部的外側，并與所述密封腔的側壁相連，所述滾動體位于所述連接部和所述外殼之間，且能夠相對于所述連接部和所述外殼滾動。

8、可選地，所述復位組件還包括密封部，所述密封腔具有第一開口，所述連接部的一部分從所述第一開口伸入所述密封腔，所述密封部密封所述第一開口。

9、可選地，所述密封腔內的氣壓小于標準大氣壓。

10、可選地，所述驅動組件包括磁體和線圈，所述磁體和所述線圈沿所述感光部的移動方向相對設置，所述磁體和所述線圈中的之一與所述感光部相連。

11、可選地，所述線圈與所述感光部電連接。

12、可選地，所述驅動組件的數量為至少兩個，所述至少兩個的驅動組件中的兩個分別位于所述復位部相對的兩側。

13、可選地，所述殼體具有容納腔，所述容納腔具有第二開口，所述感光部位于所述容納腔內，所述鏡頭密封所述第二開口。

14、可選地，所述攝像模組包括供電件，所述容納腔具有第三開口，所述供電件密封所述第三開口，所述供電件與所述感光部電連接。

15、可選地，所述攝像模組還包括濾光片，所述濾光片位于所述鏡頭和所述感光部之間。

16、本申請的第二方面提供一種電子設備，所述電子設備包括如上述技術方案所述的攝像模組。

17、本申請實施例提供的技術方案的有益效果至少包括：對焦機構通過驅動感光部靠近和遠離鏡頭，可以調整感光部與焦點之間的相對位置，如此可以提高本申請的攝像模組的成像質量。鏡頭與殼體固定相連，可以避免鏡頭受到外界的碰撞而與殼體之間發生沖擊，如此可以減少攝像模組在使用過程中受損的情況，同時，被限制移動的鏡頭也有利于殼體內部與外界相對隔絕，可以減少本申請的攝像模組被灰塵等雜質污染的情況，如此以維持其在使用一段時間后的成像質量而提高耐用性。

技術特征：

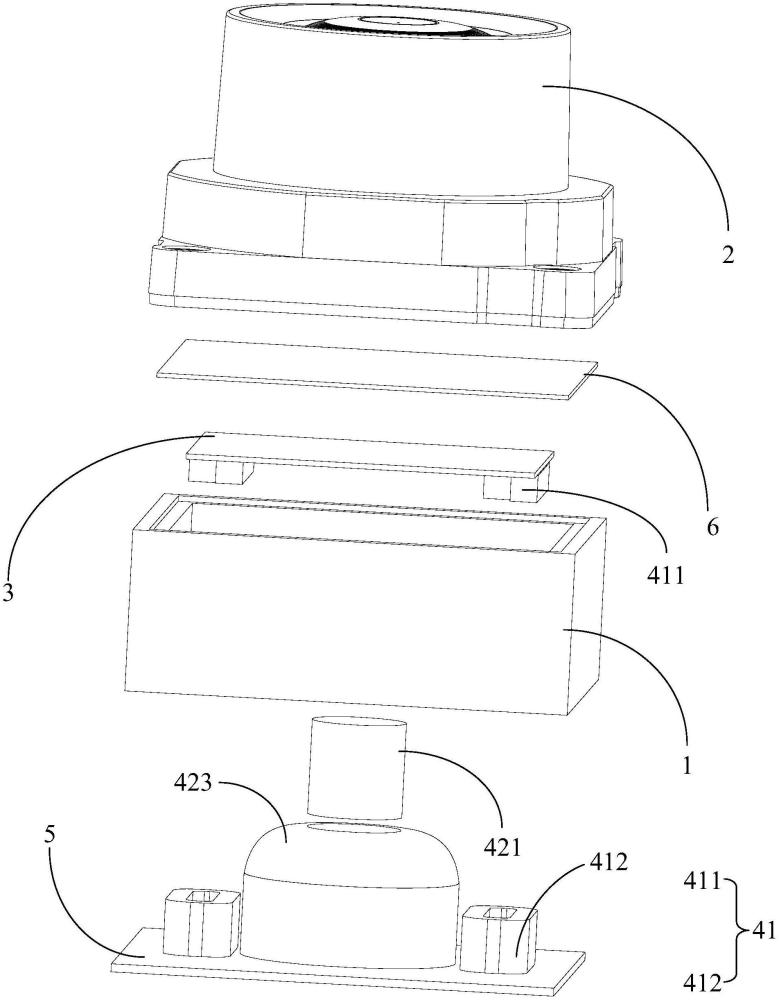

1.一種攝像模組，其特征在于，所述攝像模組包括殼體(1)、鏡頭(2)、感光部(3)和對焦機構(4)，其中，

2.根據權利要求1所述的攝像模組，其特征在于，所述對焦機構(4)包括驅動組件(41)和復位組件(42)，所述驅動組件(41)與所述感光部(3)相連，以帶動所述感光部(3)靠近所述鏡頭(2)，所述復位組件(42)用于在所述感光部(3)靠近所述鏡頭(2)時向所述感光部(3)提供復位力。

3.根據權利要求2所述的攝像模組，其特征在于，所述復位組件(42)包括連接部(421)和密封腔(420)，所述密封腔(420)位于所述感光部(3)遠離所述鏡頭(2)的一側，所述連接部(421)的至少一部分位于所述密封腔(420)內，所述連接部(421)與所述感光部(3)相連，且能夠隨所述感光部(3)靠近所述鏡頭(2)。

4.根據權利要求3所述的攝像模組，其特征在于，所述復位組件(42)包括支撐部(422)，所述支撐部(422)套設于所述連接部(421)的外側，并與所述密封腔(420)的側壁相連。

5.根據權利要求4所述的攝像模組，其特征在于，所述支撐部(422)包括外殼(4221)和滾動體(4222)，所述外殼(4221)套設于所述連接部(421)的外側，并與所述密封腔(420)的側壁相連，所述滾動體(4222)位于所述連接部(421)和所述外殼(4221)之間，且能夠相對于所述連接部(421)和所述外殼(4221)滾動。

6.根據權利要求3所述的攝像模組，其特征在于，所述復位組件(42)還包括密封部(423)，所述密封腔(420)具有第一開口(4201)，所述連接部(421)的一部分從所述第一開口(4201)伸入所述密封腔(420)，所述密封部(423)密封所述第一開口(4201)。

7.根據權利要求3所述的攝像模組，其特征在于，所述密封腔(420)內的氣壓小于標準大氣壓。

8.根據權利要求2所述的攝像模組，其特征在于，所述驅動組件(41)包括磁體(411)和線圈(412)，所述磁體(411)和所述線圈(412)沿所述感光部(3)的移動方向相對設置，所述磁體(411)和所述線圈(412)中的之一與所述感光部(3)相連。

9.根據權利要求8所述的攝像模組，其特征在于，所述線圈(412)與所述感光部(3)電連接。

10.根據權利要求2所述的攝像模組，其特征在于，所述驅動組件(41)的數量為至少兩個，所述至少兩個的驅動組件(41)中的兩個分別位于所述復位組件(42)相對的兩側。

11.根據權利要求1所述的攝像模組，其特征在于，所述殼體(1)具有容納腔(100)，所述容納腔(100)具有第二開口(101)，所述感光部(3)位于所述容納腔(100)內，所述鏡頭(2)密封所述第二開口(101)。

12.根據權利要求11所述的攝像模組，其特征在于，所述攝像模組包括供電件(5)，所述容納腔(100)具有第三開口(102)，所述供電件(5)密封所述第三開口(102)，所述供電件(5)與所述感光部(3)電連接。

13.根據權利要求1所述的攝像模組，其特征在于，所述攝像模組還包括濾光片(6)，所述濾光片(6)位于所述鏡頭(2)和所述感光部(3)之間。

14.一種電子設備，其特征在于，所述電子設備包括如權利要求1至13任一項所述的攝像模組。

技術總結
本申請涉及攝像對焦技術領域，特別涉及一種攝像模組及電子設備，攝像模組包括殼體、鏡頭、感光部和對焦機構。其中，殼體與鏡頭固定相連。感光部與鏡頭層疊設置。對焦機構與感光部相連，以能夠驅動感光部靠近和遠離鏡頭。本申請的有益效果在于：殼體通過限制鏡頭相對于殼體的移動，可以避免鏡頭受到外界的碰撞而與殼體之間發生沖擊，如此可以減少攝像模組在使用過程中受損的情況，同時，被限制移動的鏡頭也有利于殼體內部與外界相對隔絕，可以減少本申請的攝像模組被灰塵等雜質污染的情況，如此以維持其在使用一段時間后的成像質量而提高耐用性。

技術研發人員：荊鳴
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：20240621
技術公布日：2025/4/28
