本申請屬于攝像，具體涉及一種攝像機。

背景技術：

1、攝像機常用于監控周圍環境，為便于攝像機可以在兼顧大場景監控的同時，抓拍到細節圖，即監測到畫面中的移動目標，例如運動的人、車或物，并對移動目標進行跟蹤，放大后進行抓拍，該攝像機通常為組合式的攝像機，即采用兩個攝像組件進行拍攝，且該兩個攝像組件在豎直方向上依次設置。

2、在實際使用過程中，且在通常情況下，針對位于下方的攝像組件，通過軟件可以控制與該攝像組件相連的水平電機和垂直電機運動，以使該攝像組件可以發生水平轉動和垂直轉動，針對位于上方的攝像組件，通過軟件可以控制與該攝像組件相連的垂直電機運動，以使該攝像組件可以發生垂直轉動，但該攝像組件只能垂直轉動，這極大限制了整個攝像機的監控范圍。

3、綜上，相關技術涉及的攝像機存在監控范圍較小的問題。

技術實現思路

1、本申請公開一種攝像機，以解決相關技術涉及的攝像機存在監控范圍較小的問題。

2、為了解決上述技術問題，本申請采用下述技術方案：

3、一種攝像機，包括第一攝像組件、第二攝像組件、驅動裝置和離合裝置，

4、所述第一攝像組件與所述第二攝像組件轉動連接，且兩者在豎直方向上依次排布，所述驅動裝置與所述離合裝置傳動連接，

5、在所述離合裝置處于第一離合狀態的情況下，所述離合裝置與所述第一攝像組件傳動連接，所述驅動裝置通過所述離合裝置驅動所述第一攝像組件水平轉動；在所述離合裝置處于第二離合狀態的情況下，所述離合裝置與所述第二攝像組件傳動連接，所述驅動裝置通過所述離合裝置驅動所述第二攝像組件水平轉動。

6、本申請采用的技術方案能夠達到以下有益效果：

7、本申請中，由于離合裝置可以處于不同的離合狀態，這使得驅動裝置通過離合裝置可以驅動不同的攝像組件水平轉動，即離合裝置在不同的離合狀態下，驅動裝置通過離合裝置可以驅動第一攝像組件或第二攝像組件水平轉動，這使得整個攝像機的監控范圍較大。因此，本申請公開的攝像機能夠解決相關技術涉及的攝像機存在監控范圍較小的問題。同時，由于通過驅動裝置和離合裝置可以驅動第一攝像組件水平轉動，這使得本申請不需要手動調節第一攝像組件水平轉動，即本申請的人力成本較低。此外，由于本申請采用同一個驅動裝置和離合裝置可以實現不同的攝像組件水平轉動的效果，這在一定程度上可以簡化攝像機的結構，并且可以降低生產成本。

技術特征：

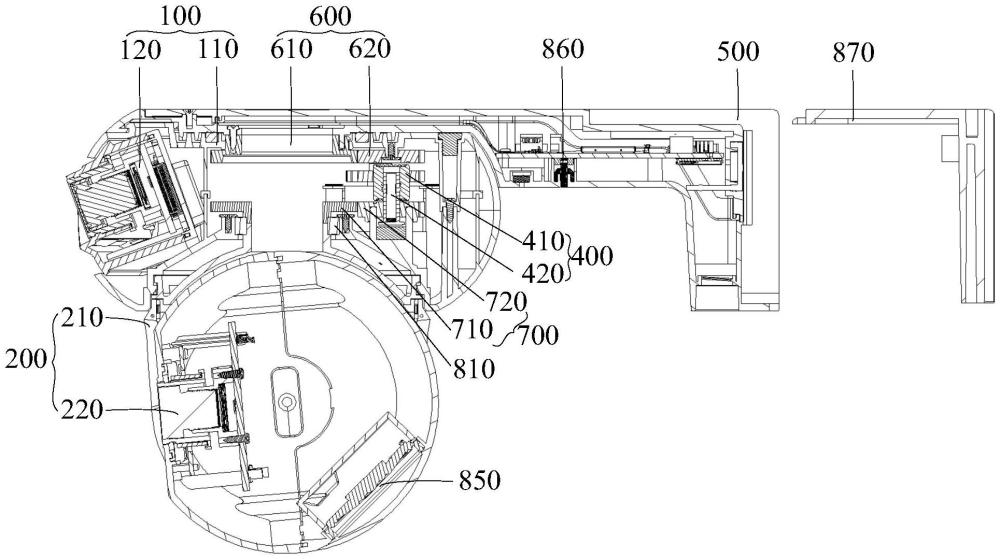

1.一種攝像機，其特征在于，包括第一攝像組件(100)、第二攝像組件(200)、驅動裝置(300)和離合裝置(400)，

2.根據權利要求1所述的攝像機，其特征在于，在所述離合裝置(400)處于第三離合狀態的情況下，所述離合裝置(400)同時與所述第一攝像組件(100)和所述第二攝像組件(200)傳動連接，所述驅動裝置(300)通過所述離合裝置(400)驅動所述第一攝像組件(100)和所述第二攝像組件(200)同步水平轉動。

3.根據權利要求2所述的攝像機，其特征在于，所述攝像機還包括主體支架(500)、第一齒輪機構(600)和第二齒輪機構(700)，

4.根據權利要求3所述的攝像機，其特征在于，所述第一齒輪機構(600)包括第一連接齒輪(610)和第一傳動齒輪(620)，所述第一連接齒輪(610)的一端穿過所述第一支架(110)，并與所述主體支架(500)固定相連，且所述第一連接齒輪(610)與所述第一支架(110)轉動配合，所述第一傳動齒輪(620)可轉動地設于所述第一支架(110)內，并與所述第一連接齒輪(610)的另一端相嚙合；

5.根據權利要求4所述的攝像機，其特征在于，所述驅動裝置(300)設于所述第一支架(110)內，所述離合裝置(400)包括離合齒輪(410)和驅動組件(420)，所述離合齒輪(410)可轉動地設置于所述第一支架(110)內，所述離合齒輪(410)可沿自身的轉動軸線相對于所述第一支架(110)移動，所述離合齒輪(410)位于所述第一傳動齒輪(620)和所述第二傳動齒輪(720)之間，所述驅動裝置(300)與所述離合齒輪(410)傳動連接，所述驅動組件(420)設于所述第一支架(110)內，所述驅動組件(420)可與所述離合齒輪(410)相連，以驅動所述離合齒輪(410)移動至與所述第一傳動齒輪(620)或所述第二傳動齒輪(720)連接。

6.根據權利要求5所述的攝像機，其特征在于，所述驅動組件(420)包括相連的第一驅動源(421)和驅動桿(422)，所述第一驅動源(421)設于所述第一支架(110)，所述第一驅動源(421)可驅動所述驅動桿(422)沿所述離合齒輪(410)的轉動軸線滑動，所述離合齒輪(410)套設于所述驅動桿(422)的第一端(4221)外，且與所述驅動桿(422)在所述驅動桿(422)的滑動方向上限位配合，所述驅動桿(422)的第二端(4222)穿過所述第一傳動齒輪(620)或所述第二傳動齒輪(720)，且所述驅動桿(422)的第二端(4222)凸出設有限位凸緣(4223)；

7.根據權利要求6所述的攝像機，其特征在于，所述離合齒輪(410)和所述驅動桿(422)中的一者上間隔開設有第一凹槽(411)和第二凹槽(412)，所述離合齒輪(410)和所述驅動桿(422)中的另一者上凸出設有彈性限位凸起(4224)，所述限位凸緣(4223)可與所述第一傳動齒輪(620)的端面或所述第二傳動齒輪(720)的端面相抵接，以使所述彈性限位凸起(4224)脫離所述第一凹槽(411)和所述第二凹槽(412)中的一者，并與所述第一凹槽(411)和所述第二凹槽(412)中的另一者在所述驅動桿(422)的滑動方向上限位配合。

8.根據權利要求6所述的攝像機，其特征在于，所述第一驅動源(421)包括第一磁性件(4211)和第二磁性件(4212)，所述第一磁性件(4211)與所述驅動桿(422)相連，所述第二磁性件(4212)設于所述第一支架(110)，所述第一磁性件(4211)和所述第二磁性件(4212)中的至少一者為電磁件，在所述電磁件通電的情況下，所述第一磁性件(4211)可與所述第二磁性件(4212)磁性相吸或磁吸相斥，以使所述驅動桿(422)驅動所述離合齒輪(410)沿所述攝像機的高度方向滑動。

9.根據權利要求8所述的攝像機，其特征在于，所述驅動桿(422)具有內腔(4225)，所述第一磁性件(4211)設于所述內腔(4225)中；和/或，

10.根據權利要求5所述的攝像機，其特征在于，所述離合齒輪(410)的第一端面(413)和所述第一傳動齒輪(620)中的一者上凸出設有第一限位凸起(414)，所述離合齒輪(410)的第一端面(413)和所述第一傳動齒輪(620)中的另一者上開設有第一限位槽(621)，所述第一限位凸起(414)與所述第一限位槽(621)可在所述第一傳動齒輪(620)的轉動方向上限位配合；

11.根據權利要求3所述的攝像機，其特征在于，所述攝像機還包括第一軸承，所述第一軸承設于所述第一齒輪機構(600)和所述第一支架(110)之間，且所述第一軸承的內圈與所述第一齒輪機構(600)相連，所述第一軸承的外圈與所述第一支架(110)相連；和/或，

12.根據權利要求3所述的攝像機，其特征在于，所述第一攝像組件(100)還包括與所述第一支架(110)轉動連接的第一鏡頭組件(120)，所述第一鏡頭組件(120)的至少部分設于所述第一支架(110)內，所述第二攝像組件(200)還包括與所述第二支架(210)轉動連接的第二鏡頭組件(220)，所述第二鏡頭組件(220)的至少部分設于所述第二支架(210)內；

技術總結
本申請公開一種攝像機，屬于攝像技術領域。所公開的攝像機包括第一攝像組件、第二攝像組件、驅動裝置和離合裝置，所述第一攝像組件與所述第二攝像組件轉動連接，且兩者在豎直方向上依次排布，所述驅動裝置與所述離合裝置傳動連接，在所述離合裝置處于第一離合狀態的情況下，所述離合裝置與所述第一攝像組件傳動連接，所述驅動裝置通過所述離合裝置驅動所述第一攝像組件水平轉動；在所述離合裝置處于第二離合狀態的情況下，所述離合裝置與所述第二攝像組件傳動連接，所述驅動裝置通過所述離合裝置驅動所述第二攝像組件水平轉動。上述方案能夠解決相關技術涉及的攝像機存在監控范圍較小的問題。

技術研發人員：盧晨,陳昆侖,王克芹,李崢,方步云,謝佳誠
受保護的技術使用者：杭州螢石軟件有限公司
技術研發日：20240627
技術公布日：2025/4/28
