本技術涉及揚聲器，尤其涉及一種投影儀用揚聲器。

背景技術：

1、揚聲器俗稱“喇叭”。是一種十分常用的電聲換能器件，在發聲的電子電氣設備中都能見到它。揚聲器是一種把電信號轉變為聲信號的換能器件，揚聲器的性能優劣對音質的影響很大。揚聲器在音響設備中是一個最薄弱的器件，而對于音響效果而言，它又是一個最重要的部件。

2、現有的投影儀用揚聲器大多被固定安裝在墻面等物體上，當揚聲器長期使用需要維修或者更換時，不便于拆裝，只能將其整體拆掉重新安裝，既費時又費力，因此亟需一種投影儀用揚聲器來解決上述問題。

技術實現思路

1、本實用新型的目的就在于為了解決現有的投影儀用揚聲器由于采用固定安裝的方式，從而導致揚聲器不便于拆裝，維修和更換費時又費力等問題而提供的一種投影儀用揚聲器。

2、本實用新型通過以下技術方案來實現上述目的:包括安裝板，安裝板通過螺釘固定在墻面上，安裝板一側設有調節機構，調節機構一側固定設有連接柱，連接柱外部套有限位套，限位套外部固定設有限位結構，限位套一側固定連接有揚聲器主體。

3、進一步的，調節機構包括固定板，固定板之間設有轉軸，轉軸一端直接連接有驅動電機，轉軸上套有連接桿，連接柱固定設于連接桿外壁一側，連接桿上方開設有滑槽，滑槽內滑動連接有卡扣，卡扣與滑槽內壁之間連接有壓縮彈簧。

4、進一步的，限位結構包括鉸接座，鉸接座固定設于限位套外部，鉸接座上鉸接設有限位卡套，限位卡套與卡扣相互配合。

5、進一步的，連接柱外部開設有外螺紋，限位套內部開設有內螺紋，外螺紋與內螺紋相互咬合，限位套與連接柱通過外螺紋與內螺紋旋轉咬合進行固定。

6、進一步的，揚聲器主體與投影儀相連，揚聲器主體的外殼由為質量較輕的金屬材質制成。

7、有益效果：1、通過設置調節機構，驅動電機驅動轉軸轉動從而帶動連接桿轉動，連接桿轉動帶動揚聲器主體轉動，實現對揚聲器主體角度的調節。

8、2、通過設置限位結構與卡扣相互配合，當限位套與連接柱通過外螺紋與內螺紋旋轉咬合固定后可以對二者連接處進行固定，防止二者脫落，增強穩固性，當拆卸時只需要將限位卡套從卡扣上取下，反向旋轉限位套即可將揚聲器主體拆卸下來，方便快捷。

技術特征：

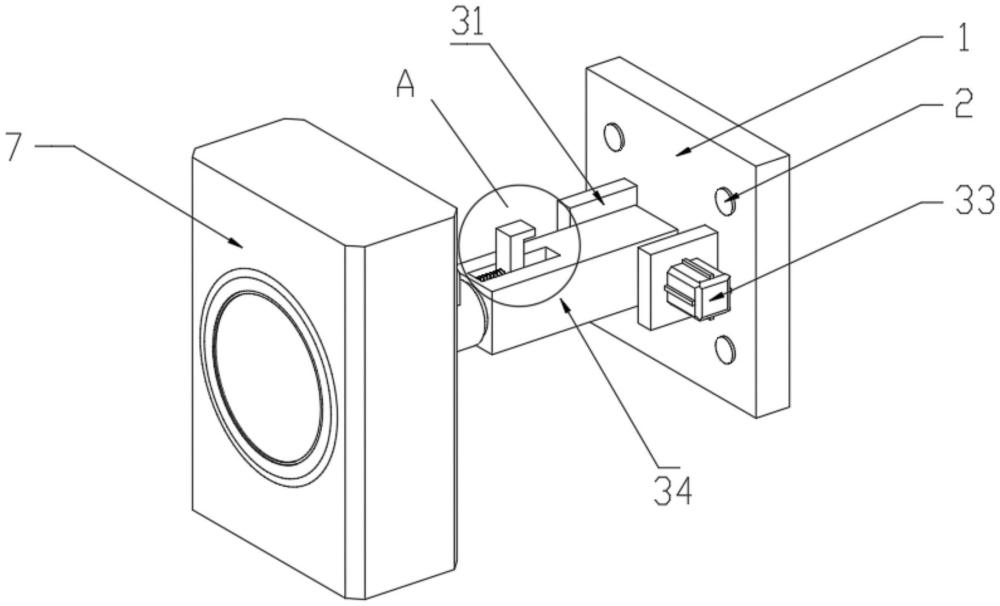

1.一種投影儀用揚聲器，其特征在于：包括安裝板(1)，所述安裝板(1)通過螺釘(2)固定在墻面上，所述安裝板(1)一側設有調節機構(3)，所述調節機構(3)一側固定設有連接柱(4)，所述連接柱(4)外部套有限位套(5)，所述限位套(5)外部固定設有限位結構(6)，所述限位套(5)一側固定連接有揚聲器主體(7)。

2.根據權利要求1所述的一種投影儀用揚聲器，其特征在于：所述調節機構(3)包括固定板(31)，所述固定板(31)之間設有轉軸(32)，所述轉軸(32)一端直接連接有驅動電機(33)，所述轉軸(32)上套有連接桿(34)，所述連接柱(4)固定設于所述連接桿(34)外壁一側，所述連接桿(34)上方開設有滑槽(35)，所述滑槽(35)內滑動連接有卡扣(36)，所述卡扣(36)與所述滑槽(35)內壁之間連接有壓縮彈簧(37)。

3.根據權利要求2所述的一種投影儀用揚聲器，其特征在于：所述限位結構(6)包括鉸接座(61)，所述鉸接座(61)固定設于所述限位套(5)外部，所述鉸接座(61)上鉸接設有限位卡套(62)，所述限位卡套(62)與所述卡扣(36)相互配合。

4.根據權利要求1所述的一種投影儀用揚聲器，其特征在于：所述連接柱(4)外部開設有外螺紋(8)，所述限位套(5)內部開設有內螺紋(9)，所述外螺紋(8)與所述內螺紋(9)相互咬合，所述限位套(5)與所述連接柱(4)通過所述外螺紋(8)與所述內螺紋(9)旋轉咬合進行固定。

5.根據權利要求1所述的一種投影儀用揚聲器，其特征在于：所述揚聲器主體(7)與投影儀相連，所述揚聲器主體(7)的外殼由為質量較輕的金屬材質制成。

技術總結
本技術公開了一種投影儀用揚聲器，包括安裝板，安裝板通過螺釘固定在墻面上，安裝板一側設有調節機構，調節機構一側固定設有連接柱，連接柱外部套有限位套，限位套外部固定設有限位結構，限位套一側固定連接有揚聲器主體；通過本技術可以提高揚聲器主體拆裝時的便利性，省時又省力。

技術研發人員：汪媚
受保護的技術使用者：嶼聲技術有限公司
技術研發日：20240704
技術公布日：2025/4/28
