本技術涉及新型腔體雙本振雙極化四輸出降頻器。

背景技術：

1、在衛星業務中，需要各種頻段的信號進行傳輸數據，衛星業務的頻段分配是在國際電信聯盟itu的管理下進行的。itu將全球劃分為3個區域，在這些區域內，頻帶被分配給各種衛星業務，但同一種給定的業務在不同的區域可能使用不同的頻段。目前衛星業務最常用的頻段是c(4-8ghz)和ku(12-18ghz)頻段，ka(27-40ghz)頻段是后起之秀。c頻段用于衛星固定業務，通常6/4ghz表示為上下行頻率；ku頻段用于衛星固定業務及直播衛星業務，最常使用12-14ghz(14/12ghz)。

2、ku頻段頻率高、增益也高，天線尺寸較小，便于安裝，從而可有效地降低接收成本，方便個體接收。相對來說受地面干擾影響小，因此特別適合做動中通、靜中通等移動應急通信業務、衛星新聞采集sng及dth業務。

3、而在利用ku頻段進行信號傳輸接受等時，需要利用降頻器進行降頻操作，但是目前的降頻器在進行降頻時需要依靠反射棒做為信號反射區分隔水平和垂直信號，反射棒的設置不僅增加了降頻器生產組裝的難度，產品一致性較差，不夠穩定，而且反射棒會影響降頻器對于信號的接收，且反射棒的設置雖然使降頻器對高信號進行隔離，但成本較大，從而增加了降頻器的生產成本。

技術實現思路

1、本實用新型要解決的技術問題是為了克服現有技術中的產品一致性較差且組裝難度大、生產成本高的缺陷，提供新型腔體雙本振雙極化四輸出降頻器。

2、本實用新型是通過下述技術方案來解決上述技術問題：

3、本實用新型提供新型腔體雙本振雙極化四輸出降頻器，包括降頻器機殼、降頻器隔間和降頻器拉蓋，所述降頻器機殼和降頻器拉蓋安裝至降頻器隔間外側；

4、所述降頻器隔間上設置有四個呈矩形結構的輸出端，所述降頻器機殼和降頻器拉蓋上對應設置有用于安裝輸出端的開孔；

5、所述降頻器機殼和降頻器拉蓋形成相互連通的圓形腔體和方形腔體。

6、在本技術方案中，ku頻段的信號進入降頻器內，在降頻器內信號由圓形腔體進入方形腔體，并通過方形腔體反射進入產品天線，即通過腔體反射信號以對高信號進行隔離，取消了傳動反射棒，不僅降低了降頻器組裝的難度，使降頻器產品的一致性更好、更穩定，且提高了降頻器接收信號的強度，同時以較低的成本解決了高信號隔離的問題；

7、同時設置了四個輸出端，可以同時方便多臺接收設備同時使用。

8、較佳地，所述降頻器隔間設置于方形腔體內。

9、在本技術方案中，降頻器隔間用于提高信號接收強度。

10、較佳地，所述降頻器機殼包括導波管和方形外殼，所述導波管一側和方形外殼一端連接。

11、在本技術方案中，利用降頻器機殼和降頻器拉蓋可以形成圓形和方形腔體。

12、較佳地，所述降頻器機殼還包括喇叭端口，所述喇叭端口與導波管遠離方形外殼的一端連接。

13、在本技術方案中，利用喇叭端口用于接收ku頻段的信號。

14、較佳地，所述喇叭端口內壁連接有多個呈環形陣列分布的固定板。

15、較佳地，所述固定板呈直角三角形結構，該直角三角形的兩個直角與喇叭端口內壁連接。

16、在本技術方案中，固定板可增加喇叭端口的結構強度。

17、較佳地，所述導波管和喇叭端口的截面均為圓形結構，且所述導波管的直徑小于喇叭端口的直徑。

18、較佳地，所述導波管外側設置有輔助固定組件，所述輔助固定組件包括螺紋套筒，所述螺紋套筒與導波管表面螺紋連接；

19、所述螺紋套筒側面固接有限位環，所述限位環與固定支架一端內側不可脫離的接觸連接；

20、所述固定支架另一端為u型結構，該u型結構內壁固接有連接軸，所述連接軸表面與轉動條柱可滑動的貫穿連接；

21、所述轉動條柱一端與第一固定軸表面轉動連接，所述第一固定軸一側與導波管表面連接；

22、所述轉動條柱另一端轉動連接有第二固定軸，所述第二固定軸一端與安裝板一側連接。

23、在本技術方案中，利用輔助固定組件可以增加喇叭端口與其他設備連接的穩定性，防止松動。

24、較佳地，所述第一固定軸和第二固定軸均有中心軸和側邊連接板構成，中心軸兩端均固接有側邊板，中心軸表面與轉動條柱端面可轉動的貫穿連接。

25、在本技術方案中，利用第一固定軸和第二固定軸使轉動條柱可以隨連接軸的運動進行轉動。

26、較佳地，所述安裝板開設有多個安裝孔。

27、在本技術方案中，利用安裝孔可以將安裝板安裝于其他固定體上。

28、在符合本領域常識的基礎上，上述各優選條件，可任意組合，即得本實用新型各較佳實例。

29、本實用新型的積極進步效果在于：

30、本實用新型ku頻段的信號進入降頻器內，在降頻器內信號由圓形腔體進入方形腔體，并通過方形腔體反射進入產品天線，即通過腔體反射信號以對高信號進行隔離，取消了傳動反射棒，不僅降低了降頻器組裝的難度，使降頻器產品的一致性更好、更穩定，且提高了降頻器接收信號的強度，同時以較低的成本解決了高信號隔離的問題，同時設置了四個輸出端，可以同時方便多臺接收設備同時使用。

技術特征：

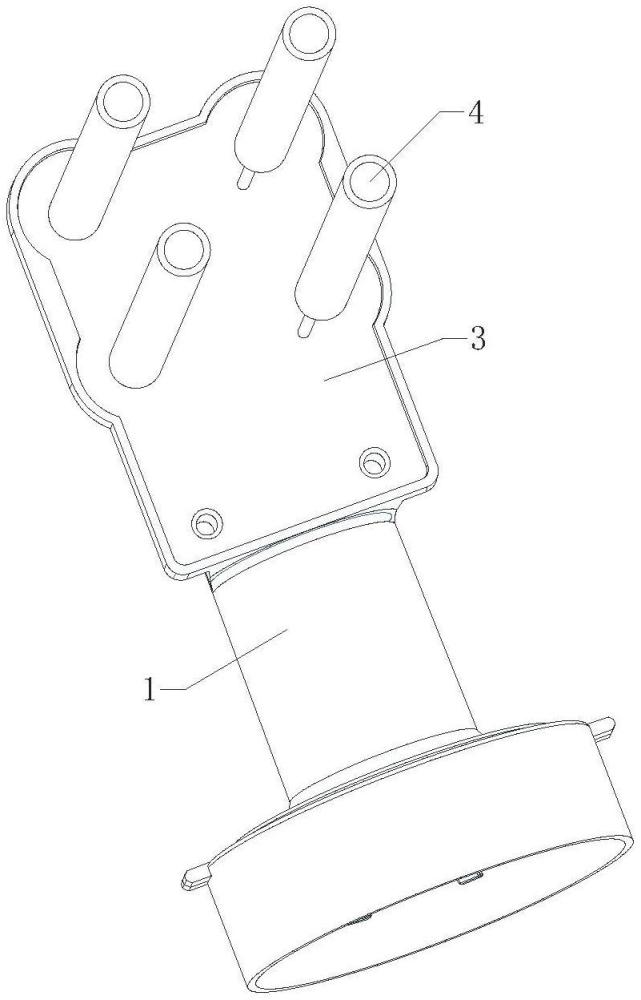

1.新型腔體雙本振雙極化四輸出降頻器，其特征在于：包括降頻器機殼(1)、降頻器隔間(2)和降頻器拉蓋(3)，所述降頻器機殼(1)和降頻器拉蓋(3)安裝至降頻器隔間(2)外側；

2.如權利要求1所述的新型腔體雙本振雙極化四輸出降頻器，其特征在于：所述降頻器隔間(2)設置于方形腔體內。

3.如權利要求1所述的新型腔體雙本振雙極化四輸出降頻器，其特征在于：所述降頻器機殼(1)包括導波管(11)和方形外殼(12)，所述導波管(11)一側和方形外殼(12)一端連接。

4.如權利要求3所述的新型腔體雙本振雙極化四輸出降頻器，其特征在于：所述降頻器機殼(1)還包括喇叭端口(13)，所述喇叭端口(13)與導波管(11)遠離方形外殼(12)的一端連接。

5.如權利要求4所述的新型腔體雙本振雙極化四輸出降頻器，其特征在于：所述喇叭端口(13)內壁連接有多個呈環形陣列分布的固定板(14)。

6.如權利要求5所述的新型腔體雙本振雙極化四輸出降頻器，其特征在于：所述固定板(14)呈直角三角形結構，該直角三角形的兩個直角與喇叭端口(13)內壁連接。

7.如權利要求3所述的新型腔體雙本振雙極化四輸出降頻器，其特征在于：所述導波管(11)和喇叭端口(13)的截面均為圓形結構，且所述導波管(11)的直徑小于喇叭端口(13)的直徑。

8.如權利要求3所述的新型腔體雙本振雙極化四輸出降頻器，其特征在于：所述導波管(11)外側設置有輔助固定組件(5)，所述輔助固定組件(5)包括螺紋套筒(51)，所述螺紋套筒(51)與導波管(11)表面螺紋連接；

9.如權利要求8所述的新型腔體雙本振雙極化四輸出降頻器，其特征在于：所述第一固定軸(56)和第二固定軸(57)均有中心軸和側邊連接板構成，中心軸兩端均固接有側邊板，中心軸表面與轉動條柱(55)端面可轉動的貫穿連接。

10.如權利要求8所述的新型腔體雙本振雙極化四輸出降頻器，其特征在于：所述安裝板(58)開設有多個安裝孔。
