本技術涉及麥克風托架領域，具體為一種麥克風托架。

背景技術：

1、麥克風托架是支撐和調整麥克風位置的重要設備，它能確保聲音捕捉的質量，提升錄音和表演效果，用戶可根據使用場景和需求選擇不同類型的托架，如落地支架、懸臂支架或桌面迷你支架，以實現最佳的聲音錄制。

2、目前市場上的麥克風托架，在麥克風閑置時提供的保護相對有限，由于這種有限的防護，長時間放置的麥克風表面容易積聚灰塵，這不僅會影響麥克風的下次使用效果，還會降低麥克風托架的便捷性，因此，我們迫切需要設計一種新型的麥克風托架，以更有效地防護麥克風，確保其性能和清潔度，從而提升用戶體驗。

技術實現思路

1、基于此，本實用新型的目的是提供一種麥克風托架，以解決麥克風放置時長較長時，表面會堆積一定的灰塵的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種麥克風托架，包括底座、麥克風，所述底座的頂部設置有支撐套筒，所述支撐套筒內部套接有支撐桿，所述支撐桿的外側設置有抱箍，所述抱箍的表面一側設置有支撐板，所述支撐板的另一端設置有旋轉座，所述旋轉座通過轉軸轉動連接有連接座，所述連接座的頂部設置有第一保護殼、第二保護殼，所述第一保護殼的一側通過轉軸與第二保護殼轉動連接。

3、通過采用上述技術方案，當用戶需要使用麥克風托架時，首先會根據實際需求調整支撐桿至合適的高度，并通過緊固座對支撐桿進行固定，確保其在使用過程中保持穩定，接著，用戶會將麥克風放置在放置座上，這樣麥克風就穩穩地固定在了托架上，隨后，用戶可以通過旋轉座的轉動功能，調整第一保護殼和第二保護殼的角度，使其適應當前的使用場景，這兩個保護殼通過轉軸連接，可以靈活展開或閉合，當用戶需要將歌詞板或提詞板放置在保護殼上時，可以通過展開保護殼來提供足夠的支撐面積，此時，限位板會起到關鍵作用，它能確保保護殼在展開時不會超過設定的最大角度，從而保持整體的穩定性，在放置歌詞板或提詞板后，限位條和抵接板會共同作用，對歌詞板進行穩固的限位，防止其在使用過程中滑動或移位，確保了麥克風在使用過程中不會遮擋到歌詞板，為用戶提供了極大的便利，用戶不再需要使用麥克風時，可以通過旋轉座將第一保護殼和第二保護殼旋轉至麥克風的上方，并扣合在一起，這樣，保護殼就形成了一個封閉的空間，將麥克風完全包裹在內，不僅有效地防止了空氣中的灰塵落至麥克風表面，還能在一定程度上保護麥克風免受意外碰撞的損傷，總的來說，麥克風托架通過靈活的結構調整，實現了在使用時對麥克風的穩定支撐和在閑置時對麥克風的全面保護。

4、進一步的，所述第一保護殼、第二保護殼的表面兩側設置有限位條，所述第一保護殼、第二保護殼的表面下方設置有抵接板，用于對歌詞板進行限位。

5、通過采用上述技術方案，第一保護殼和第二保護殼的表面兩側設置的限位條可以有效地固定放置在保護殼上的歌詞板或提詞板，防止其左右滑動，使得演唱者或演講者在使用麥克風時可以更加專注于表演，而不用擔心歌詞板會移位。

6、進一步的，所述支撐套筒與支撐桿的連接處設置有緊固座，所述支撐桿呈可伸縮結構。

7、通過采用上述技術方案，支撐套筒與支撐桿連接處設置的緊固座能夠確保支撐桿的穩定性和可靠性，用戶可以通過緊固座輕松調節并固定支撐桿的高度，以滿足不同場景和使用需求。

8、進一步的，所述支撐桿的頂部設置有轉動座，所述轉動座通過轉軸轉動連接有放置座，所述放置座用于放置麥克風。

9、通過采用上述技術方案，支撐桿頂部設置的轉動座通過轉軸與放置座相連接，使得麥克風可以在放置座上進行多角度的調整，用戶可以輕松地旋轉和調整麥克風的位置，以滿足不同的使用需求和場景，例如，調整麥克風的角度來更好地捕捉聲音，或者避免麥克風的遮擋。

10、進一步的，所述連接座的下方一側設置有限位板，所述限位板用于限制第一保護殼、第二保護殼的張開角度。

11、通過采用上述技術方案，連接座下方一側的限位板可以有效地限制第一保護殼和第二保護殼的張開角度，這防止了保護殼過度張開，確保了其在使用中的穩定性和安全性。

12、進一步的，所述第一保護殼、第二保護殼呈彎弧形結構。

13、通過采用上述技術方案，第一保護殼和第二保護殼的彎弧形結構設計能夠更好地適應麥克風的形狀，提供更貼合的保護，這種形狀使得保護殼在扣合時能夠緊密地包圍麥克風，有效防止灰塵和污垢的侵入。

14、進一步的，所述第一保護殼、第二保護殼通過旋轉座與支撐板轉動連接，用于適應第一保護殼、第二保護殼的多種使用情況。

15、通過采用上述技術方案，第一保護殼和第二保護殼通過旋轉座與支撐板的轉動連接，使得這兩個保護殼能夠靈活旋轉，從而適應不同的使用情況，無論是需要將保護殼展開以支撐歌詞板，還是在不使用麥克風時將其扣合以保護麥克風，都可以通過簡單的旋轉動作來實現。

16、綜上所述，本實用新型主要具有以下有益效果：

17、本實用新型通過第一保護殼、第二保護殼，使用這款麥克風托架，首先，用戶可以根據需要調整支撐桿至合適高度并固定，確保麥克風穩定放置，同時，通過旋轉座的調整，保護殼可以靈活轉動并展開，便于放置歌詞板或提詞板，且有限位條和抵接板進行穩固，保證麥克風不會遮擋視線，當不使用麥克風時，只需簡單旋轉，保護殼便能扣合在麥克風上方，形成有效防護，阻止灰塵沾染，不僅保護了麥克風，還確保了下次使用的效果，極大提高了麥克風托架的便捷性和實用性。

技術特征：

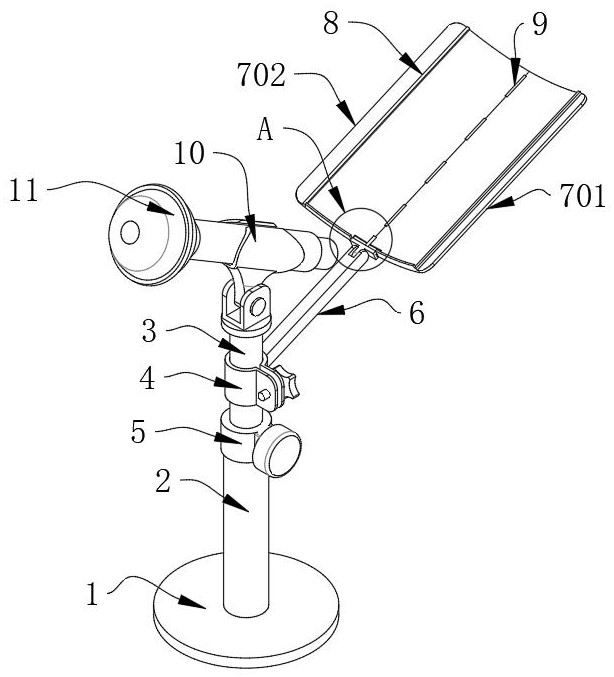

1.一種麥克風托架，其特征在于：包括底座（1）、麥克風（11），所述底座（1）的頂部設置有支撐套筒（2），所述支撐套筒（2）內部套接有支撐桿（3），所述支撐桿（3）的外側設置有抱箍（4），所述抱箍（4）的表面一側設置有支撐板（6），所述支撐板（6）的另一端設置有旋轉座（14），所述旋轉座（14）通過轉軸（9）轉動連接有連接座（15），所述連接座（15）的頂部設置有第一保護殼（701）、第二保護殼（702），所述第一保護殼（701）的一側通過轉軸（9）與第二保護殼（702）轉動連接。

2.根據權利要求1所述的麥克風托架，其特征在于：所述第一保護殼（701）、第二保護殼（702）的表面兩側設置有限位條（8），所述第一保護殼（701）、第二保護殼（702）的表面下方設置有抵接板（13），用于對歌詞板進行限位。

3.根據權利要求1所述的麥克風托架，其特征在于：所述支撐套筒（2）與支撐桿（3）的連接處設置有緊固座（5），所述支撐桿（3）呈可伸縮結構。

4.根據權利要求1所述的麥克風托架，其特征在于：所述支撐桿（3）的頂部設置有轉動座（12），所述轉動座（12）通過轉軸（9）轉動連接有放置座（10），所述放置座（10）用于放置麥克風（11）。

5.根據權利要求1所述的麥克風托架，其特征在于：所述連接座（15）的下方一側設置有限位板（16），所述限位板（16）用于限制第一保護殼（701）、第二保護殼（702）的張開角度。

6.根據權利要求1所述的麥克風托架，其特征在于：所述第一保護殼（701）、第二保護殼（702）呈彎弧形結構。

7.根據權利要求1所述的麥克風托架，其特征在于：所述第一保護殼（701）、第二保護殼（702）通過旋轉座（14）與支撐板（6）轉動連接，用于適應第一保護殼（701）、第二保護殼（702）的多種使用情況。

技術總結
本技術公開了一種麥克風托架，涉及麥克風托架領域。本技術包括底座、麥克風，所述底座的頂部設置有支撐套筒，述支撐板的另一端設置有旋轉座，所述旋轉座通過轉軸轉動連接有連接座，所述連接座的頂部設置有第一保護殼、第二保護殼，所述第一保護殼的一側通過轉軸與第二保護殼轉動連接，本技術通過第一保護殼、第二保護殼，通過旋轉座的調整，第一保護殼、第二保護殼可以靈活轉動并展開，便于放置歌詞板或提詞板，且有限位條和抵接板進行穩固，保證麥克風不會遮擋視線，當不使用麥克風時，只需簡單旋轉，保護殼便能扣合在麥克風上方，形成有效防護，阻止灰塵沾染，不僅保護了麥克風，還確保了下次使用的效果。

技術研發人員：溫云錦
受保護的技術使用者：廣州思正技術有限公司
技術研發日：20240705
技術公布日：2025/4/28
