本技術涉及手機檢測，具體而言，涉及一種手機主板加工用測試裝置。

背景技術：

1、隨著當代社會發展，電子產品在大眾中進行普及，而手機是當代大眾不可缺少的電子產品之一，手機主板可稱為手機的大腦，故此可以說明手機主板的重要性，而在手機主板的生產過程中，需要對手機主板進行檢測，防止后續手機組裝和使用過程中使質量變差。

2、經檢索，現有技術中，專利申請號為cn219552591u的中國專利公開了一種手機主板檢測裝置，包括檢測板，所述檢測板設有限位槽，所述檢測板連接設有檢測箱，所述檢測箱內部對稱連接設有第一滑軌，所述第一滑軌均滑動連接設有第一滑塊，所述第一滑塊均連接設有第一固定板，所述第一固定板均連接設有第二滑軌，所述第二滑軌均滑動連接設有第二滑塊，所述第二滑塊均連接設有第二固定板，所述第二固定板均連接設有檢測伸縮桿，但仍然存在以下缺陷：

3、（1）上述專利文件中，對手機主板進行檢測時需要人工手動將手機主板放置在限位槽中，完成手機主板的對齊和夾持，由于限位槽頂部設置有不可移動的檢測箱，會干涉工作人員對手機主板的放置工作，提升工作的復雜程度，降低手機主板的測試效率；

4、（2）由于手機主板上遍布焊點，且不同型號手機主板上的焊點位置差異較大，而上述專利文件中的檢測頭僅能沿檢測箱橫軸方向進行往復運動，無法對縱向排列或斜向排列的焊點進行檢測，減小了檢測頭對焊點的檢測范圍，降低了裝置的適用性。

5、因此我們對此做出改進，提出一種手機主板加工用測試裝置。

技術實現思路

1、本實用新型的目的在于：針對目前存在對手機主板進行檢測時需要人工手動將手機主板放置在限位槽中，完成手機主板的對齊和夾持，由于限位槽頂部設置有不可移動的檢測箱，會干涉工作人員對手機主板的放置工作，提升工作的復雜程度，降低手機主板的測試效率，由于手機主板上遍布焊點，且不同型號手機主板上的焊點位置差異較大，而上述專利文件中的檢測頭僅能沿檢測箱橫軸方向進行往復運動，無法對縱向排列或斜向排列的焊點進行檢測，減小了檢測頭對焊點的檢測范圍，降低了裝置的適用性。

2、為了實現上述實用新型目的，本實用新型提供了以下技術方案：

3、一種手機主板加工用測試裝置，包括底座和固定連接于底座底壁的腳架以及開設于底座頂的限位滑槽，還包括；

4、位移組件，固定連接于底座內壁，用于移動手機主板至設定位置，其中，位移組件包括固定連接于底座內壁的位移電機、固定連接于位移電機輸出端的螺桿、螺紋連接于螺桿外壁的螺紋套架以及固定連接于底座頂壁的承載滑軌，所述承載滑軌關于底座中軸線對稱分布，所述螺紋套架穿過限位滑槽向上延伸；

5、承載組件，滑動連接于底座頂壁，用于調整手機主板的測試角度；

6、夾持組件，轉動連接于承載組組件內部，用于夾持不同手機主板；

7、檢測組件，固定連接于底座頂壁，用于對手機主板焊點進行檢測；

8、顯示組件，固定連接于檢測組件頂壁，用于觀察并顯示測試結果。

9、作為本實用新型優選的技術方案，所述承載組件包括滑動連接于承載滑軌頂壁的承載座、轉動連接于承載座內壁的轉動座、開設于轉動座頂壁的夾持滑槽、固定連接于轉動座外壁的齒環、固定連接于承載座內壁的轉角電機以及固定連接于轉角電機輸出端的轉角齒輪，所述夾持滑槽關于轉動座中軸線中心分布，所述轉角齒輪與齒環相嚙合。

10、作為本實用新型優選的技術方案，所述夾持組件包括轉動連接于轉動座內壁的轉動架、轉動連接于轉動座內壁的夾持液壓缸、轉動連接于轉動架頂壁的傳動桿以及滑動連接于夾持滑槽內壁的夾持塊，所述傳動桿和夾持塊關于轉動座中軸線中心分布，所述轉動架通過傳動桿驅動夾持塊沿夾持滑槽內壁移動。

11、作為本實用新型優選的技術方案，所述檢測組件包括固定連接于底座頂壁的檢測座、固定連接于檢測座頂壁的安裝架、設置于安裝架頂壁的齒條、滑動連接于安裝架頂壁的滑動座、固定連接于滑動座頂壁的定位電機、固定連接于定位電機輸出端的定位齒輪、固定連接于滑動座內壁的升降液壓缸以及固定連接于升降液壓缸底壁的檢測探針，所述定位電機和齒條關于安裝架中軸線對稱分布，所述定位齒輪與齒條相嚙合。

12、作為本實用新型優選的技術方案，所述顯示組件包括固定連接于測試座頂壁的檢測主機、固定連接于檢測主機頂壁的顯示面板、固定連接于安裝架底壁的高清攝像頭以及固定連接于測試座內壁的補光燈，所述補光燈和高清攝像頭關于測試座中軸線對稱分布。

13、與現有技術相比，本實用新型的有益效果：

14、在本實用新型的方案中：

15、1.通過設置的位移電機帶動螺桿轉動，使螺紋套架驅動承載座移出測試座，將待測試的手機主板放置在轉動座中心，夾持液壓缸驅動轉動架和傳動桿轉動，傳動桿推動夾持塊沿夾持滑槽內壁移動，對手機主板進行夾持，最后將承載座移動至測試座下方設定的檢測位，實現了手機主板的自動夾持和定位，解決了現有技術中對手機主板進行檢測時需要人工手動將手機主板放置在限位槽中，完成手機主板的對齊和夾持，由于限位槽頂部設置有不可移動的檢測箱，會干涉工作人員對手機主板的放置工作，提升工作的復雜程度，降低手機主板的測試效率的問題；

16、2.通過設置的轉角電機帶動轉角齒輪轉動，轉角齒輪通過齒環驅動轉動座轉動至設定角度，定位電機帶動定位齒輪轉動，齒條對定位齒輪產生反作用力并推動滑動座沿安裝架外壁，同時滑動座帶動檢測探針移動，使檢測探針與手機主板上的焊點對齊，升降液壓缸帶動檢測探針向下移動，使檢測探針精準接觸焊接點，實現了對不同手機主板上不同方位焊點的自動對齊和檢測，解決了現有技術中由于手機主板上遍布焊點，且不同型號手機主板上的焊點位置差異較大，而上述專利文件中的檢測頭僅能沿檢測箱橫軸方向進行往復運動，無法對縱向排列或斜向排列的焊點進行檢測，減小了檢測頭對焊點的檢測范圍，降低了裝置的適用性的問題。

技術特征：

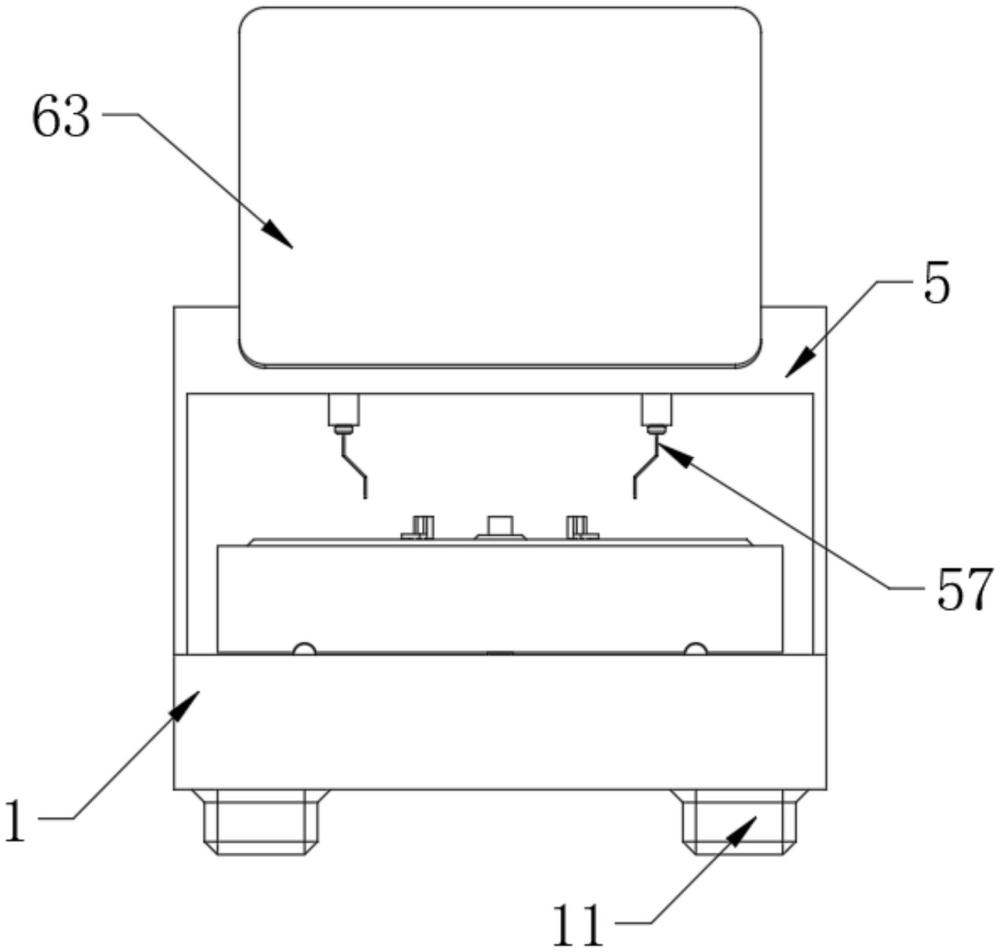

1.一種手機主板加工用測試裝置，包括底座（1）和固定連接于底座（1）底壁的腳架（11）以及開設于底座（1）頂的限位滑槽（12），還包括；

2.根據權利要求1所述的一種手機主板加工用測試裝置，其特征在于，所述承載組件包括滑動連接于承載滑軌（23）頂壁的承載座（3）、轉動連接于承載座（3）內壁的轉動座（31）、開設于轉動座（31）頂壁的夾持滑槽（32）、固定連接于轉動座（31）外壁的齒環（33）、固定連接于承載座（3）內壁的轉角電機（34）以及固定連接于轉角電機（34）輸出端的轉角齒輪（35），所述夾持滑槽（32）關于轉動座（31）中軸線中心分布，所述轉角齒輪（35）與齒環（33）相嚙合。

3.根據權利要求2所述的一種手機主板加工用測試裝置，其特征在于，所述夾持組件包括轉動連接于轉動座（31）內壁的轉動架（41）、轉動連接于轉動座（31）內壁的夾持液壓缸（4）、轉動連接于轉動架（41）頂壁的傳動桿（42）以及滑動連接于夾持滑槽（32）內壁的夾持塊（43），所述傳動桿（42）和夾持塊（43）關于轉動座（31）中軸線中心分布，所述轉動架（41）通過傳動桿（42）驅動夾持塊（43）沿夾持滑槽（32）內壁移動。

4.根據權利要求1所述的一種手機主板加工用測試裝置，其特征在于，所述檢測組件包括固定連接于底座（1）頂壁的檢測座、固定連接于檢測座頂壁的安裝架（51）、設置于安裝架（51）頂壁的齒條（52）、滑動連接于安裝架（51）頂壁的滑動座（53）、固定連接于滑動座（53）頂壁的定位電機（54）、固定連接于定位電機（54）輸出端的定位齒輪（55）、固定連接于滑動座（53）內壁的升降液壓缸（56）以及固定連接于升降液壓缸（56）底壁的檢測探針（57），所述定位電機（54）和齒條（52）關于安裝架（51）中軸線對稱分布，所述定位齒輪（55）與齒條（52）相嚙合。

5.根據權利要求4所述的一種手機主板加工用測試裝置，其特征在于，所述顯示組件包括固定連接于測試座（5）頂壁的檢測主機（6）、固定連接于檢測主機（6）頂壁的顯示面板（63）、固定連接于安裝架（51）底壁的高清攝像頭（61）以及固定連接于測試座（5）內壁的補光燈（62），所述補光燈（62）和高清攝像頭（61）關于測試座（5）中軸線對稱分布。

技術總結
本技術提供了一種手機主板加工用測試裝置，屬于手機檢測技術領域，包括底座和固定連接于底座底壁的腳架以及開設于底座頂的限位滑槽，還包括；位移組件，固定連接于底座內壁，其中，位移組件包括固定連接于底座內壁的位移電機、固定連接于位移電機輸出端的螺桿、螺紋連接于螺桿外壁的螺紋套架；承載組件，滑動連接于底座頂壁；夾持組件，轉動連接于承載組組件內部；檢測組件，固定連接于底座頂壁；顯示組件，固定連接于檢測組件頂壁。本技術利用承載組件和夾持組件實現對不同型號手機主板的自動夾持、定位以及調整旋轉角度，同時擴大了檢測探針的運動行程，降低了測試工作的復雜程度，提升了測試效率并擴大了裝置的適用范圍。
