本技術涉及攝像機清潔，具體涉及一種具有吹風清潔功能的攝像機。

背景技術：

1、港口碼頭的作業條件是比較惡劣的，存在各種各樣的污染，如灰塵、雜物等固態污染物，以及油污、海水或雨水等液態污染物。這些污染物會附著在攝像機鏡頭上，污染攝像機鏡頭，從而導致視野受限，圖像模糊，圖像質量下降等問題，進而影響視頻監控和控制效果，最終導致司機無法正常進行集裝箱裝卸作業，降低港口碼頭的作業效率。

2、傳統的解決方案，是通過在攝像機的鏡頭玻璃的外側面增加一個雨刮機構，但是還是存在雨刮本身機械結構易損，維修替換不方便的問題；且在灰塵、雜物等固態污染物比較多的環境下，雨刮反而會造成鏡頭更加模糊。

技術實現思路

1、本實用新型旨在提供一種具有吹風清潔功能的攝像機,以解決上述存在的技術問題。

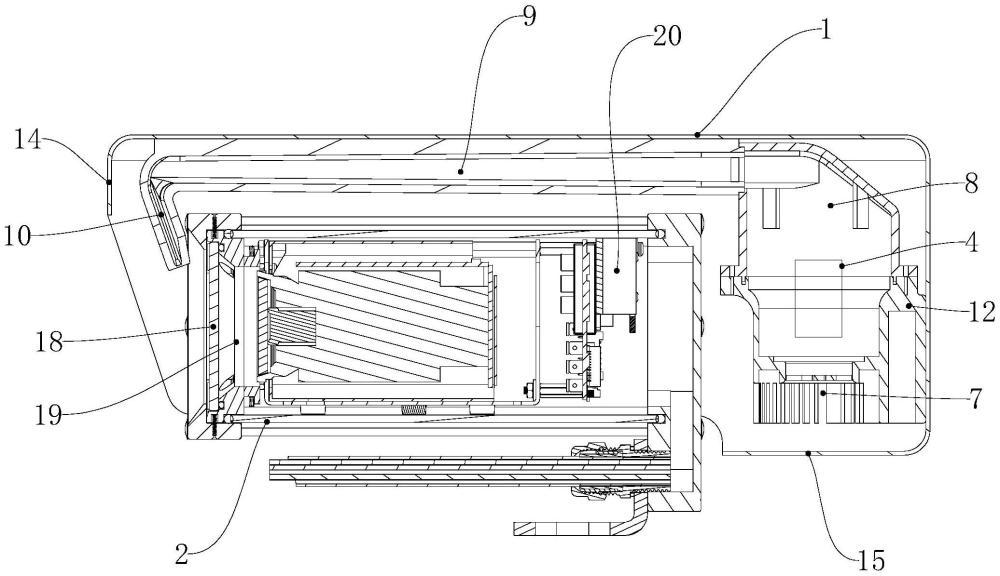

2、為實現上述目的，本實用新型的技術方案為：一種具有吹風清潔功能的攝像機,包括防護罩以及安裝在防護罩內的攝像機本體與吹風機構，吹風機構包括依序連接的安裝部、增壓部與出風部，安裝部內形成有容納腔，安裝部上開設有與容納腔及外界連通的進風口，容納腔內安裝有風機，增壓部內形成有增壓風道，出風部內形成有出風通道，容納腔、增壓風道與出風通道依序連通，且出風通道的出風口朝向攝像機本體的鏡頭玻璃的外側面。

3、優選地，出風部對應在攝像機本體的鏡頭玻璃的前側上方，出風通道呈燕尾狀，出風通道的寬度為沿出風方向而逐漸增大。

4、優選地，攝像機本體的鏡頭玻璃的外側面呈圓形，出風口呈弧形，出風口的弧度與攝像機本體的鏡頭玻璃的外側面的弧度相同。

5、優選地，安裝部與增壓部互呈l形，增壓部橫向設置在攝像機本體的上方，安裝部縱向設置攝像機本體的后方，進風口位于安裝部的底端。

6、優選地，增壓部與出風部一體成型設置，增壓風道的縱截面呈圓角矩形，增壓風道的縱截面沿出風方向而逐漸減小。

7、優選地，防護罩呈長方體狀，防護罩對應在前側與底側之間開設有讓位開口，防護罩對應出風部的前方形成有前擋部，防護罩對應安裝部的下方形成有下擋部。

8、優選地，增壓部的頂側設置有第一凸塊，第一凸塊與防護罩的上側壁鎖固配合，安裝部遠離攝像機本體的一側設置有第二凸塊，第二凸塊與防護罩的后側壁鎖固配合。

9、優選地，防護罩包括頂壁與位于頂壁的左右兩側且向下延伸設置的豎立側壁，增壓部與安裝部均設置在攝像機本體的上方，防護罩的前端凸伸超過出風部的位置。

10、優選地，安裝部的底側設置有第三凸塊，第三凸塊與攝像機本體的頂側鎖固配合；頂壁呈凸字形，頂壁內側上部與攝像機本體互相配合實現對增壓部與安裝部進行上下左右方向的限位。

11、優選地，增壓部包括一體成型的圓柱體與錐筒體，圓柱體與安裝部鎖固配合，錐筒體的較小端與出風部鎖固配合，對應在圓柱體與錐筒體內的增壓通道分別呈圓柱形與錐筒形。

12、本實用新型具有以下有益效果：

13、本實用新型包括防護罩以及安裝在防護罩內的攝像機本體與吹風機構，吹風機構包括依序連接的安裝部、增壓部與出風部，安裝部內形成有容納腔，安裝部上開設有與容納腔及外界連通的進風口，容納腔內安裝有風機，增壓部內形成有增壓風道，出風部內形成有出風通道，容納腔、增壓風道與出風通道依序連通，且出風通道的出風口朝向攝像機本體的鏡頭玻璃的外側面，通過吹風機構形成定向高速氣流并最終通過出風口吹出實現對鏡頭玻璃的高效清潔，既能清除油污、海水或雨水等液體污染物，又能清除粉塵、雜物等固態污染物，使得鏡頭玻璃始終保持干凈整潔，從而保證視野圖像的清晰，保證視頻監控和控制效果，使得司機能夠正常進行集裝箱裝卸作業，提升港口碼頭的作業效率。且通過防護罩對吹風機構進行全方位的遮擋防護，保證吹風機構不易損壞，無需經常維修替換，更加方便實用。

技術特征：

1.一種具有吹風清潔功能的攝像機,其特征在于：包括防護罩以及安裝在防護罩內的攝像機本體與吹風機構，吹風機構包括依序連接的安裝部、增壓部與出風部，安裝部內形成有容納腔，安裝部上開設有與容納腔及外界連通的進風口，容納腔內安裝有風機，增壓部內形成有增壓風道，出風部內形成有出風通道，容納腔、增壓風道與出風通道依序連通，且出風通道的出風口朝向攝像機本體的鏡頭玻璃的外側面。

2.根據權利要求1所述的具有吹風清潔功能的攝像機,其特征在于：出風部對應在攝像機本體的鏡頭玻璃的前側上方，出風通道呈燕尾狀，出風通道的寬度為沿出風方向而逐漸增大。

3.根據權利要求2所述的具有吹風清潔功能的攝像機,其特征在于：攝像機本體的鏡頭玻璃的外側面呈圓形，出風口呈弧形，出風口的弧度與攝像機本體的鏡頭玻璃的外側面的弧度相同。

4.根據權利要求1所述的具有吹風清潔功能的攝像機,其特征在于：安裝部與增壓部互呈l形，增壓部橫向設置在攝像機本體的上方，安裝部縱向設置攝像機本體的后方，進風口位于安裝部的底端。

5.根據權利要求1所述的具有吹風清潔功能的攝像機,其特征在于：增壓部與出風部一體成型設置，增壓風道的縱截面呈圓角矩形，增壓風道的縱截面沿出風方向而逐漸減小。

6.根據權利要求1所述的具有吹風清潔功能的攝像機,其特征在于：防護罩呈長方體狀，防護罩對應在前側與底側之間開設有讓位開口，防護罩對應出風部的前方形成有前擋部，防護罩對應安裝部的下方形成有下擋部。

7.根據權利要求1所述的具有吹風清潔功能的攝像機,其特征在于：增壓部的頂側設置有第一凸塊，第一凸塊與防護罩的上側壁鎖固配合，安裝部遠離攝像機本體的一側設置有第二凸塊，第二凸塊與防護罩的后側壁鎖固配合。

8.根據權利要求1所述的具有吹風清潔功能的攝像機,其特征在于：防護罩包括頂壁與位于頂壁的左右兩側且向下延伸設置的豎立側壁，增壓部與安裝部均設置在攝像機本體的上方，防護罩的前端凸伸超過出風部的位置。

9.根據權利要求8所述的具有吹風清潔功能的攝像機,其特征在于：安裝部的底側設置有第三凸塊，第三凸塊與攝像機本體的頂側鎖固配合；頂壁呈凸字形，頂壁內側上部與攝像機本體互相配合實現對增壓部與安裝部進行上下左右方向的限位。

10.根據權利要求1所述的具有吹風清潔功能的攝像機,其特征在于：增壓部包括一體成型的圓柱體與錐筒體，圓柱體與安裝部鎖固配合，錐筒體的較小端與出風部鎖固配合，對應在圓柱體與錐筒體內的增壓通道分別呈圓柱形與錐筒形。

技術總結
本技術公開了一種具有吹風清潔功能的攝像機，包括防護罩以及安裝在防護罩內的攝像機本體與吹風機構，吹風機構包括依序連接的安裝部、增壓部與出風部，安裝部內形成有容納腔，安裝部上開設有與容納腔及外界連通的進風口，容納腔內安裝有風機，增壓部內形成有增壓風道，出風部內形成有出風通道，容納腔、增壓風道與出風通道依序連通，且出風通道的出風口朝向攝像機本體的鏡頭玻璃的外側面，通過吹風機構形成定向高速氣流并最終通過出風口吹出實現對鏡頭玻璃的高效清潔，既能清除油污、海水或雨水等液體污染物，又能清除粉塵、雜物等固態污染物，使得鏡頭玻璃始終保持干凈整潔，從而保證視野圖像的清晰，保證視頻監控和控制效果。

技術研發人員：吳南海,鐘平先,王傳智,余銀兵,付偉
受保護的技術使用者：博大視野（廈門）科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
