本發明涉及物聯網，尤其是涉及一種ipv6家庭物聯網共享網絡系統。

背景技術：

1、目前，隨著物聯網技術的快速發展，越來越多的智能設備進入家庭。然而，現有的網絡技術如4g/5g(第四代移動通信技術/第五代移動通信技術)移動網絡、nb-iot(narrowband?internet?of?things,窄帶物聯網)、zigbee(紫蜂協議)或lora(一種物聯網接入層網絡傳輸技術)等在面對室內大量、密集的物聯網設備接入時存在明顯的不足，例如成本高、信號弱、容易擁塞等問題。這些技術通常適用于戶外低密度的物聯網設備接入場景，對于室內大量、密集的設備接入場景難以滿足需求。因此，開發一種高效、穩定、低成本的家庭物聯網接入方案顯得尤為迫切。

技術實現思路

1、有鑒于此，本發明的目的在于提供一種ipv6家庭物聯網共享網絡系統，以解決現有技術中室內家庭物聯網智能終端接入存在的問題。通過獨立的ipv6(互聯網協議第6版)wi-fi網絡ssid和srv6網絡切片技術，解決了室內大量、密集的物聯網設備接入所面臨的成本高、信號弱、容易擁塞等問題，實現了一種高效、穩定、低成本的智能家電設備接入家庭網關的解決方案。

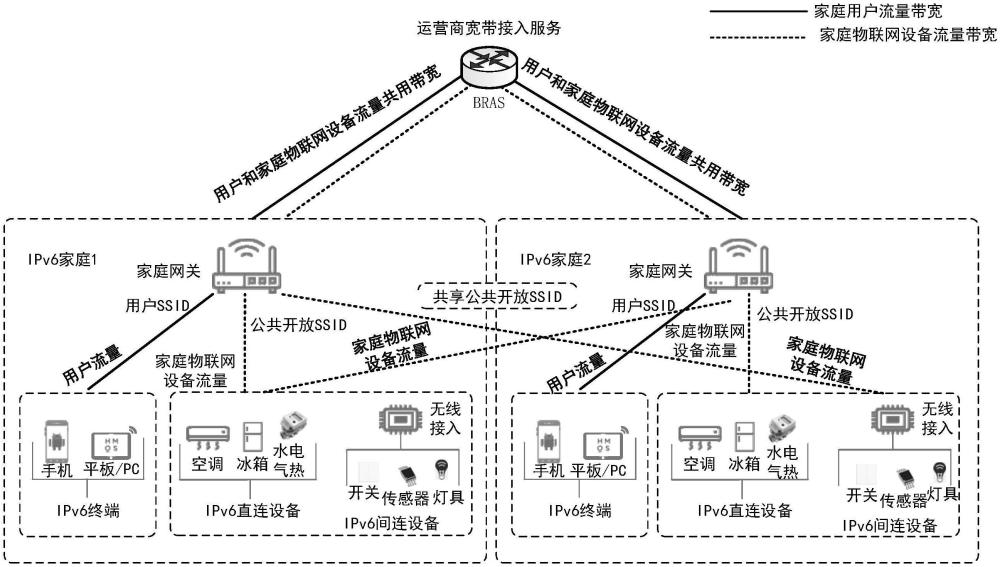

2、本發明實施例提供了一種ipv6家庭物聯網共享網絡系統，ipv6家庭物聯網共享網絡系統包括：電信運營商家庭寬帶接入服務器、家庭寬帶網關設備和家庭物聯網智能終端；電信運營商在家庭寬帶網關原有帶寬容量基礎上增加額外帶寬用于家庭物聯網智能終端數據傳輸。家庭寬帶網關設備接入電信運營商家庭寬帶接入服務器后，家庭寬帶網關設備默認開啟一個獨立的ipv6?wi-fi網絡ssid信號，家庭物聯網智能終端會默認連接到上述ssid。開啟wi-fi網絡后，家庭寬帶網關設備用于通過srv6實現ipv6+網絡切片管理，創建不占用家庭寬帶容量的專用通道，形成多個家庭之間的家庭物聯網共享網絡系統，多個寬帶用戶家庭寬帶網關設備開啟相同的ssid信號，允許家庭物聯網智能終端就近接入，形成一種全新面向ipv6物聯網的共享式組網架構。網絡切片的通道由電信運營商提供獨立的流量服務與計費模式；家庭物聯網智能終端包含wi-fi通信模塊；家庭物聯網智能終端用于搜索并連接至信號覆蓋范圍內的ssid信號，通過預置的標準化認證信息進行網絡連接；家庭物聯網智能終端還用于獲取家庭寬帶網關設備利用dhcpv6技術分配唯一的ipv6網絡地址，基于ipv6網絡地址接入物聯網接入平臺。

3、在本申請可選的實施例中，上述電信運營商通過其網絡基礎設施，在同一個物理網絡上提供一個邏輯上的虛擬專用網絡(vpn)。

4、在本申請可選的實施例中，上述虛擬專用網絡提供安全的通信，專用于家庭物聯網智能終端間的連接與數據傳輸。該通道不占用家庭寬帶容量，有運營商統一提供獨立的流量服務與計費模式。

5、在本申請可選的實施例中，上述虛擬專用網絡設置一個特定的隱藏ssid，僅用于家庭物聯網智能終端的連接。此ssid與普通wi-fi網絡區分開來，以便家庭物聯網智能終端搜索并連接到專用網絡。

6、在本申請可選的實施例中，上述家庭寬帶網關設備通過srv6實現ipv6+網絡切片管理。srv6從原有物理網絡中劃分多個邏輯網絡切片，形成家庭物聯網智能終端業務與非家庭物聯網智能終端業務間靈活的、虛擬的、互相隔離的邏輯網絡。

7、在本申請可選的實施例中，上述家庭寬帶網關設備通過srv6技術，在ipv6報文頭中插入轉發指令指導數據報文轉發，使數據包發送者指定數據包在網絡中傳輸時的路由路徑，實現家庭物聯網智能終端與非家庭物聯網智能終端的數據隔離。

8、在本申請可選實施例中，上述家庭寬帶網關設備創建不占用家庭寬帶容量的專用通道，形成多個家庭之間的家庭物聯網共享網絡系統，多個寬帶用戶家庭網關開啟相同的ssid信號，允許家庭物聯網智能終端根據信號強度就近接入。

9、在本申請可選的實施例中，上述電信運營商家庭寬帶接入服務器為家庭寬帶網關分配兩個ipv6地址段，一個用于為家庭中非家庭物聯網智能終端接入分配唯一的ipv6地址，一個用于為家庭物聯網智能終端接入分配唯一的ipv6地址。

10、在本申請可選的實施例中，上述家庭物聯網智能終端通過預置的標準化認證信息自動連接至家庭物聯網共享網絡，家庭寬帶網關設備使用dhcpv6技術，分配一段為家庭物聯網智能終端提供的ipv6地址段，為接入的家庭物聯網智能終端分配唯一的ipv6地址。

11、在本申請可選的實施例中，上述家庭寬帶網關設備智能選擇信道，實現信道掃描功能。家庭寬帶網關設備定期檢查可用信道的干擾情況，通過監聽信道活動或發送探測信號來評估信道的質量。當檢測到當前使用的信道干擾過高時，家庭寬帶網關應能夠快速做出決策，將設備切換到干擾較低的信道上。

12、在本申請可選的實施例中，上述ipv6家庭物聯網共享網絡系統適合于室內環境下的物聯網設備部署。

13、本發明實施例帶來了以下有益效果：

14、本發明實施例提供了一種ipv6家庭物聯網共享網絡系統，包括：電信運營商家庭寬帶接入服務器、家庭寬帶網關設備和家庭物聯網智能終端，家庭寬帶網關設備作為電信運營商傳統蜂窩網絡信號覆蓋面的補充，充當無線室內分布系統，默認開啟獨立的ipv6wi-fi(移動熱點)網絡ssid(service?set?identifier，服務集標識)信號，并通過srv6(segment?routing?ipv6，基于ipv6的段路由技術)實現ipv6+網絡切片管理，該通道不占用家庭寬帶容量，由運營商統一提供獨立的流量服務與計費模式，家庭物聯網智能終端wi-fi通信模塊，自動搜索信號覆蓋范圍內的隱藏ssid，多個家庭網關之間自動選擇空閑信道，避免信號干擾，家庭智能終端通過標準化預置的認證信息實現自動網絡連接，分配唯一的ipv6網絡地址，進而連接物聯網接入平臺，實現設備的雙向直連管理，打造更智能的家庭應用場景。

15、本公開的其他特征和優點將在隨后的說明書中闡述，或者，部分特征和優點可以從說明書推知或毫無疑義地確定，或者通過實施本公開的上述技術即可得知。

16、為使本公開的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

技術特征：

1.一種ipv6家庭物聯網共享網絡系統，其特征在于，所述ipv6家庭物聯網共享網絡系統包括：電信運營商家庭寬帶接入服務器、家庭寬帶網關設備和家庭物聯網智能終端；

2.根據權利要求1所述的ipv6家庭物聯網共享網絡系統，其特征在于，所述電信運營商在家庭寬帶網關的原有帶寬容量基礎上增加額外帶寬；所述加額外帶寬用于所述家庭物聯網智能終端數據傳輸，并為家庭寬帶網關分配兩個ipv6地址段。

3.根據權利要求1所述的ipv6家庭物聯網共享網絡系統，其特征在于，所述家庭寬帶網關設備通過srv6實現ipv6+網絡切片管理，從原有物理網絡中劃分出一個用于所述家庭物聯網智能終端數據傳輸?shù)木W(wǎng)絡通道。

4.根據權利要求1所述的ipv6家庭物聯網共享網絡系統，其特征在于，所述ipv6家庭物聯網共享網絡系統包括多個默認開啟相同的ipv6?wi-fi網絡ssid信號的所述家庭寬帶網關設備。

5.根據權利要求4所述的ipv6家庭物聯網共享網絡系統，其特征在于，所述家庭物聯網智能終端用于檢測并連接到信號覆蓋范圍內的ipv6wi-fi網絡ssid信號的家庭物聯網網關設備。

6.根據權利要求5所述的ipv6家庭物聯網共享網絡系統，其特征在于，當所述家庭物聯網智能終端連接的ipv6?wi-fi網絡出現故障或關閉時，家庭物聯網設備切換到附近家庭信號覆蓋范圍內的相同ssid?ipv6?wi-fi網絡。

7.根據權利要求1所述的ipv6家庭物聯網共享網絡系統，其特征在于，所述家庭寬帶網關設備利用dhcpv6技術為每個所述家庭物聯網智能終端分配唯一的ipv6地址，以實現對所述家庭物聯網智能終端的可追溯性與計費管理。

8.根據權利要求1所述的ipv6家庭物聯網共享網絡系統，其特征在于，所述家庭寬帶網關設備具有信道掃描功能；通過智能算法和平滑的切換機制，每個所述家庭物聯網智能終端動態選擇當前最優的信道。

9.根據權利要求1-7任一項所述的ipv6家庭物聯網共享網絡系統，其特征在于，所述ipv6家庭物聯網共享網絡系統還用于通過運營商提供的獨立流量服務和計費模式對家庭物聯網智能終端的流量使用進行單獨計費。

10.根據權利要求1-7任一項所述的ipv6家庭物聯網共享網絡系統，其特征在于，所述ipv6家庭物聯網共享網絡系統適合于室內環境下的家庭物聯網智能終端部署。

技術總結
本發明實施例提供了一種IPv6家庭物聯網共享網絡系統，家庭寬帶網關設備作為電信運營商傳統蜂窩網絡信號覆蓋面的補充，充當“無線室內分布系統”，默認開啟獨立的IPv6Wi?Fi網絡SSID信號，并通過SRv6實現IPv6+網絡切片管理，該通道不占用傳統家庭寬帶業務帶寬容量，由運營商統一提供獨立的流量服務與計費模式，家庭物聯網智能終端Wi?Fi通信模塊，自動連接信號覆蓋范圍內的隱藏SSID，多個家庭網關之間自動選擇空閑信道，避免信號干擾，家庭智能終端通過標準化預置的認證信息實現自動網絡連接，分配全球唯一的IPv6網絡地址，進而連接物聯網接入平臺，實現設備的雙向直連管理，打造更智能的家庭應用場景。

技術研發人員：楊國良,李偉波,程煥軍,張雨晴
受保護的技術使用者：雄安睿哲科技有限公司
技術研發日：
技術公布日：2025/4/28
