本技術涉及一種散熱手機支架。

背景技術：

1、隨著智能手機的廣泛使用，手機長時間使用會導致過熱問題，可能影響手機的性能和壽命。為了解決這一問題，市場上已經存在一些散熱手機支架。

2、現有的散熱手機支架主要是安裝的散熱風扇，通過空氣流動散熱，噪音大，冷卻速度較慢，結構復雜，且散熱件的安裝步驟較為繁瑣，安裝效率較低。

3、因此提出一種散熱手機支架。

技術實現思路

1、本實用新型的目的在于提供一種散熱手機支架，以解決上述背景技術中提出散熱手機支架噪音大，散熱慢，結構復雜，散熱件的安裝步驟較為繁瑣，安裝效率較低的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種散熱手機支架，包括用于承載手機的支撐板，所述支撐板的內部開設有容納槽，所述容納槽的內部設置有用于吸收手機熱量的降溫件，

3、位于所述支撐板的底部兩側設置有用于放置手機的支撐腳，

4、其中，支撐板位于支撐腳上部為手機的安置區域。

5、優選的，所述降溫件包括相變蓄冷板，所述相變蓄冷板的內部填充有相變溫度為25-30℃的相變材料?，所述相變材料為六水氯化鈣、六水氯化鎂、氯化膽堿、十水碳酸鈉、氯化鈉、氯化鉀、十水硫酸鈉、十二水磷酸氫二鈉中的一種或幾種混合物。

6、優選的，所述相變蓄冷板的背側設置有定位件，以使相變蓄冷板通過定位件連接至支撐板內壁。

7、優選的，所述定位件包括開設于相變蓄冷板處的內槽，所述內槽中滑動連接有定位鈕，所述定位鈕的頂部為弧狀設置。

8、優選的，所述內槽中位于定位鈕內側設置有定位彈簧，以使定位鈕在內槽之中彈性移動。

9、優選的，所述容納槽位于支撐板中部，以使支撐板上部呈開口設置，用于相變蓄冷板的插入。

10、優選的，所述支撐板的背側開設有定位槽，位于所述定位槽中滑動連接有凸板，所述凸板的外周連接有橡膠套。

11、優選的，所述支撐板的背側通過阻尼鉸鏈軸連接有轉板，所述轉板通過阻尼鉸鏈軸在支撐板處轉動。

12、優選的，所述支撐腳與支撐板之間呈°設置，所述支撐板的頂部開設有半圓狀弧槽。

13、與現有技術相比，本實用新型的有益效果是：

14、本實用新型通過設置的降溫件，使用相變蓄冷板和相變材料，支架能夠迅速吸收并儲存手機產生的熱量。相變材料在其相變溫度范圍內迅速吸熱，使手機得以在極短時間內快速降溫，可以提供更高效的散熱效果。

15、相變蓄冷板中的相變材料能夠迅速吸收大量熱量，使手機溫度迅速降低。這可以有效地避免手機過熱問題，提供更好的使用體驗。

16、相變蓄冷板具有較長的控溫時間，可以提供持續的散熱效果，可以持續為手機提供散熱效果，減少過熱風險。

17、當相變蓄冷板中的相變材料軟化后，可以隨時進行替換。使得支架具有可持續使用的特點，當需要重新充填相變材料時，可以輕松更換相變蓄冷板。

18、相比于現有的散熱手機支架，該支架的結構相對簡單。它不需要安裝散熱風扇等復雜部件，減少了噪音和功耗問題。

技術特征：

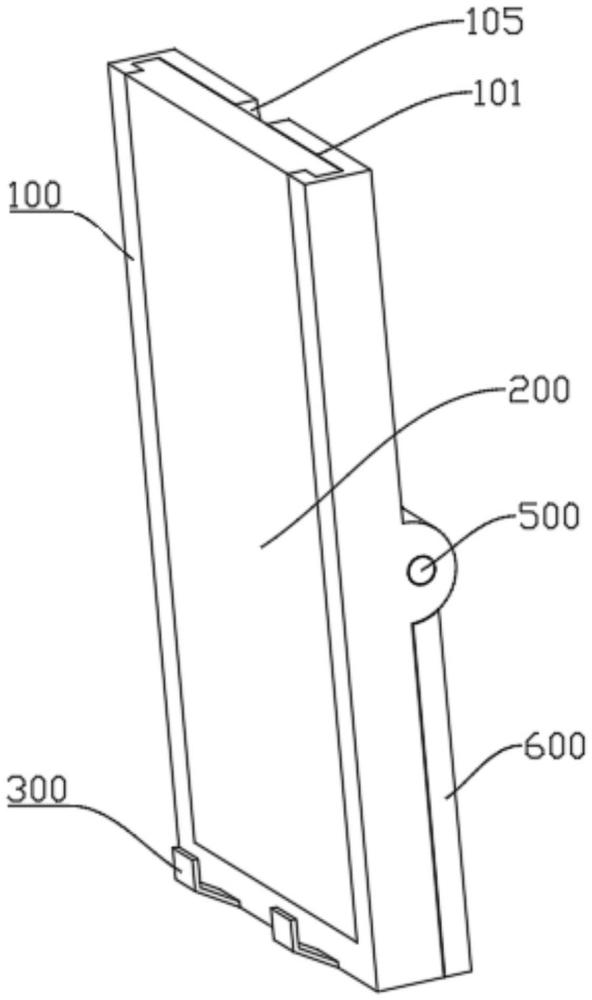

1.一種散熱手機支架，其特征在于：包括用于承載手機的支撐板（100），所述支撐板（100）的內部開設有容納槽（101），所述容納槽（101）的內部設置有用于吸收手機熱量的降溫件（200），

2.根據權利要求1所述的一種散熱手機支架，其特征在于：所述降溫件（200）包括相變蓄冷板（201），所述相變蓄冷板（201）的內部填充有相變溫度為25-30℃的相變材料?，所述相變材料為六水氯化鈣、六水氯化鎂、氯化膽堿、十水碳酸鈉、氯化鈉、氯化鉀、十水硫酸鈉、十二水磷酸氫二鈉中的一種或幾種混合物。

3.根據權利要求2所述的一種散熱手機支架，其特征在于：所述相變蓄冷板（201）的背側設置有定位件（400），以使相變蓄冷板（201）通過定位件（400）連接至支撐板（100）內壁。

4.根據權利要求3所述的一種散熱手機支架，其特征在于：所述定位件（400）包括開設于相變蓄冷板（201）處的內槽（401），所述內槽（401）中滑動連接有定位鈕（402），所述定位鈕（402）的頂部為弧狀設置。

5.根據權利要求4所述的一種散熱手機支架，其特征在于：所述內槽（401）中位于定位鈕（402）內側設置有定位彈簧（403），以使定位鈕（402）在內槽（401）之中彈性移動。

6.根據權利要求5所述的一種散熱手機支架，其特征在于：所述容納槽（101）位于支撐板（100）中部，以使支撐板（100）上部呈開口設置，用于相變蓄冷板（201）的插入。

7.根據權利要求6所述的一種散熱手機支架，其特征在于：所述支撐板（100）的背側開設有定位槽（102），位于所述定位槽（102）中滑動連接有凸板（103），所述凸板（103）的外周連接有橡膠套（104）。

8.根據權利要求7所述的一種散熱手機支架，其特征在于：所述支撐板（100）的背側通過阻尼鉸鏈軸（500）連接有轉板（600），所述轉板（600）通過阻尼鉸鏈軸（500）在支撐板（100）處轉動。

9.根據權利要求1所述的一種散熱手機支架，其特征在于：所述支撐腳（300）與支撐板（100）之間呈45°設置，所述支撐板（100）的頂部開設有半圓狀弧槽（105）。

技術總結
本技術公開了一種散熱手機支架，包括用于承載手機的支撐板，所述支撐板的內部開設有容納槽，所述容納槽的內部設置有用于吸收手機熱量的降溫件，位于所述支撐板的底部兩側設置有用于放置手機的支撐腳，其中，支撐板位于支撐腳上部為手機的安置區域。本技術通過設置的降溫件，使用相變蓄冷板和相變材料，支架能夠迅速吸收并儲存手機產生的熱量。相變材料在其相變溫度范圍內迅速吸熱，使手機得以在極短時間內快速降溫，可以提供更高效的散熱效果。相變蓄冷板中的相變材料能夠迅速吸收大量熱量，使手機溫度迅速降低。這可以有效地避免手機過熱問題，提供更好的使用體驗。

技術研發人員：史運華,金兆國,雷雨,劉顯灝,王嵐濤
受保護的技術使用者：海鷹空天材料研究院（蘇州）有限責任公司
技術研發日：20240729
技術公布日：2025/4/28
