本技術涉及建筑幕墻，具體涉及一種高強度的建筑幕墻。

背景技術：

1、建筑幕墻，是建筑物的外墻護圍，像幕布一樣掛上去，故又稱為懸掛墻，是現代大型和高層建筑常用的帶有裝飾效果的輕質墻體。由結構框架與鑲嵌板材組成，不承擔主體結構載荷與作用的建筑圍護結構。

2、其中，公告號cn213926933u公開了一種高強度的建筑幕墻，涉及建筑技術領域，包括與建筑物固定連接的固定座，固定座上設有墻板，墻板朝向固定座的一側固定連接有固定柱，固定座上設有與墻體相連接的固定件。通過設置固定件，利用固定柱與固定座的快速連接，實現墻板與固定座的固定，本申請具有便于安裝墻板的效果。

3、該裝置通過調節桿與楔形塊的配合以及掛桿與卡鉤的配合，提高墻板拆裝的便捷性以及加強固定座與固定框的穩固性，但是現有的技術中，為了提高建筑的采光性，建筑幕墻多采用玻璃結構，利用外框對玻璃進行固定形成幕墻單元，接著將多組幕墻單元組合拼接在一起形成一整面幕墻結構，而該裝置中的固定座設置在墻板側面的中心處位置，因此不便對玻璃幕墻進行安裝固定，其適應范圍較小，實用性較低。

4、因此，發明一種高強度的建筑幕墻來解決上述問題很有必要。

技術實現思路

1、本實用新型的目的是提供一種高強度的建筑幕墻，以解決技術中的固定座設置在墻板側面的中心處位置，因此不便對玻璃幕墻進行安裝固定，其適應范圍較小，實用性較低的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：一種高強度的建筑幕墻，包括固定框架，所述固定框架的內側固定連接有幕墻玻璃，所述固定框架的左側設置有安裝機構，所述安裝機構設置在固定框架的邊緣處，所述安裝機構包括固定板、支撐板、支撐桿、卡接塊、卡接槽、加固桿、調節塊、螺紋桿和掛鉤，所述固定框架左側表面的前后兩端中部位置固定連接有插接板，所述固定框架左側表面的四角處均固定連接有掛桿，所述固定板的右側表面固定連接有四組連接塊。

3、通過采用上述技術方案，將安裝機構設置在固定框架的前后兩側，支撐板與建筑主體進行固定，安裝的過程中，將固定框架側面的插接板插入卡接槽的內部對固定框架快速安裝，接著將掛鉤掛在掛桿的表面，轉動調節塊將螺紋桿與加固桿鎖緊，對固定框架進行快速鎖緊固定。

4、可選的，所述支撐板與固定板的左側表面固定連接，所述支撐板的表面固定連接有多組側撐板，所述支撐桿與固定板的右側表面固定連接。

5、通過采用上述技術方案，側撐板與支撐板配合提高固定板的穩定性，進而提高安裝機構的穩定性。

6、可選的，所述卡接塊與支撐桿的右端固定連接，所述卡接塊的表面開設有兩組卡接槽，所述插接板插接在卡接槽的內部。

7、通過采用上述技術方案，將固定框架側面的插接板插入卡接槽的內部對固定框架快速安裝定位。

8、可選的，所述加固桿設置有四組，四組所述加固桿的左端分別與四組連接塊轉動連接，所述螺紋桿與加固桿滑動連接，所述掛鉤與螺紋桿的右端固定連接，所述掛鉤卡在掛桿的表面。

9、通過采用上述技術方案，螺紋桿在加固桿的內部左右滑動，同時加固桿圍繞左端的連接塊上下轉動。

10、可選的，所述調節塊與加固桿的右端轉動連接，所述調節塊的右端與螺紋桿螺紋連接。

11、可選的，所述螺紋桿位于加固桿內側的一端固定連接有限位塊，所述加固桿的表面開設有兩組限位槽，所述限位塊與限位槽滑動連接。

12、通過采用上述技術方案，限位塊在限位槽的內部滑動，使得調節塊轉動的過程中帶動螺紋桿在加固桿的內部伸縮。

13、可選的，所述固定框架右側表面的前端位置固定連接有第一定位塊，所述第一定位塊的前側表面開設有第一插接槽，所述固定框架右側表面的后端位置固定連接有第二定位塊，所述第二定位塊的后側表面固定連接有第一插接條。

14、通過采用上述技術方案，第一插接槽與第一插接條均為燕尾狀，左右兩組固定框架拼接的過程中，將第一插接條從上向下插入第一插接槽的內部，提高左右兩組固定框架之間連接的穩定性。

15、可選的，所述固定框架的下側表面開設有第二插接槽，所述第二插接槽內壁的前后兩端均開設有插接孔，所述固定框架的上表面固定連接有第二插接條，所述第二插接條上表面的前后兩端均固定連接有插接桿。

16、通過采用上述技術方案，上下兩組固定框架拼接的過程中，將上側固定框架從上向下滑動，將第二插接槽卡在第二插接條的外側，同時將插接桿插入插接孔的內部，提高上下兩組固定框架之間連接的穩定性。

17、在上述技術方案中，本實用新型提供的技術效果和優點：

18、1.本實用新型通過將安裝機構設置在固定框架的前后兩側，將固定框架側面的插接板插入卡接槽的內部對固定框架快速安裝定位，接著將掛鉤掛在掛桿的表面，轉動調節塊將螺紋桿與加固桿鎖緊，對固定框架進行快速鎖緊固定，提高對固定框架的安裝效率，同時使其便于對不同材質的幕墻進行安裝，且在對玻璃幕墻安裝的過程中，減少對采光的遮擋，解決了固定座設置在墻板側面的中心處位置，因此不便對玻璃幕墻進行安裝固定，其適應范圍較小，實用性較低的問題；

19、2.本實用新型通過將第一插接條從上向下插入第一插接槽的內部，將第二插接槽卡在第二插接條的外側，同時將插接桿插入插接孔的內部，將多組固定框架拼接固定，提高左右兩組固定框架之間連接的穩定性，提高上下兩組固定框架之間連接的穩定性，同時與安裝機構配合，提高建筑幕墻結構的強度，進一步提高建筑幕墻的穩定性。

技術特征：

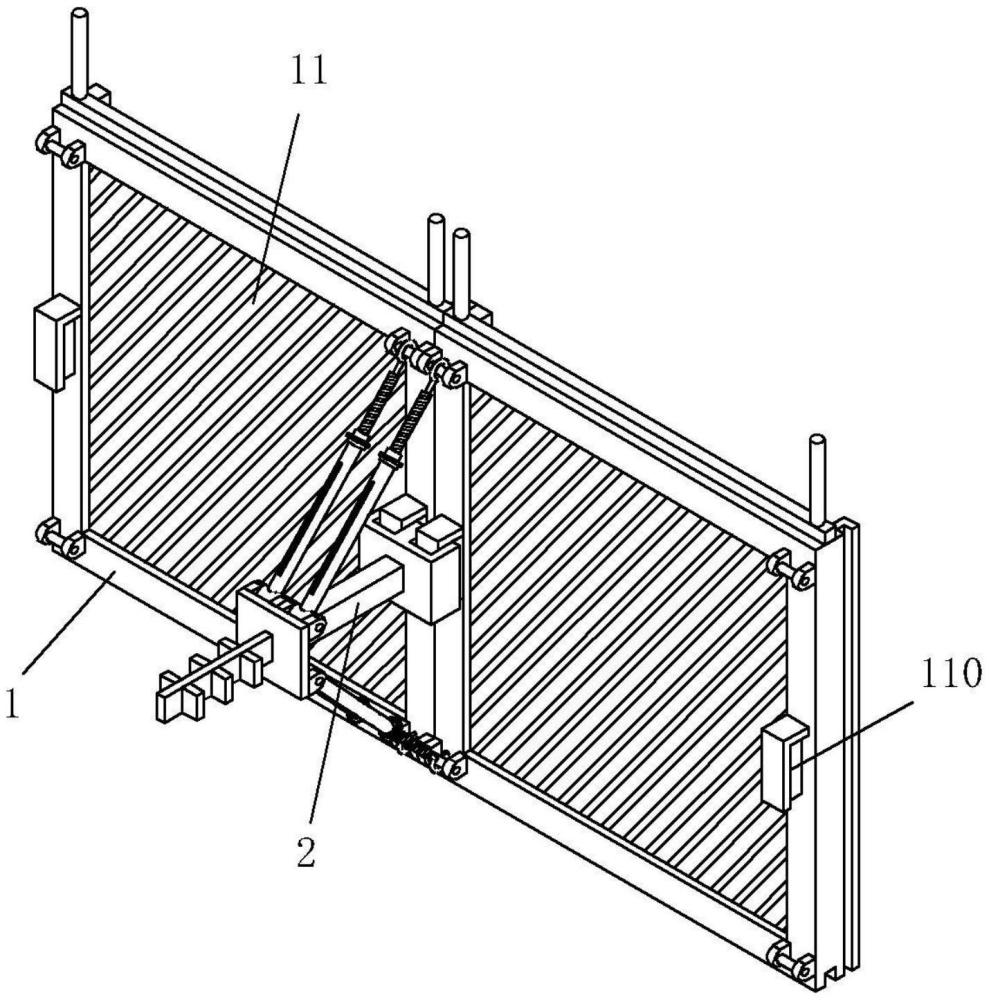

1.一種高強度的建筑幕墻，包括固定框架（1），其特征在于：所述固定框架（1）的內側固定連接有幕墻玻璃（11），所述固定框架（1）的左側設置有安裝機構（2），所述安裝機構（2）設置在固定框架（1）的邊緣處，所述安裝機構（2）包括固定板（3）、支撐板（31）、支撐桿（33）、卡接塊（34）、卡接槽（35）、加固桿（4）、調節塊（42）、螺紋桿（43）和掛鉤（44），所述固定框架（1）左側表面的前后兩端中部位置固定連接有插接板（110），所述固定框架（1）左側表面的四角處均固定連接有掛桿（111），所述固定板（3）的右側表面固定連接有四組連接塊（36）。

2.根據權利要求1所述的一種高強度的建筑幕墻，其特征在于：所述支撐板（31）與固定板（3）的左側表面固定連接，所述支撐板（31）的表面固定連接有多組側撐板（32），所述支撐桿（33）與固定板（3）的右側表面固定連接。

3.根據權利要求2所述的一種高強度的建筑幕墻，其特征在于：所述卡接塊（34）與支撐桿（33）的右端固定連接，所述卡接塊（34）的表面開設有兩組卡接槽（35），所述插接板（110）插接在卡接槽（35）的內部。

4.根據權利要求1所述的一種高強度的建筑幕墻，其特征在于：所述加固桿（4）設置有四組，四組所述加固桿（4）的左端分別與四組連接塊（36）轉動連接，所述螺紋桿（43）與加固桿（4）滑動連接，所述掛鉤（44）與螺紋桿（43）的右端固定連接，所述掛鉤（44）卡在掛桿（111）的表面。

5.根據權利要求4所述的一種高強度的建筑幕墻，其特征在于：所述調節塊（42）與加固桿（4）的右端轉動連接，所述調節塊（42）的右端與螺紋桿（43）螺紋連接。

6.根據權利要求5所述的一種高強度的建筑幕墻，其特征在于：所述螺紋桿（43）位于加固桿（4）內側的一端固定連接有限位塊（45），所述加固桿（4）的表面開設有兩組限位槽（41），所述限位塊（45）與限位槽（41）滑動連接。

7.根據權利要求1所述的一種高強度的建筑幕墻，其特征在于：所述固定框架（1）右側表面的前端位置固定連接有第一定位塊（12），所述第一定位塊（12）的前側表面開設有第一插接槽（13），所述固定框架（1）右側表面的后端位置固定連接有第二定位塊（14），所述第二定位塊（14）的后側表面固定連接有第一插接條（15）。

8.根據權利要求1所述的一種高強度的建筑幕墻，其特征在于：所述固定框架（1）的下側表面開設有第二插接槽（16），所述第二插接槽（16）內壁的前后兩端均開設有插接孔（17），所述固定框架（1）的上表面固定連接有第二插接條（18），所述第二插接條（18）上表面的前后兩端均固定連接有插接桿（19）。

技術總結
本技術涉及建筑幕墻技術領域，具體為種高強度的建筑幕墻，包括固定框架，固定框架的內側固定連接有幕墻玻璃，固定框架的左側設置有安裝機構，安裝機構設置在固定框架的邊緣處，安裝機構包括固定板、支撐板、支撐桿、卡接塊、卡接槽、加固桿、調節塊、螺紋桿和掛鉤，固定框架左側表面的前后兩端中部位置固定連接有插接板；安裝機構設置在固定框架的前后兩側，使其便于對不同材質的幕墻進行安裝，且在對玻璃幕墻安裝的過程中，減少對采光的遮擋；另外，第一插接條、第一插接槽、第二插接槽、第二插接條、插接桿、插接孔配合，提高相鄰兩組固定框架之間的穩定性，進而進一步提高幕墻整體的結構強度。

技術研發人員：朱鴻,王亞丹,劉正俊
受保護的技術使用者：浙江大豐建筑裝飾工程有限公司
技術研發日：20240729
技術公布日：2025/4/28
