本發明涉及電視播放，特別是一種數字信號音視頻的播放方法、播放系統及機頂盒。

背景技術：

1、機頂盒是一種連接電視機與外部信號源的設備，它主要功能是將壓縮的數字信號轉成電視內容，并在電視機上顯示出來。機頂盒的工作原理主要包括信號接收→信號解碼→視頻處理→音頻處理→輸出信號等步驟。信號接收是機頂盒通過有線、衛星、地面廣播或互聯網等方式接收數字信號；信號解碼是將壓縮的數字信號解碼成視頻和音頻信號；視頻處理是將解碼后的視頻信號進一步縮放、格式轉換等處理，以適配不同分辨率和顯示比例的電視機；音頻處理是將解碼的音頻信號處理為立體聲或環繞聲效果；輸出信號是將處理后的視頻信號、音頻信號通過hdmi、av或分量視頻等接口輸出到電視機。可見，現有的機頂盒或電視播放系統，機頂盒需要將數字信號解碼為視頻信號和音頻信號，存在芯片成本較高、解碼或接口需要授權使用的問題。

2、隨著視頻碼流的不斷升級，例如標清、高清、4k、8k等視頻播放要求，對機頂盒的解碼能力要求也越來越高，需要機頂盒不斷迭代更新。目前的電視機也同樣具有編解碼功能，也在不斷更新，機頂盒能夠把視頻解碼后通過電視機播放，電視機只作為個顯示屏，導致電視機強大解碼功能不能使用，成本嚴重浪費；雖然現有的電視機軟終端技術可以不使用機頂盒，直接在電視機安裝軟件應用，通過接入網絡信號播放電視節目，但是存在以下缺點：一是由于電視機不具有ca解擾功能，不能播放傳統的有線電視信號；二是此類網絡電視機不允許大屏直播。

技術實現思路

1、本發明的目的在于：提供一種數字信號音視頻的播放方法、播放系統及機頂盒，以解決現有技術中的數字信號音視頻播放系統或播放方法，需要通過機頂盒將數字信號解碼為視頻信號和音頻信號，存在機頂盒芯片成本較高、解碼或接口需要授權使用的問題。

2、為了實現上述目的，本發明采用的技術方案為：

3、一種數字信號音視頻的播放方法，包括以下步驟：

4、s1、機頂盒將射頻信號處理為清流ts碼流，將清流ts碼流儲存于機頂盒的共享內存中；

5、s2、電視機通過usb數據線或rj45網線，讀取所述清流ts碼流；

6、s3、電視機將清流ts碼流解碼為電視音視頻，并播放所述電視音視頻。

7、本發明通過步驟s1至s3，機頂盒只需要把射頻信號解析為清流ts碼流，利用電視機的強大解碼器解碼，機頂盒的cpu不需要設置解碼器，可以降低機頂盒cpu的生產成本；如果前端射頻信號對應的電視音視頻屬性升級為4k/8k等超高清碼流時，不需要更換高配置解碼器的機頂盒，降低機頂盒更換頻次，降低機頂盒生產成本；由于機頂盒沒有解碼操作，不會涉及到電視音視頻版權在機頂盒端解碼過程授權的問題，不需要繳納高昂的授權費用，例如杜比費，節約了機頂盒生產成本；通過步驟s2的usb數據線或rj45網線讀取清流ts碼流，機頂盒不需要設置hdmi接口，不需要繳納hdmi授權費用，節約了機頂盒生產成本，提高了生產效益。

8、優選的，本發明所述的數字信號音視頻的播放方法，機頂盒將射頻信號處理為清流ts碼流的具體包括以下步驟：

9、s11、將射頻信號調諧為if中頻信號；

10、s12、將if中頻信號解調為加密ts碼流，所述加密ts碼流具有加密信號；

11、s13、將加密ts碼流解擾為清流ts碼流。

12、作為本發明的優選方案，通過上述步驟s11至s12，能夠通過機頂盒既有的調諧和解調功能，將射頻信號解擾為清流ts碼流，由于未進行視頻解碼，不需要解碼器，且能夠獲得清流ts碼流，能夠使用機頂盒內置cpu較少的使用進程，加快數字信號或射頻信號的處理速率，提升機頂盒處理效率。

13、優選的，本發明所述的數字信號音視頻的播放方法，電視機通過usb數據線讀取清流ts碼流，具體包括以下步驟：

14、電視機的第一應用在收到用戶請求后，電視機通過usb數據線向機頂盒傳輸標志文件flag1；

15、機頂盒收到標志文件flag1后，在共享內存寫入播放標志文件flag1；

16、機頂盒的第二應用檢測到標志文件flag1后，初始化環形存儲系統，清除環形存儲系統中的存儲數據，并將頭標志文件和尾標志文件都置零，進而分別生成head0文件和tail0文件；

17、電視機向機頂盒發送解擾指令，使機頂盒將射頻信號處理為清流ts碼流，并存儲到環形存儲系統，進而向共享內存中寫入頭標志文件head1；

18、第一應用檢測到頭標志文件head1后，讀取循環存儲系統中數據塊零的清流ts碼流數據，并解碼清流ts碼流后播放為電視音視頻。

19、作為本發明的優選方案，作為本發明的優選方案，通過向機頂盒傳輸標志文件flag1，并在機頂盒的共享內存寫入標志文件flag1，使機頂盒開始處理射頻信號為清流ts碼流，并配合采用共享內存的循環存儲系統，在機頂盒的共享內存中循環寫入頭標志文件head1，以儲存清流ts碼流，使電視機能夠循環讀取數據塊零的清流ts碼流數據，進而解碼清流ts碼流并播放為電視音視頻，降低電視機讀取清流ts碼流的錯誤率，降低播放錯誤或亂碼的概率；并且，通過usb數據通信傳輸，能夠提升解碼和傳輸效率，降低視頻播放卡頓，提升用戶體驗。

20、優選的，本發明所述的數字信號音視頻的播放方法，電視機通過rj45網線通信讀取清流ts碼流，具體包括以下步驟：

21、電視機的第一應用在收到用戶請求后，電視機的socket客戶端通過rj45網線和機頂盒實現socket通信；所述socket通信支持tcp/udp/multicast/tls協議；電視機通過socket通信向機頂盒傳輸標志文件flag1；

22、機頂盒收到標志文件flag1后，在共享內存寫入播放標志文件flag1；

23、機頂盒的第二應用檢測到標志文件flag1后，初始化環形存儲系統，清除環形存儲系統中的存儲數據，并將頭標志文件和尾標志文件都置零，進而分別生成head0文件和tail0文件；

24、電視機向機頂盒發送解擾指令，使機頂盒將射頻信號處理為清流ts碼流，并存儲到環形存儲系統，向共享內存中寫入頭標志文件head1；

25、第一應用檢測到頭標志文件head1后，讀取循環存儲系統中數據塊零的清流ts碼流數據，并解碼清流ts碼流后播放為電視音視頻。

26、作為本發明的優選方案，通過向機頂盒傳輸標志文件flag1，并在機頂盒的共享內存寫入標志文件flag1，使機頂盒開始處理射頻信號為清流ts碼流，并配合采用共享內存的循環存儲系統，在機頂盒的共享內存中循環寫入頭標志文件head1，以儲存清流ts碼流，使電視機能夠循環讀取數據塊零的清流ts碼流數據，進而解碼清流ts碼流并播放為電視音視頻，降低電視機讀取清流ts碼流的錯誤率，降低播放錯誤或亂碼的概率；并且，通過使用rj45網線通信，能夠提升解碼和傳輸效率，降低視頻播放卡頓，提升用戶體驗。

27、優選的，本發明所述的數字信號音視頻的播放方法，電視機通過usb數據線或rj45網線，讀取所述清流ts碼流，還包括以下步驟：

28、當清流ts碼流播放完后，通過usb數據線或rj45網線向機頂盒發送清除指令，使機頂盒清除數據塊零的清流ts碼流，并將尾標志文件tail1寫入共享內存中；

29、檢測頭標志文件head2是否存在，如果頭標志文件head2存在，讀取循環存儲系統的數據塊一的清流ts碼流數據，并解碼清流ts碼流后播放為電視音視頻。

30、作為本發明的優選方案，通過清除存儲在循環存儲系統的數據塊零的清流ts碼流播放后的數據，并將尾標志文件tail1寫入共享內存中，能夠及時結束一個儲存塊的數據播放，并清除已播放數據對應的內存，及時空出內存，提升運行速率；相配合地檢測頭標志文件head2是否存在，如果存在頭標志文件head2，則讀取循環存儲系統的數據塊一的清流ts碼流數據，并解碼清流ts碼流后播放為電視音視頻，能夠循環清除已播放內存，并循環讀取和播放后續處理的清流ts碼流數據，降低電視音視頻播放的卡頓率，提升用戶體驗。

31、為實現本發明之目的，本發明的另一種方案為：

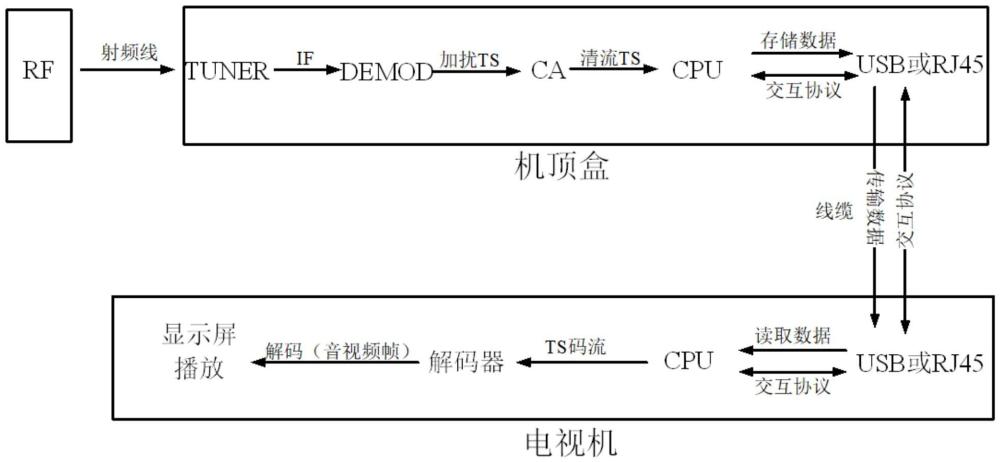

32、一種機頂盒，配合具有解碼功能的電視機，可實現上述數字信號音視頻的播放方法，包括：信號輸入模塊、處理模塊、環形存儲系統和通信模塊；所述輸入模塊用于獲取音視頻對應的數字信號；所述處理模塊用于將數字信號處理為清流ts碼流；所述環形存儲系統用于存儲并配合電視機讀取所述清流ts碼流；所述通信模塊用于和電視機相互通信。

33、本發明所述的機頂盒不進行解碼操作，不會涉及到電視音視頻版權在機頂盒端解碼過程授權的問題，不需要繳納高昂的授權費用，例如杜比費，節約了機頂盒生產成本；所述機頂盒也不需要設置hdmi接口，不需要繳納hdmi授權費用，節約了機頂盒生產成本，提高生產效益，整體提高機頂盒的生產效益。

34、為實現本發明之目的，本發明的另一種方案為：

35、一種數字信號音視頻的播放系統，包括電視機和所述機頂盒；所述電視機和所述機頂盒通過usb數據線或rj45網線連接；所述電視機用于從所述環形存儲系統讀取清流ts碼流，并將清流ts碼流解碼，進而播放數字信號對應的音頻和視頻。

36、本發明所述的數字信號音視頻的播放系統，通過設置所述機頂盒和電視機相配合，機頂盒僅需要對數字信號音視屏進行處理，不需要解碼操作，不會涉及到電視音視頻版權在機頂盒端解碼過程授權的問題，不需要繳納高昂的授權費用，并且，所述機頂盒也不需要設置hdmi接口，不需要繳納hdmi授權費用，節約了機頂盒生產成本，電視機端利用已有的解碼器功能，相配合地使用電視機的強大的解碼功能，不涉及到成本的增加，總體成本會極大降低，進而提高生產效益，整體提高生產效益。

37、綜上所述，由于采用了上述技術方案，本發明的有益效果是：

38、機頂盒只需要把射頻信號解析為清流ts碼流，利用電視機的強大解碼器解碼，機頂盒的cpu不需要設置解碼器，可以降低機頂盒cpu的生產成本；如果前端射頻信號對應的電視音視頻屬性升級為4k/8k等超高清碼流時，不需要更換高配置解碼器的機頂盒，降低機頂盒更換頻次，降低機頂盒生產成本；由于機頂盒沒有解碼操作，不會涉及到電視音視頻版權在機頂盒端解碼過程授權的問題，不需要繳納高昂的授權費用，例如杜比費，節約了機頂盒生產成本；電視機通過usb數據線或rj45網線讀取清流ts碼流，機頂盒不需要設置hdmi接口，不需要繳納hdmi授權費用，節約了機頂盒生產成本，提高生產效益，整體提高機頂盒的生產效益。
